Customized 6pin male and female magnetic right angle pogo pin connector

اسم العلامة التجارية:	UPE
رقم الطراز:	6P-2.54PH-4.0H
الـ MOQ:	5000
السعر:	$1-$5
تفاصيل التغليف:	أكياس البولي ايثيلين
شروط الدفع:	تي/تي

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

ISO9002

اسم:

أجهزة ربط مغناطيسية

مادة:

PA9T، النحاس C3604، SUS304، ندفيب N52

فولاتج:

12 فولت

حاضِر:

2 أ

الحياة الميكانيكية:

10000 دورة دقيقة

قوة:

35±10gf عند ارتفاع العمل

اتصل بالمقاومة:

50mΩ Max (PIN)

تجربة بخاخ الملح:

48 ساعة

تحمل درجة الحرارة العالية:

260 درجة مئوية

درجة حرارة التشغيل:

-40 ~ 85 درجة مئوية

لون:

أسود، أصفر

القدرة على العرض:

5KPCS / يوم

إبراز:

6pin magnetic right angle connector,male female pogo pin connector,customized magnetic pogo pin

male female pogo pin connector

customized magnetic pogo pin

وصف المنتج

Custom 6-Pin Magnetic Right Angle Pogo Pin Connector

Union Precision Electronic Ltd (UPE) specializes in custom pogo pin connectors and magnetic connectors for telecommunications, medical devices, aerospace, automotive, wireless equipment, wearable technology, and industrial testing applications.

Material Composition

Plunger (Contact Pin): Brass C3604
Barrel: Brass C3604
Spring: Stainless Steel (SUS304)
Housing: High-Tech Plastic (PA9T)

Plating Specifications

Plunger and Barrel Plating: 1-3 micro-inches Gold over 50 micro-inches Nickel. The gold flash ensures low contact resistance while the nickel under-plating provides a durable barrier layer.

Electrical Characteristics

Rated Current: 2 Amperes (DC)
Rated Voltage: 12 Volts (DC)
Contact Resistance: 50 milliOhms Maximum (at working height)

Mechanical Properties

Operating Force: 35 ±10 grams-force at working height
Durability: 10,000 cycles minimum

Environmental & Thermal Specifications

Operational Temperature: -40°C to +85°C
Withstanding Temperature: 260°C (suitable for reflow soldering)

Compliance & Testing

Quality Assurance: 24-hour delay testing
Certification: RoHS Compliant

Technical Specifications

Parameter	Specification
Pin Count	6-pin or customized
Pitch	2.54mm
Type	Right angle
Pogo Pin Material	Brass
Housing Material	PA9T
Magnet Material	Neodymium iron boron
Magnet Grade	N52 (As requirement)
Mechanical Life	10000 cycle Min.
Current	2.0A
Voltage	DC 12V
Contact Resistance	50mΩ Max (PIN)
Salt Spray Test	48H
Withstanding High Temperature	260°C
Operational Temperature	-40°C to +85°C
Certification	ROHS or REACH compliant product
Testing	100% open and short test

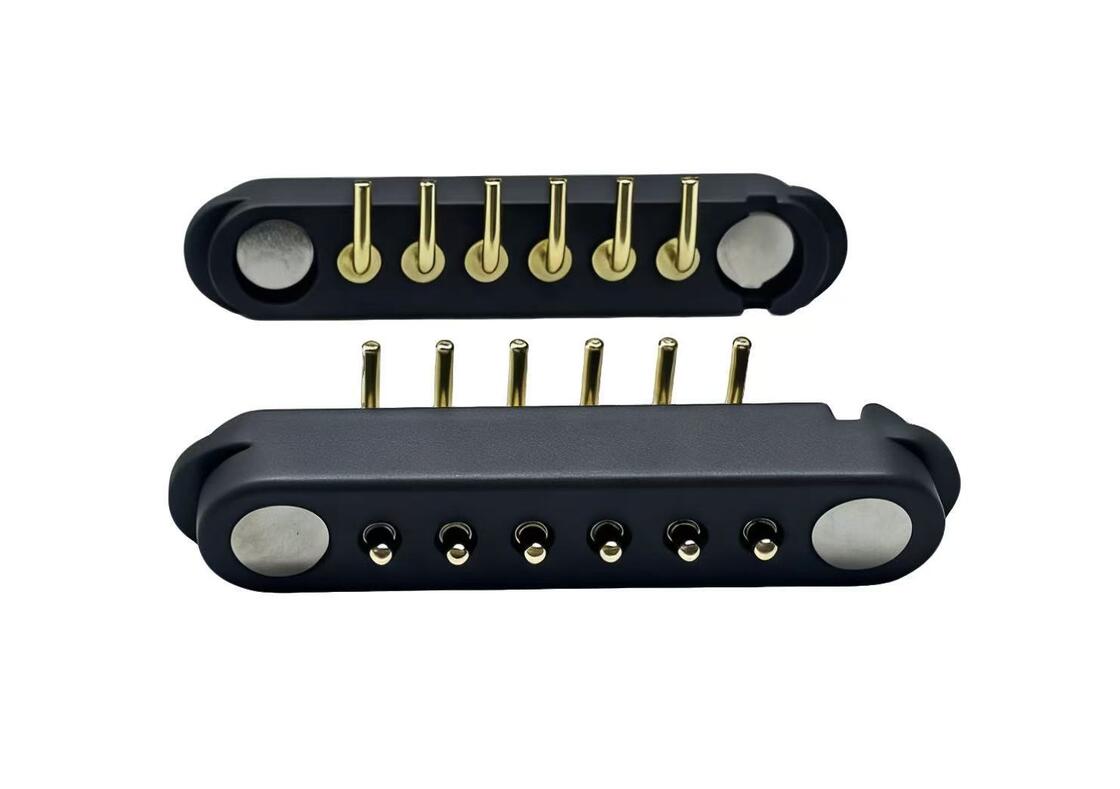

Product Images

6-Pin Male Magnetic Connector

6-Pin Female Magnetic Connector

Company Competitive Advantages

High-Technology Production for superior product quality
Systematic Management System for efficiency and consistency
ISO 9001 Certification for quality management standards
RoHS Compliance meeting hazardous substances regulations
Short Development Lead Time for faster production cycles
Competitive Pricing & Stable Quality for cost-effective solutions

Product Advantages

Humanized design with automatic adsorption connection experience
Anti-fall protection: Easy to remove from charging interface without device damage
Extended lifespan: Up to 100,000-200,000 cycles
Waterproof design: Female end provides dustproof and waterproof protection (IPX8)
Fast charging capability: 5A-10A design for large current transmission
Customizable appearance to match customer application device design
Anti-short circuit structure design with foolproof protection
High-frequency signal transmission: Can replace traditional USB 2.0, HDMI 1.3 functions

Application Examples

Design Services

Ordering & Shipping Information

Payment Methods: T/T, PayPal, OCBC
Sample Lead Time: Inventory sample 2-3 working days / Customized sample 5-7 working days
Production Lead Time: 10-15 working days
Markets Served: America, Europe, Asia, South Africa
Trade Term: EXW
Services: High quality with reasonable price, OEM service, any special size, color, designs are acceptable
