| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | RM-1138-A05-11/ RM-1138-B05-21 |
| الوثيقة: | RM-1138-A05-12.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | أجهزة ربط مغناطيسية | المواد: | النحاس ، NDFEB N52 ، HTN |
|---|---|---|---|
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 0.8mm ، 1.1mm |
| حاضِر: | 5.0A | فولاتج: | 12 فولت |
| اللون: | أسود | تجربة بخاخ الملح: | 24 ساعة |
| الحياة الميكانيكية: | 10000 دورة دقيقة | مقاومة التواصل: | 50mΩ Max (PIN) |
| إبراز: | أجهزة ربيعية مغناطيسية,المكونات المغناطيسية 5A,شاحن المرفق المغناطيسي 5 دبوس,Magnetic Connectors 5A,Magnetic Connector Charger 5 Pin |
||

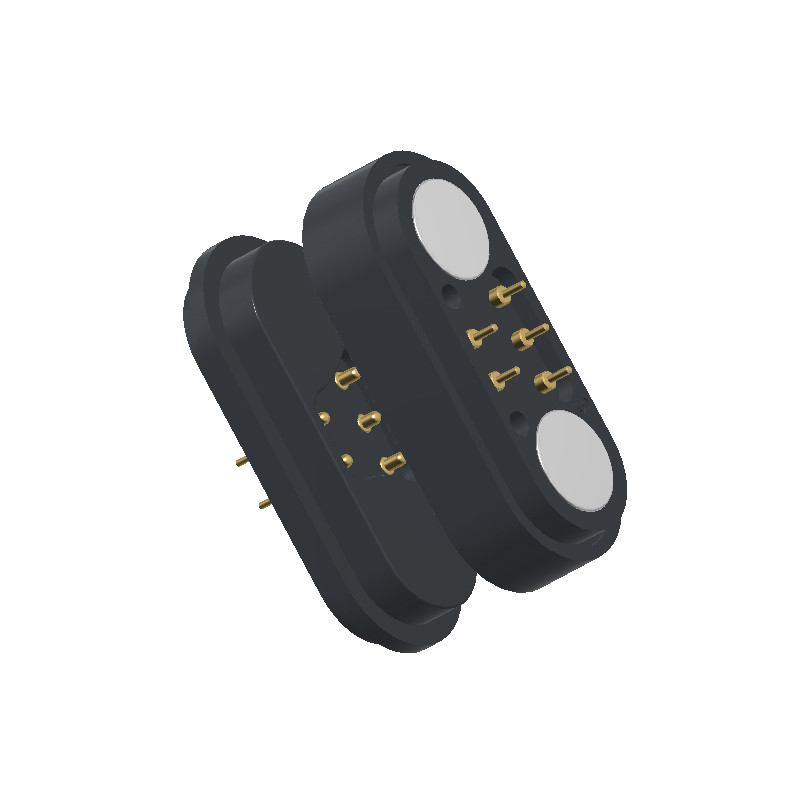

مغناطيسي 5A 12 فولت شحن مغناطيس رابط الربيع 5Pin شحن الطاقة المغناطيسية
الاتحاد الدقة الإلكترونية المحدودة ((UPE هو المصنع المهنية المخصصة في تصنيع مكونات رابط بما في ذلك POGO PIN، POGO رابط PIN، رابط مغناطيسي، رابط كابل مغناطيسي،إصبع الهوائيات الربيعية، إصبع الربيع ومختلف المسبارات. انها واحدة من الشركات الأكثر تنافسية في مجال الربيع محملة رابط في الصين. المنتجات تستخدم على نطاق واسع في جميع أنواع الاتصالات،المعدات الطبية، الإلكترونيات السيارات، المعدات اللاسلكية، الارتداء الذكي، معدات الاختبار الصناعية (مثل الهواتف المحمولة، التلفزيونات، الأجهزة اللوحية،أجهزة اللعب وأجهزة التعلم) ومنتجات الحاسوب الطرفيةيتم تصدير منتجاتنا أساسا إلى أوروبا والولايات المتحدة وكندا والدول الآسيوية المتقدمة والمناطق.
استثمارات شركتنا في المعدات المتقدمة لم تتوقف أبداً، من أجل تلبية احتياجات المنافسة في السوق بشكل أفضل، وتحسين نوعية المنتجات باستمرار.
ميكانيكية:
البين 1/3:
- قوة الاتصال: 80 غرام ± 20 غرام عند 1.
- اختبار الحياة: 10000 دورة
البين 2/4/5:
- قوة الاتصال:80g±20g عند 0.8mm عمل القزم
-اختبار الحياة:10،000 دورة
الكهربائية:
- الجهد الاسمي:DC 12V ؛ الجهد الاسمي: 5A Max.
- مقاومة الاتصال من دبوس الربيع: 50 مليون أوم ماكس.
الأداء البيئي:
درجة حرارة التشغيل: -25°C إلى +80°C
رذاذ الملح: 24 ساعة
المواد:
عقدة بوجو: نحاس C6801، طلاء: الذهب (Au) 0.125μm
عقدة أنثى: مسحوق النحاس Au 0.125um
غطاء: HTN الأسود (نايلون عالي الحرارة) + 30٪ ملء
مغناطيس:N52 NdFeB تغطية Ni Cu Ni
الامتثال لـ RoHS و REACH:
الـ RoHS (قيود المواد الخطرة): يضمن أن المواد خالية من المواد المقيدة مثل الرصاص والكادميوم والزئبق ، إلخ.
REACH (التسجيل والتقييم والإذن بالمواد الكيميائية): يؤكد أن جميع المواد الكيميائية مسجلة وآمنة للاستخدام في الاتحاد الأوروبي.
التنفيذ: يجب التحقق من جميع المواد (النحاس ، التصفيف بالذهب ، غطاء HTN ، PVC ، المغناطيسات) وتغطيتها من الامتثال من خلال إعلانات المواد أو اختبارات المختبر.
100% اختبار الدائرة القصيرة والمفتوحة:
متطلبات الإنتاج: كل وحدة تخضع للتحقق الكهربائي:
اختبار الدائرة القصيرة: يؤكد عدم وجود اتصالات غير مقصودة بين الدبابيس
اختبار الدائرة المفتوحة: التحقق من الاستمرارية في جميع مسارات الإشارة / الطاقة المقصودة
طريقة الاختبار: يتم إجراؤها عادة مع معدات الاختبار الآلية أثناء التجميع النهائي
ضمان الجودة: يزيل خطر وصول وحدات مشوهة أو معيبة إلى العملاء
5Pin ذكر وامرأة كابلات مغناطيسية الاتصالات المعلم:
|
الاسم |
رابط مغناطيسي بـ 5 دبوس |
|
النوع |
الذكر والأنثى |
|
الدبوس |
5 دبوس |
|
اللون |
أسود |
|
دبوس البوغو/أجزاء الدوران |
النحاس |
|
مغناطيس |
NdFeB N52 تصفية الني |
|
قوة الربيع |
80g±20g، في 0.8(م.م) قردة عاملة |
|
الحياة الميكانيكية |
10000 دورة دقيقة |
|
التيار الحالي |
5.0AMax |
|
الجهد |
12 فولت DC |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
-25°C إلى +80°C |
|
اختبار رش الملح |
24 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |

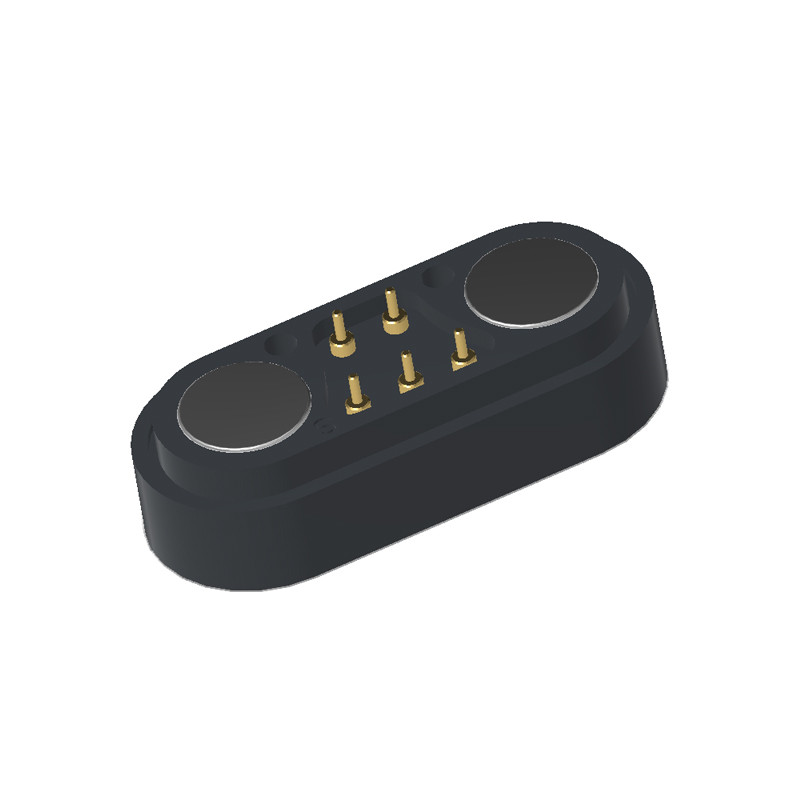

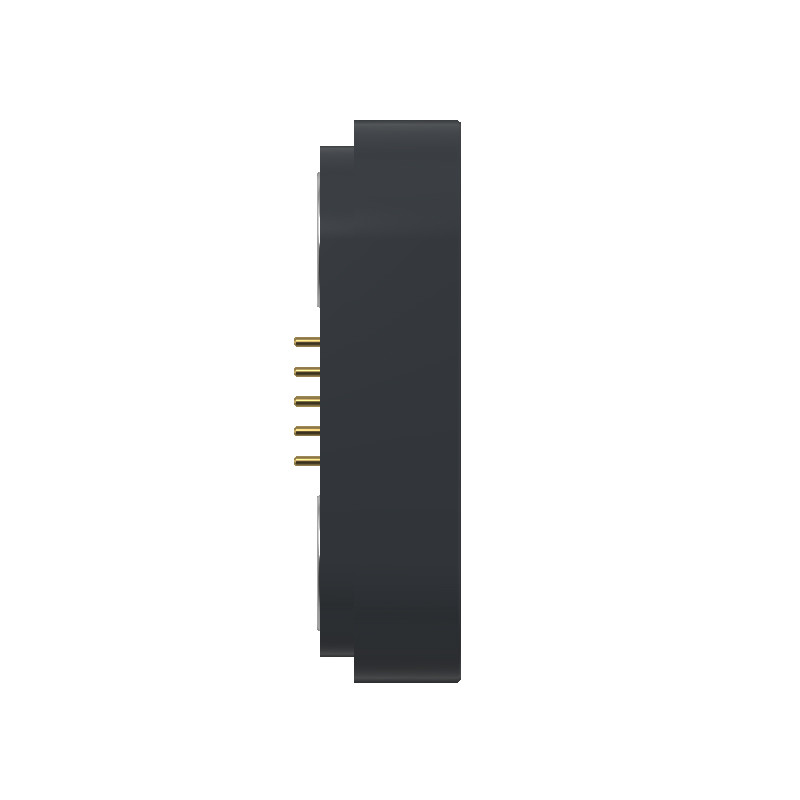

الرسم التقني للواصل المغناطيسي الذكر 5Pin

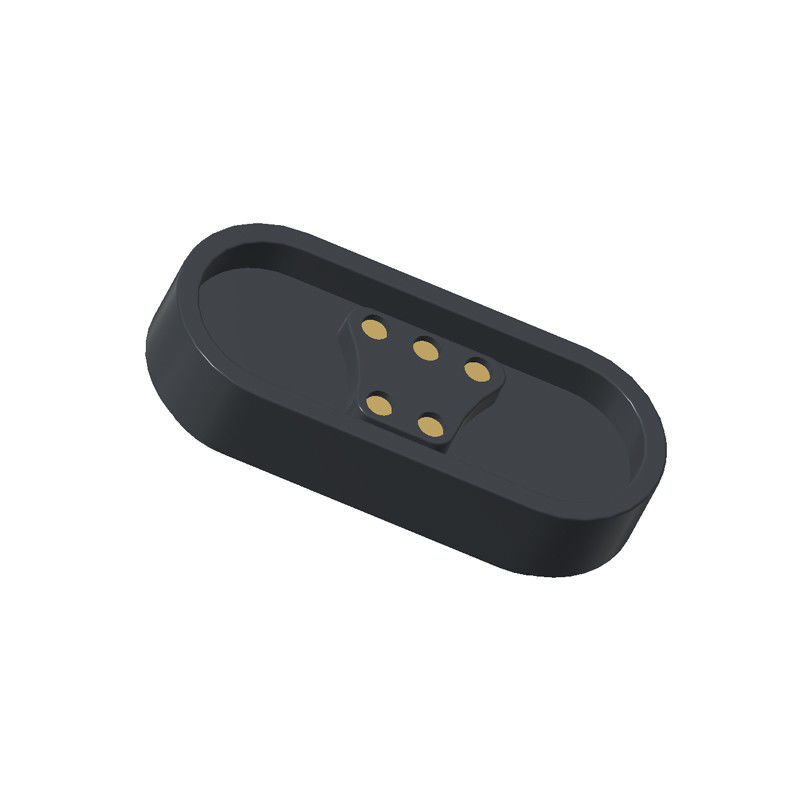

الرسم التقني للواصلة المغناطيسية الأنثوية ذات 5 دبوس
تفكيك وجهة نظر المرفق المغناطيسي الذكور:
قم بتفكيك وجهة نظر الجهاز المغناطيسي الأنثوي:
مزايا الجهاز المغناطيسي:
● تخصيص تجربة اتصال الامتصاص التلقائي؛
● مكافحة السقوط الإنسانية: من السهل إزالتها من واجهة الشحن ، وليس من السهل إزالة الجهاز.
●مدة الحياة: تصل إلى 100000-200000 دورة؛
● التصميم المقاوم للماء: يمكن أن تكون الطرف الأنثوي من الجهاز مقاومة للغبار والماء (IPX8) ؛
● وقت الشحن السريع: تصميم رابط المغناطيس 5A-10A يتحمل نقل التيار الكبير.
● يمكن مطابقة مظهر المرفق المغناطيسي وفقًا لتصميم جهاز تطبيق العميل.
● تصميم هيكل المنتج المضاد للدوائر القصيرة والثابت؛
●تحقيق نقل إشارة عالية التردد، يمكن أن تحل محل إشارة USB2.0 HDMI 1.3 التقليدية
تطبيق منتجات الموصلات المغناطيسية:
1الأجهزة القابلة للارتداء، ومعدات تحديد الموقع الذكية، وأشرطة اليد الذكية للأطفال، والساعات الذكية، والهواتف المحمولة القابلة للارتداء، وأجهزة سماع بلوتوث، وما إلى ذلك) كابلات البيانات، وكابلات الشحن،وصلة نهاية سلك الشريط المغناطيسي
2المعدات الطبية،المعدات اللاسلكية،معدات اتصالات البيانات،معدات الاتصالات،المعدات الآلية والصناعية،المعدات السمعية والبصرية
3الطيران والفضاء الإلكتروني والاتصالات العسكرية
4معدات السيارات وملاحة السيارات واختبار وقياس
5إلكترونيات المستهلك ((الهواتف المحمولة، أجهزة الكمبيوتر اللوحية، سماعات Bluetooth، الكاميرا، الساعة، المنتجات الإلكترونية المتنقلة للمستهلكين والعديد من المجالات الإلكترونية الأخرى.)
لماذا يجب أن تكون شركة "يو بي إي" شريكك؟
●خدمة التخصيص المهنية
● القدرة على إنتاج عينات سريعة
● نظام صارم لمراقبة الجودة
●معالجة المكونات المستوردة
● معدات اختبار عالية الدقة
● إجراءات معقولة للسيطرة على التكاليف
كيفية وضع طلب رابط الكابل المغناطيسي
* حدد متطلباتك ((نوع المرفق، الكمية المطلوبة، المتطلبات المخصصة، المواصفات التقنية)
* التفاوض على الأسعار والشروط (قد تنطبق خصومات كبيرة).
* تأكيد تفاصيل الطلب (نوع الجهاز، الكمية، التخصيص).
* إجراء الدفع (من خلال PayPal أو التحويل المصرفي أو غيرها من الطرق الآمنة).
*تحقيق الشحن والجودة
تعقب الشحنة
*فحص المنتج عند الوصول لضمان الجودة
مدة الدفع:T/T، 50% إيداع، 50% رصيد
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
أي سؤال، يرجى إرسالها إلىالاتحاد@upetech.net
