| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | RM-1145-A04-33 /RM-1145-B04-41 |
| الوثيقة: | RM-1145-A04-33.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | موصل مغناطيسي | يقذف: | 2.0MM |
|---|---|---|---|
| المواد: | النحاس ، NDFEB N52 ، Black PA66 UL94V-0 | قوة الربيع: | 40g ± 20g |
| سمك القزم العامل: | 0.8 مم | حاضِر: | 1.0 أ |
| فولاتج: | 12 فولت | تجربة بخاخ الملح: | 24 ساعة |
| الحياة الميكانيكية: | 10000 دورة دقيقة | مقاومة التواصل: | 50mΩ Max (PIN) |
| إبراز: | 2.0mm مصابيح مغناطيسية,1A مغناطيسي 4 دبوس,مقناطيسية 4 دبوس رابط مخصصة,1A Magnetic 4 Pin Connector,Magnetic 4 Pin Connector Customized |
||

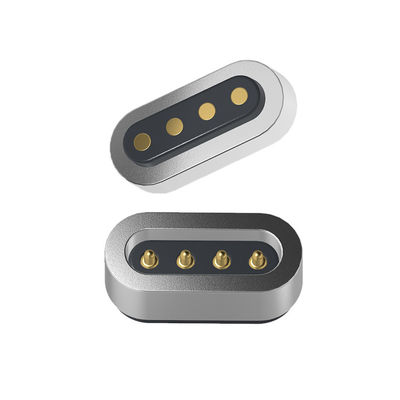

2مساحة 0.0 ملم 4 دبوس من خلال الثقب 1A رجل امرأة مغناطيس الطاقة المغناطيس N52
الاتحاد الدقة الإلكترونية المحدودة ((UPE هو المصنع المهنية المخصصة في تصنيع مكونات رابط بما في ذلك POGO PIN، POGO رابط PIN، رابط مغناطيسي، رابط كابل مغناطيسي،إصبع الهوائيات الربيعية، إصبع الربيع ومختلف المسبارات. انها واحدة من الشركات الأكثر تنافسية في مجال الربيع محملة رابط في الصين. المنتجات تستخدم على نطاق واسع في جميع أنواع الاتصالات،المعدات الطبية، الإلكترونيات السيارات، المعدات اللاسلكية، الارتداء الذكي، معدات الاختبار الصناعية (مثل الهواتف المحمولة، التلفزيونات، الأجهزة اللوحية،أجهزة اللعب وأجهزة التعلم) ومنتجات الحاسوب الطرفيةيتم تصدير منتجاتنا أساسا إلى أوروبا والولايات المتحدة وكندا والدول الآسيوية المتقدمة والمناطق.
استثمارات شركتنا في المعدات المتقدمة لم تتوقف أبداً، من أجل تلبية احتياجات المنافسة في السوق بشكل أفضل، وتحسين نوعية المنتجات باستمرار.
ميكانيكية:
- قوة الاتصال: 40g ± 20g عند 0.8mm عمل القزم
- اختبار الحياة: 10000 دورة
الكهربائية:
- الجهد الاسمي:DC 12V ؛ الجهد الاسمي: 1A Max.
- مقاومة الاتصال من دبوس الربيع: 50 مليون أوم ماكس.
الأداء البيئي:
درجة حرارة التشغيل: -25°C إلى +80°C
رذاذ الملح: 24 ساعة
المواد:
عقدة بوجو: نحاس C6801، طلاء: ذهب (أو) 0.5μm
عقدة أنثى: مسحوق النحاس Au 0.125um
غطاء: أسود PA66 UL94V-0
مغناطيس: N52 NdFeB تغطية Ni Cu Ni
صفحة العزل: ملصق مايلارد 0.05mmt هيك
الامتثال لـ RoHS و REACH:
الـ RoHS (قيود المواد الخطرة): يضمن أن المواد خالية من المواد المقيدة مثل الرصاص والكادميوم والزئبق ، إلخ.
REACH (التسجيل والتقييم والإذن بالمواد الكيميائية): يؤكد أن جميع المواد الكيميائية مسجلة وآمنة للاستخدام في الاتحاد الأوروبي.
التنفيذ: يجب التحقق من جميع المواد (النحاس ، التصفيف بالذهب ، غطاء HTN ، PVC ، المغناطيسات) وتغطيتها من الامتثال من خلال إعلانات المواد أو اختبارات المختبر.
100% اختبار الدائرة القصيرة والمفتوحة:
متطلبات الإنتاج: كل وحدة تخضع للتحقق الكهربائي:
اختبار الدائرة القصيرة: يؤكد عدم وجود اتصالات غير مقصودة بين الدبابيس
اختبار الدائرة المفتوحة: التحقق من الاستمرارية في جميع مسارات الإشارة / الطاقة المقصودة
طريقة الاختبار: يتم إجراؤها عادة مع معدات الاختبار الآلية أثناء التجميع النهائي
ضمان الجودة: يزيل خطر وصول وحدات مشوهة أو معيبة إلى العملاء
4Pin ذكر وامرأة كابلات مغناطيسية الاتصالات المعلم:
|
الاسم |
رابط مغناطيسي |
|
النوع |
الذكر والأنثى |
|
الدبوس |
أربعة دبوس |
|
اللون |
الفضة |
|
دبوس البوغو |
النحاس C6801 ، التصفيف: الذهب (Au) 0.5μm |
|
قطع الدوار |
طلاء النحاس Au 0.125um |
|
مغناطيس |
N52 NdFeB تغطية Ni Cu Ni |
|
السكن |
الأسود PA66 UL94V-0 |
|
قوة الربيع |
40g±20g، في 0.8(م.م) قردة عاملة |
|
الحياة الميكانيكية |
10000 دورة دقيقة |
|
التيار الحالي |
1.0AMax |
|
الجهد |
12 فولت DC |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
-25°C إلى +80°C |
|
اختبار رش الملح |
24 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني للاتصال المغناطيسي الذكر 4Pin
الرسم التقني للصلة المغناطيسية الأنثوية ذات 4 دبوس
تسامح التخطيط: ± 0.05mm
مزايا الجهاز المغناطيسي:
● تخصيص تجربة اتصال الامتصاص التلقائي؛
● مكافحة السقوط الإنسانية: من السهل إزالتها من واجهة الشحن ، وليس من السهل إزالة الجهاز.
●مدة الحياة: تصل إلى 100000-200000 دورة؛
● التصميم المقاوم للماء: يمكن أن تكون الطرف الأنثوي من الجهاز مقاومة للغبار والماء (IPX8) ؛
● وقت الشحن السريع: تصميم رابط المغناطيس 5A-10A يتحمل نقل التيار الكبير.
● يمكن مطابقة مظهر المرفق المغناطيسي وفقًا لتصميم جهاز تطبيق العميل.
● تصميم هيكل المنتج المضاد للدوائر القصيرة والثابت؛
●تحقيق نقل إشارة عالية التردد، يمكن أن تحل محل إشارة USB2.0 HDMI 1.3 التقليدية
تطبيق منتجات الموصلات المغناطيسية:
لماذا الشراكة مع UPE؟
1.التخصيص الدقيق
●تصاميم مصممة خصيصًا للقطب ، وتصنيف التيار ، والطلاء (الذهب / النيكل) ، ومواد السكن لتلبية متطلبات التطبيق الدقيقة.
2القدرات التصنيعية المتقدمة
●الاستثمار المستمر في أحدث المعدات لضمان جودة وفعالية متطورة.
●النماذج الأولية السريعة (العينات في أيام) والإنتاج القابل للتوسع.
3معايير الجودة العالمية
●عمليات مراقبة الجودة الصارمة (اختبار 100٪ للقيادة والمتانة وطول العمر).
●الامتثال لـ RoHS و IPC و الشهادات الخاصة بالعميل
4.الوصول العالمي
●المنتجات المصدرة إلى أوروبا وأمريكا الشمالية وآسيا وموثوق بها من قبل العلامات التجارية العليا
5التفوق التنافسي
●التحكم الأمثل في التكاليف دون المساس بالجودة مثالي للشركات الناشئة إلى شركات فورتشن 500
كيفية وضع طلب رابط الكابل المغناطيسي
* حدد متطلباتك ((نوع المرفق، الكمية المطلوبة، المتطلبات المخصصة، المواصفات التقنية)
* التفاوض على الأسعار والشروط (قد تنطبق خصومات كبيرة).
* تأكيد تفاصيل الطلب (نوع الجهاز، الكمية، التخصيص).
* إجراء الدفع (من خلال PayPal أو التحويل المصرفي أو غيرها من الطرق الآمنة).
*تحقيق الشحن والجودة
تعقب الشحنة
*فحص المنتج عند الوصول لضمان الجودة
مدة الدفع:T/T، 50% إيداع، 50% رصيد
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
