| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | SM-100-A09-11/ SM-100-B09-21 |
| الوثيقة: | SM-100-A09-11.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| اسم: | موصل مغناطيسي | يقذف: | 2.2 ملم |
|---|---|---|---|
| الرقم السري: | 9 دبوس | المواد: | النحاس ، NDFEB ، HTN |
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 1.0 ملم |
| حاضِر: | 3.0 أ | فولاتج: | 12 فولت |
| درجة حرارة التشغيل:: | -25 ℃ إلى +80 ℃ | مقاومة التواصل: | 50mΩ Max (PIN) |

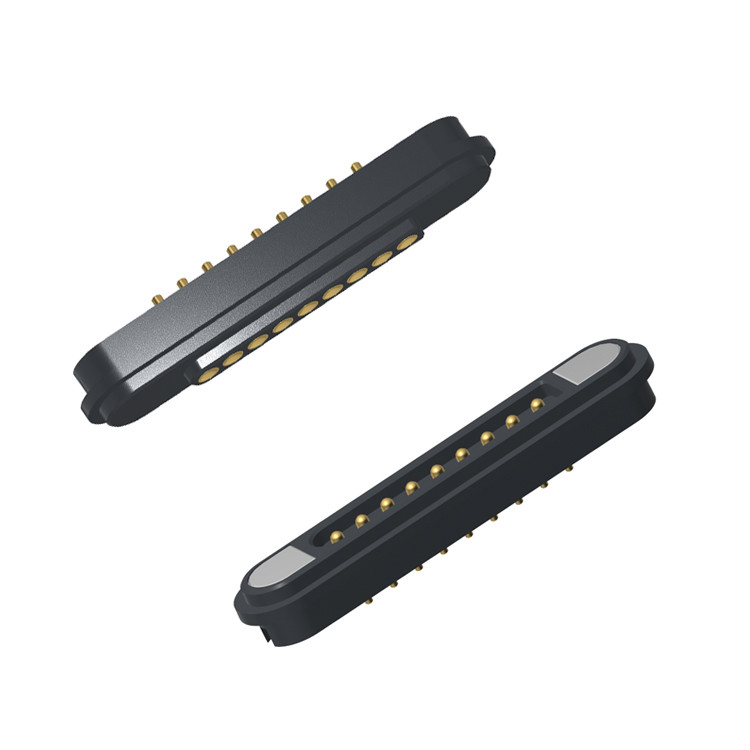

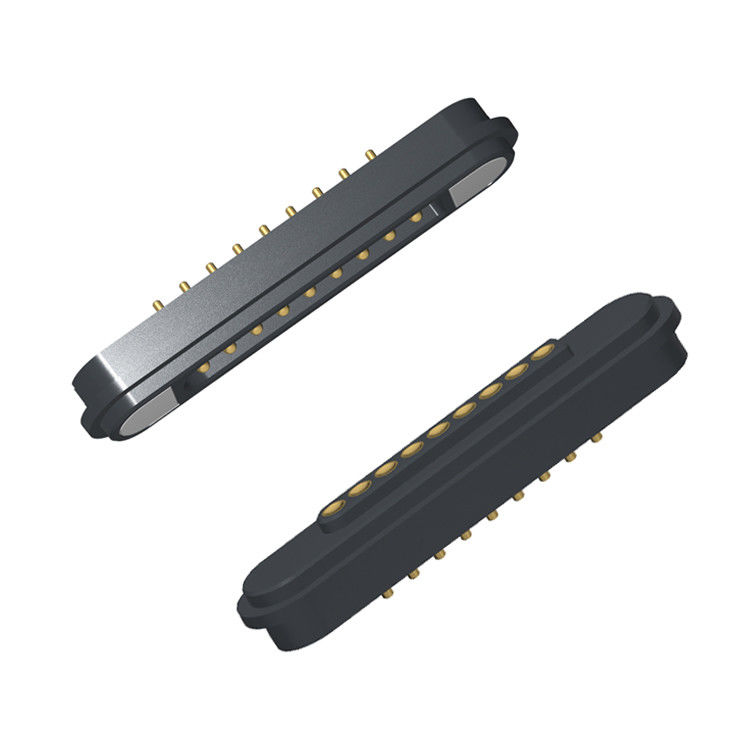

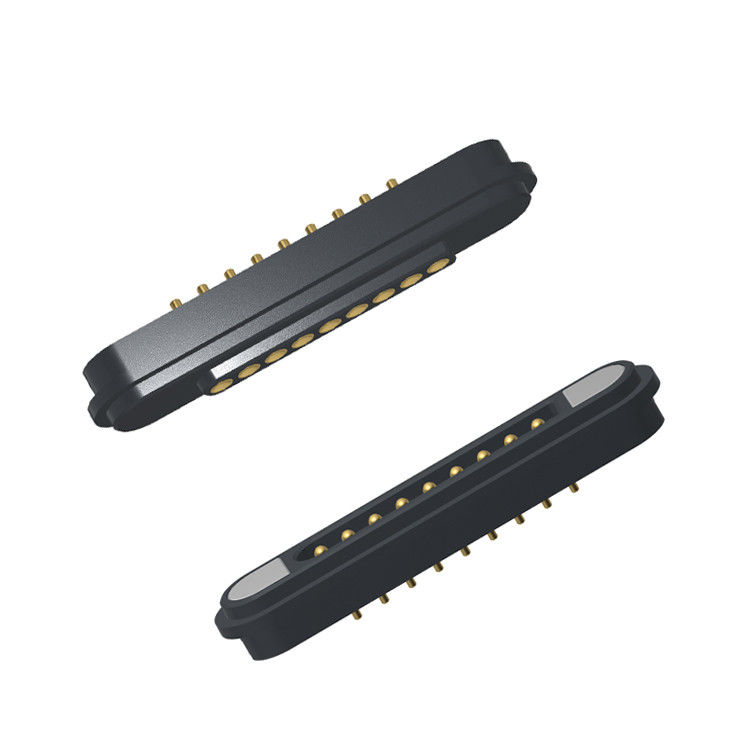

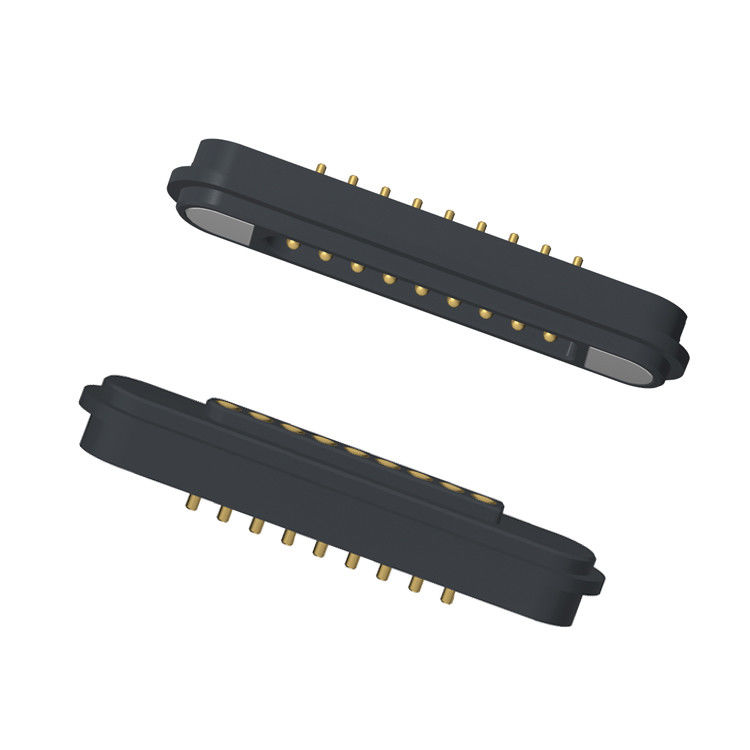

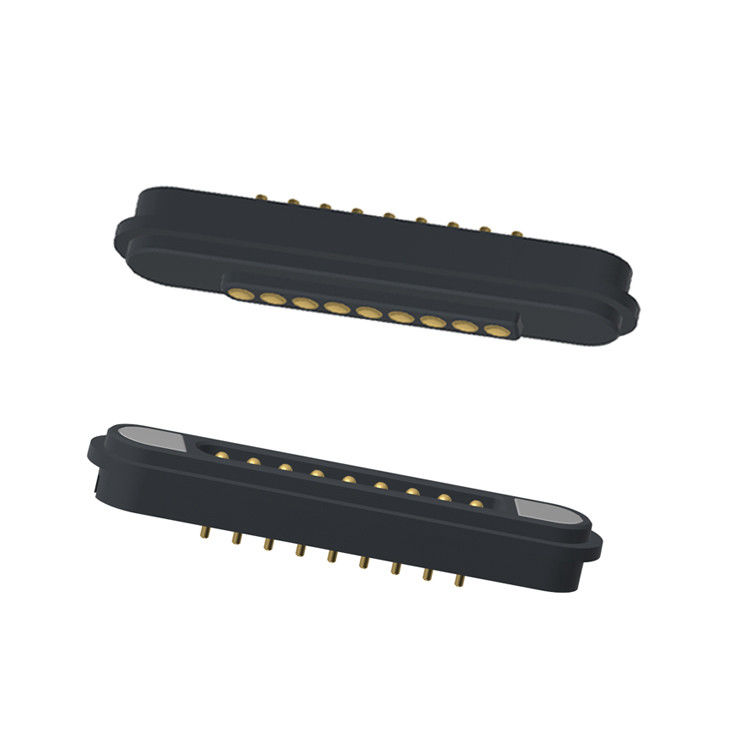

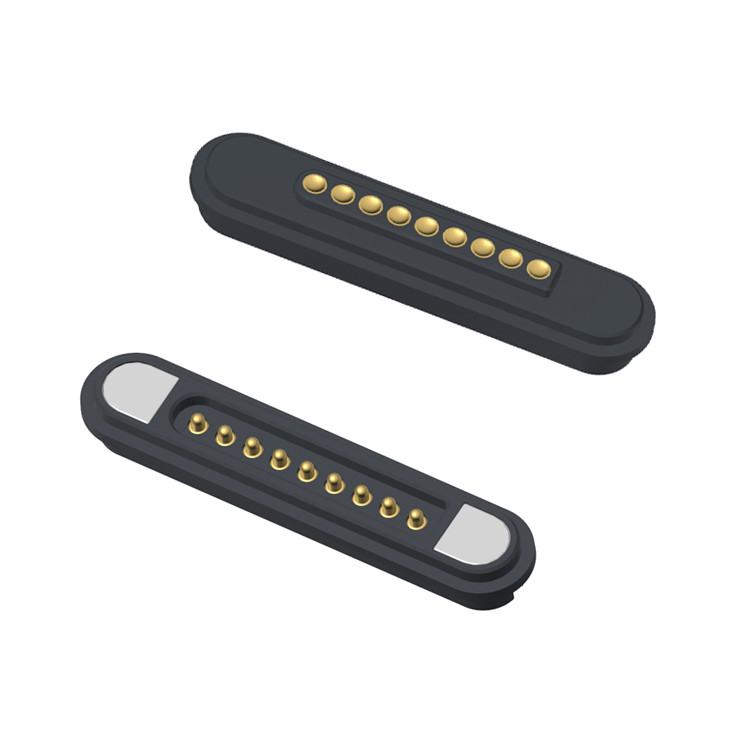

600G القوة المغناطيسية 9pin Pogo Pin Connector المغناطيسي للمحاكي الشمسي
نحن نصمم ونتصنع الموصولات المغناطيسية المهنية ومتصلات الكابلات المغناطيسيةفريقنا الهندسي الداخلي يتعاون معكم لخلق حلول مخصصة بالكامل، مصممة بدقة لمتطلباتك الفريدة.
كمصنع محترف للموصلات المغناطيسية وموصلات الكابلات المغناطيسية، يو بي إي توفر التخصيص من النهاية إلى النهاية.يعمل مهندسو التصميم الخاصون بنا معك مباشرة لفهم احتياجاتك الخاصة والتحدياتثم نقوم بتطوير منتجات و حلول متكاملة من ربطات البوجو المغناطيسية المخصصة، لتوفير الاتصال المغناطيسي الدقيق الذي تحتاجه.
لضمان العمر الميكانيكي للدبوس، لا تضغط عليه أبداً أكثر من ضربة العمل المحددة المحددة في الرسم. الضغط المفرط يمكن أن يضر بالربيع الداخلي.مما يؤدي إلى انخفاض الأداء أو الفشل.
المواد:
السكن:الأسود HTN UL94V-0
عقدة بوجو: نحاس C3604 طلاء Au 0.125um ، الربيع: SUS304
دبوس إناثي: مسحوق بالبرانس Au 0.125um
مغناطيس: N52 NdFeB تغطية Ni Cu Ni
مإيكانيكال:
قوة الاتصال: 80g±20g عند 1.0mm القزم العامل
امتصاص الذكور والإناث اختبار العمر: 10000 دورة
اختبار القدرة على الامتصاص: الامتصاص الإناث في الرصيف هو 600g ± 20٪
الكهربائية:
الجهد الاسمي:DC12V؛ الجهد الاسمي: 3AMax.
مقاومة الاتصال من دبوس الربيع: 50 مليون أوم ماكس.
الأداء البيئي:
تحمل درجة الحرارة:260 درجة مئوية
درجة حرارة التشغيل: -25°C إلى +80°C
اختبار البيئة: رش الملح لمدة 48 ساعة
9Pin الموصلات المغناطيسية الذكورية ومتغيرات الموصلة المغناطيسية الإناثية:
|
الاسم |
رابط مغناطيسي |
|
النوع |
ذكر/أنثى |
|
الدبوس |
9pin |
|
الارتفاع |
2.2ملم |
|
اللون |
أسود |
|
دبوس البوغو |
النحاس C3604 طلاء Au 0.125um |
|
دبوس إناثي |
طلاء النحاس Au 0.125um |
|
السكن |
الأسود HTN UL94V-0 |
| مغناطيس |
N52 NdFeB تغطية Ni Cu Ni |
|
قوة الربيع |
80g±20g، في 1.0(م.م) قردة عاملة |
|
الحياة الميكانيكية |
10000 دورة دقيقة |
|
التيار الحالي |
3.0AMax |
|
الجهد |
DC12V |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
25°C إلى +80°C |
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني للصلة المغناطيسية الذكرية 9Pin
الرسم التقني للصلة المغناطيسية الأنثوية 9Pin
مزايا الجهاز المغناطيسي:
1) تجربة الامتصاص التلقائي المتصلة؛ عملية سهلة؛
2) يستخدم واجهة مغناطيسية لإزالة الجهاز بسهولة.
3) دورة حياة عالية. يدعم 50،000-300،000 مرة حياة إعادة الارتباط؛
4)من السهل تخصيص تصميم مضاد للماء، والأنثى يمكن أن تحقق مقاومة للغبار والماء (IP68) ؛
5)دعم التيار العالي (3A-20A) ، إعادة الشحن أسرع.
6)درجة التآكل الممتازة (48H-120H) تلبي البيئات القاسية.
8) الشكل مخصص لتلبية مطابقة شكل المنتج، وتحسين نقطة بيع المنتج؛
9)وضع المغناطيس، واستخدام المغناطيسات والبنية لحماية الدوائر المزدوجة
التوجيه ((هو موجه للمستخدم وسهل الاستخدام)
10) قابلية التوسع الممتازة، يمكن تحقيق ((كشف إشارة الطاقة الفيديو الصوت جاك الخ) ؛
11) وقت التطوير قصير ، والقالب منخفض التكلفة للتخصيص ؛
12) توفير إشارة موثوقة إشارة RF عالية.0
