| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | SM-100-A08-11 /SM-100-B08-21 |
| الوثيقة: | SM-100-A08-11.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| اسم: | موصل مغناطيسي | يقذف: | 2.2 ملم |
|---|---|---|---|
| الرقم السري: | 8 دبوس | المواد: | النحاس ، NDFEB ، HTN |
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 1.0 ملم |
| Current: | 3.0A | فولاتج: | 12 فولت |
| درجة حرارة التشغيل:: | -25 ℃ إلى +80 ℃ | مقاومة التواصل: | 50mΩ Max (PIN) |

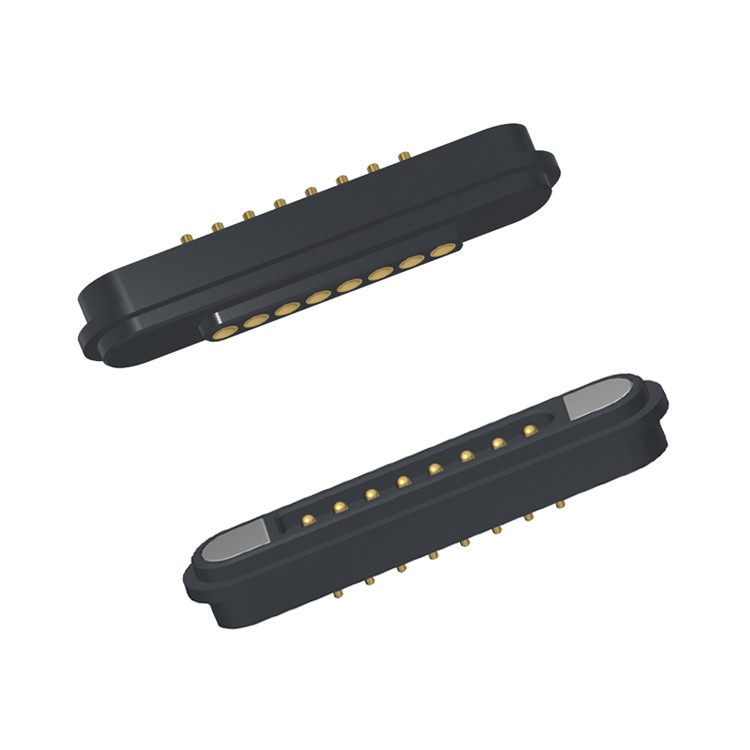

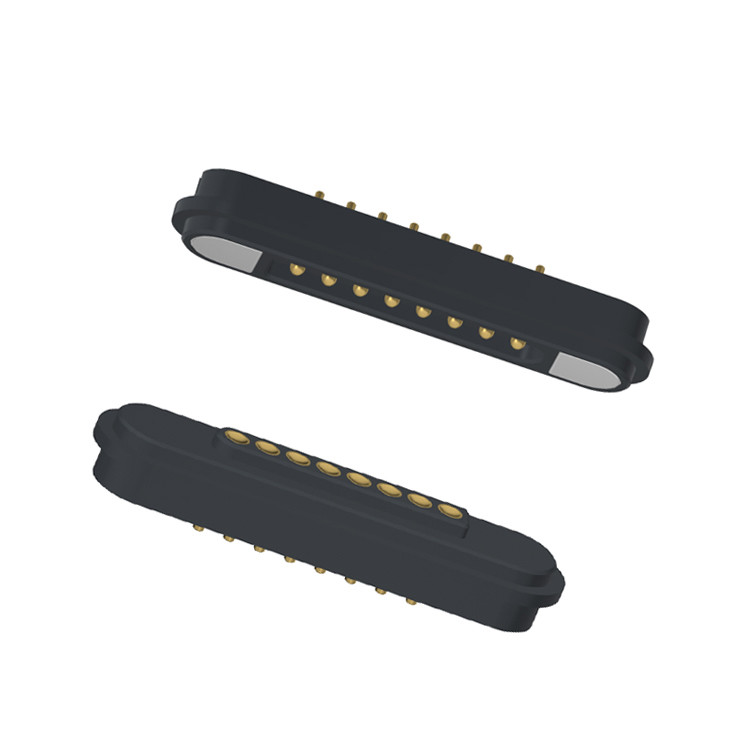

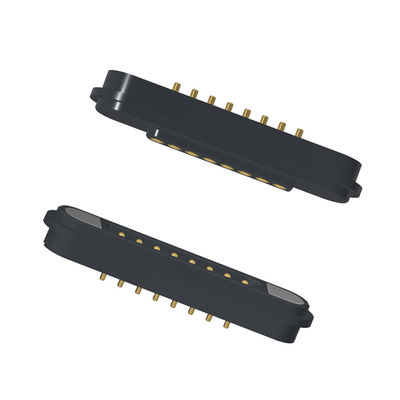

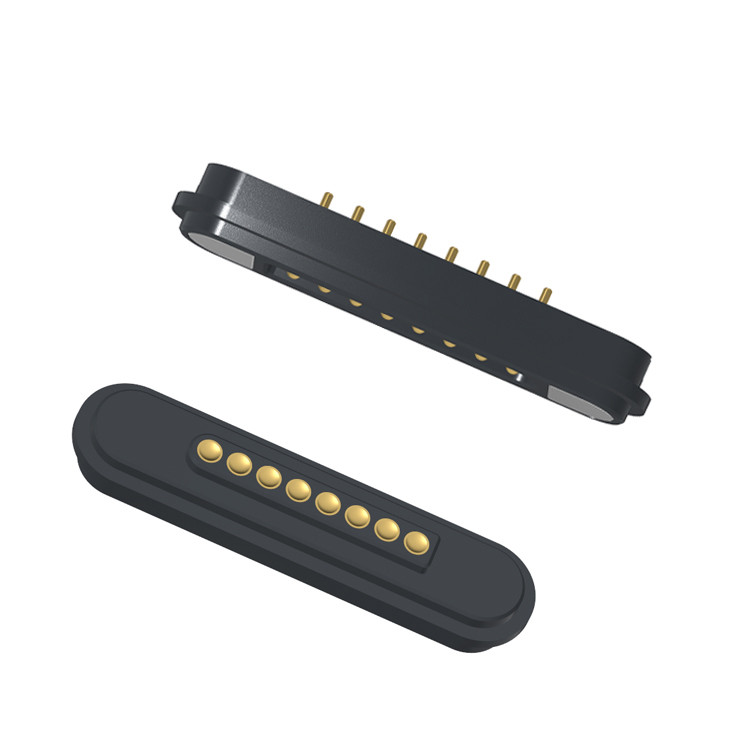

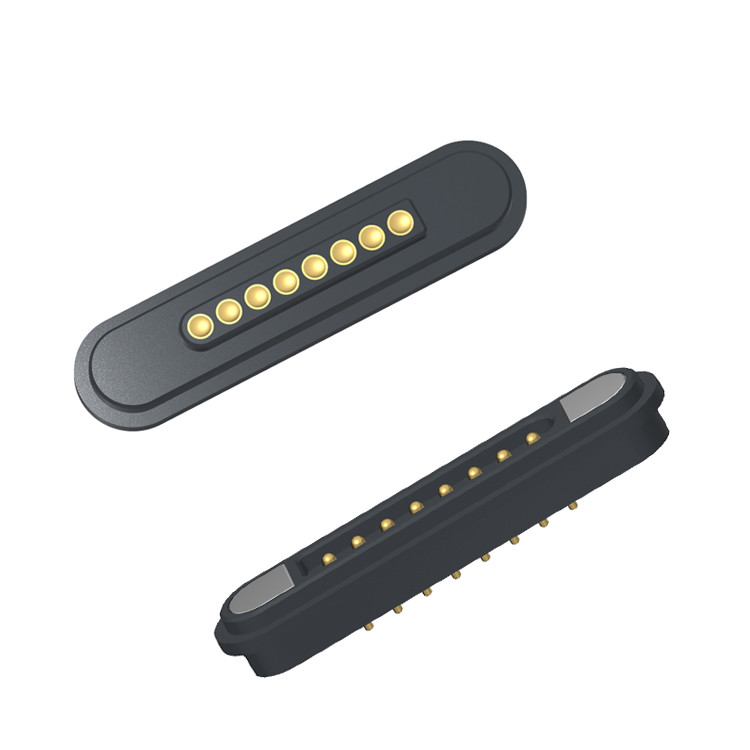

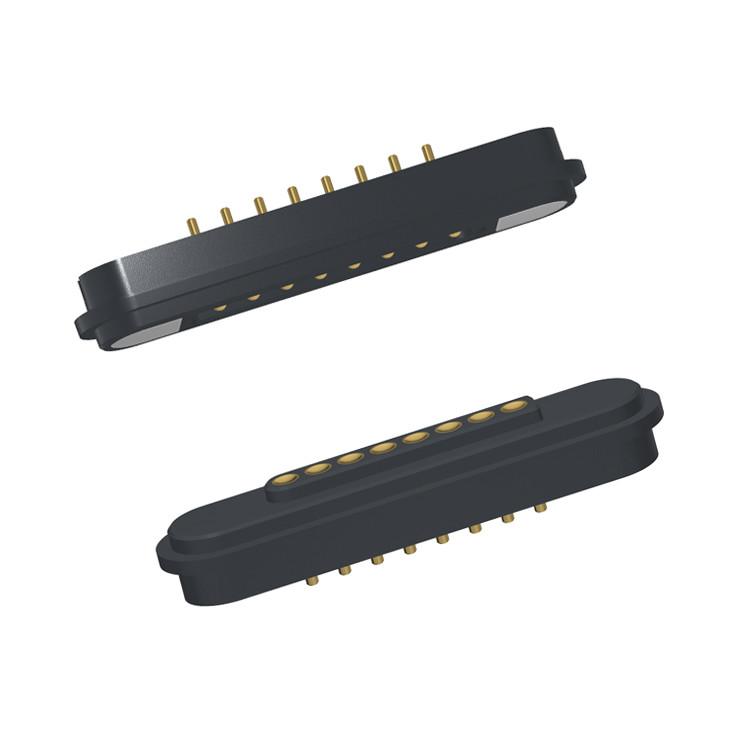

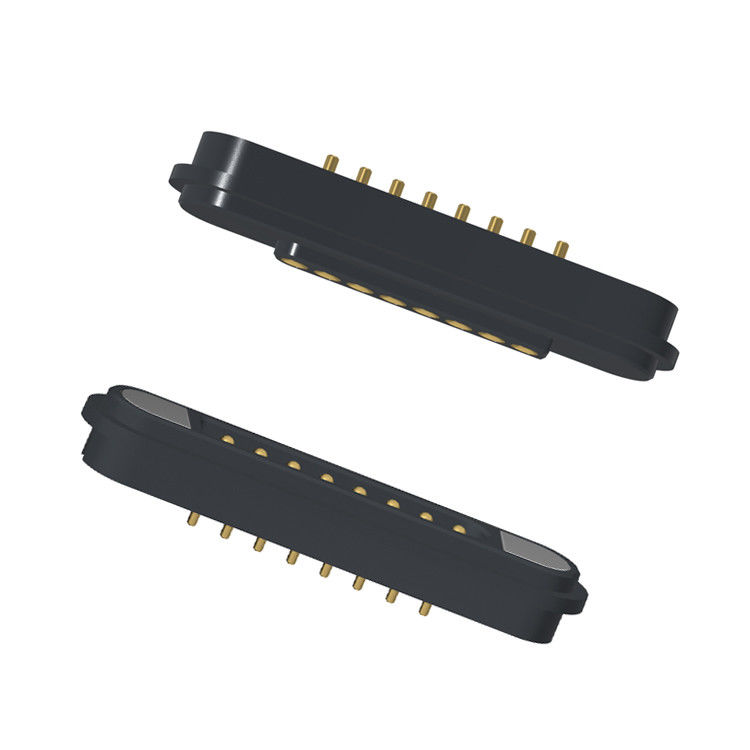

رابط كهربائي مغناطيسي مستطيل 8Pin للأنظمة الإلكترونية للدراجات
شركة يو بي إي هي شركة متخصصة في تصنيع الاتصالات المغناطيسية والكابلات المغناطيسية.
لدينا مصممين محترفين لمواجهة أي من متطلباتك وتوفير خدمة تخصيص الموصلات المغناطيسية.يمكن تصميم منتجات وحلول مختلفة لموصلات دبوس البوجو المغناطيسية وفقا لاحتياجات العملاء المختلفة.
لضمان العمر الميكانيكي للدبوس، لا تضغط عليه أبداً أكثر من ضربة العمل المحددة المحددة في الرسم. الضغط المفرط يمكن أن يضر بالربيع الداخلي.مما يؤدي إلى انخفاض الأداء أو الفشل.
المواد:
السكن:أسود HTN UL94V-0,HTN (نايلون عالي الحرارة)UL94V-0 مقاوم للنار
"بوجو بين": نحاس "سي 6801" معطوفة بـ"أو 0.125وم"سلكية عالية، مقاومة للتآكل
دبوس إناثي: مسحوق بالبرانس Au 0.125um
مغناطيس: N52 NdFeB تغطية Ni Cu Ni
مإيكانيكال:
قوة الاتصال: 80g±20g عند 1.0mm القزم العامل
سمك القزم الكامل: 1.1 مليمتر
امتصاص الذكور والإناث اختبار العمر: 10000 دورة
الكهربائية:
الجهد الاسمي:DC12V؛ الجهد الاسمي: 3AMax.
مقاومة الاتصال من دبوس الربيع: 50 مليون أوم ماكس.
الأداء البيئي:
تحمل درجة الحرارة:260 درجة مئوية
درجة حرارة التشغيل: -25°C إلى +80°C
اختبار البيئة: رش الملح لمدة 48 ساعة
8Pin الموصولات المغناطيسية الذكورية والمتصفحات المغناطيسية الإناثية:
|
الاسم |
رابط مغناطيسي |
|
النوع |
ذكر/أنثى |
|
الدبوس |
ثمانية دبوس |
|
الارتفاع |
2.2ملم |
|
اللون |
أسود |
|
دبوس البوغو |
النحاس C6801 طلاء Au 0.125um |
|
دبوس إناثي |
طلاء النحاس Au 0.125um |
|
السكن |
الأسود HTN UL94V-0 |
| مغناطيس |
N52 NdFeB تغطية Ni Cu Ni |
|
قوة الربيع |
80g±20g، في 1.0(م.م) قردة عاملة |
|
الحياة الميكانيكية |
10000 دورة دقيقة |
|
التيار الحالي |
3.0AMax |
|
الجهد |
DC12V |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
25°C إلى +80°C |
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني للصلة المغناطيسية الذكرية 8Pin
الرسم التقني للصلة المغناطيسية الأنثوية 8Pin
مزايا الجهاز المغناطيسي:
1) تجربة الامتصاص التلقائي المتصلة؛ عملية سهلة؛
2) يستخدم واجهة مغناطيسية لإزالة الجهاز بسهولة.
3) دورة حياة عالية. يدعم 50،000-300،000 مرة حياة إعادة الارتباط؛
4)من السهل تخصيص تصميم مضاد للماء، والأنثى يمكن أن تحقق مقاومة للغبار والماء (IP68) ؛
5)دعم التيار العالي (3A-20A) ، إعادة الشحن أسرع.
6)درجة التآكل الممتازة (48H-120H) تلبي البيئات القاسية.
8) الشكل مخصص لتلبية مطابقة شكل المنتج، وتحسين نقطة بيع المنتج؛
9)وضع المغناطيس، واستخدام المغناطيسات والبنية لحماية الدوائر المزدوجة
التوجيه ((هو موجه للمستخدم وسهل الاستخدام)
10) قابلية التوسع الممتازة، يمكن تحقيق ((كشف إشارة الطاقة الفيديو الصوت جاك الخ) ؛
11) وقت التطوير قصير ، والقالب منخفض التكلفة للتخصيص ؛
12) توفير إشارة موثوقة إشارة RF عالية.0
تطبيق منتجات الموصلات المغناطيسية:
1الأجهزة القابلة للارتداء والإلكترونيات المحمولة:
أجهزة:الساعات الذكية ، أجهزة تتبع اللياقة البدنية ، أشرطة اليد الذكية (الأطفال / البالغين) ، الهواتف القابلة للارتداء / الأجهزة المحمولة ، سماعات Bluetooth ، سماعات VR / AR ، النظارات الذكية.
الفوائد:قيمة عالية للغاية هنا. مقاومة للماء (IP67/IP68) أسهل في الصيانة. يقاوم العرق ودورات الاتصال المتكررة. يمنع الضرر من تعثر الكابلات.مثالية لشحن أثناء النوممن السهل على الأطفال أو المستخدمين الذين يعانون من مشاكل في القدرة على التحكم.
2المعدات الطبية:
أجهزة:الشاشات المحمولة، أجهزة الاستشعار القابلة للارتداء، المعدات التشخيصية، أجهزة المرضى، أجهزة المسح اليدوي، الأدوات الجراحية القابلة لإعادة الشحن.
الفوائد:يسهل التطهير السريع حول المقبس المغلق. يمنع قطع الاتصال العرضي الحاسم للمراقبة. اتصال آمن وسهل للمرضى / الموظفين.يقلل من أضرار الميناء من الاستخدام المتكرر.
3المعدات الصناعية والأتمتة واختبار:
أجهزة:الماسحات الضوئية المحمولة / PDAs ، أجهزة قياس الاختبار المحمولة ، أجهزة الاستشعار ، الروبوتات (التوصيل / الشحن) ، لوحات التحكم ، الأجهزة اللوحية القوية ، معدات الخدمة الميدانية.
الفوائد:مقاومة ممتازة للهزات / الصدمات. المقربات المغلقة تتحمل البيئات القاسية (الغبار والرطوبة والمواد الكيميائية). التزاوج العمياء يسهل الاتصالات في الأماكن الضيقة.المدى الطويل للاستمرار في إغلاق / إزالة الشاشة من قبل الفنيين.
4الاتصالات والبيانات والبصريات:
أجهزة:الموجات / الموديمات (موانئ الخدمة) ، هواتف المؤتمرات ، مكبرات الصوت المحمولة ، الميكروفونات ، واجهات الصوت المهنية ، معدات اختبار الشبكة ، أجهزة البث.
الفوائد:اتصال آمن للبيانات / الطاقة المقاوم للسحب العرضي. يحمي منافذ الأجهزة الحساسة من الضرر أثناء الخدمة. التكامل الجمالي النظيف. يمكن أن يدعم نقل البيانات عالية السرعة.
5الطيران والفضاء والاتصالات العسكرية:
أجهزة:معدات اختبار الطيران، أجهزة الراديو المحمولة للاتصالات، أجهزة الكمبيوتر اللوحية / الشاشات الصلبة، محطات الرصيف، معدات الدعم الأرضي، الإلكترونيات التي يرتديها الجنود.
الفوائد:مهمة للصمود والموثوقية. مقاومة عالية للصدمات والاهتزاز والبيئات القاسية. اتصال آمن ضروري في سيناريوهات مهمة حرجة. غالبًا ما تلبي مواصفات MIL-STD الصارمة.الختم ضد الملوثات.
6السيارات والنقل:
أجهزة:منافذ الشحن داخل السيارة (لاستخدام الركاب) ، أجهزة تشخيص OBD-II (نصف دائمة) ، أنظمة الملاحة في السيارات (التوصيل) ، أجهزة تتبع الأسطول ، معدات الاختبار (برمجة ECU).
الفوائد:يتحمل اهتزاز المركبة. اتصال سهل "عميان" لأجهزة شحن الركاب. توصيل آمن للدونجلات / مسجلات البيانات. يحمي منافذ المركبة الثمينة.
7إلكترونيات المستهلك:
أجهزة:الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة (أقل شيوعًا) ، سماعات الأذن / سماعات الأذن بالبلوتوث ، الكاميرات الرقمية ، الطائرات بدون طيار ، بنوك الطاقة ، القراء الإلكترونيين ، أجهزة التحكم في الألعاب ، أجهزة المنزل الذكية.
الفوائد:سائق سوق الجماهير. الراحة النهائية للمستخدم. يمنع تلف الموانئ (تكلفة إصلاح كبيرة). يمكّن تصميمات أجهزة رقيقة. يدعم الشحن السريع والبيانات عالية السرعة.مقاومة للمياه والغبار (وخاصة بالنسبة للأجهزة المحمولة).
لماذا يجب أن تكون شركة "يو بي إي" شريكك؟
1خدمة التخصيص المهنية
2القدرة على إنتاج عينات سريعة
3نظام مراقبة جودة صارم
4. التجهيز مع المكونات المستوردة
5معدات اختبار عالية الدقة
6إجراءات معقولة للسيطرة على التكاليف
7المعايير البيئية للمنتجات
كيف تضع طلبك للواصلات المغناطيسية مع UPE
1تقدموا بطلباتكم
قدم تفاصيل مثل:
.نوع الجهاز (طاقة، بيانات، هجين، مقاوم للماء، الخ)
.الجهد المسموح به والتيار
.طول الكابل ومواصفاته
.الاستقطاب المغناطيسي وتفضيلات المحاذاة
الكمية والوقت المتوقع
متطلبات خاصة (تصنيف IP ، التغطية ، الشهادات ، إلخ)
.الخيار الأول: املأ استمارة طلب الأسعار على موقعنا الإلكتروني.
.الخيار 2: إرسال المواصفات مباشرة إلىsunion@upetech.net(أو جهة الاتصال المعينة)
2تلقي عرض عرض مخصص
فريقنا الهندسي سيقوم بمراجعة متطلباتك
سوف نقدم عرضاً تنافسياً، بما في ذلك: الأسعار/أوقات التنفيذ/خيارات النماذج الأولية (إذا لزم الأمر)
3أوافق على الأمر وأؤكد على الأمر
حالما يتم الموافقة على العرض، سننهي جدول التصميم والإنتاج.
بالنسبة للتصاميم الجديدة، قد نقدم نماذج ثلاثية الأبعاد أو عينات للاختبار.
4إنتاج وضمان الجودة
يو بي إي تصنع طلبك بمراقبة صارمة للجودة
يمكننا تقديم تقارير الاختبار والشهادات عند الطلب.
5تسليم سريع ودعم
يتم شحن طلبك عن طريق طريقة الخدمات اللوجستية المفضلة لديك (DHL، FedEx، الشحن البحري، الخ).
فريقنا يبقى متاحاً للدعم التقني والطلبات المستقبلية
مدة الدفع:
إيداع بنسبة 50% (يدفع مقدماً): يغطي تكاليف الإنتاج (المواد والعمالة).
50٪ الرصيد (يدفع قبل الشحن): يضمن مراقبة الجودة والتزام الطرفين.
طريقة الدفع:
T/T (تحويل مصرفي) ، PayPal ، OCBC Bank
التوصية:
استخدم PayPal للعينات (أكثر أمانًا).
استخدم T / T للطلبات السائبة (رسوم أقل).
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
