| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | SM-100-A06-91 /SM-100-B06-101 |
| الوثيقة: | SM-100-A06-91.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| اسم: | موصل مغناطيسي | يقذف: | 2.2 ملم |
|---|---|---|---|
| الرقم السري: | 6Pin | المواد: | النحاس ، NDFEB ، HTN |
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 1.0 ملم |
| حاضِر: | 3.0 أ | فولاتج: | 12 فولت |
| درجة حرارة التشغيل:: | -25 ℃ إلى +80 ℃ | مقاومة التواصل: | 50mΩ Max (PIN) |

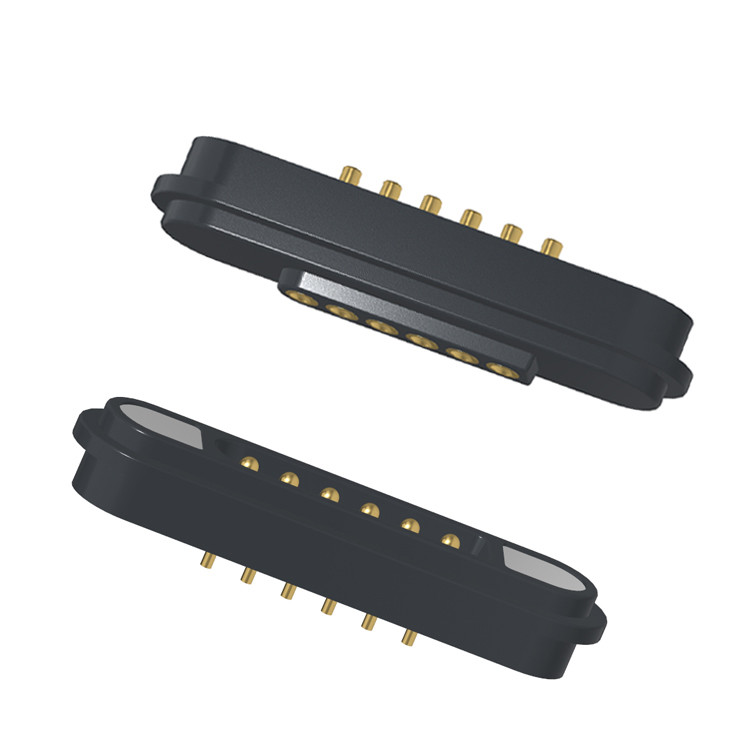

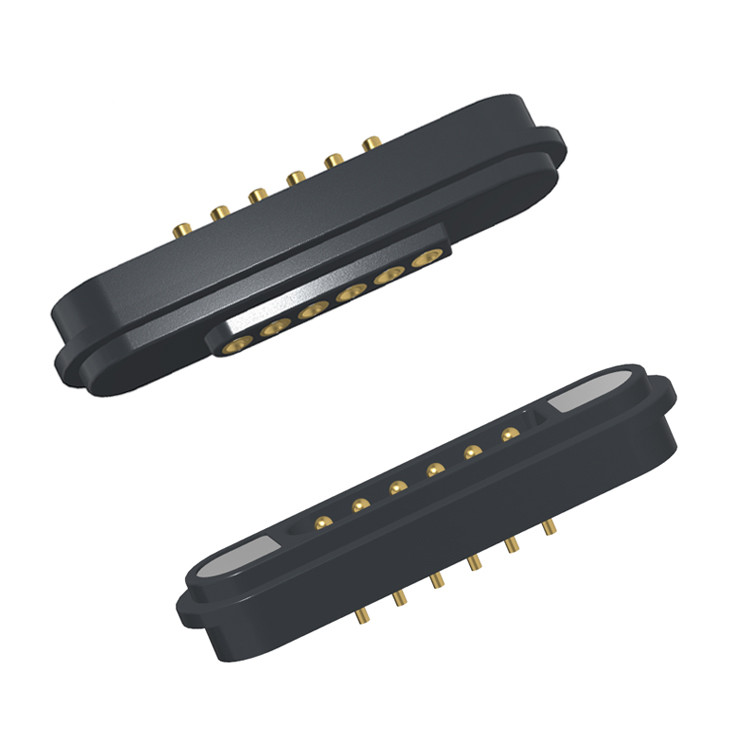

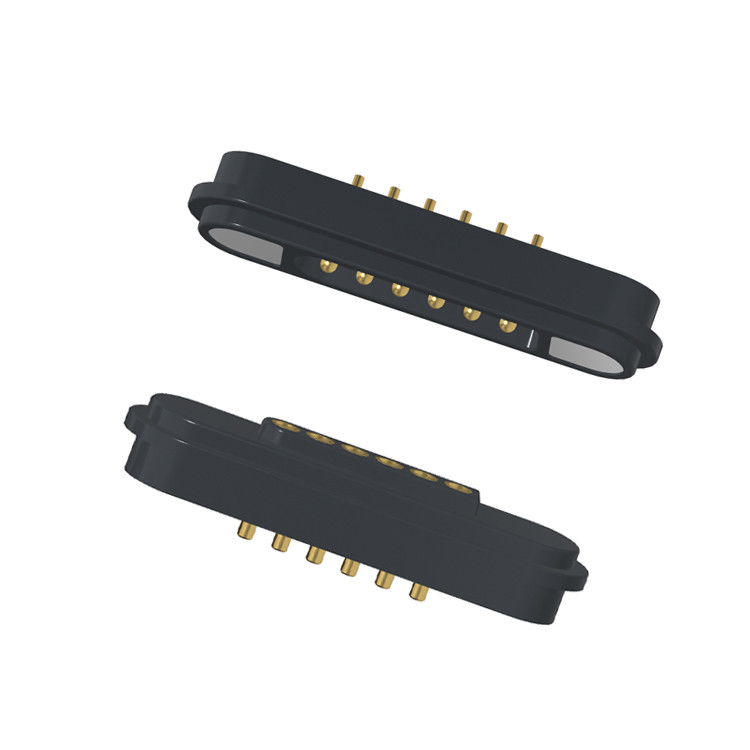

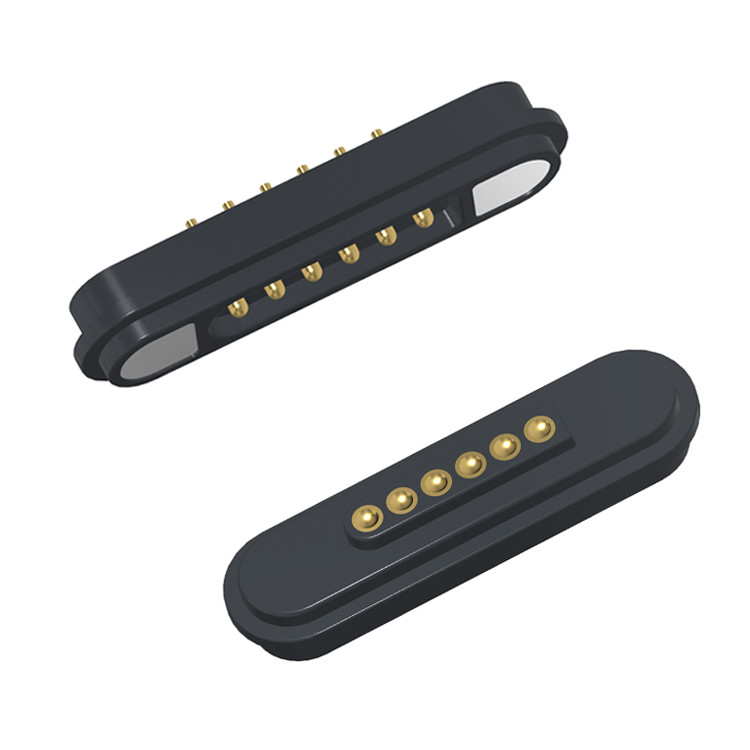

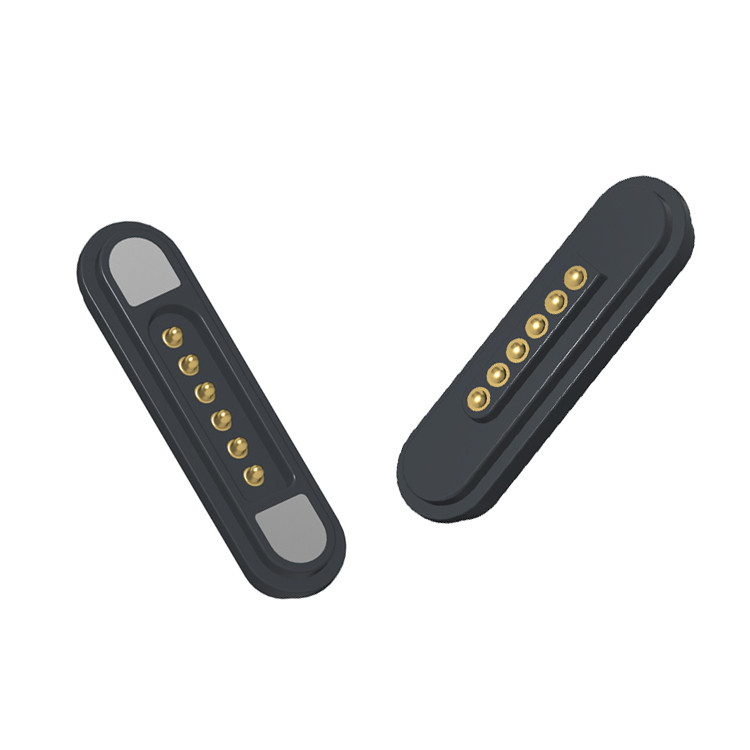

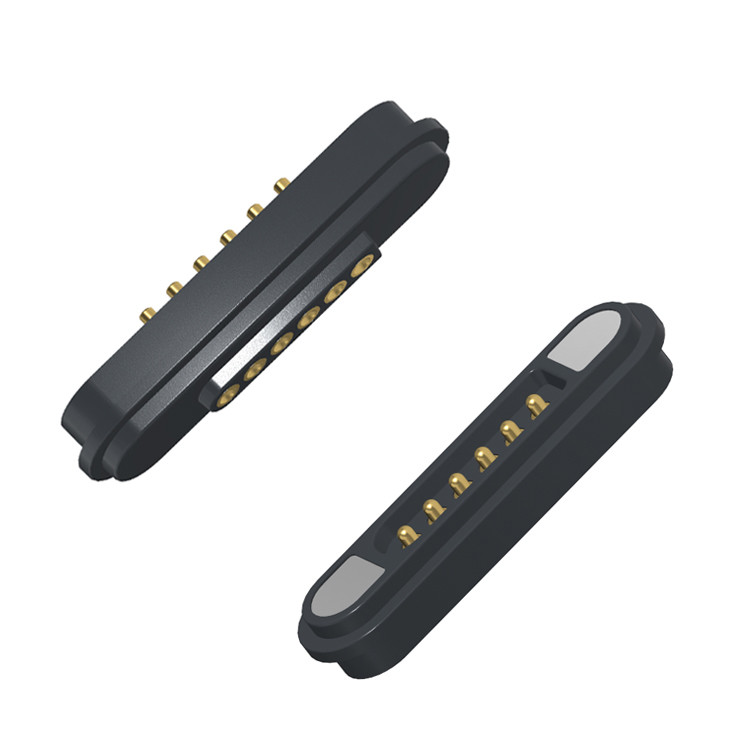

6 الموقف المغناطيسية ربيع محملة بوجو الدبوس المرفق الكهربائي المغناطيسي الطاقة.
تصميم مخصص أداء موثوق به حلول شاملة
فيالـ UPEنحن متخصصون في تصميم وتصنيع عالية الجودةمكونات مغناطيسيةوأجهزة توصيل الكابلات المغناطيسيةمع فريقنا الداخلي من المهندسين والمصممين الخبراء، نحن نقدم حلول مبتكرة، هندسة دقة لمختلف الصناعاتبما في ذلك الأجهزة الإلكترونية الاستهلاكية، الأجهزة الطبية، إنترنت الأشياء، والتطبيقات الصناعية.
لضمان العمر الميكانيكي للدبوس، لا تضغط عليه أبداً أكثر من ضربة العمل المحددة المحددة في الرسم. الضغط المفرط يمكن أن يضر بالربيع الداخلي.مما يؤدي إلى انخفاض الأداء أو الفشل.
المواد:
السكن:أسود HTN UL94V-0,HTN (نايلون عالي الحرارة)UL94V-0 مقاوم للنار
"بوجو بين": نحاس "سي 6801" معطوفة بـ"أو 0.125وم"سلكية عالية، مقاومة للتآكل
دبوس إمرأة: نحاس C6801 طلاء Au 0.125um،مقاومة اتصال منخفضة، مقاومة للارتداء
المغناطيس: N52 NdFeB التصفيف Ni Cu Ni،تدفق مغناطيسي مرتفع (≥1.4T) ، حماية من التآكل
غطاء HTN (UL94V-0): مناسب لبيئات درجات الحرارة العالية ويتوافق مع معايير السلامة ضد الاحتراق.
النحاس C6801 الدبابيس: قابلية جيدة للصناعة والقيادة؛ التصفيف بالذهب يعزز المتانة ومقاومة الاتصال.
مغناطيس N52 مع طبقة Ni-Cu-Ni: قوة مغناطيسية عالية (N52 هي أقوى درجة تجارية) مع طبقة مقاومة للتآكل.
مإيكانيكال:
قوة الاتصال: 80g±20g عند 1.0mm القزم العامل
سمك القزم الكامل: 1.1 مليمتر
امتصاص الذكور والإناث اختبار العمر: 10000 دورة
الكهربائية:
الجهد الاسمي:DC12V؛ الجهد الاسمي: 3AMax.
مقاومة الاتصال من دبوس الربيع: 50 مليون أوم ماكس.
الأداء البيئي:
درجة حرارة التشغيل: -25°C إلى +80°C
اختبار البيئة: رش الملح لمدة 24 ساعة
6Pin الموصلات المغناطيسية الذكورية ومتغيرات الموصلة المغناطيسية الإناثية:
|
الاسم |
رابط مغناطيسي |
|
النوع |
ذكر/أنثى |
|
الدبوس |
ستة دبوس |
|
الارتفاع |
2.2ملم |
|
اللون |
أسود |
|
دبوس البوغو |
النحاس C6801 طلاء Au 0.125um |
|
دبوس إناثي |
النحاس C6801 طلاء Au 0.125um |
|
السكن |
الأسود HTN UL94V-0 |
| مغناطيس |
N52 NdFeB تغطية Ni Cu Ni |
|
قوة الربيع |
80g±20g، في 1.0(م.م) قردة عاملة |
|
الحياة الميكانيكية |
10000 دورة دقيقة |
|
التيار الحالي |
3.0AMax |
|
الجهد |
DC12V |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
25°C إلى +80°C |
|
اختبار رش الملح |
24 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني للصلة المغناطيسية الذكرية 6Pin
الرسم التقني للصلة المغناطيسية النسائية 6Pin
مزايا الجهاز المغناطيسي:
1التواصل السهل
✔ الامتصاص التلقائي تصميم ذكي وسهل الاستخدام يسمح بالاتصالات الفورية والآمنة مع المحاذاة المغناطيسية
✔ حماية من السقوط ينفصل بسهولة عن واجهة الشحن مع الحفاظ على استقرار الأجهزة، مما يقلل من السقوط العرضي.
2. متانة لا مثيل لها
✔ مدة الحياة الممتدة مصنعة لـ 100,000 200,000 دورة، مما يضمن موثوقية طويلة الأجل.
✔ IPX8 مقاوم للماء والغبار
3شحن عالي الأداء ونقل البيانات
✔ الشحن السريع (5A10A) يدعم نقل التيار العالي لتوصيل الطاقة بسرعة.
✔ نقل إشارات عالية السرعة يحل محل USB 2.0/HDMI التقليدي 1.3، مما يتيح نقل إشارة الفيديو / الصوت مع أداء عالية التردد المستقر.
4تصميم قابل للتخصيص وآمن
✔ مرونة جمالية ️ مظهر مخصص ليتوافق مع لغة تصميم جهازك.
✔ مكافحة الدوائر القصيرة والوقاية من الحماقات
تطبيق منتجات الموصلات المغناطيسية:
لماذا يجب أن تكون شركة "يو بي إي" شريكك؟
1خدمة التخصيص المهنية
2القدرة على إنتاج عينات سريعة
3نظام مراقبة جودة صارم
4. التجهيز مع المكونات المستوردة
5معدات اختبار عالية الدقة
6إجراءات معقولة للسيطرة على التكاليف
7المعايير البيئية للمنتجات
كيف تضع طلبك للواصلات المغناطيسية مع UPE
1تقدموا بطلباتكم
قدم تفاصيل مثل:
.نوع الجهاز (طاقة، بيانات، هجين، مقاوم للماء، الخ)
.الجهد المسموح به والتيار
.طول الكابل ومواصفاته
.الاستقطاب المغناطيسي وتفضيلات المحاذاة
الكمية والوقت المتوقع
متطلبات خاصة (تصنيف IP ، التغطية ، الشهادات ، إلخ)
.الخيار الأول: املأ استمارة طلب الأسعار على موقعنا الإلكتروني.
.الخيار 2: إرسال المواصفات مباشرة إلىsunion@upetech.net(أو جهة الاتصال المعينة)
2تلقي عرض عرض مخصص
فريقنا الهندسي سيقوم بمراجعة متطلباتك
سوف نقدم عرضاً تنافسياً، بما في ذلك: الأسعار/أوقات التنفيذ/خيارات النماذج الأولية (إذا لزم الأمر)
3أوافق على الأمر وأؤكد على الأمر
حالما يتم الموافقة على العرض، سننهي جدول التصميم والإنتاج.
بالنسبة للتصاميم الجديدة، قد نقدم نماذج ثلاثية الأبعاد أو عينات للاختبار.
4إنتاج وضمان الجودة
يو بي إي تصنع طلبك بمراقبة صارمة للجودة
يمكننا تقديم تقارير الاختبار والشهادات عند الطلب.
5تسليم سريع ودعم
يتم شحن طلبك عن طريق طريقة الخدمات اللوجستية المفضلة لديك (DHL، FedEx، الشحن البحري، الخ).
فريقنا يبقى متاحاً للدعم التقني والطلبات المستقبلية
مدة الدفع:
إيداع بنسبة 50% (يدفع مقدماً): يغطي تكاليف الإنتاج (المواد والعمالة).
50٪ الرصيد (يدفع قبل الشحن): يضمن مراقبة الجودة والتزام الطرفين.
طريقة الدفع:
T/T (تحويل مصرفي) ، PayPal ، OCBC Bank
التوصية:
استخدم PayPal للعينات (أكثر أمانًا).
استخدم T / T للطلبات السائبة (رسوم أقل).
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
