| Place of Origin: | China |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| Model Number: | RM-100-A04-51 /RM-100-B04-61 |
| الوثيقة: | RM-100-A04-51.pdf |
| Minimum Order Quantity: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| اسم: | أجهزة ربط مغناطيسية | يقذف: | 2.2 ملم |
|---|---|---|---|
| الرقم السري: | 4 دبوس | المواد: | النحاس ، NDFEB ، HTN |
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 1.0 ملم |
| Current: | 3.0A | فولاتج: | 12 فولت |
| Operation Temperature:: | -25℃ to +80℃ | مقاومة التواصل: | 50mΩ Max (PIN) |

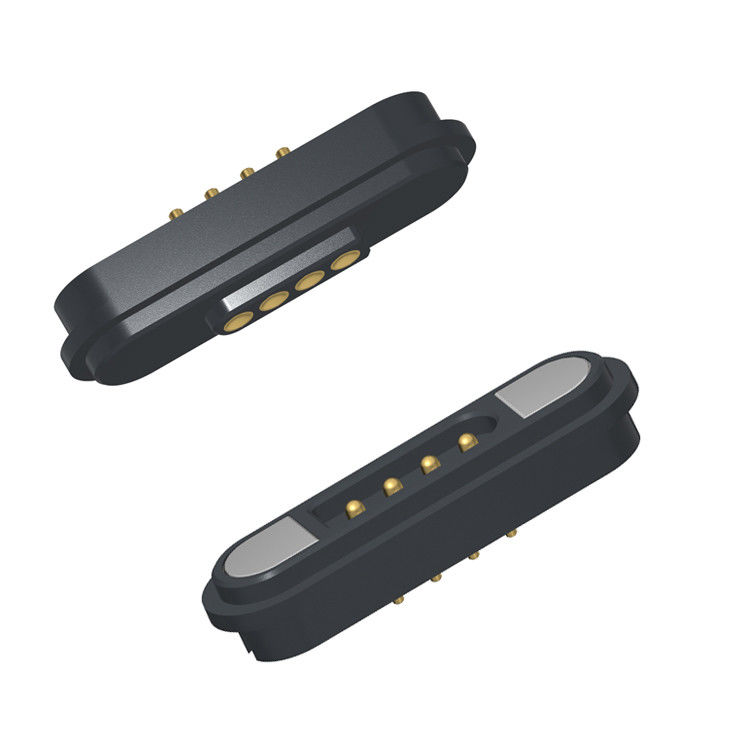

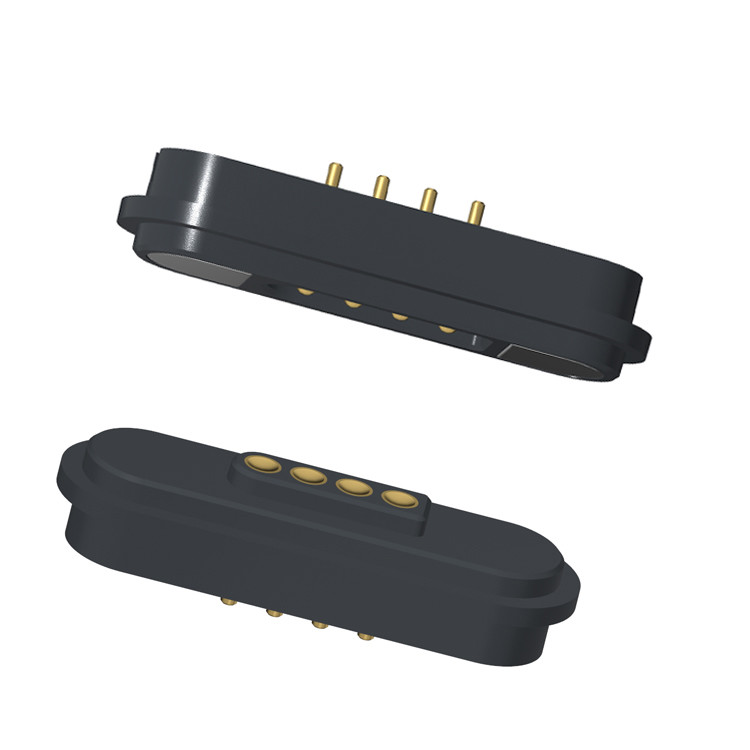

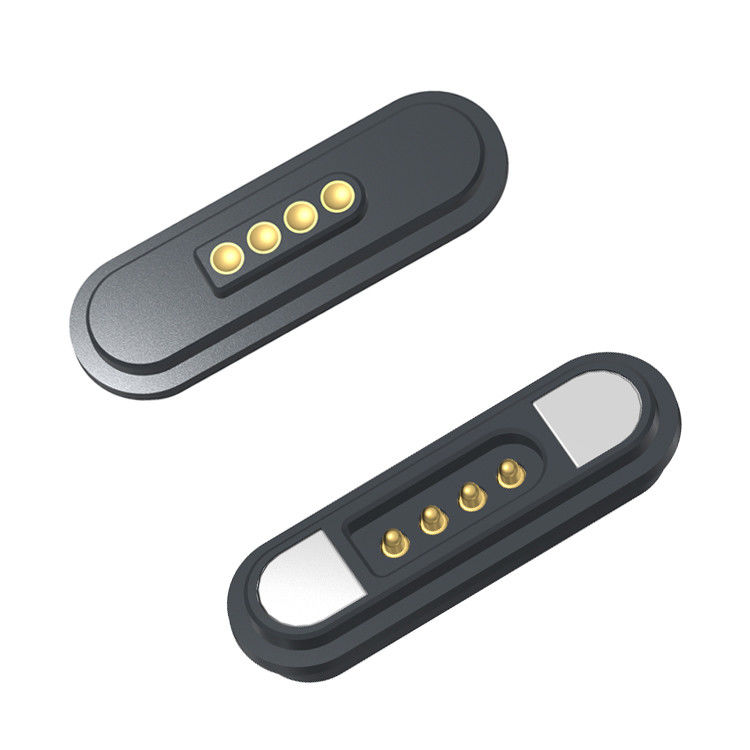

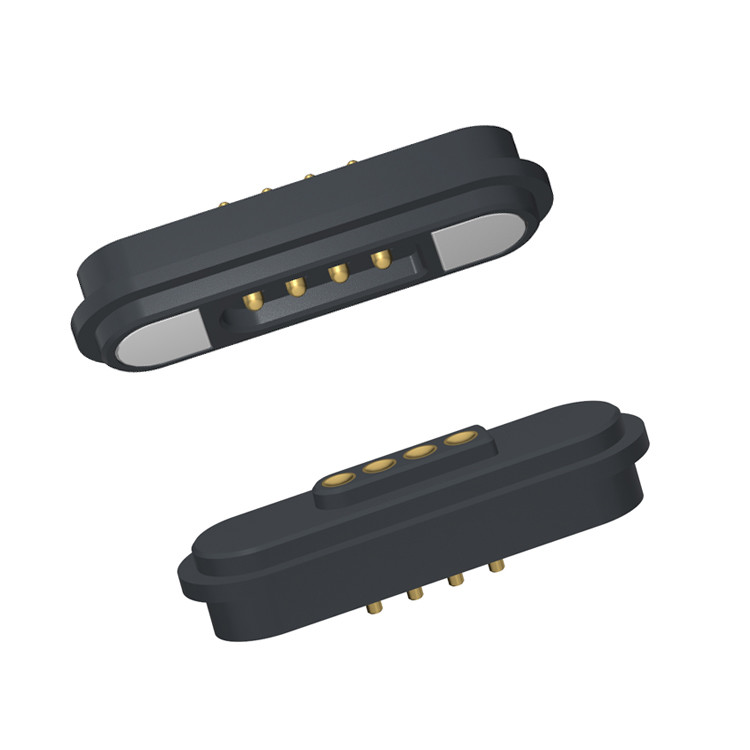

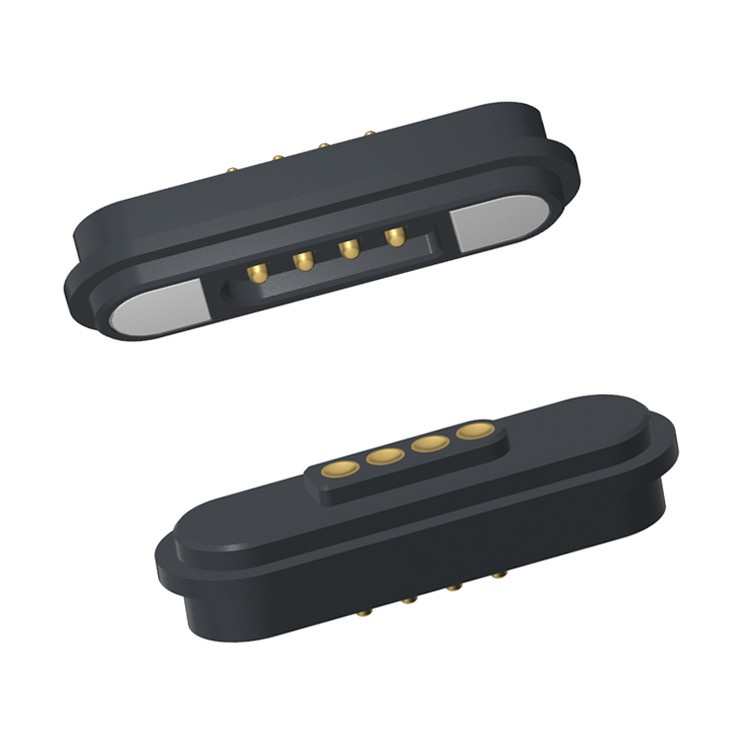

2.2MM Pitch 4Pin مقناطيس 3A ذكر وامرأة محطة شحن الطاقة DC.
شركة UPE مصنعة محترفة للاتصالات والكابلات المغناطيسية
يو بي إي هي رائدة موثوق بها في تصميم وتصنيع موصلات مغناطيسية عالية الأداءوحلول اتصال قابلة للتخصيص لمجموعة واسعة من الصناعات.
لضمان العمر الميكانيكي للدبوس، لا تضغط عليه أبداً أكثر من ضربة العمل المحددة المحددة في الرسم. الضغط المفرط يمكن أن يضر بالربيع الداخلي.مما يؤدي إلى انخفاض الأداء أو الفشل.
المواد:
-السكن:الأسود HTN UL94V-0
-بوجو بين: نحاس C6801
- دبوس إناثي: نحاس C6801
مغناطيس: N52 NdFeB
مإيكانيكال:
- قوة الاتصال: 80g±20g عند 1.0mm عمل القزم
-طائر الـ (ستورك) الكامل:
-امتصاص الذكور والإناث اختبار العمر: 10000 دورة
الكهربائية:
- الجهد الاسمي:DC12V؛ الجهد الاسمي: 3AMax.
-مقاومة الاتصال من دبوس الربيع: 50 مليون أوم ماكس.
الأداء البيئي:
-درجة حرارة التشغيل: -25°C إلى +80°C
- اختبار البيئة: رذاذ الملح 24 ساعة
4Pin الموصلات المغناطيسية الذكورية والمتصفحات المغناطيسية الإناثية:
|
الاسم |
رابط مغناطيسي |
|
النوع |
ذكر/أنثى |
|
الدبوس |
أربعة دبوس |
|
الارتفاع |
2.2ملم |
|
اللون |
أسود |
|
دبوس البوغو |
النحاس C6801 طلاء Au 0.125um |
|
دبوس إناثي |
النحاس C6801 طلاء Au 0.125um |
|
السكن |
الأسود HTN UL94V-0 |
| مغناطيس |
N52 NdFeB تغطية Ni Cu Ni |
|
قوة الربيع |
80g±20g، في 1.0(م.م) قردة عاملة |
|
الحياة الميكانيكية |
10000 دورة دقيقة |
|
التيار الحالي |
3.0AMax |
|
الجهد |
DC12V |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
25°C إلى +80°C |
|
اختبار رش الملح |
24 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني للاتصال المغناطيسي الذكر 4Pin
الرسم التقني للصلة المغناطيسية الأنثوية ذات 4 دبوس
مزايا الجهاز المغناطيسي:
1التواصل السهل
✔ الامتصاص التلقائي تصميم ذكي وسهل الاستخدام يسمح بالاتصالات الفورية والآمنة مع المحاذاة المغناطيسية
✔ حماية من السقوط ينفصل بسهولة عن واجهة الشحن مع الحفاظ على استقرار الأجهزة، مما يقلل من السقوط العرضي.
2. متانة لا مثيل لها
✔ مدة الحياة الممتدة مصنعة لـ 100,000 200,000 دورة، مما يضمن موثوقية طويلة الأجل.
✔ IPX8 مقاوم للماء والغبار
3شحن عالي الأداء ونقل البيانات
✔ الشحن السريع (5A10A) يدعم نقل التيار العالي لتوصيل الطاقة بسرعة.
✔ نقل إشارات عالية السرعة يحل محل USB 2.0/HDMI التقليدي 1.3، مما يتيح نقل إشارة الفيديو / الصوت مع أداء عالية التردد المستقر.
4تصميم قابل للتخصيص وآمن
✔ مرونة جمالية ️ مظهر مخصص ليتوافق مع لغة تصميم جهازك.
✔ مكافحة الدوائر القصيرة والوقاية من الحماقات
تطبيق منتجات الموصلات المغناطيسية:
لماذا يجب أن تكون شركة "يو بي إي" شريكك؟
✔الجودة العالية وصلات مغناطيسية طويلة الأمد عالية الكفاءة للاتصالات الآمنة
✔الحلول المخصصةتصاميم مصممة خصيصا لتلبية متطلبات التطبيق المحددة.
✔تكنولوجيا مبتكرة التوصيل المغناطيسي المتقدم للاتصالات السهلة والآمنة والسريعة.
✔تطبيقات واسعةمثالي للأجهزة الإلكترونية الاستهلاكية والأجهزة الطبية والمعدات الصناعية وغيرها.
✔أداء موثوق به تم تصميمها من أجل طول العمر والاتصال المستمر.
كيفية وضع طلبك لمكونات الكابل المغناطيسي مع UPE
1تقدموا بطلباتكم
قدم تفاصيل مثل:
.نوع الجهاز (طاقة، بيانات، هجين، مقاوم للماء، الخ)
.الجهد المسموح به والتيار
.طول الكابل ومواصفاته
.الاستقطاب المغناطيسي وتفضيلات المحاذاة
الكمية والوقت المتوقع
متطلبات خاصة (تصنيف IP ، التغطية ، الشهادات ، إلخ)
.الخيار الأول: املأ استمارة طلب الأسعار على موقعنا الإلكتروني.
.الخيار 2: إرسال المواصفات مباشرة إلىsunion@upetech.net(أو جهة الاتصال المعينة)
2تلقي عرض عرض مخصص
فريقنا الهندسي سيقوم بمراجعة متطلباتك
سوف نقدم عرضاً تنافسياً، بما في ذلك: الأسعار/أوقات التنفيذ/خيارات النماذج الأولية (إذا لزم الأمر)
3أوافق على الأمر وأؤكد على الأمر
حالما يتم الموافقة على العرض، سننهي جدول التصميم والإنتاج.
بالنسبة للتصاميم الجديدة، قد نقدم نماذج ثلاثية الأبعاد أو عينات للاختبار.
4إنتاج وضمان الجودة
يو بي إي تصنع طلبك بمراقبة صارمة للجودة
يمكننا تقديم تقارير الاختبار والشهادات عند الطلب.
5تسليم سريع ودعم
يتم شحن طلبك عن طريق طريقة الخدمات اللوجستية المفضلة لديك (DHL، FedEx، الشحن البحري، الخ).
فريقنا يبقى متاحاً للدعم التقني والطلبات المستقبلية
مدة الدفع:
إيداع بنسبة 50% (يدفع مقدماً): يغطي تكاليف الإنتاج (المواد والعمالة).
50٪ الرصيد (يدفع قبل الشحن): يضمن مراقبة الجودة والتزام الطرفين.
طريقة الدفع:
T/T (تحويل مصرفي) ، PayPal ، OCBC Bank
التوصية:
استخدم PayPal للعينات (أكثر أمانًا).
استخدم T / T للطلبات السائبة (رسوم أقل).
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
