| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | RM-100-A02-11/ RM-100-B02-21 |
| الوثيقة: | RM-100-A02-11.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| اسم: | أجهزة ربط مغناطيسية | القوة المغناطيسية: | 800g ± 20 ٪ |
|---|---|---|---|
| الحياة الميكانيكية: | 10000 دورة دقيقة | المواد: | النحاس ، NDFEB ، SUS304 |
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 1.0 ملم |
| حاضِر: | 3.0 أ | فولاتج: | 12 فولت |
| درجة حرارة التشغيل:: | -25°C إلى +60°C | مقاومة التواصل: | 50mΩ Max (PIN) |

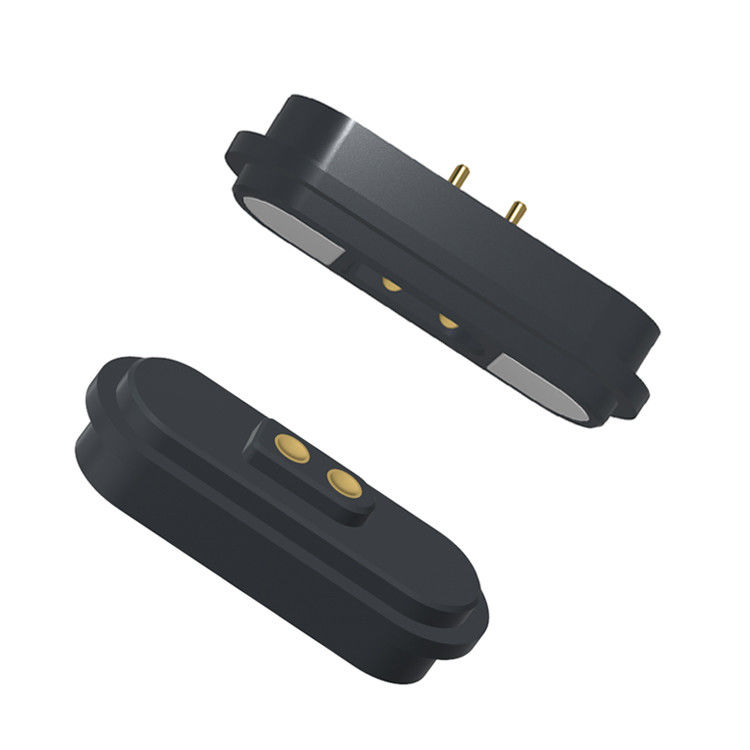

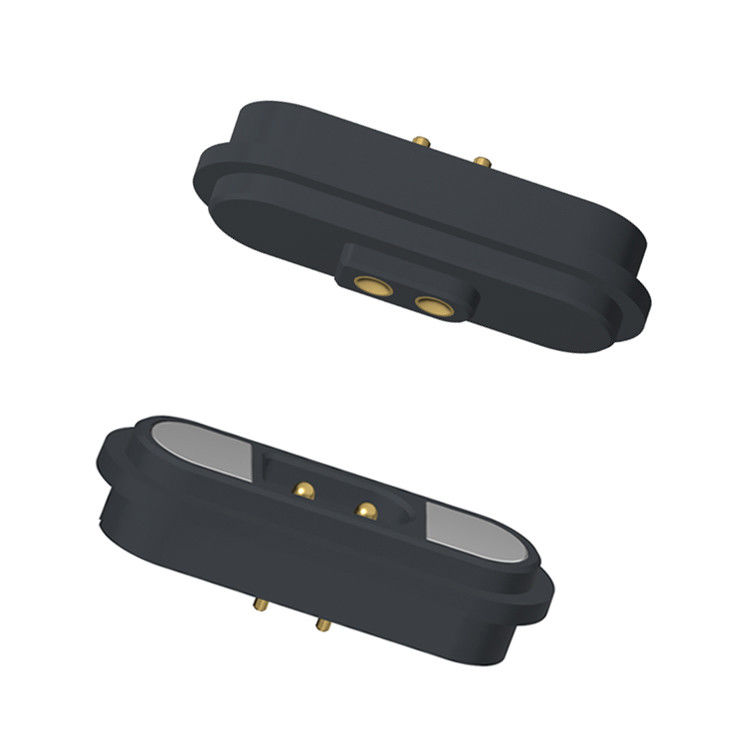

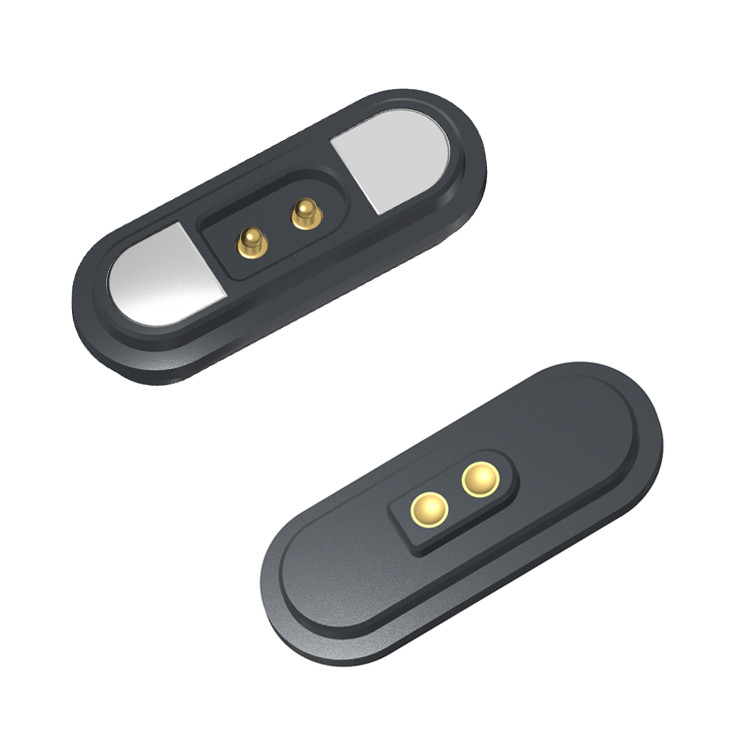

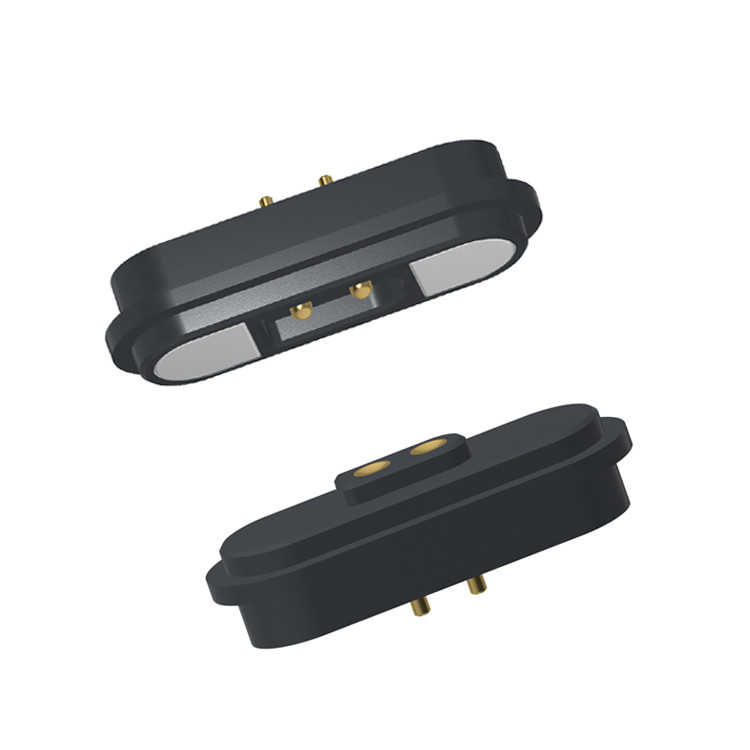

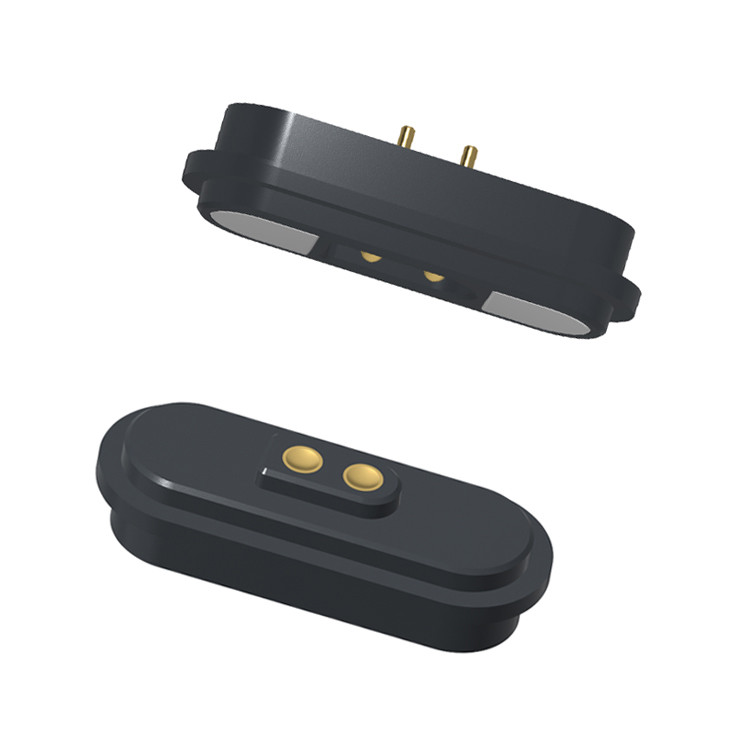

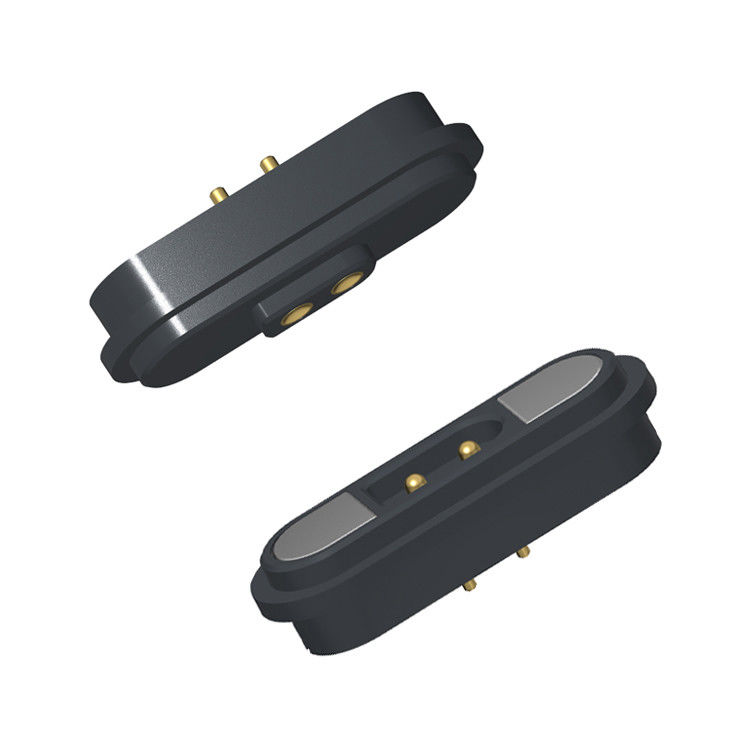

رابط مغناطيسي ذكر وامرأة من نوع مستطيل ذو 2 دبوس لشحن 3A.
شركة UPE مصنعة محترفة للاتصالات والكابلات المغناطيسية
يو بي إي هي شركة رائدة في تصنيع الموصلات المغناطيسية عالية الأداء وموصلات الكابلات المغناطيسية ، متخصصة في حلول الاتصال المبتكرة والموثوقة والقابلة للتخصيص.
المواد:
عازل: بلاستيك أسود مقاوم لدرجات الحرارة العالية
-بوجوبين: النحاس 0.125 أوم
-المغلق: نحاس 0.125 أم أو أكثر 1.5 أم ~ 2.5 أم ني.
المغناطيس: NdFeB N52 1.5um ~ 2.5um Ni
-القشرة: SUS304
مإيكانيكال:
- قوة الاتصال: 80g±20g عند 1.0mm عمل القزم
-امتصاص الذكور والإناث اختبار العمر: 10000 دورة
- اختبار قدرة الامتصاص:الامتصاص في الرصيف الرئيسي هو 800g ± 20%
الكهربائية:
- الجهد الاسمي:DC12V؛ الجهد الاسمي: 3AMax.
-مقاومة الاتصال من دبوس الربيع: 50 مليون أوم ماكس.
الأداء البيئي:
-درجة حرارة التشغيل: -25°C إلى +60°C
- اختبار البيئة: رذاذ الملح 24 ساعة
2Pin الموصولات المغناطيسية الذكورية والمعيارات الموصولات المغناطيسية الإناث:
|
الاسم |
رابط مغناطيسي |
|
النوع |
ذكر/أنثى |
|
الدبوس |
2 دبوس |
|
اللون |
أسود |
|
دبوس البوغو |
النحاس 0.125 أوم فوق 1.5 أوم ~ 2.5 أوم ني |
|
دبوس إناثي |
النحاس 0.125 أوم فوق 1.5 أوم ~ 2.5 أوم ني |
|
قشرة |
SUS304 |
|
عازل |
البلاستيك الأسود المقاوم لدرجات الحرارة العالية |
| مغناطيس |
NdFeB N52 1.5um ~ 2.5um Ni |
|
قوة الربيع |
80g±20g، في 1.0(م.م) قردة عاملة |
|
الحياة الميكانيكية |
10000 دورة دقيقة |
|
القوة المغناطيسية |
800 غرام ± 20% |
|
التيار الحالي |
3.0AMax |
|
الجهد |
DC12V |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
25°C إلى +60°C |
|
اختبار رش الملح |
24 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني للصلة المغناطيسية الذكرية 2Pin
الرسم التقني للاتصال المغناطيسي الأنثوي 2Pin
مزايا الجهاز المغناطيسي:
1التواصل السهل
✔ الامتصاص التلقائي تصميم ذكي وسهل الاستخدام يسمح بالاتصالات الفورية والآمنة مع المحاذاة المغناطيسية
✔ حماية من السقوط ينفصل بسهولة عن واجهة الشحن مع الحفاظ على استقرار الأجهزة، مما يقلل من السقوط العرضي.
2. متانة لا مثيل لها
✔ مدة الحياة الممتدة مصنعة لـ 100,000 200,000 دورة، مما يضمن موثوقية طويلة الأجل.
✔ IPX8 مقاوم للماء والغبار
3شحن عالي الأداء ونقل البيانات
✔ الشحن السريع (5A10A) يدعم نقل التيار العالي لتوصيل الطاقة بسرعة.
✔ نقل إشارات عالية السرعة يحل محل USB 2.0/HDMI التقليدي 1.3، مما يتيح نقل إشارة الفيديو / الصوت مع أداء عالية التردد المستقر.
4تصميم قابل للتخصيص وآمن
✔ مرونة جمالية ️ مظهر مخصص ليتوافق مع لغة تصميم جهازك.
✔ مكافحة الدوائر القصيرة والوقاية من الحماقات
تطبيق منتجات الموصلات المغناطيسية:
1.الأجهزة القابلة للارتداء، ومعدات تحديد الموقع الذكية، وأشرطة السوار الذكية للأطفال، والساعات الذكية، والهواتف المحمولة القابلة للارتداء، وأجهزة سماع بلوتوث، وما إلى ذلك) كابلات البيانات، وكابلات الشحنوصلة نهاية سلك الشريط المغناطيسي
2المعدات الطبية،المعدات اللاسلكية،معدات اتصالات البيانات،معدات الاتصالات،المعدات الآلية والصناعية،المعدات السمعية والبصرية
3الطيران والفضاء الإلكتروني والاتصالات العسكرية
4معدات السيارات وملاحة السيارات واختبار وقياس
5إلكترونيات المستهلك ((الهواتف المحمولة، أجهزة الكمبيوتر اللوحية، سماعات Bluetooth، الكاميرا، الساعة، المنتجات الإلكترونية المتنقلة للمستهلكين والعديد من المجالات الإلكترونية الأخرى.)
لماذا يجب أن تكون شركة "يو بي إي" شريكك؟
1خبرة متخصصة في الاتصالات المغناطيسية
●تركيز على البحث والتطوير: تمتلك شركة UPE خبرة متخصصة في الموصات المغناطيسية
● التخصيص: يمكن لـ UPE تخصيص قوة المغناطيس ، والطلاء (الذهب / النيكل لمقاومة ≤ 50mΩ) ، ومواد السكن (PBT أسود / نايلون) لاحتياجاتك.
2. متانة عالية ومتوافقة
● 10,000+ دورة مضمونة: من المحتمل أن تخضع أجهزة الاتصال الخاصة بهم لاختبارات صارمة لتلبية متطلبات حياتك الميكانيكية.
●الشهادات: متوافقة مع معايير UL أو RoHS التي تعتبر حاسمة بالنسبة لأسواق المستهلكين/الأدوية.
3التصنيع التنافسي
● أدوات فعالة من حيث التكلفة: قد تقدم شركة UPE MOQs منخفضة (على سبيل المثال، 1K ¢ 5K وحدة) بأسعار تنافسية للحزم الصغيرة والمتوسطة.
● مراقبة الجودة: اختبار داخلي لمقاومة اللمس، قوة السحب، والحمل الحالي لضمان الموثوقية.
4نموذج أولي سريع ودعم
● عينات ثلاثية الأبعاد في أيام: النماذج الأولية السريعة للتحقق من التلاءم / الوظيفة
● دعم الهندسة: المساعدة في تحسين البينات، ودرع EMI، أو مقاومة المياه (IP68).
5.تصاميم مخصصة
فريقنا الداخلي من المهندسين المحترفين يتعاون عن كثب مع العملاء لتطوير مصابيح دبوس مغناطيسية مخصصة بالكامل تتناسب مع متطلباتك الخاصة.
6.حلول متنوعة
نحن نصمم مجموعة واسعة من الاتصالات المغناطيسية لتطبيقات متنوعة، وضمان الأداء الأمثل، والمتانة، والاتصال السلس.
7دعم من نهاية إلى نهاية
من المفهوم إلى الإنتاج، نحن نقدم خدمات تخصيص الموصلات المغناطيسية من النهاية إلى النهاية، وتقديم حلول تلبي معايير الصناعة الدقيقة واحتياجات التطبيق.
كيفية وضع طلبك لمكونات الكابل المغناطيسي مع UPE
1تقدموا بطلباتكم
اتصل بفريق مبيعاتنا عبر:
البريد الإلكتروني: [الاتحاد@upetech.net]
الهاتف: [+86 13434524996]
النموذج عبر الإنترنت: [www.pogopinsconnector.com]
أعط تفاصيل:
✔ التطبيق (مثل الأجهزة الطبية والسيارات والإلكترونيات الاستهلاكية)
✔ نوع المرفق (مثل، دبوس مغناطيسي، كابل شحن)
✔ المواصفات (الجهد، التيار، الحجم، درجة مقاومة المياه، الخ)
✔ الكمية والوقت المحدد
2الحصول على حل مخصص (إذا لزم الأمر)
المهندسين لدينا سوف مراجعة احتياجاتك واقتراح تصميم مخصص (إذا لزم الأمر).
سنشارك نماذج ثلاثية الأبعاد أو عينات أو رسومات تقنية للموافقة عليها.
مدة الدفع:
إيداع بنسبة 50% (يدفع مقدماً): يغطي تكاليف الإنتاج (المواد والعمالة).
50٪ الرصيد (يدفع قبل الشحن): يضمن مراقبة الجودة والتزام الطرفين.
طريقة الدفع:
T/T (تحويل مصرفي) ، PayPal ، OCBC Bank
التوصية:
استخدم PayPal للعينات (أكثر أمانًا).
استخدم T / T للطلبات السائبة (رسوم أقل).
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
