| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | RM-1202-A02-11 |
| الوثيقة: | RM-1202-A02-11.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | موصل مغناطيسي | يقذف: | 7.5 ملم |
|---|---|---|---|
| المواد: | النحاس C6801 ، NDFEB N52 ، أسود HTN UL94V-0 ، الألياف الزجاجية راتنج البوليستر | قوة الربيع: | 70g ± 20g |
| سمك القزم العامل: | 1.8 ملم | حاضِر: | 3.0 أ |
| فولاتج: | 12 فولت | تجربة بخاخ الملح: | 24 ساعة |
| الحياة الميكانيكية: | 10000 دورة دقيقة | مقاومة التواصل: | 50mΩ Max (PIN) |

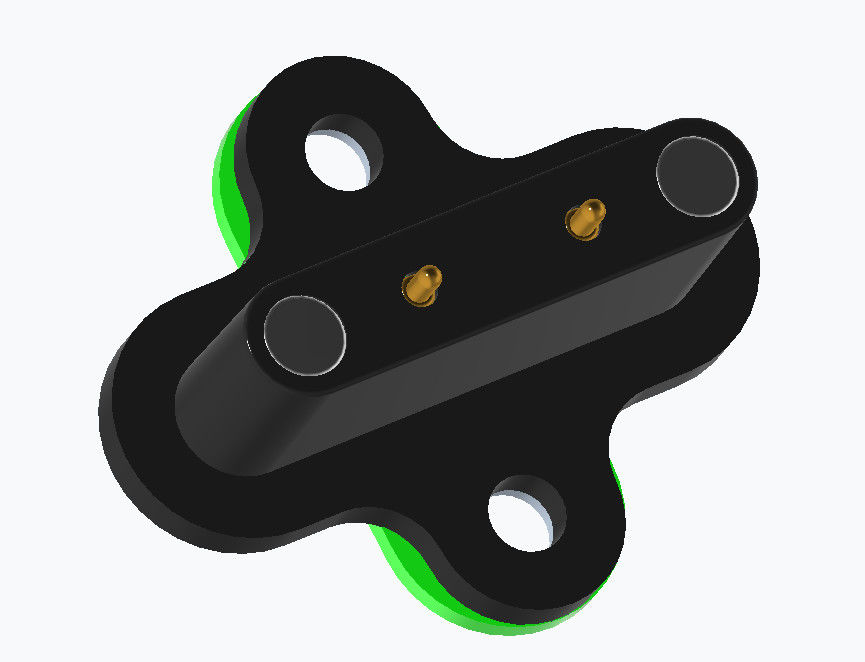

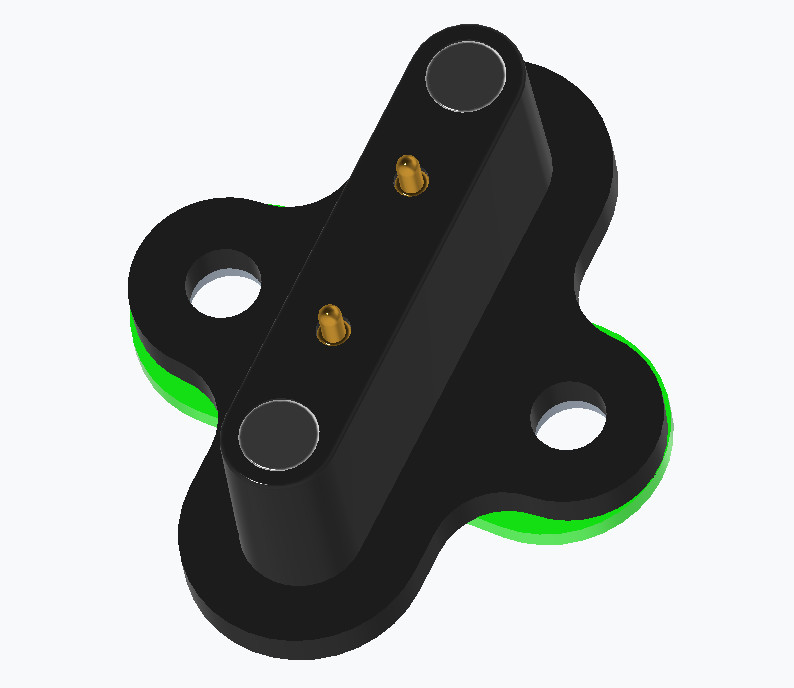

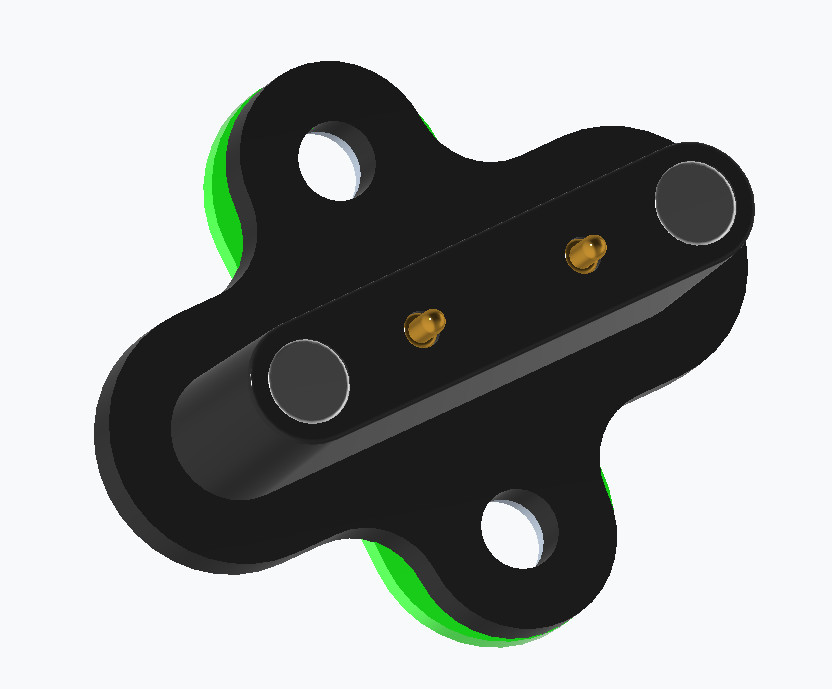

وصلات مغناطيسية من نوع C6801 مع مغناطيس N52
UPE مصنع محترف للاتصالات والكابلات المغناطيسية
شركة UPE هي الشركة الرائدة في تصنيع الموصلات المغناطيسية عالية الجودة وموصلات الكابلات المغناطيسية، وتتخصص في حلول مبتكرة وموثوقة لمختلف الصناعات.مع فريقنا من المصممين الخبراء، نحن نقدم حلول مخصصة للاتصالات المغناطيسية مصممة لمتطلباتك الفريدة.
المواد:
بوجو بين: النحاس C6801 طلاء Au 0.075um
غطاء: أسود HTN + 30%GF UL94 V-0؛
مغناطيس: N52 NdFeB تغطية Ni Cu Ni
PCB:ألياف الزجاج من الراتنج البوليستر
ميكانيكية:
قوة الربيع: 70 غرام ± 20 غرام، عند 1.8 مليمتر عمل القزم.
العمر الميكانيكي: 10000 دورة دقيقة
الكهربائية:
الجهد: 12 فولت
التيار:3.0 أ
مقاومة الاتصال: 50mΩ Max (PIN).
الأداء البيئي:
درجة حرارة التشغيل: -25°C إلى +80°C
رش الملح: 24 ساعة
اختبار الجهد العالي: AC1000v 0.5mA 3SEC،DC1000v 0.5mA 3SEC
معايير الجهاز المغناطيسي:
|
الاسم |
رابط مغناطيسي |
|
الارتفاع |
7.5ملم |
|
الجنس |
ذكر |
|
الدبوس |
2الدبوس |
|
اللون |
أسود |
|
دبوس البوغو |
النحاس C6801 طلاء Au 0.075um |
|
الربيع |
SUS304 |
|
مغناطيس |
N52 NdFeB تغطية Ni Cu Ni |
|
السكن |
أسود HTN |
|
قوة الربيع |
70g±20g |
|
ضربة العمل |
1.8ملم |
|
الجهد |
12 فولت |
|
التيار الحالي |
3.0A |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
اختبار رش الملح |
24هـ |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني للصلة المغناطيسية الذكرية 2Pin
مزايا الجهاز المغناطيسي:
● تخصيص تجربة اتصال الامتصاص التلقائي؛
● مكافحة السقوط الإنسانية: من السهل إزالتها من واجهة الشحن ، وليس من السهل إزالة الجهاز.
●مدة الحياة: تصل إلى 100000-200000 دورة؛
● التصميم المقاوم للماء: يمكن أن تكون الطرف الأنثوي من الجهاز مقاومة للغبار والماء (IPX8) ؛
● وقت الشحن السريع: تصميم رابط المغناطيس 5A-10A يتحمل نقل التيار الكبير.
● يمكن مطابقة مظهر المرفق المغناطيسي وفقًا لتصميم جهاز تطبيق العميل.
● تصميم هيكل المنتج المضاد للدوائر القصيرة والثابت؛
●تحقيق نقل إشارة عالية التردد، يمكن أن تحل محل إشارة USB2.0 HDMI 1.3 التقليدية
تطبيق منتجات الموصلات المغناطيسية:
لماذا تختار UPE؟
✔خدمة تصميم مخصصيعمل مهندسونا بشكل وثيق مع العملاء لتطوير موصلات دبوس مغناطيسية مخصصة لأي تطبيق
✔مجموعة واسعة من المنتجاتمن التصاميم القياسية إلى التصاميم المتخصصة، نحن نقدم حلول متعددة الاستخدامات لموصلي المغناطيس.
✔الجودة والدقة-التصنيع المهني يضمن المتانة والقيادة العالية والاتصال السلس.
إذا كنت بحاجةموصلات مغناطيسية مقاومة للماء أو عالية التيار أو مضغوطة، يو بي إي توفر الحلول المتطورة لتشغيل أجهزتك بكفاءة.
كيف تضع طلبك للواصلات المغناطيسية مع UPE
1تقدموا بطلباتكم
اتصل بفريق مبيعاتنا عبر:
البريد الإلكتروني: [الاتحاد@upetech.net]
الهاتف: [+86 13434524996]
النموذج عبر الإنترنت: [www.pogopinsconnector.com]
أعط تفاصيل:
✔ التطبيق (مثل الأجهزة الطبية والسيارات والإلكترونيات الاستهلاكية)
✔ نوع المرفق (مثل، دبوس مغناطيسي، كابل شحن)
✔ المواصفات (الجهد، التيار، الحجم، درجة مقاومة المياه، الخ)
✔ الكمية والوقت المحدد
2الحصول على حل مخصص (إذا لزم الأمر)
المهندسين لدينا سوف مراجعة احتياجاتك واقتراح تصميم مخصص (إذا لزم الأمر).
سنشارك نماذج ثلاثية الأبعاد أو عينات أو رسومات تقنية للموافقة عليها.
