| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | RM-1092-A04-11 /RM-1092-B04-22 |
| الوثيقة: | RM-1092-A04-11.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | أجهزة ربط مغناطيسية | المواد: | النحاس ، NDFEB N45 ، HTN |
|---|---|---|---|
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 0.5 مم |
| حاضِر: | 2 أ | فولاتج: | 12 فولت |
| اللون: | أسود | تجربة بخاخ الملح: | 24 ساعة |
| الحياة الميكانيكية: | 10000 دورة دقيقة | درجة حرارة التشغيل: | -25°C إلى +80°C |
| إبراز: | 2.2ملم مصابيح مغناطيسية,وصلات مغناطيسية 12 فولت,2A رابط بوجو المغناطيسي,Magnetic Connectors 12V,2A Magnetic Pogo Connector |
||

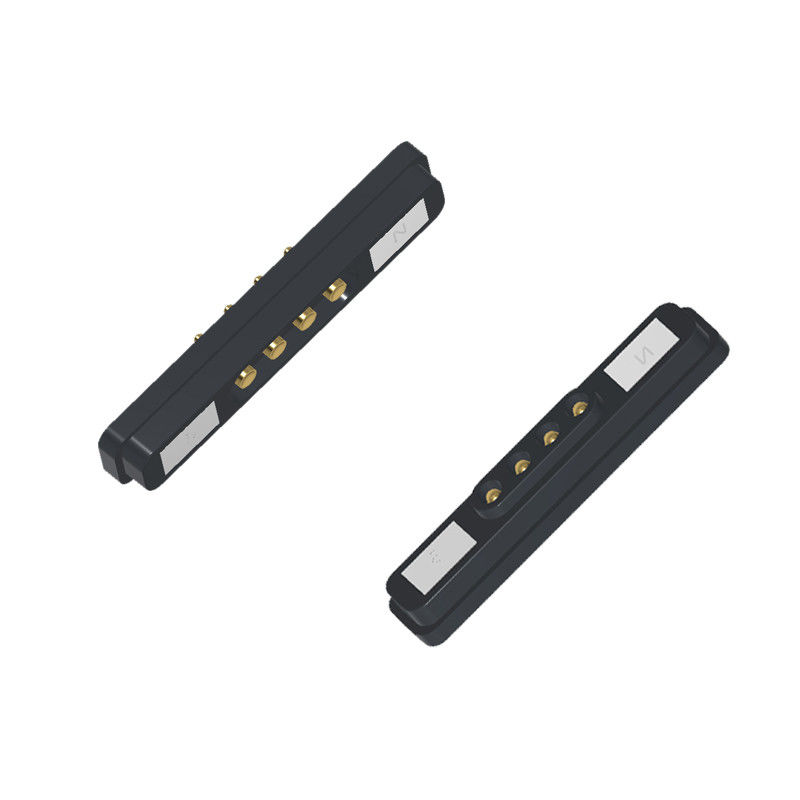

عيار 2.2 ملم 4 دبوس ذكر وامرأة مغناطيسي دبوس وصلة.
معايير الامتثال
متوافقة مع ROHS و REACH لجميع المواد والطلاءات.
المواد
1بوجو بين:
المواد الأساسية: النحاس C6801
الصفائح: الذهب (Au) 0.125μm
2. قطع الغيار:
المواد الأساسية: النحاس
الصفائح: الذهب (Au) 0.125μm
3السكن:
المادة: HTN الأسود (النايلون عالي الحرارة) + 30٪ ملء
تصنيف قابلية للاشتعال: UL94 V-0 (معيق للحريق)
الخصائص: مقاومة لدرجات الحرارة العالية
4السكن:
المادة: HTN الأسود (النايلون عالي الحرارة) + 30٪ ملء
تصنيف قابلية للاشتعال: UL94 V-0 (معيق للحريق)
الخصائص: مقاومة لدرجات الحرارة العالية
5مغناطيس:
مادة: نيوديميوم بور الحديد (NdFeB) من الدرجة N45
طلاء: النيكل (ني)
المواصفات الميكانيكية
قوة الاتصال: 80g ± 20g عند ضربة عمل 0.5mm.
الدورابيليت: 10000 دورة التزاوج (اختبار الحياة).
قوة الامتصاص:قوة الامتصاص للدبابة الإناث: 400g ± 20٪.
الأداء البيئي
نطاق درجة الحرارة التشغيلية: -25 درجة مئوية إلى +80 درجة مئوية.
اختبار رش الملح: 24 ساعة (التحقق من صحة مقاومة التآكل).
المواصفات الكهربائية
الجهد القياسي12 فولت متزامن
التيار المسموح به: 2A ماكس
مقاومة الاتصال: ≤50mΩ (مليومتر) لكل دبوس رباعي.
المكونات المغناطيسية الذكور والإناث ذات 4 دبوس:
|
الاسم |
رابط مغناطيسي |
|
النوع |
ذكر/أنثى |
|
الدبوس |
أربعة دبوس |
|
اللون |
أسود |
|
دبوس البوغو |
النحاس C6801 طلاء Au0.125um |
|
قطع الدوار |
طلاء النحاس Au 0.125um |
|
مغناطيس |
NdFeB N45 تصفية Ni |
|
السكن
|
الأسود HTN UL94V-0 |
|
قوة الربيع |
80 غرام±20g، عند 0.5(م.م) قردة عاملة |
|
الحياة الميكانيكية |
10000 دورة دقيقة |
|
التيار الحالي |
2AMax |
|
الجهد |
12 فولت DC |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
-25°C إلى +80°C |
|
اختبار رش الملح |
24 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني للاتصال المغناطيسي الذكر 4Pin
الرسم التقني للصلة المغناطيسية الأنثوية ذات 4 دبوس
إعادةتصميم PCB الموصى به
تفكيك وجهة نظر المكونات المغناطيسية الأنثوية
مزايا الجهاز المغناطيسي:
● تخصيص تجربة اتصال الامتصاص التلقائي؛
● مكافحة السقوط الإنسانية: من السهل إزالتها من واجهة الشحن ، وليس من السهل إزالة الجهاز.
●مدة الحياة: تصل إلى 100000-200000 دورة؛
● التصميم المقاوم للماء: يمكن أن تكون الطرف الأنثوي من الجهاز مقاومة للغبار والماء (IPX8) ؛
● وقت الشحن السريع: تصميم رابط المغناطيس 5A-10A يتحمل نقل التيار الكبير.
● يمكن مطابقة مظهر المرفق المغناطيسي وفقًا لتصميم جهاز تطبيق العميل.
● تصميم هيكل المنتج المضاد للدوائر القصيرة والثابت؛
●تحقيق نقل إشارة عالية التردد، يمكن أن تحل محل إشارة USB2.0 HDMI 1.3 التقليدية
تطبيق المنتجات:
الأسئلة الشائعة
1لماذا اخترتنا ؟
مع صراحة 100%، شركتنا سوف توفر أفضل خدمة لك مهما كانت المنتجات أو بعد البيع.سوف نقدم الاقتباس الأكثر معقولة وتصميم عينات عالية الجودة وفقا للرسومات أو المتطلبات الخاصة بكنحن نقدم ضمان لكل عميل بعد البيع
2هل يمكنك تخصيص المنتجات لنا؟
نحن سعداء جدا لتخصيص لك أو تصميم بالنسبة لك. يرجى تزويدنا الرسم أو العينات الخاصة بك، وخبرنا متطلباتك الخاصة حول المنتجات.يمكننا تخصيص في أقرب وقت ممكن وفقا لمتطلباتك.
3كم سيكلف العينة؟
إذا كانت البنود موجودة في المخزون، فإننا نقدم عينات للعملاء مجانا، ولكن يجب أن تتحمل الشحن.
إذا قمت بتخصيص العبارات، سنحاسبك على التكلفة المناسبة وندفع نسبة معقولة من رسوم العينة عندما يكون لديك طلب لنا!
4ماذا عن وقت التوصيل؟
يعتمد وقت التسليم على كمية و صعوبة طلب العميل. عادة ، يتم تسليم السلع الموجودة في غضون 3 أيام بينما يتم تسليم المنتجات المخصصة في غضون أسبوعين.
5ماذا عن مراقبة جودة شركتك؟
سوف نختبر ونفحص المنتجات لضمان جودة المنتجات للحصول على رضاكم.الجودة هي الأكثر أهمية في شركتنا، من المواد إلى التسليم،كل شيء سيتم التحقق منه مرتين والشركة تحصل على IS09001 لضمان هذا.
كيفية وضع طلب رابط الكابل المغناطيسي
* حدد متطلباتك ((نوع المرفق، الكمية المطلوبة، المتطلبات المخصصة، المواصفات التقنية)
* التفاوض على الأسعار والشروط (قد تنطبق خصومات كبيرة).
* تأكيد تفاصيل الطلب (نوع الجهاز، الكمية، التخصيص).
* إجراء الدفع (من خلال PayPal أو التحويل المصرفي أو غيرها من الطرق الآمنة).
*تحقيق الشحن والجودة
تعقب الشحنة
*فحص المنتج عند الوصول لضمان الجودة
مدة الدفع:T/T، 50% إيداع، 50% رصيد
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
