| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | VIC1550A/ VIC1550B |
| الوثيقة: | VIC1550A.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | أجهزة ربط مغناطيسية | المواد: | Thn ، Brass C3604 ، SUS304 ، NDFEB N52 |
|---|---|---|---|
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 1.0 ملم |
| فولاتج: | 12 فولت | حاضِر: | 3.0 أ |
| القوة المغناطيسية: | 450 جرام | الحياة الميكانيكية: | 5000 دورة دقيقة. |
| مقاومة التواصل: | 50mΩ Max (PIN) | تجربة بخاخ الملح: | 48 ساعة |
| اللون: | أسود، أصفر | ||
| إبراز: | 3A الاتصالات المغناطيسية,رابط مغناطيسي من نوع بوجو,محول مغناطيسي بوجو زاوية مستقيمة,Female Pogo Magnetic Connector,Pogo Magnetic Connector Right Angle |
||

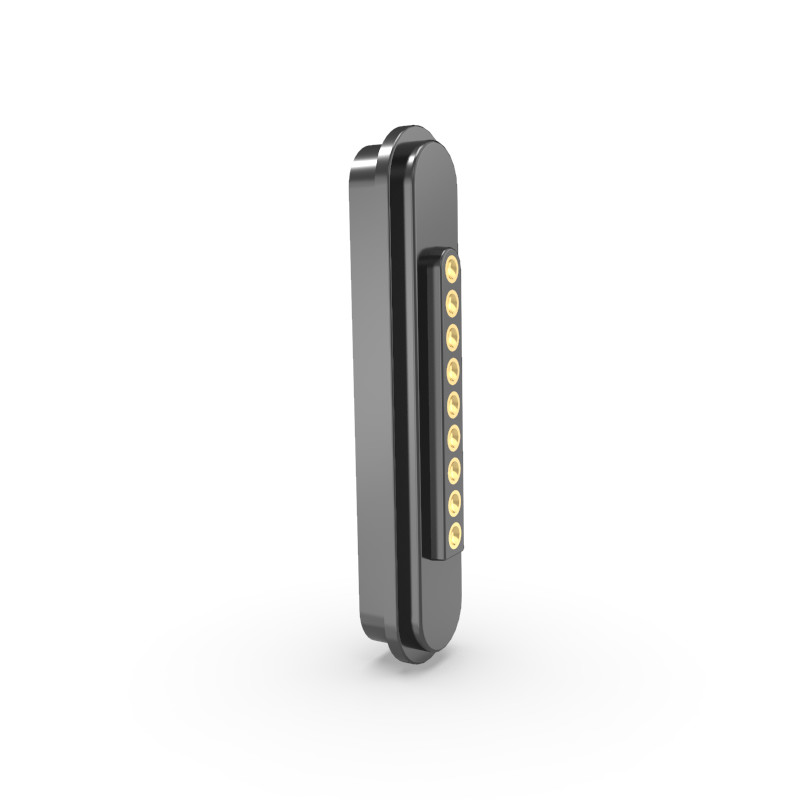

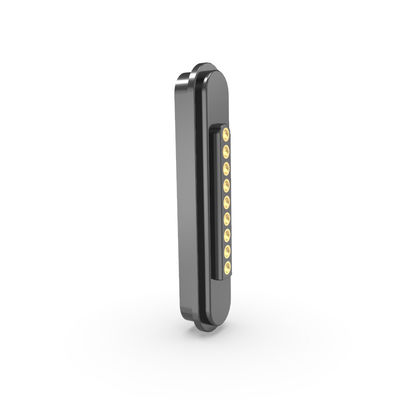

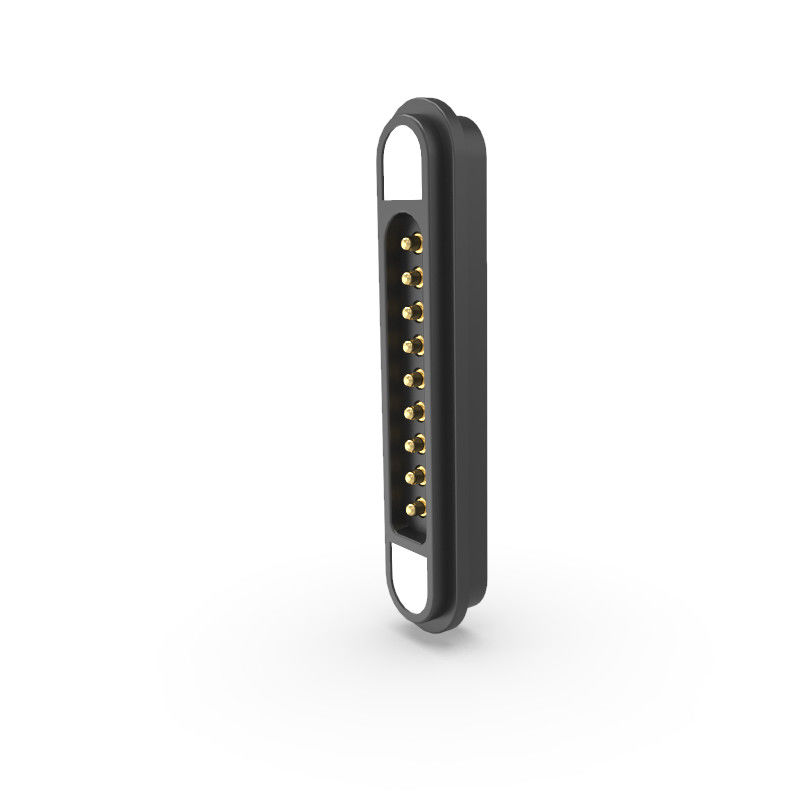

3A الزاوية اليمنى 9 دبوس بوجو المرفق المغناطيسي الذكور والإناث للجهاز اللوحي
الاتصالات المغناطيسية ذات 9 أقلام تستخدم 9 أقلام بوجو مع غطاء نايلون عالي درجة الحرارة ومغناطيسات NdFeB للتوصيل الآمن.
1المواد والطلاء
البوجو بينز
المواد: النحاس (المكبس والبرميل)
الطلاء: الذهب (Au) فوق النيكل (Ni) → يضمن مقاومة اتصال منخفضة ومقاومة للتآكل ومتانة.
السكن
المادة: HTN (النايلون عالي الحرارة) + 30% من ألياف الزجاج (GF) → قوة ميكانيكية عالية ، مقاومة للحرارة.
اللون: الأسود
تصنيف قابلية الإشتعال: UL94 V-0 → إطفاء الذاتي، مناسب لتطبيقات عالية السلامة.
مغناطيس
النوع: NdFeB (النيوديميوم بورون الحديد) ، الدرجة N52 → القوة المغناطيسية القوية (أعلى درجة للاستخدام التجاري).
التصفية: النيكل (ني) → يمنع تآكل المغناطيس.
2المواصفات الكهربائية
تشغيل الجهد: 12 فولت DC
تيار تشغيل: 5.0A → مناسب لتطبيقات الطاقة المتوسطة (مثل أجهزة الكمبيوتر المحمولة والأجهزة الطبية).
مقاومة الاتصال (PIN): ≤50mΩ (Max) → يضمن نقل الطاقة بكفاءة مع الحد الأدنى من الخسائر.
اختبار الجهد العالي:
AC/DC 1000V، 0.5mA، 3 ثواني → يؤكد العزل والقوة الكهربائية.
3الخصائص الرئيسية
الامتثال: ROHS و REACH → خال من المواد الخطرة (الرصاص، الزئبق، الخ).
القوة المغناطيسية: ≥ 450g → قبضة قوية للاتصالات الآمنة.
تصميم السلامة: حماية ضد القطع القصير → يمنع الأضرار الناجمة عن الاتصال العرضي.
4التطبيقات المحتملة
الإلكترونيات الاستهلاكية: شاحنات مغناطيسية لأجهزة الكمبيوتر المحمولة أو الأجهزة اللوحية أو الأجهزة القابلة للارتداء.
الأجهزة الطبية / الصناعية: اتصالات الطاقة الآمنة القابلة للفصل.
السيارات / الفضاء: موصلات عالية الموثوقية في البيئات القاسية.
5المزايا
✔ متانة: النحاس المطلي بالذهب + غطاء HTN يقاوم التآكل والحرارة.
✔ القدرة الكبيرة على التيار الحالي: 5A تتلاءم مع الأجهزة التي تحتاج إلى طاقة.
✔ معتمد على السلامة: UL94 V-0 تصنيف قابلية للاشتعال واختبار عالية الجهد.
✔ مغناطيسية قوية: المغناطيسات من الدرجة N52 تضمن الالتصاق الثابت.
معايير الاتصالات المغناطيسية ذات 9 دبوس:
|
الاسم |
9Pin الاتصالات المغناطيسية |
|
الدبوس |
9 دبوس أو مخصصة |
|
الارتفاع |
2.20ملم |
|
النوع |
الزاوية المستقيمة |
|
دبوس البوغو |
النحاس |
|
السكن |
أسود HTN + 30%GF UL94 V-0 |
|
مغناطيس |
بور الحديد النيوديميوم |
|
الصف المغناطيسي |
N52 ((كمتطلبات) |
|
القوة المغناطيسية |
450G |
|
قوة الربيع |
80g±20g,at1.0(م.م) قردة عاملة |
|
الحياة الميكانيكية |
5000 دورة دقيقة |
|
التيار الحالي |
3.0أ |
|
الجهد |
12 فولت DC |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
هـاختبار الجهد |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC. |
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
مصابيح مغناطيسية ذكرية ذات 9 أعواد:
مصابيح مغناطيسية أنثوية ذات 9 أعواد:
تخطيط للوح الالكتروني الموصى به:
تسامح التخطيط: ± 0.05mm
المزايا التنافسية لشركة "يو بي إي":
1إنتاج التكنولوجيا العالية
يستخدم تقنيات تصنيع متقدمة لجودة منتج متفوقة.
2نظام إدارة منهجي
العمليات المبسطة تضمن الكفاءة والاتساق في الإنتاج.
3شهادة ISO 9001
يظهر الالتزام بالمعايير الدولية لإدارة الجودة.
4الامتثال لـ RoHS
جميع المنتجات تلبي لوائح تقييد المواد الخطرة (RoHS) ، مما يضمن المعايير البيئية والسلامة.
5. وقت التطوير القصير
دورات إنتاج النماذج الأولية والإنتاج الأسرع، مما يسمح بتسليم السوق بشكل أسرع.
6أسعار تنافسية وجودة مستقرة
حلول فعالة من حيث التكلفة دون المساس بالموثوقية.
لماذا تختار UPE؟
1حلول مخصصة لكل حاجة
تخصيص الخبراء: يقوم فريق الهندسة بتصميم موصلات محددة لتطبيقك سواء للطب أو السيارات أو الإلكترونيات الاستهلاكية.
التعاون من النهاية إلى النهاية: من الفكرة إلى الإنتاج، نتكيف مع متطلباتك التقنية والجمالية.
2. إنتاج نماذج أولية سريعة وقت تسويق أسرع
سرعة رائدة في الصناعة:
العينات القياسية: 2-3 أيام.
التصاميم المخصصة: 7 أيام عمل
المشاريع التي تعتمد على العفن: 12 يومًا.
3.ضمان الجودة بلا تنازل
التحكم الموجه نحو العملية: كل خطوة من اختيار المواد إلى التفتيش النهائي تلتزم بمعايير صارمة مستوحاة من ISO.
الهدف الصفر للعيوب: الاختبار الصارم يضمن الامتثال بنسبة 100٪ للأداء والمتانة.
4المواد الممتازة والتصنيع الدقيق
المكونات المستوردة: الأجزاء الحاسمة (مثل عمود الإبرة) تستخدم:
محولات سويسرية للدقة على مستوى الميكرون
المواد المستوردة المطبوعة باردة للقيادة العالية وطول العمر.
5اختبار معتمد وموثوقية
معدات المختبر عالية الدقة: تؤكد الأداء الكهربائي والميكانيكي والبيئي (على سبيل المثال ، اختبارات 50،000 دورة ، مقاومة رذاذ الملح).
6كفاءة التكلفة دون تنازلات
الإنتاج الخفيف: تخفيض تدفقات العمل المثلى من النفايات وانخفاض التكاليف دون التضحية بالجودة.
أسعار شفافة: أسعار تنافسية للطلبات السائبة والشراكات طويلة الأجل.
7الامتثال الواعي للبيئة
المعايير العالمية: ROHS ، خالية من الهالوجين ، ومتوافقة مع REACH آمنة للصناعات الحساسة (الطب ، رعاية الأطفال).
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
