| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | VIC1502A / VIC1502C |
| الوثيقة: | VIC1502A.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | أجهزة ربط مغناطيسية | المواد: | Thn ، Brass C3604 ، SUS304 ، NDFEB N52 |
|---|---|---|---|
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 1.0 ملم |
| فولاتج: | 12 فولت | حاضِر: | 5.0A |
| القوة المغناطيسية: | 450 جرام | الحياة الميكانيكية: | 5000 دورة دقيقة. |
| مقاومة التواصل: | 50mΩ Max (PIN) | تجربة بخاخ الملح: | 48 ساعة |
| اللون: | أسود، أصفر | ||
| إبراز: | 2.2ملم مصابيح مغناطيسية,الاتصالات المغناطيسية 9 دبوس,رابط بوجو المغناطيسي 5A,Magnetic Connectors 9 Pin,Magnetic Pogo Connector 5A |
||
2مساحة 2 مليمتر مع امتصاص مغناطيسي ذو 9 أعواد ذكر أنثى مع وصلة 5A
شركة يو بي إي هي شركة متخصصة في تصنيع الاتصالات المغناطيسية والكابلات المغناطيسية.
لدينا مصممين محترفين لمواجهة أي من متطلباتك وتوفير خدمة تخصيص الموصلات المغناطيسية.يمكن تصميم منتجات وحلول مختلفة لموصلات دبوس البوجو المغناطيسية وفقا لاحتياجات العملاء المختلفة.
المواد
(بوجو بين)
المواد: النحاس (المضخة والبرميل)
الصفائح: الذهب (Au) فوق النيكل (Ni)
السكن:
المادة: HTN (نايلون عالي الحرارة) + 30% ألياف الزجاج (GF)
اللون: الأسود
تصنيف قابلية الإشتعال: UL94 V-0
المغناطيس:
نوع: NdFeB (النيوديميوم بور الحديد)
الدرجة: N52
طلاء: النيكل (ني)
المواصفات الكهربائية
تشغيل الجهد: 12 فولت DC
تيار تشغيل: 5.0A
مقاومة الاتصال (PIN): ≤50mΩ (ماكس)
اختبار الجهد العالي
التيار المتردد: 1000 فولت، 0.5mA، 3 ثوان
DC: 1000V، 0.5mA، 3 ثوان
خصائص المنتج
الامتثال: متوافق مع ROHS و REACH
القوة المغناطيسية: 450g
تصميم السلامة: حماية ضد الدوائر القصيرة
معايير الاتصالات المغناطيسية ذات 9 دبوس:
|
الاسم |
9Pin الاتصالات المغناطيسية |
|
الدبوس |
9 دبوس أو مخصصة |
|
الارتفاع |
2.20ملم |
|
النوع |
الزاوية المستقيمة |
|
دبوس البوغو |
النحاس |
|
السكن |
أسود HTN + 30%GF UL94 V-0 |
|
مغناطيس |
بور الحديد النيوديميوم |
|
الصف المغناطيسي |
N52 ((كمتطلبات) |
|
القوة المغناطيسية |
450G |
|
قوة الربيع |
80g±20g,at1.0(م.م) قردة عاملة |
|
الحياة الميكانيكية |
5000 دورة دقيقة |
|
التيار الحالي |
5.0أ |
|
الجهد |
12 فولت DC |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
هـاختبار الجهد |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC. |
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |

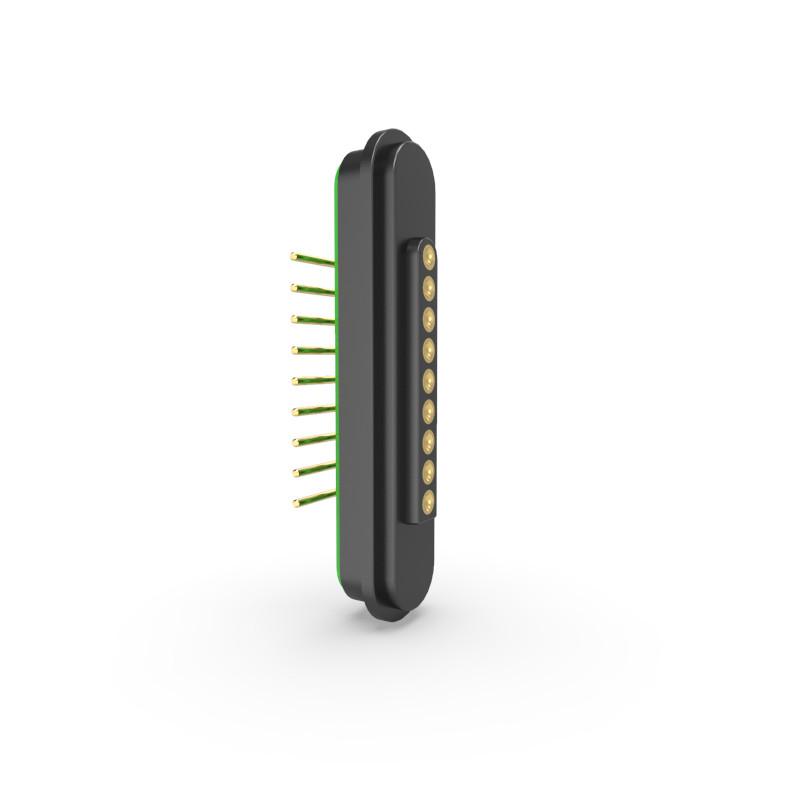

مصابيح مغناطيسية ذكرية ذات 9 أعواد:

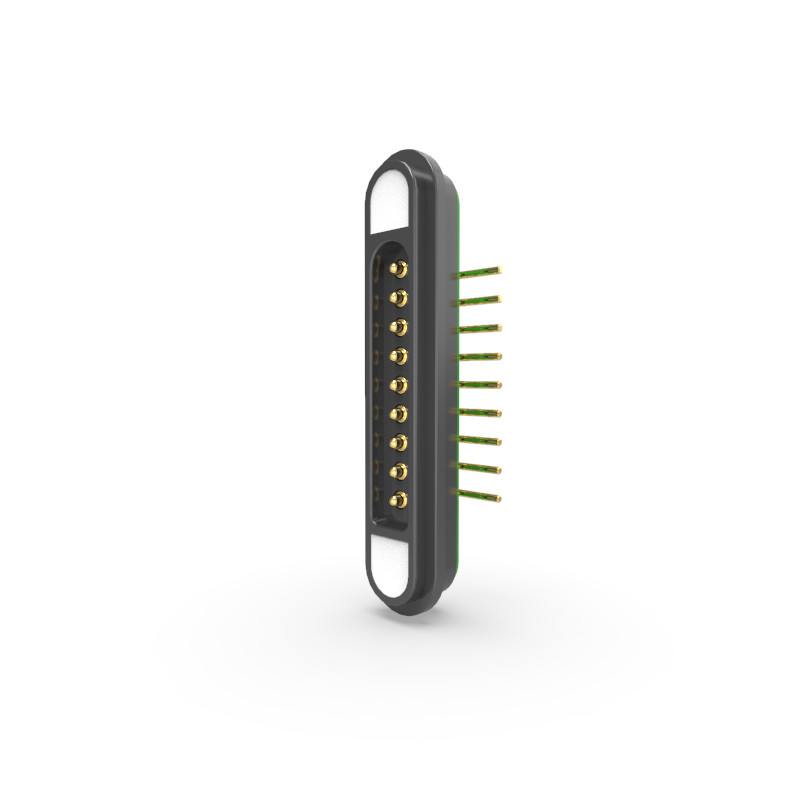

مصابيح مغناطيسية أنثوية ذات 9 أعواد:
تخطيط للوح الالكتروني الموصى به:
تسامح التخطيط: ± 0.05mm
المزايا الرئيسية للاتصالات المغناطيسية
1الراحة العالية و تجربة المستخدم
الاتصال السريع / فصل الاتصال ️ تشغيل غير مجهود بيد واحدة مع التنسيق التلقائي.
التزاوج العمياء لا حاجة إلى محاذاة دقيقة، مثالية للمساحات الضيقة.
خفض الارتداء و الدموع يزيل الاحتكاك في التوصيل ، ويمدد عمر الجهاز.
2. تحسين المدى الطويل والموثوقية
50،000+ دورات التزاوج ️ يتحمل الاستخدام المتكرر (مقارنة بـ ~ 5000 دورة للاتصالات التقليدية).
مقاومة المياه / الغبار التصاميم المغلقة المتاحة (IP67 / IP68) للبيئات القاسية.
مقاومة الاهتزازات / الصدمات يحافظ على الاتصال في تطبيقات السيارات / الصناعية.
3ميزات السلامة المتقدمة
خالية من الشرارة يمنع القوس في البيئات القابلة للاشتعال (الطبية / الكيميائية).
مكافحة الدائرة القصيرة الحماية المدمجة لتطبيقات الطاقة.
التحكم في القطبية تصاميم قابلة للتخصيص تمنع الاتصالات العكسية.
4خصائص كهربائية عالية الأداء
مقاومة اتصال منخفضة (≤ 50mΩ)
5A + تصنيف التيار الحالي يدعم الشحن السريع والأجهزة ذات الطاقة العالية.
خيارات الوقاية من إشارات الإلكترونية الإلكترونية (EMI Shielding Options) مهمة للأجهزة الإلكترونية الحساسة.
5.مساحة و كفاءة التكلفة
التصميم المدمج يوفّر مساحة تتراوح بين 30-50٪ مقارنةً بالمتصلات التقليدية.
تخفيض الصيانة لا توجد دبوس مكسورة أو مآخذ فضفاضة.
تخصيص وحدات ️ مزج أقواس الطاقة / البيانات في رابط واحد.
تطبيقات المكونات المغناطيسية
تم تصميم موصلات UPE ذات الأداء العالي من أجل الموثوقية في مختلف الصناعات. تضمن حلولنا اتصالات آمنة وكفؤة ودائمة لمجموعة واسعة من التطبيقات:
1.إلكترونيات و PCB التكامل(مثل اتصالات لوحات PCB / كاميرات رقمية / طابعات وخرطوشات)
2.الصناعة والسيارات(السيارات الكهربائية / أجهزة الاستشعار / معدات الهاتف)
3.الأجهزة الطبية والسلامة الحرجة(أجهزة مكافحة هزة القلب) "إتصالات آمنة من الفشل للمعدات الطبية المنقذة للحياة"
التشخيص الطبي (تحويل إشارة / طاقة قابل للتعقيم وموثوق به)
4.المستهلكين والأجهزة الذكية
.أجهزة الكمبيوتر المحمولة / الأجهزة اللوحية / أجهزة الكمبيوتر الشخصية
.إضاءة LED مصابيح مسطحة، مصابيح يدوية، وأجهزة إضاءة وحدات.
.محطات الطاقة محطات شحن عالية الكفاءة خالية من الشرارة.
5.تطبيقات المنزل وIoT
.أجهزة منزلية صغيرة أجهزة تنقية الهواء والمرايا الذكية وأجهزة المطبخ.
.منتجات نقل الإشارات معدات الصوت / الفيديو، وأجهزة الاستشعار، ووحدات إنترنت الأشياء.
المزايا التنافسية لشركة "يو بي إي":
1إنتاج التكنولوجيا العالية
يستخدم تقنيات تصنيع متقدمة لجودة منتج متفوقة.
2نظام إدارة منهجي
العمليات المبسطة تضمن الكفاءة والاتساق في الإنتاج.
3شهادة ISO 9001
يظهر الالتزام بالمعايير الدولية لإدارة الجودة.
4الامتثال لـ RoHS
جميع المنتجات تلبي لوائح تقييد المواد الخطرة (RoHS) ، مما يضمن المعايير البيئية والسلامة.
5. وقت التطوير القصير
دورات إنتاج النماذج الأولية والإنتاج الأسرع، مما يسمح بتسليم السوق بشكل أسرع.
6أسعار تنافسية وجودة مستقرة
حلول فعالة من حيث التكلفة دون المساس بالموثوقية.
لماذا تختار UPE؟
خبرة التخصيص:نحن نصمم مرفقات دبوس مغناطيسية وغيرها من الحلول المخصصة لاحتياجاتك الفريدة.
دعم من نهاية إلى نهاية:من المفهوم إلى الإنتاج، نحن نقدم خدمات شاملة للبحث والتطوير والتصنيع.
تطبيقات متنوعة:يتم تحسين موصلاتنا من أجل المتانة والكفاءة والاتصال السلس عبر الصناعات.
.الشريك مع UPE للحصول على حلول مكونات مغناطيسية متطورة تجمع بين الدقة والأداء والمرونة
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
التعبئة والشحن
تخصيص متاح ️ اتصل بنا للحصول على حلول مصممة خصيصا!
