| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | VIC1450A / VIC1450B |
| الوثيقة: | VIC1450A.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | 8 دبوس الموصل المغناطيسي | المواد: | Thn ، Brass C3604 ، SUS304 ، NDFEB N52 |
|---|---|---|---|
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 1.0 ملم |
| فولاتج: | 12 فولت | حاضِر: | 3A |
| القوة المغناطيسية: | 450 جرام | الحياة الميكانيكية: | 5000 دورة دقيقة. |
| مقاومة التواصل: | 50mΩ Max (PIN) | تجربة بخاخ الملح: | 48 ساعة |
| اللون: | أسود، أصفر | ||
| إبراز: | 12 فولت 8 دبوس رابط مغناطيسي,3A مغناطيسي Pogo الدبوس رابط,مرفق بوجو المغناطيسي مخصص,3A Magnetic Pogo Pin Connector,Magnetic Pogo Pin Connector Customized |
||

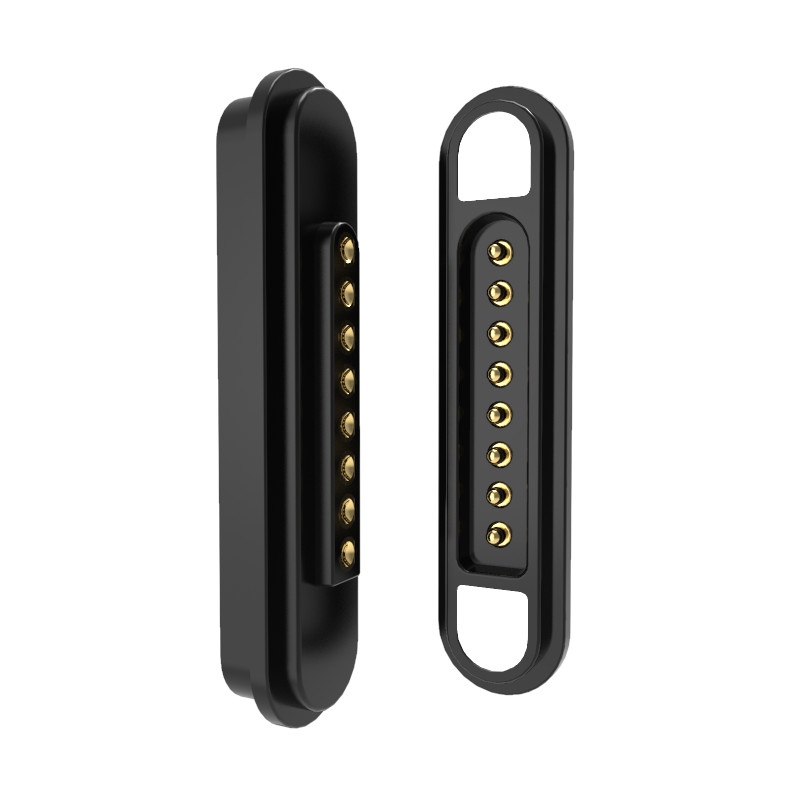

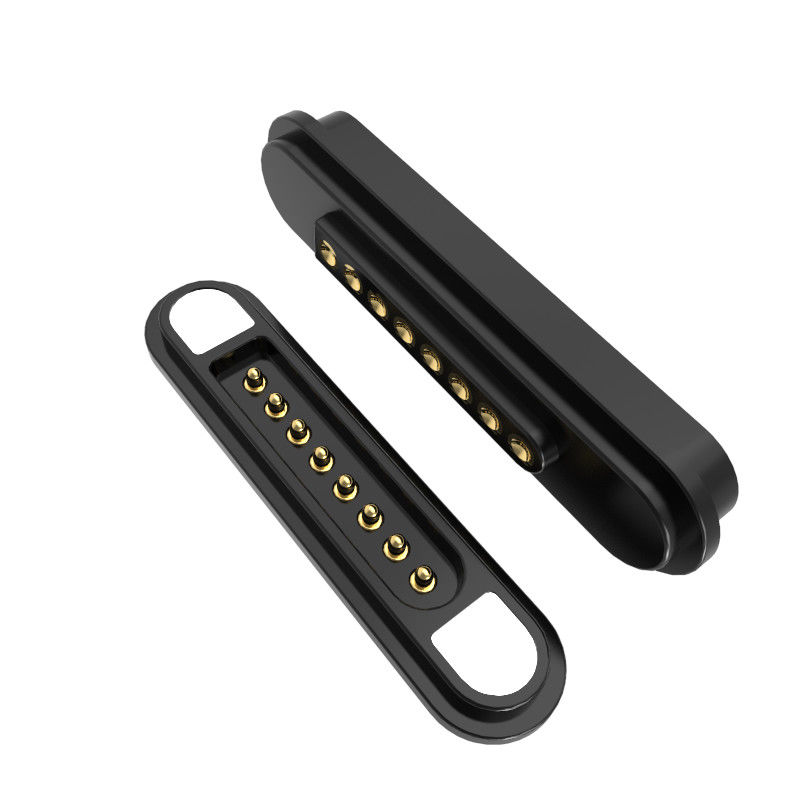

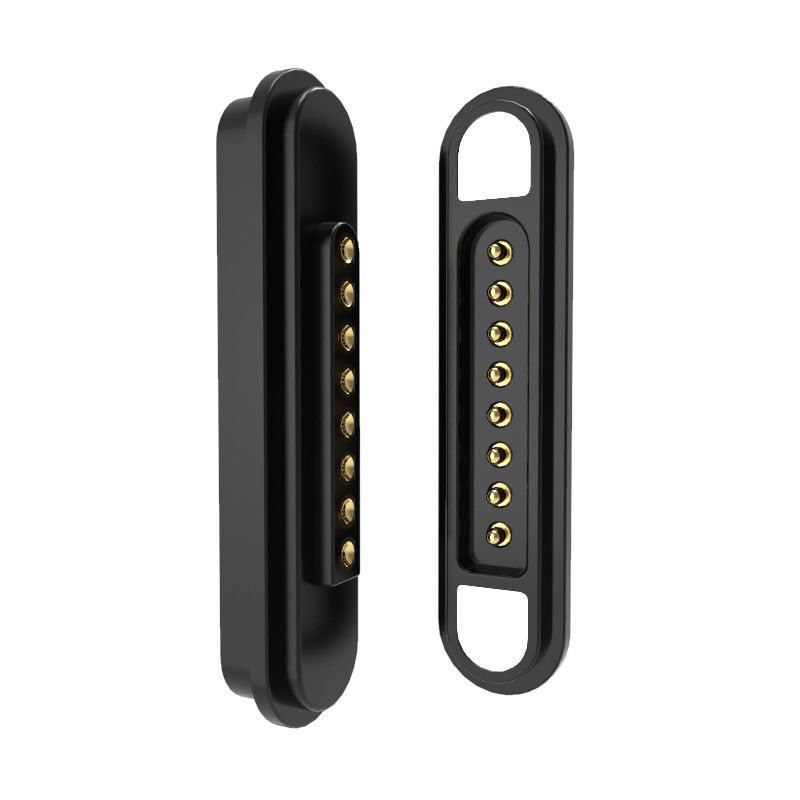

نوع محول 8 دبوس وتطبيق الطاقة ربيع مغناطيسي
يو بي إي مصنع محترف للاتصالات المغناطيسية والكابلات المغناطيسية
شركة UPE هي الشركة الرائدة في تصنيع الموصلات المغناطيسية عالية الجودة وموصلات الكابلات المغناطيسية، وتتخصص في حلول الاتصال المبتكرة والموثوقة والقابلة للتخصيص.مع فريقنا من المصممين والمهندسين الخبراء، نحن نقدم تصاميم مكونات مغناطيسية مصممة خصيصا لتلبية متطلباتك المحددة سواء كانت للتطبيقات الصناعية أو الاستهلاكية أو المتخصصة.
المواد والبناء
"بوجو بين" / "بين الإناث":
المواد الأساسية:النحاس
طلاء:الذهب (أو) على النيكل (ني) من أجل التوصيل المتفوق ومقاومة التآكل.
غطاء بلاستيكي:
المواد:HTN + 30٪ UL94 V-0 (أسود) مقاوم لدرجات الحرارة العالية ، مضاد للاحتراق.
المغناطيس:
الدرجة: NdFeB N52 (غناطيس الأرض النادرة عالي الأداء)
الصفائح: النيكل (ني) من أجل المتانة.
الأداء الميكانيكي:
قوة الربيع:80 غرام ± 20 غرام (في ضربة عمل 1.0 ملم).
الحياة الميكانيكية:501000 دورة على الأقل
القوة المغناطيسية:> 450 غراماً (تثبيت آمن).
مقاومة البيئة:
اختبار رش الملح:48 ساعة (مقاومة للتآكل)
.
الأداء الكهربائي:
الجهد القياسي:12 فولت
التيار المشكل:5.0A
مقاومة الاتصال:≤50mΩ (في كل دبوس).
اختبار الجهد العالي:
التيار الكهربائي 1000 فولت / 0.5mA / 3 ثانية.
DC 1000V / 0.5mA / 3 ثانية.
تصميم السلامة:الحماية من الدائرة القصيرة
الامتثال والشهادات
متوافقة مع ROHS و REACH️ صديقة للبيئة وآمنة للمواد المقيدة.
المزايا الرئيسية للموصول المغناطيسي
✅ البناء القوي: البلاستيك المقاوم للاحتراق ، والاتصالات المطبقة بالذهب ، ومغناطيسات N52 تضمن طول العمر.
✅ دقة عالية: تحملات ضيقة (على سبيل المثال، قوة الربيع ± 20g) لتحقيق أداء ثابت.
✅ محورية على السلامة: تمر اختبارات كهربائية وبيئية صارمة (1000 فولت HV ، رش الملح).
✅ متعددة الاستخدامات: مثالية للتطبيقات التي تتطلب اتصالات عالية التيار عالية الموثوقية.
معايير الاتصالات المغناطيسية ذات 8 دبوس:
|
الاسم |
8Pin الاتصالات المغناطيسية |
|
الدبوس |
8 دبوس أو مخصصة |
|
الارتفاع |
2.20ملم |
|
النوع |
الزاوية المستقيمة |
|
دبوس البوغو |
النحاس |
|
السكن |
أسود HTN + 30%GF UL94 V-0 |
|
مغناطيس |
بور الحديد النيوديميوم |
|
الصف المغناطيسي |
N52 ((كمتطلبات) |
|
القوة المغناطيسية |
450G |
|
قوة الربيع |
80g±20g,at1.0(م.م) قردة عاملة |
|
الحياة الميكانيكية |
5000 دورة دقيقة |
|
التيار الحالي |
3.0أ |
|
الجهد |
12 فولت DC |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
هـاختبار الجهد |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC. |
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |

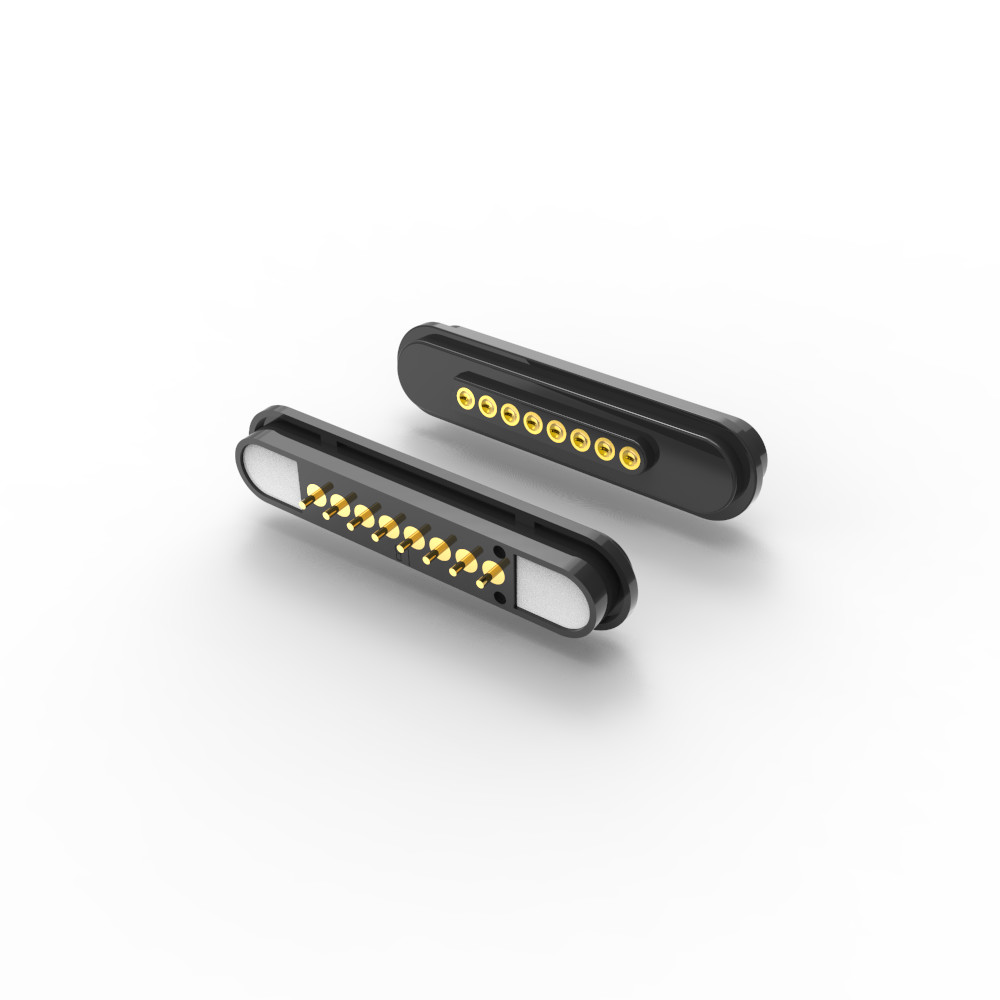

مكونات مغناطيسية ذكرية ذات 8 أعواد:

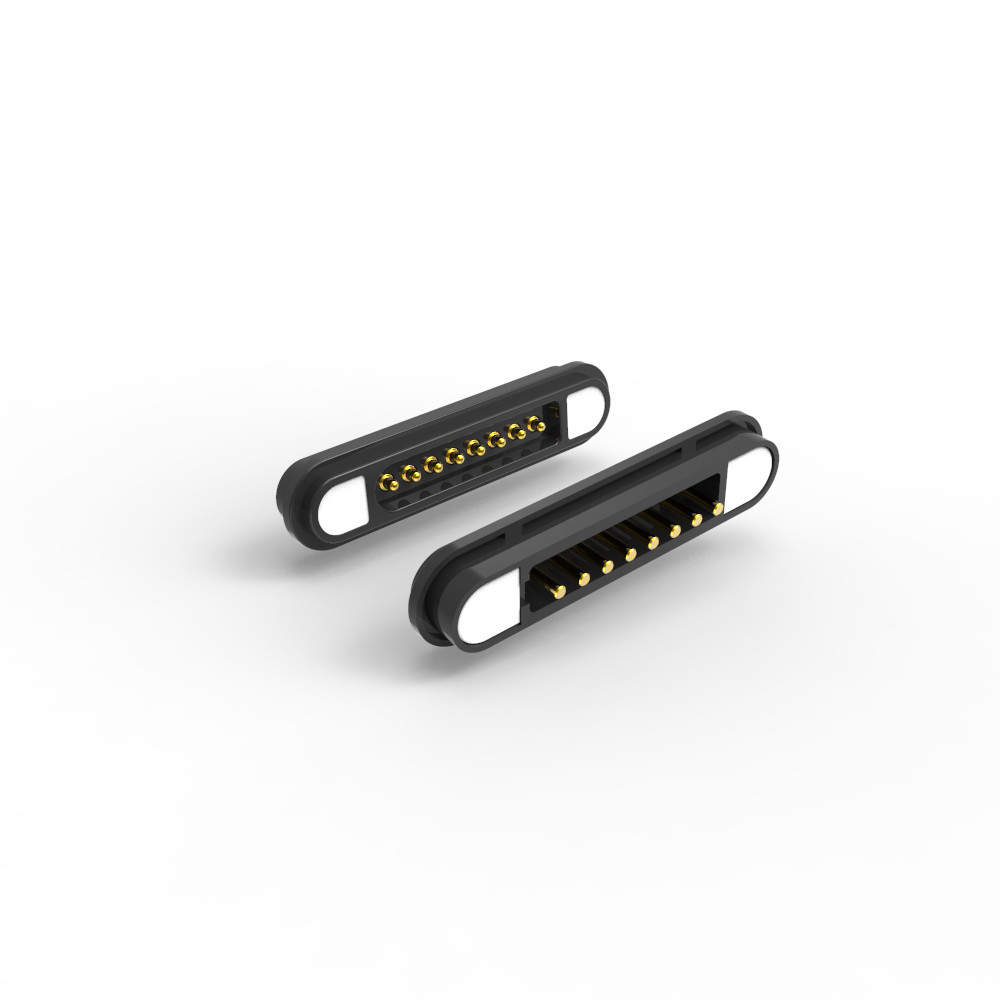

مرفقات مغناطيسية أنثوية ذات 8 أعواد:
تخطيط للوح الالكتروني الموصى به:
تسامح التخطيط: ± 0.05mm
المزايا التنافسية لشركة "يو بي إي":
1إنتاج التكنولوجيا العالية
يستخدم تقنيات تصنيع متقدمة لجودة منتج متفوقة.
2نظام إدارة منهجي
العمليات المبسطة تضمن الكفاءة والاتساق في الإنتاج.
3شهادة ISO 9001
يظهر الالتزام بالمعايير الدولية لإدارة الجودة.
4الامتثال لـ RoHS
جميع المنتجات تلبي لوائح تقييد المواد الخطرة (RoHS) ، مما يضمن المعايير البيئية والسلامة.
5. وقت التطوير القصير
دورات إنتاج النماذج الأولية والإنتاج الأسرع، مما يسمح بتسليم السوق بشكل أسرع.
6أسعار تنافسية وجودة مستقرة
حلول فعالة من حيث التكلفة دون المساس بالموثوقية.
لماذا تختار UPE؟
خبرة التخصيص:نحن نصمم مرفقات دبوس مغناطيسية وغيرها من الحلول المخصصة لاحتياجاتك الفريدة.
دعم من نهاية إلى نهاية:من المفهوم إلى الإنتاج، نحن نقدم خدمات شاملة للبحث والتطوير والتصنيع.
تطبيقات متنوعة:يتم تحسين موصلاتنا من أجل المتانة والكفاءة والاتصال السلس عبر الصناعات.
الشريك مع UPE للحصول على حلول مكونات مغناطيسية متطورة تجمع بين الدقة والأداء والمرونة
تطبيقات الاتصالات المغناطيسية:
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
