| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | VIC1402A/ VIC1402B |
| الوثيقة: | VIC1402A.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | أجهزة ربط مغناطيسية | المواد: | Thn ، Brass C3604 ، SUS304 ، NDFEB N52 |
|---|---|---|---|
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 1.0 ملم |
| فولاتج: | 12 فولت | حاضِر: | 5A |
| القوة المغناطيسية: | 450 جرام | الحياة الميكانيكية: | 5000 دورة دقيقة. |
| مقاومة التواصل: | 50mΩ Max (PIN) | تجربة بخاخ الملح: | 48 ساعة |
| اللون: | أسود، أصفر | ||
| إبراز: | وصلات مغناطيسية زاوية مستقيمة,8 دبوس ربيع محملة المرفق,ربيع محملة المرفق الذكور,8 Pin Spring Loaded Connector,Spring Loaded Connector Male |
||

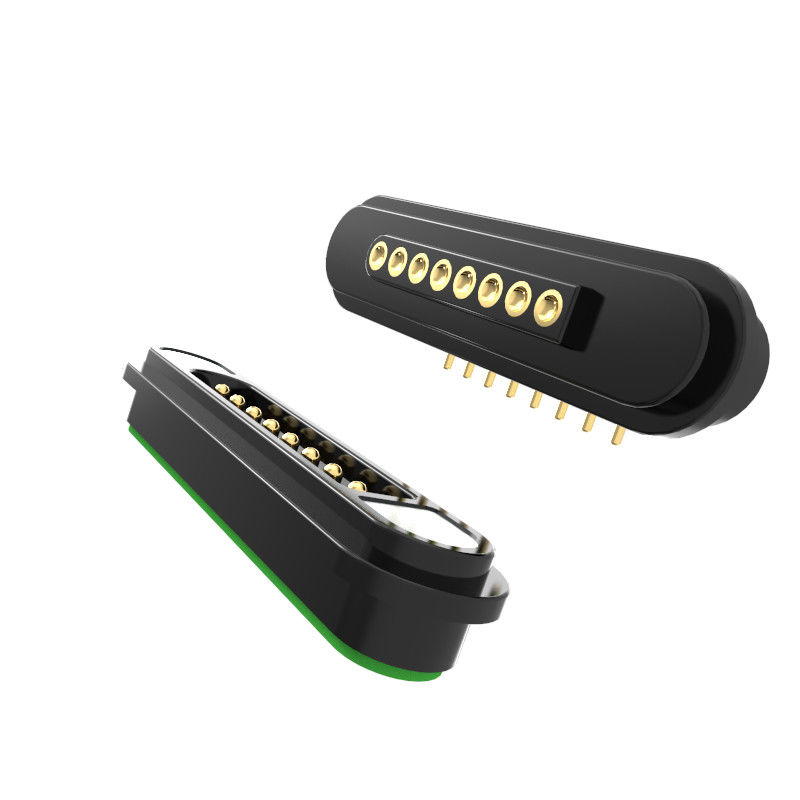

الزاوية اليمنى 8pin الذكور الإناث مغناطيسية بوجو دبوس شحن ربيع محملة المرفق، الدبوس الإناث مغامرة.
1المواد والبناء
الإبرة المعدنية
النحاس المطلي بالذهب (لمقاومة التآكل والقيادة)
غطاء بلاستيكي:
HTN (النايلون عالي الحرارة) + 30٪ ملء.
تصنيف UL94 V-0 (متخلف للنار ، يطفئ بنفسه).
اللون الأسود، قادر على تحمل درجات الحرارة العالية.
المغناطيس:
المغناطيس الدائم (قوة مغناطيسية عالية) من بور الحديد النيوديميوم (NdFeB).
طلاء بالراتنج الايبوكسي الاختياري لمقاومة التآكل (جاوز اختبار رش الملح لمدة 48 ساعة).
2الخصائص الميكانيكية
قوة الربيع:80 غرام ± 20 غرام عند ارتفاع العمل 1.0 (يضمن ضغط اتصال مستقر).
عمر الخدمة:50،000 دورة تزاوج
قوة الجاذبية المغناطيسية≥ 450 جرام بينالأجزاء الذكورية والإناثية (مقبض قوي للربط الآمن).
3الخصائص الكهربائية
الجهد القياسي:12 فولت
مستمرةالعملالتيار:5.0A
مقاومة الاتصال (البين):≤50mΩ (معوقة منخفضة لنقل الطاقة بكفاءة).
اختبار الجهد العالي:
التيار المتردد 1000 فولت، 0.5mA، 3 ثانية
DC 1000V، 0.5mA، 3 ثانية
السلامة والامتثال
تصميم مكافحة الدائرة القصيرة:يمنع الحوادث الكهربائية
علامة القطبية والاتجاه:تحديد واضح للتزاوج الصحيح
المعايير البيئية:
متوافقة مع ROHS و REACH(خالية من الرصاص وخالية من المواد الخطرة)
شرح تطبيق المنتج ((لا يقتصر على ما يلي):
1. يمكن لحام لوحة PCB مع وصلة في ؛
2صناعة العفن والصناعة بالحقن
معايير الاتصالات المغناطيسية ذات 8 دبوس:
|
الاسم |
8Pin الاتصالات المغناطيسية |
|
الدبوس |
8 دبوس أو مخصصة |
|
الارتفاع |
2.20ملم |
|
النوع |
الزاوية المستقيمة |
|
دبوس البوغو |
النحاس |
|
السكن |
أسود HTN + 30%GF UL94 V-0 |
|
مغناطيس |
بور الحديد النيوديميوم |
|
الصف المغناطيسي |
N52 ((كمتطلبات) |
|
القوة المغناطيسية |
450G |
|
قوة الربيع |
80g±20g,at1.0(م.م) قردة عاملة |
|
الحياة الميكانيكية |
5000 دورة دقيقة |
|
التيار الحالي |
5.0أ |
|
الجهد |
12 فولت DC |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
هـاختبار الجهد |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC. |
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
مكونات مغناطيسية ذكرية ذات 8 أعواد:
مرفقات مغناطيسية أنثوية ذات 8 أعواد:
تخطيط للوح الالكتروني الموصى به:
تسامح التخطيط: ± 0.05mm
المزايا التنافسية لشركة "يو بي إي":
1إنتاج التكنولوجيا العالية
يستخدم تقنيات تصنيع متقدمة لجودة منتج متفوقة.
2نظام إدارة منهجي
العمليات المبسطة تضمن الكفاءة والاتساق في الإنتاج.
3شهادة ISO 9001
يظهر الالتزام بالمعايير الدولية لإدارة الجودة.
4الامتثال لـ RoHS
جميع المنتجات تلبي لوائح تقييد المواد الخطرة (RoHS) ، مما يضمن المعايير البيئية والسلامة.
5. وقت التطوير القصير
دورات إنتاج النماذج الأولية والإنتاج الأسرع، مما يسمح بتسليم السوق بشكل أسرع.
6أسعار تنافسية وجودة مستقرة
حلول فعالة من حيث التكلفة دون المساس بالموثوقية.
لماذا يختار الزبائننا؟
1خدمة التخصيص المهنية
2القدرة على إنتاج عينات سريعة
3نظام مراقبة جودة صارم
4. التجهيز مع المكونات المستوردة
5معدات اختبار عالية الدقة
6إجراءات معقولة للسيطرة على التكاليف
7المعايير البيئية للمنتجات
تطبيقات الاتصالات المغناطيسية:
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
