| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | VIC1302A/ VIC1302B |
| الوثيقة: | VIC1302A.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | أجهزة ربط مغناطيسية | المواد: | Thn ، Brass C3604 ، SUS304 ، NDFEB N52 |
|---|---|---|---|
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 1.0 ملم |
| فولاتج: | 12 فولت | حاضِر: | 5A |
| القوة المغناطيسية: | 450 جرام | الحياة الميكانيكية: | 5000 دورة دقيقة. |
| مقاومة التواصل: | 50mΩ Max (PIN) | تجربة بخاخ الملح: | 48 ساعة |
| اللون: | أسود، أصفر | ||
| إبراز: | 5A الاتصالات المغناطيسية,الموصلات المغناطيسية 7 دبوس,المغناطيسية الذكور الإناث رابط الزاوية اليمنى,Magnetic Connectors 7 Pin,Magnetic Male Female Connector Right Angle |
||

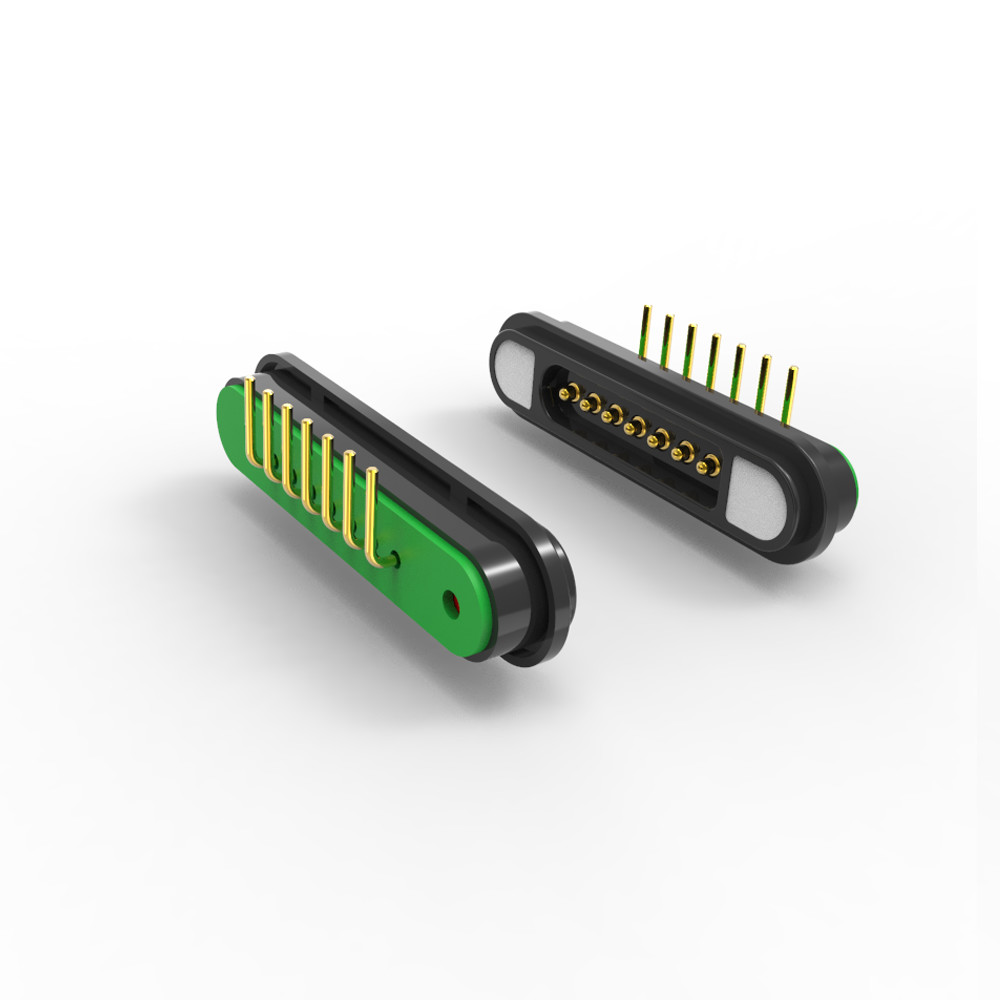

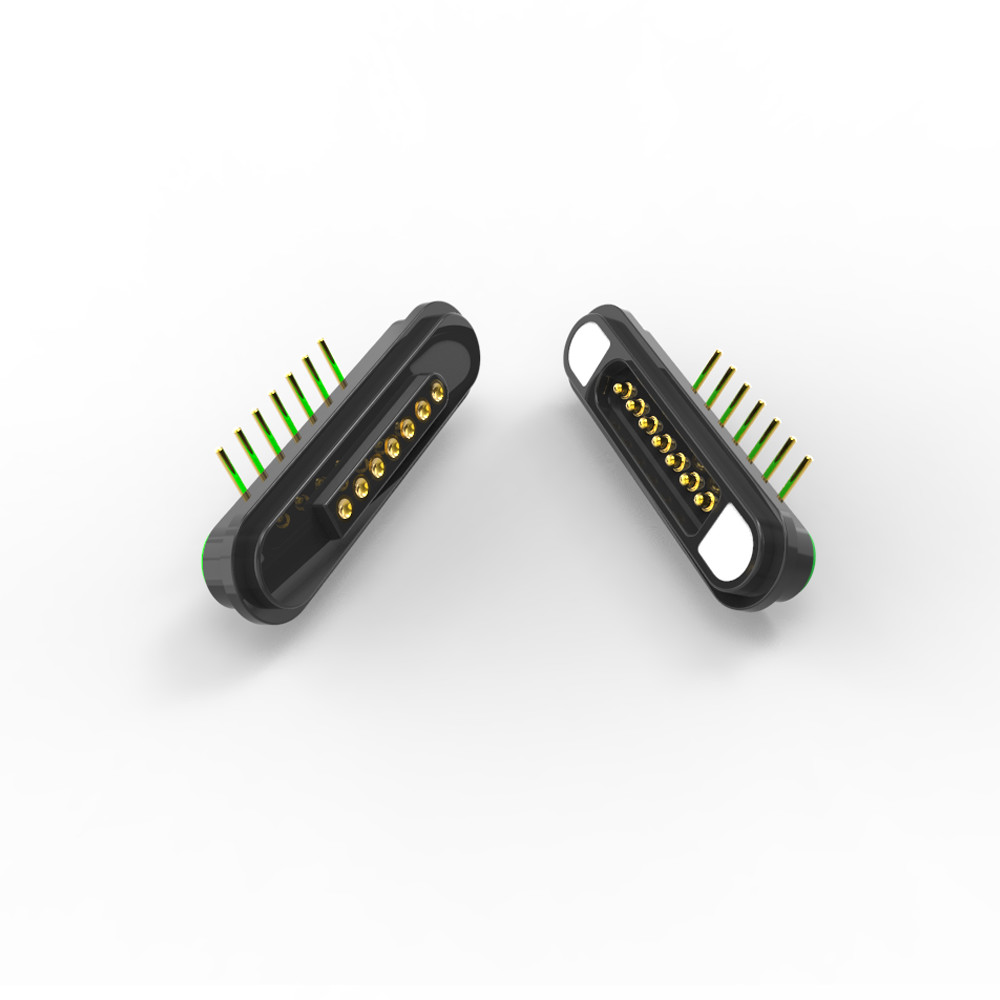

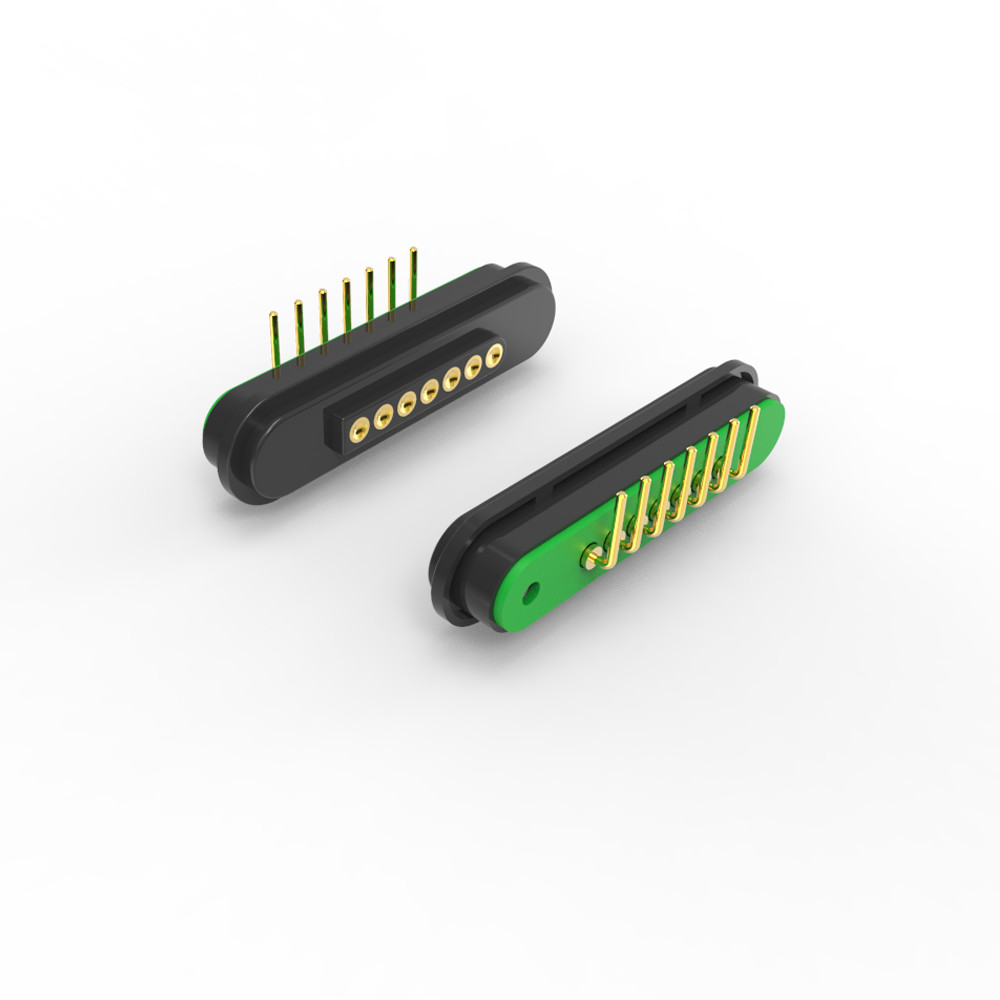

5A 2.2mm مساحة 7pin الذكور الإناث الزاوية اليمنى بوجو الدبوس المغناطيسي
المرفق المغناطيسي ذو 7 أقلام هو حل مضغوط لترابط التيار المتوسط مصمم للاتصالات الآمنة القابلة للفصل في الإلكترونيات.
المواصفات الرئيسية:
تيار العمل المستمر:5A
الجهد القياسي:12 فولت
(بيتش)2.2 ملم (مسافة صغيرة لخطط PCB كثيفة).
رقم الدبوس:7 دبوس (الزوج الذكور + الإناث).
تصميم الزاوية اليمنى:يوفر مساحة في الحواجز الضيقة.
اتصالات بوجو بين:محمل بالربيع لربطات موثوقة منخفضة المقاومة
الجنس:النسخ الذكورية والأنثوية المتاحة (زوج التزاوج).
قوة الجذب المغناطيسية بين واجهة التوصيل الذكورية والأنثوية من 7pin الزاوية اليمنى المغناطيسية هو > 450 غرام (ج) ،وهو أمر بالغ الأهمية للاتصالات المستقرة في التهابات عالية أو التطبيقات المحمولة. يستخدم المرفق المغناطيسي الذكور والإناث مغناطيسات النيوديميوم من الدرجة N52، N52 هي أعلى درجة من مغناطيسات النيوديميوم المتاحة تجارياً، وهي دائمة عالية الأداء.
التطبيقات:
الإلكترونيات المندمجية:الـ (بي سي بي) السريع الإفراج، معدات الاختبار.
الأجهزة الاستهلاكية:منافذ الشحن / البيانات المغناطيسية (مثل الأجهزة القابلة للارتداء ، إنترنت الأشياء).
المعدات الطبية والصناعية:وصلات قابلة لإعادة الاستخدام للتشخيص
الطائرات بدون طيار والروبوتات:اتصالات الطاقة/الإشارة القابلة للفصل
المزايا:
✅توفير المساحة:الزاوية المستقيمة + مسافة 2.2 ملم تناسب الأجهزة الصغيرة
✅الصمود:عقدة البوغو تتحمل دورات التزاوج المتكررة، اختبار الحياة أكثر من 5000 مرة الحد الأدنى
✅سهلة الاستخدام:التنسيق المغناطيسي يسهل الاتصالات
✅التشكيلات:استبدال / ترقية سهلة.
معايير الاتصالات المغناطيسية ذات 7 دبوس:
|
الاسم |
مكونات مغناطيسية ذات 7 دبوس |
|
الدبوس |
7 دبوس أو مخصصة |
|
الارتفاع |
2.20ملم |
|
النوع |
الزاوية المستقيمة |
|
دبوس البوغو |
النحاس |
|
السكن |
أسود HTN + 30%GF UL94 V-0 |
|
مغناطيس |
بور الحديد النيوديميوم |
|
الصف المغناطيسي |
N52 ((كمتطلبات) |
|
القوة المغناطيسية |
450G |
|
قوة الربيع |
80g±20g,at1.0(م.م) قردة عاملة |
|
الحياة الميكانيكية |
5000 دورة دقيقة |
|
التيار الحالي |
5أ |
|
الجهد |
12 فولت DC |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
هـاختبار الجهد |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC. |
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
7 أزرار من ذكر الزاوية اليمنى المغناطيسية:
7 دبوسات إمرأة زاوية مستقيمة مغناطيسية:
تخطيط للوح الالكتروني الموصى به:
تسامح التخطيط: ± 0.05mm
لماذا يختار الزبائننا؟
1التخصيص والمرونة
2العينات السريعة = وقت تسويق أسرع
3.كل رابط يخضع لفحص جودة صارم
فحص المواد الواردة
فحص الجودة المستمر
100% اختبار نهائي
التتبع والامتثال
4مرونة مراقبة الجودة التي تركز على العملاء
5.التعاون في الوقت الحقيقي
تطبيقات الاتصالات المغناطيسية:
يمكننا توفير خدمة التصميم
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
التعبئة والشحن
أي سؤال، يرجى إرسالها إلىالاتحاد@upetech.net
