| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | VIC1202A/ VIC1202C |
| الوثيقة: | VIC1202A.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | أجهزة ربط مغناطيسية | يقذف: | 2.2 ملم |
|---|---|---|---|
| المواد: | Thn ، Brass ، Sus304 ، NDFEB N52 | قوة الربيع: | 80g ± 20g |
| سمك القزم العامل: | 1.0 ملم | حاضِر: | 5.0A |
| فولاتج: | 12 فولت | القوة المغناطيسية: | 600 جرام |
| الحياة الميكانيكية: | 50000 دورة دقيقة | مقاومة التواصل: | 50mΩ Max (PIN) |
| تجربة بخاخ الملح: | 48 ساعة | ||
| إبراز: | وصلات مغناطيسية زاوية مستقيمة,رابط مغناطيسي 6 دبوس,وصلات الطاقة المغناطيسية 2.2mm Pitch,Magnetic Connectors 6 Pin,Magnetic Power Connectors 2.2mm Pitch |
||

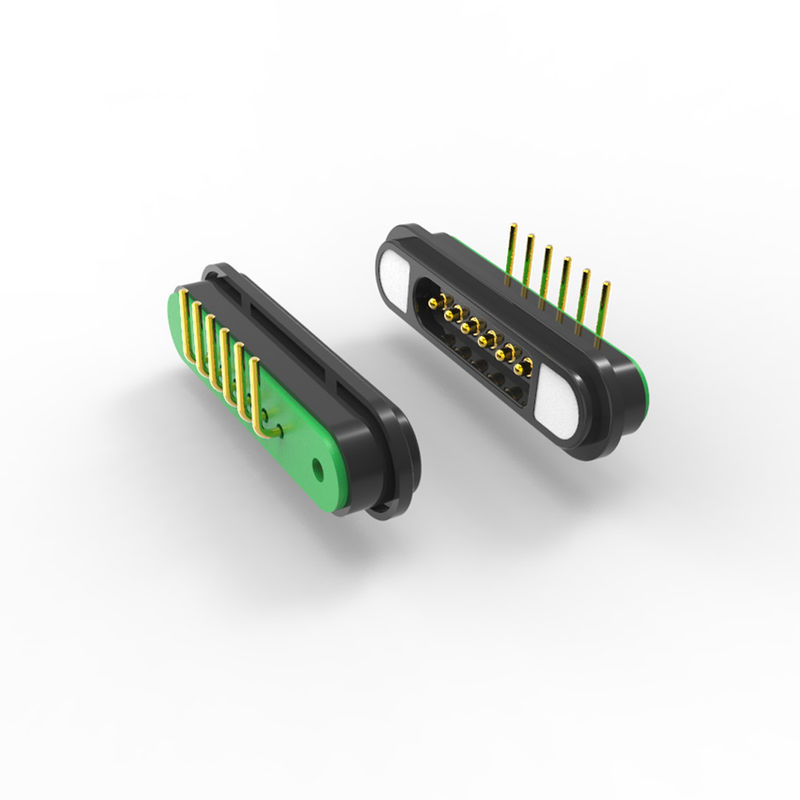

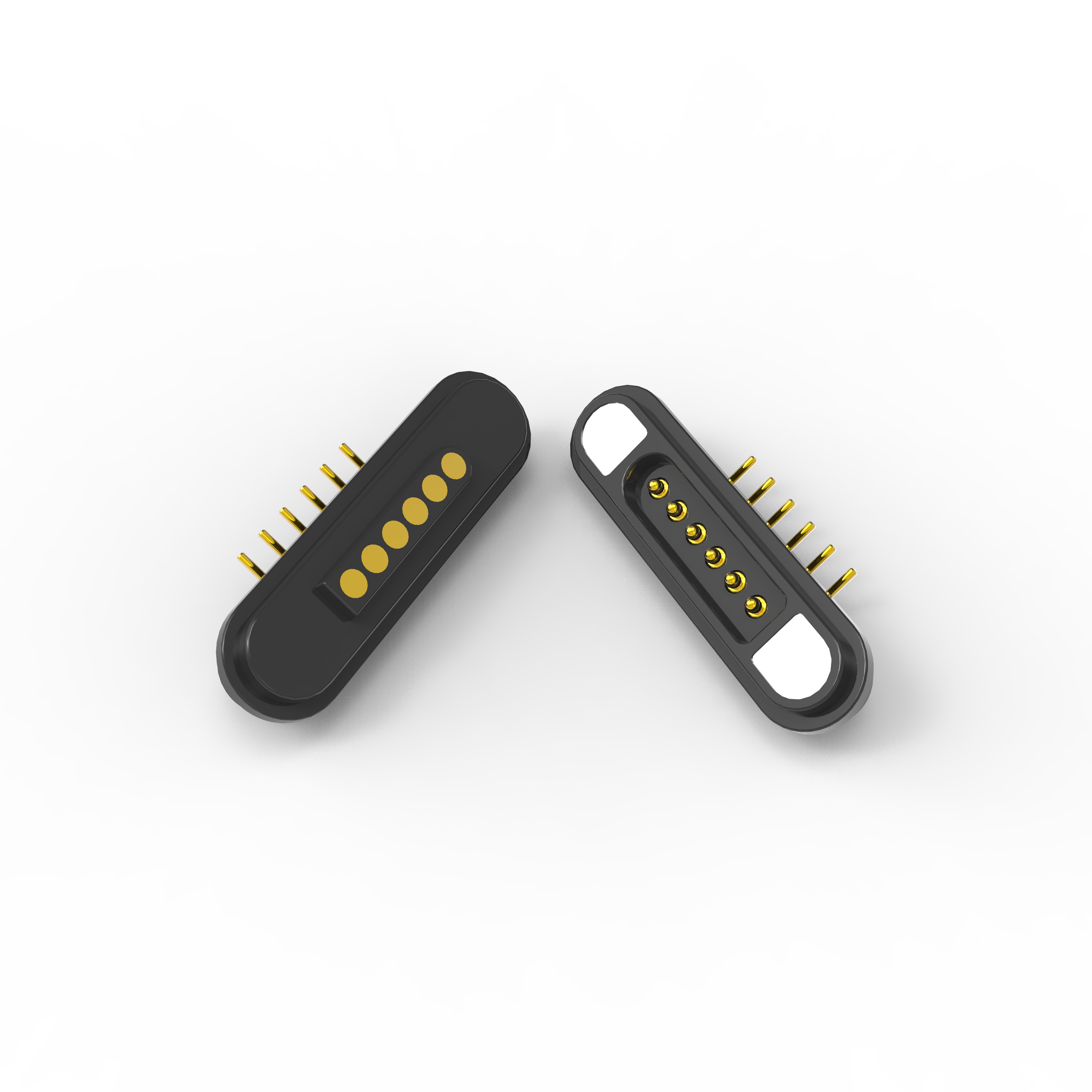

الزاوية المستقيمة 6Pin الذكور والإناث مغناطيسية شحن كابل رابط للروبوت، والعقدة الإناث هو الطائرة
1.الخصائص الرئيسية
.مغناطيسات النيوديميوم (NdFeB) بقوة الاحتفاظ ≥ 600G للتوصيل التطبيقي.
.تصميم التنسيق الذاتي
√تشكيل الزاوية اليمنى 6-البين
.توفير مساحة 90 درجة من الجهاز (خيارات لحام / SMT).
.الخروج: 2x الطاقة (+ 12V / GND) + 2x البيانات + 2x محجوزة (يمكن تخصيصها).
√High المدى الطويل
.50،000+ دورات التزاوج (الربيع محملة بالدبابيس المصفوفة بالذهب).
.خيار معدل IP67 (عازم على الغبار / الماء للروبوتات الصناعية).
√السلامة والامتثال
.تصميم مضاد للشرارة (أدوات شحن مسبقة منخفضة الجهد).
.الحماية من الدائرة القصيرة / الحماية من التيار الزائد
.متوافقة مع RoHS و REACH و UL94 V-0
2المواصفات التقنية
|
الفئة |
المعلم |
القيمة |
|
الكهرباء |
تصنيف الجهد |
12 فولت DC |
|
التيار المستمر |
5A (على دبوس الطاقة) |
|
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
|
الميكانيكية |
الربيع القوة |
80 غرام ± 20 غرام |
|
القوة المغناطيسية |
600G |
|
|
درجة حرارة العمل |
-40°C إلى +105°C |
|
|
المواد |
السكن |
HTN + 30% UL94 V-0 أسود |
|
الاتصالات |
النحاس + صبغ الذهب |
|
|
مغناطيس |
بور الحديد النيوديميوم |
الرسم التقني للصلة المغناطيسية ذات الزاوية اليمنى الذكورية:
الرسم التقني للصلة المغناطيسية ذات الزاوية اليمنى للأنثى 6Pin:
لماذا تختار UPE:
النماذج الأولية السريعة: 3-5 أيام للعينات
. فعالة من حيث التكلفة: أسعار MOQ تنافسية
ضمان الجودة: 100% اختبار آلي
إنتاج عالي التقنيةمع الهندسة الدقيقة
مراقبة جودة منهجيةلتحقيق أداء ثابت
مزايا الجهاز المغناطيسي:
1) تجربة الامتصاص التلقائي المتصلة؛ عملية سهلة؛
2) يستخدم واجهة مغناطيسية لإزالة الجهاز بسهولة.
3) دورة حياة عالية. يدعم 50،000-300،000 مرة حياة إعادة الارتباط؛
4)من السهل تخصيص تصميم مضاد للماء، والأنثى يمكن أن تحقق مقاومة للغبار والماء (IP68) ؛
5)دعم التيار العالي (3A-20A) ، إعادة الشحن أسرع.
6)درجة التآكل الممتازة (48H-120H) تلبي البيئات القاسية.
8) الشكل مخصص لتلبية مطابقة شكل المنتج، وتحسين نقطة بيع المنتج؛
9)وضع المغناطيس، واستخدام المغناطيسات والبنية لحماية الدوائر المزدوجة
التوجيه ((هو موجه للمستخدم وسهل الاستخدام)
10) قابلية التوسع الممتازة، يمكن تحقيق ((كشف إشارة الطاقة الفيديو الصوت جاك الخ) ؛
11) وقت التطوير قصير ، والقالب منخفض التكلفة للتخصيص ؛
12) توفير إشارة موثوقة إشارة RF عالية.0
تطبيقات الاتصالات المغناطيسية:
كيفية وضع الطلب
* يمكنك أن ترسل لنا الرسم أو عينة
* فريق الهندسة المهنية لدينا تجري التقييم
* أنت تقارن الرسم ونحن نقوم بعمل العينة لإرسال لك
* اختبر العينة وافق عليها، ثم ضع طلب ويدفع الودائع 50%
* بدأنا في صنع المنتج
* عندما تنتهي البضاعة، نلتقط الصور للشيك الخاص بك ثم تدفع الرصيد
*نحن نوصل المنتجات لك مع DHL، TNT،UPS،Fedex
مدة الدفع:T/T، 50% إيداع، 50% رصيد
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
