| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | VIC1202A /VIC1202B |
| الوثيقة: | VIC1202A.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | أجهزة ربط مغناطيسية | المواد: | Thn ، Brass ، Sus304 ، NDFEB N52 |
|---|---|---|---|
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 1.0 ملم |
| حاضِر: | 5.0A | فولاتج: | 12 فولت |
| القوة المغناطيسية: | 600 جرام | الحياة الميكانيكية: | 50000 دورة دقيقة |
| مقاومة التواصل: | 50mΩ Max (PIN) | تجربة بخاخ الملح: | 48 ساعة |
| إبراز: | 6 أدوات اتصال مغناطيسية,المكونات المغناطيسية 5A,5A الزاوية اليمنى Pogo Pin Connector,Magnetic Connectors 5A,5A Right Angle Pogo Pin Connector |
||

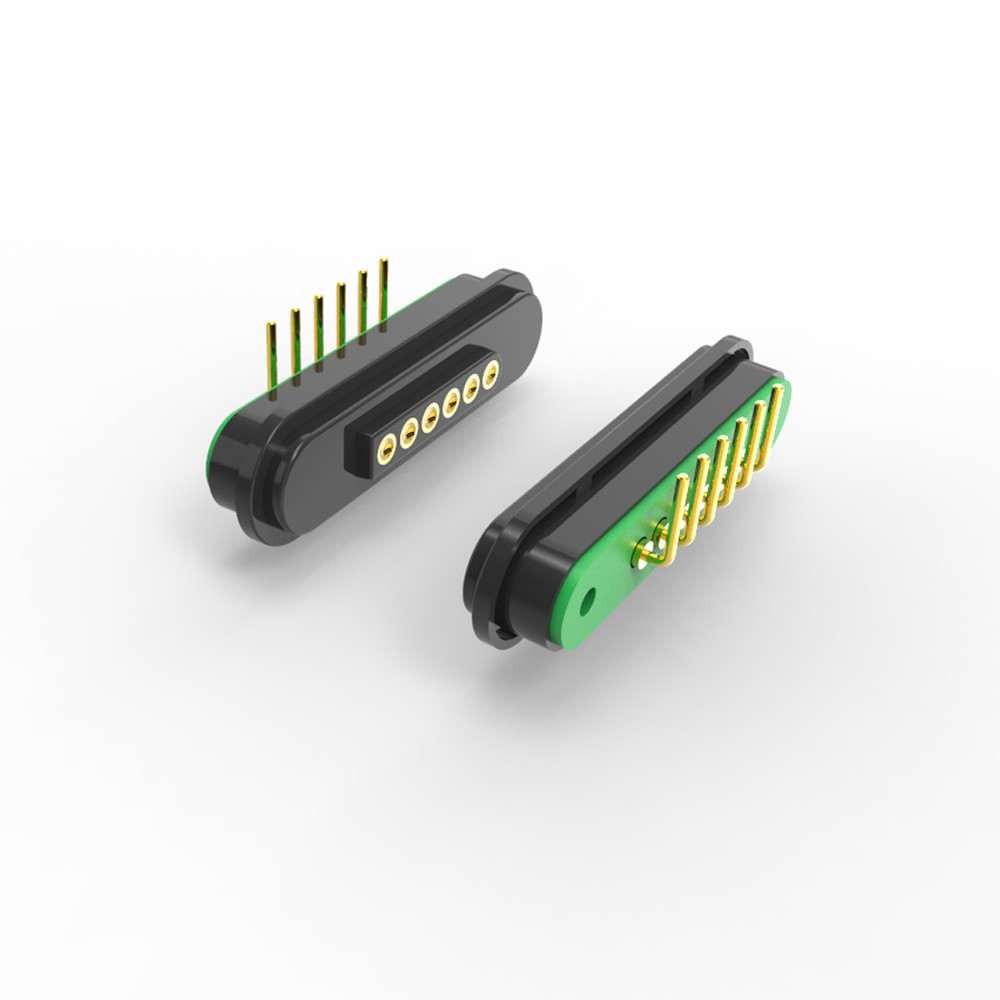

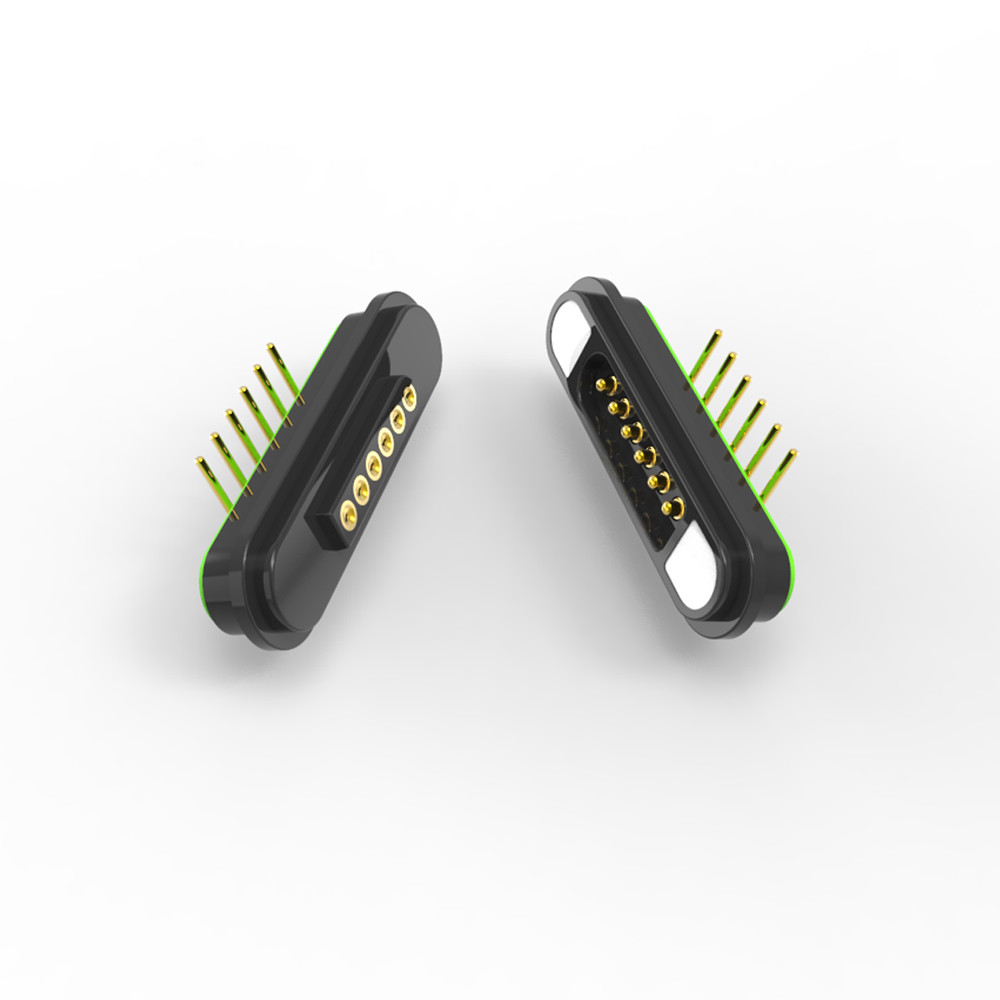

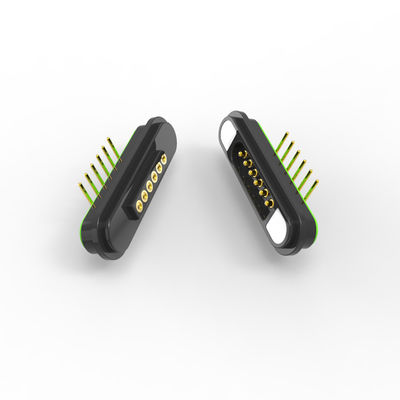

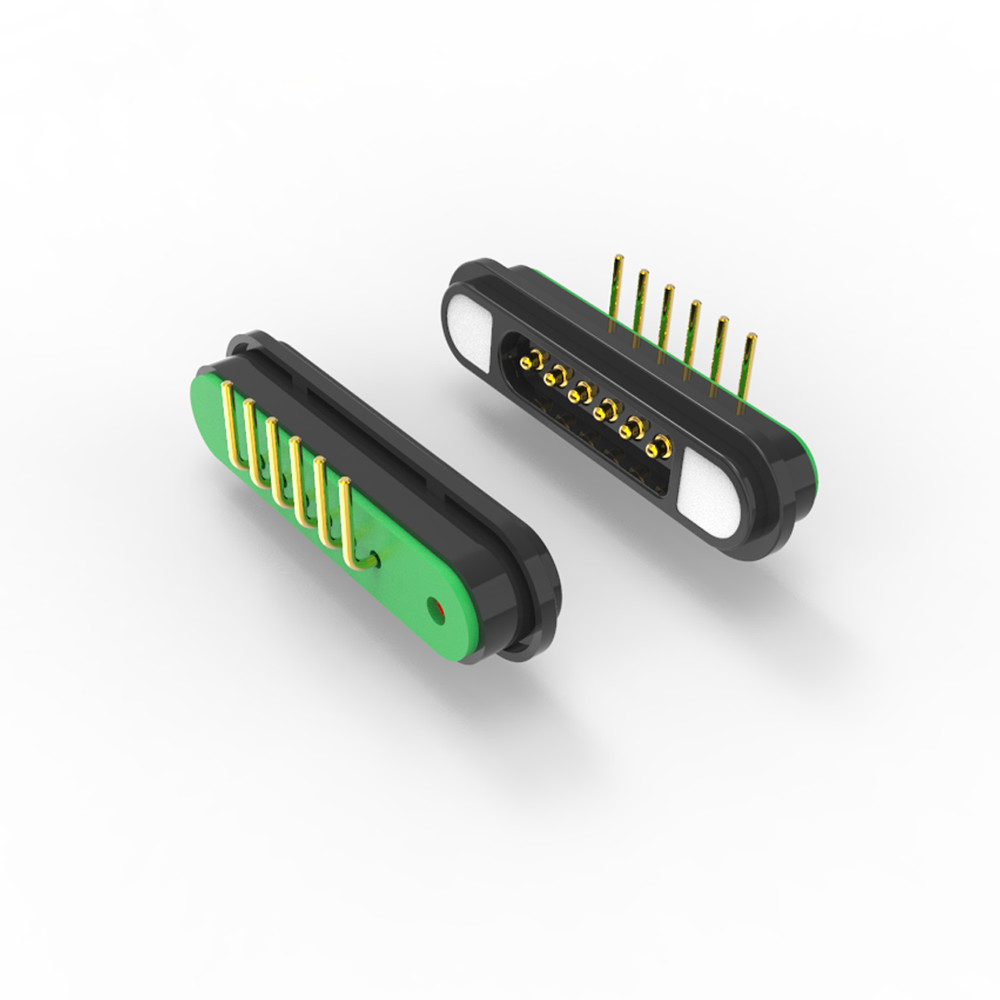

5A 6pin الذكور والإناث الزاوية المستقيمة المقابس المغناطيسية للجهاز المحمول، والعقدة الإناث هو سطح مجعد.
*المصفوفة بالذهب، غطاء HTN، مغناطيس NdFeB، 12V / 5A، UL94 V-0*
تصميم الزاوية المستقيمة: يوفر مساحة لتثبيت PCB في الأجهزة المدمجة.
تكوين 6 دبوس: يدعم إشارات الطاقة (12 فولت / 5A) + بيانات.
ربط مغناطيسي قوي: قوة الاحتفاظ ≥600G (مغناطيس NdFeB).
متانة كبيرة: 50,000+ دورات التزاوج، UL94 V-0 مضاد للحريق.
تصميم مكافحة الدائرة القصيرةمع علامة قطبية واضحة
|
مكون |
المواصفات |
|
الاتصالات |
6 دبوس (رجل / امرأة) ، قاعدة نحاسية مع طبقة ذهبية (مقاومة ≤ 50mΩ). |
|
السكن |
HTN + 30٪ ملء، UL94 V-0 الأسود (مقاوم لدرجات الحرارة العالية). |
|
مغناطيس |
NdFeB (النيوديميوم) مع طبقة إيبوكسي اختياري (جاوز اختبار رش الملح لمدة 48 ساعة). |
|
المعلم |
القيمة |
|
قوة الربيع (في كل دبوس) |
80 غرام ± 20 غرام @ 1,0 ملم الانحناء. |
|
القوة المغناطيسية |
≥ 600G (التماسك بين الذكور والإناث). |
|
الجهد القياسي |
12 فولت متزامن |
|
التصنيف الحالي |
3A مستمر / 4A الذروة. |
|
مقاومة الاتصال |
≤50mΩ لكل دبوس. |
|
درجة حرارة العمل |
-30 درجة مئوية إلى +85 درجة مئوية |
الرسم التقني للواصل الذكور 5Pin (الأبعاد الرئيسية):
الرسم التقني للصلة المغناطيسية الأنثوية ذات 5 دبوس (الأبعاد الرئيسية):
لماذا تختار UPE:
النماذج الأولية السريعة: 3-5 أيام للعينات
. فعالة من حيث التكلفة: أسعار MOQ تنافسية
ضمان الجودة: 100% اختبار آلي
إنتاج عالي التقنيةمع الهندسة الدقيقة
مراقبة جودة منهجيةلتحقيق أداء ثابت
مزايا الجهاز المغناطيسي:
1) تجربة الامتصاص التلقائي المتصلة؛ عملية سهلة؛
2) يستخدم واجهة مغناطيسية لإزالة الجهاز بسهولة.
3) دورة حياة عالية. يدعم 50،000-300،000 مرة حياة إعادة الارتباط؛
4)من السهل تخصيص تصميم مضاد للماء، والأنثى يمكن أن تحقق مقاومة للغبار والماء (IP68) ؛
5)دعم التيار العالي (3A-20A) ، إعادة الشحن أسرع.
6)درجة التآكل الممتازة (48H-120H) تلبي البيئات القاسية.
8) الشكل مخصص لتلبية مطابقة شكل المنتج، وتحسين نقطة بيع المنتج؛
9)وضع المغناطيس، واستخدام المغناطيسات والبنية لحماية الدوائر المزدوجة
التوجيه ((هو موجه للمستخدم وسهل الاستخدام)
10) قابلية التوسع الممتازة، يمكن تحقيق ((كشف إشارة الطاقة الفيديو الصوت جاك الخ) ؛
11) وقت التطوير قصير ، والقالب منخفض التكلفة للتخصيص ؛
12) توفير إشارة موثوقة إشارة RF عالية.0
تطبيقات الاتصالات المغناطيسية:
