| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | VIC0750A /VIC0750B |
| الوثيقة: | VIC0750A.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | 5 دبوس الموصل المغناطيسي | المواد: | Thn ، Brass ، Sus304 ، NDFEB N52 |
|---|---|---|---|
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 1.0 ملم |
| حاضِر: | 3.0 أ | فولاتج: | 12 فولت |
| القوة المغناطيسية: | 600 جرام | الحياة الميكانيكية: | 50000 دورة دقيقة |
| مقاومة التواصل: | 50mΩ Max (PIN) | تجربة بخاخ الملح: | 48 ساعة |
| إبراز: | 12 فولت 5 دبوس رابط مغناطيسي,رابط مغناطيسي ذكر وأنثى DIP,رابط مغناطيسي ذكر وامرأة 3A,DIP Male And Female Magnetic Connector,Male And Female Magnetic Connector 3A |
||

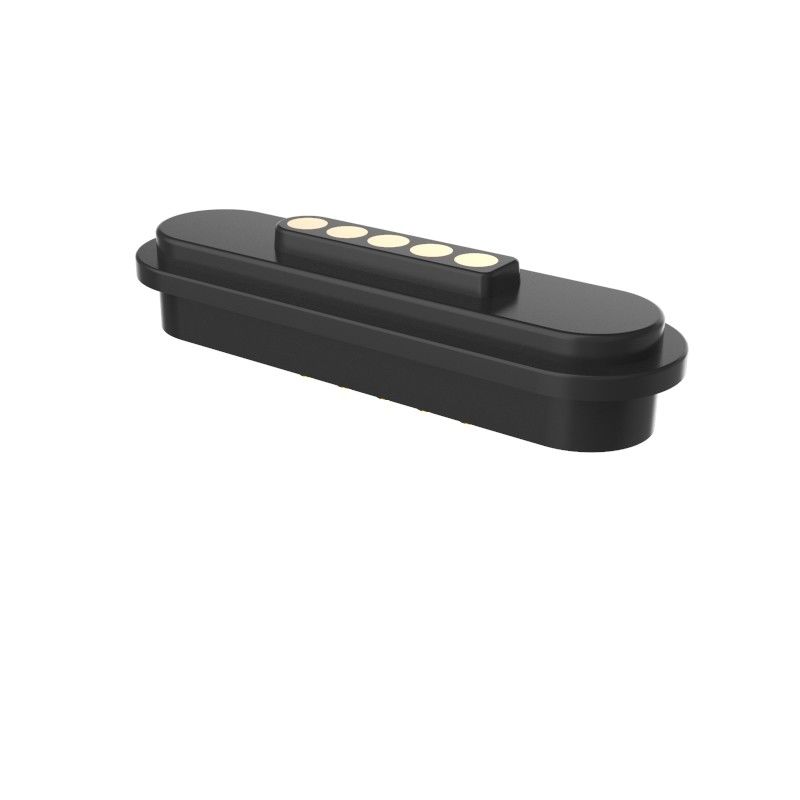

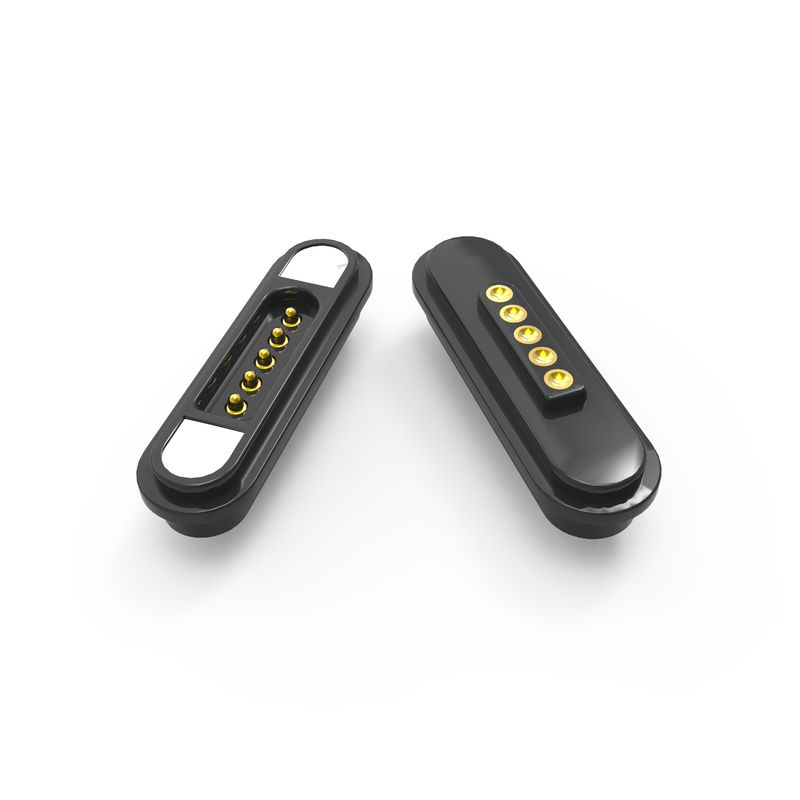

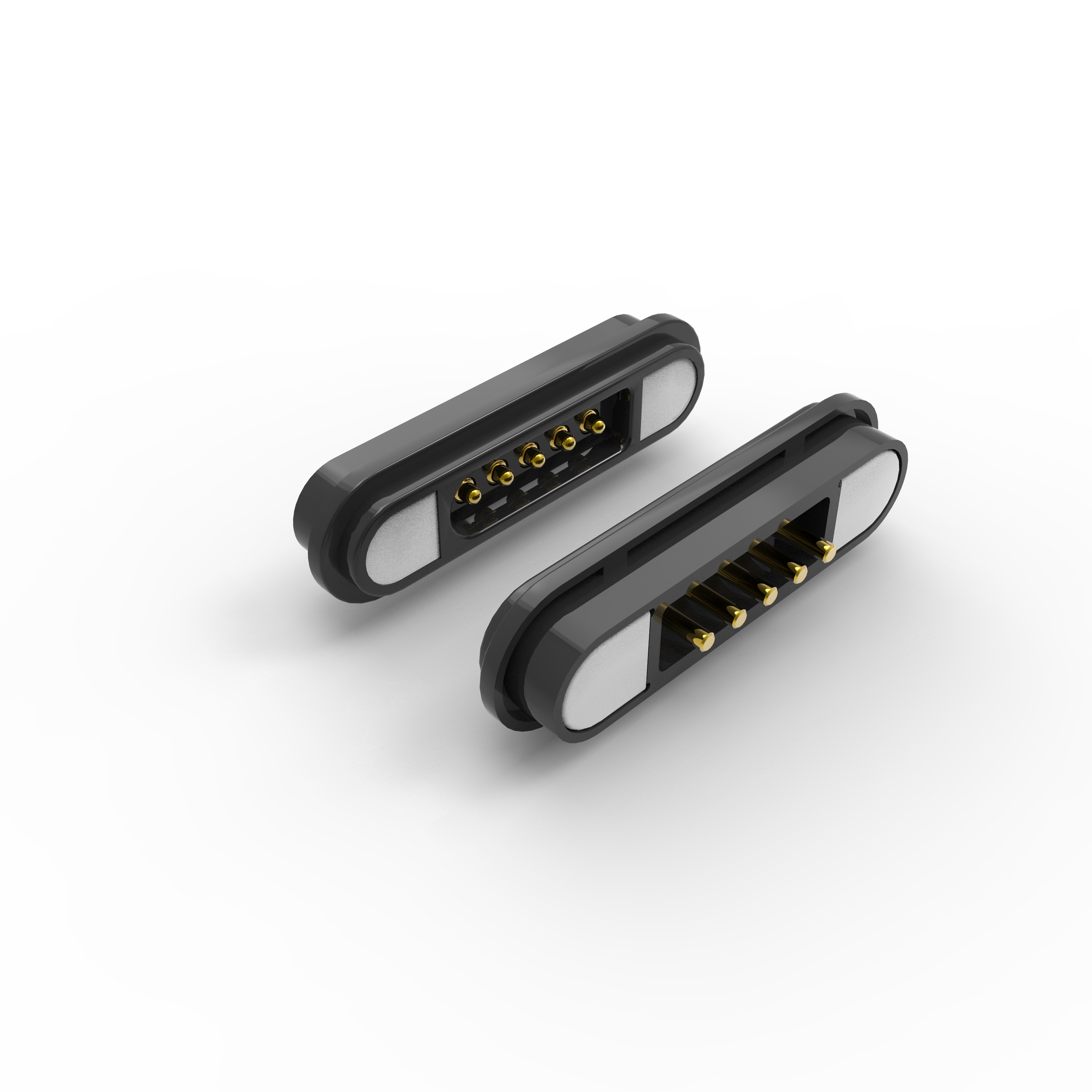

رابط مغناطيسي 5pin DIP 3A محطة شحن الطاقة الذكور والإناث
يبدو أن هذا المنتجرابط ربط مغناطيسيمعالإبرة النحاسية المطلية بالذهب,غطاء بلاستيكي HTN، ومغناطيس النيوديميومللتثبيت الآمن. فيما يلي تقسيم منظم لميزاته ومواصفاتها الرئيسية:
(بوجو بين)النحاس المطلي بالذهب (جزء الإبرة المعدنية الصفراء) لمقاومة التآكل والقيادة الجيدة.
غطاء بلاستيكي: HTN (النايلون عالي الحرارة) + 30٪ ملء، UL94 V-0 تصنيف (متخفية للنار، التطفيء الذاتي).لون أسود، مقاوم لدرجات الحرارة العالية.
مغناطيس:مغناطيس دائم من بور الحديد النيوديميوم (NdFeB)(قوة مغناطيسية عالية)
طلاء بالراتنج الايبوكسي الاختياري لمقاومة التآكل (جاوز اختبار رش الملح لمدة 48 ساعة).
قوة الربيع: 80 غرام ± 20 غرام عند ارتفاع العمل 1.0 ملم.
القوة المغناطيسية في المرفأ:> 600 غرام(يضمن ارتباطاً قوياً بين الرجل والمرأة)
حياة الخدمة:50,000+ دورات التزاوج(متينة للاستخدام المتكرر).
تصميم مكافحة الدائرة القصيرة: يمنع الحوادث الكهربائية
علامة القطبية: تعريف واضح للتوجيه الكهربائي الصحيح.
الجهد القياسي:12 فولت DC.
التيار المستمر:3.0A.
مقاومة الاتصال:≤50mΩ(معوقة منخفضة لنقل الطاقة بكفاءة).
اختبار الجهد العالي:التيار المتردد 1000 فولت / التيار المتردد 1000 فولت، 0.5mA لثلاث ثواني(يضمن سلامة العزل).
متوافقة مع RoHS و REACH(خالية من المواد الخطرة).
تصنيف اللهب: UL94 V-0 (مناسبة لمتطلبات السلامة الصارمة).
هذا المرفق المغناطيسي متعدد الاستخدامات ل:
لحام PCB: التثبيت في الشاشة للوحات الدوائر.
التشكيل المفرط / الطلاء: متوافق مع تغليف ما بعد اللحام.
اتصال المحطة: يمكن أن تتواصل مع محطات الأسلاك.
طلاء الحقن: مناسبة للجمعيات المصنوعة.
لحام الأسلاك المباشر: يسمح بتثبيت سلك يدوي.
لماذا تختار UPE:
.النماذج الأولية السريعة: 3-5 أيام للعينات
.فعالة من حيث التكلفة: أسعار MOQ تنافسية
.ضمان الجودة: 100% اختبار آلي
.إنتاج التكنولوجيا العاليةمع الهندسة الدقيقة
.مراقبة جودة منهجيةلتحقيق أداء ثابت
معايير الجهاز المغناطيسي 5Pin:
|
الاسم |
رابط مغناطيسي 5Pin |
|
النوع |
DIP |
|
الدبوس |
5 دبوس أو مخصصة |
|
الارتفاع |
2.20ملم |
|
دبوس البوغو |
النحاس |
|
السكن |
أسود HTN + 30%GF UL94 V-0 |
|
مغناطيس |
NdFeB N52 تصفية الني |
|
القوة المغناطيسية |
600G |
|
قوة الربيع |
80g±20g,at1.0(م.م) قردة عاملة |
|
الحياة الميكانيكية |
50000 دورة دقيقة |
|
التيار الحالي |
3.0أ |
|
الجهد |
12 فولت DC |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
اختبار الجهد العالي |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC. |
|
اختبار رش الملح |
48 ساعة |
|
تسامح التخطيط |
± 0.05 ملم |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني للواصل الذكور 5Pin (الأبعاد الرئيسية):
الرسم التقني للصلة المغناطيسية الأنثوية ذات 5 دبوس (الأبعاد الرئيسية):
مزايا الجهاز المغناطيسي:
1) تجربة الامتصاص التلقائي المتصلة؛ عملية سهلة؛
2) يستخدم واجهة مغناطيسية لإزالة الجهاز بسهولة.
3) دورة حياة عالية. يدعم 50،000-300،000 مرة حياة إعادة الارتباط؛
4)من السهل تخصيص تصميم مضاد للماء، والأنثى يمكن أن تحقق مقاومة للغبار والماء (IP68) ؛
5)دعم التيار العالي (3A-20A) ، إعادة الشحن أسرع.
6)درجة التآكل الممتازة (48H-120H) تلبي البيئات القاسية.
8) الشكل مخصص لتلبية مطابقة شكل المنتج، وتحسين نقطة بيع المنتج؛
9)وضع المغناطيس، واستخدام المغناطيسات والبنية لحماية الدوائر المزدوجة
التوجيه ((هو موجه للمستخدم وسهل الاستخدام)
10) قابلية التوسع الممتازة، يمكن تحقيق ((كشف إشارة الطاقة الفيديو الصوت جاك الخ) ؛
11) وقت التطوير قصير ، والقالب منخفض التكلفة للتخصيص ؛
12) توفير إشارة موثوقة إشارة RF عالية.0
