| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | VIC0300A/ VIC0300C |
| الوثيقة: | VIC0300A.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | 3 دبوس الموصل المغناطيسي | المواد: | Thn ، Brass C3604 ، SUS304 ، NDFEB N52 |
|---|---|---|---|
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 1.0 ملم |
| فولاتج: | 12 فولت | حاضِر: | 5A |
| القوة المغناطيسية: | 600 جرام | الحياة الميكانيكية: | 50000 دورة دقيقة |
| مقاومة التواصل: | 50mΩ Max (PIN) | تجربة بخاخ الملح: | 48 ساعة |
| اللون: | أسود، أصفر | ||
| إبراز: | رابط مغناطيسي 5A 3 Pin,وصلات البوغو المغناطيسية الزاوية اليمنى,وصلات بوجو مغناطيسية 2.80 ملم,Right Angle Magnetic Pogo Pin Connectors,Magnetic Pogo Pin Connectors 2.80mm Pitch |
||

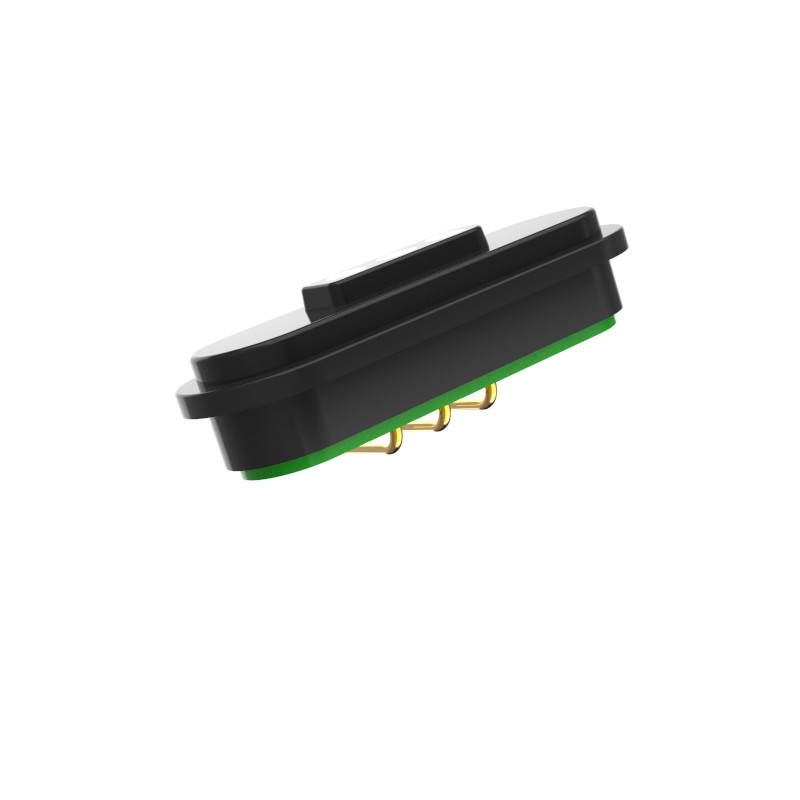

2.80ملم عرض 3pin الذكور الإناث زاوية مستقيمة الاتصال المغناطيسي بوجو دبوس رابط
المواد:
جزء الإبرة المعدنية مغلف بالذهب على سطح النحاس.
المادة البلاستيكية الصلبة مصنوعة من HTN + 30%UL94 V-0 الأسود، والتي يمكن أن تتحمل درجات الحرارة العالية.
خصائص ميكانيكية:
قوة الربيع: 80 غرام ± 20 غرام عند ارتفاع العمل 1.0
عمر الخدمة: 50 ألف مرة على الأقل
الخصائص الكهربائية:
الجهد المرجعي: 12 فولت
التيار العامل المستمر: 5.0A.
اختبار الجهد العالي: AC1000V0.5mA 3SEC / DC 1000V 0.5mA 3SEC.
...مقدمة وموضحة المرفق المغناطيسي:
*المنتج يتبنى مواد حماية البيئة، ROHS، REACH؛
*قوة الجذب من الرابط المغناطيسي الذكور والإناث أكثر من 600G.
*"موصول الطاقة المغناطيسية" هو تصميم هيكل ضد الدائرة القصيرة.
*القطبية والاتجاه الكهربائي تم تحديدهما بوضوح
*(يمكن طلاء المغناطيس بحامض إيبوكسي، ويمكن اختبار رش الملح تمر 48 ساعة.)
*يتم تثبيت أقدام الدبوس على لوحة PCB ، وحجم المسافة بين الدبوس مستقرة.
... شرح تطبيق المنتج (لا يقتصر على ما يلي):
1يمكن لحام لوحة PCB مع وصلة في؛
2صناعة العفن والصناعة بالحقن
معايير الاتصالات المغناطيسية ذات 3 دبوس:
|
الاسم |
3Pin الاتصالات المغناطيسية |
|
الدبوس |
3pin أو مخصصة |
|
الارتفاع |
2.80ملم |
|
النوع |
الزاوية المستقيمة |
|
دبوس البوغو |
النحاس |
|
السكن |
أسود HTN + 30%GF UL94 V-0 |
|
مغناطيس |
بور الحديد النيوديميوم |
|
الصف المغناطيسي |
N52 ((كمتطلبات) |
|
القوة المغناطيسية |
600G |
|
قوة الربيع |
80g±20g,at1.0(م.م) قردة عاملة |
|
الحياة الميكانيكية |
50000 دورة دقيقة |
|
التيار الحالي |
5أ |
|
الجهد |
12 فولت DC |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
هـاختبار الجهد |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC. |
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |

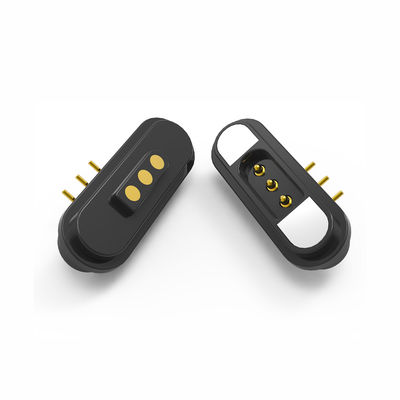

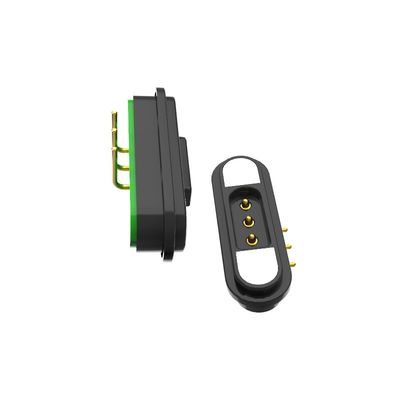

مصابيح مغناطيسية ذات زاوية مستقيمة ذكر 3 دبوس:
مصابيح مغناطيسية ذات زاوية مستقيمة من نوع الإناث ذات 3 أعواد:
مزايا الجهاز المغناطيسي:
1) تجربة الامتصاص التلقائي المتصلة؛ عملية سهلة؛
2) يستخدم واجهة مغناطيسية لإزالة الجهاز بسهولة.
3) دورة حياة عالية. يدعم 50،000-300،000 مرة حياة إعادة الارتباط؛
4)من السهل تخصيص تصميم مضاد للماء، والأنثى يمكن أن تحقق مقاومة للغبار والماء (IP68) ؛
5)دعم التيار العالي (3A-20A) ، إعادة الشحن أسرع.
6)درجة التآكل الممتازة (48H-120H) تلبي البيئات القاسية.
8) الشكل مخصص لتلبية مطابقة شكل المنتج، وتحسين نقطة بيع المنتج؛
9)وضع المغناطيس، واستخدام المغناطيسات والبنية لحماية الدوائر المزدوجة
التوجيه ((هو موجه للمستخدم وسهل الاستخدام)
10) قابلية التوسع الممتازة، يمكن تحقيق ((كشف إشارة الطاقة الفيديو الصوت جاك الخ) ؛
11) وقت التطوير قصير ، والقالب منخفض التكلفة للتخصيص ؛
12) توفير إشارة موثوقة إشارة RF عالية.0
لماذا يختار العملاء UPE؟
1خدمة التخصيص المهنية
2القدرة على إنتاج عينات سريعة
3نظام مراقبة جودة صارم
4. التجهيز مع المكونات المستوردة
5معدات اختبار عالية الدقة
6إجراءات معقولة للسيطرة على التكاليف
7المعايير البيئية للمنتجات
تطبيقات الاتصالات المغناطيسية:
كيفية وضع الطلب
* يمكنك أن ترسل لنا الرسم أو عينة
* فريق الهندسة المهنية لدينا تجري التقييم
* أنت تقارن الرسم ونحن نقوم بعمل العينة لإرسال لك
* اختبر العينة وافق عليها، ثم ضع طلب ويدفع الودائع 50%
* بدأنا في صنع المنتج
* عندما تنتهي البضاعة، نلتقط الصور للشيك الخاص بك ثم تدفع الرصيد
*نحن نوصل المنتجات لك مع DHL، TNT،UPS،Fedex
يمكننا توفير خدمة التصميم
مدة الدفع:T/T، 50% إيداع، 50% رصيد
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
أي سؤال، يرجى إرسالها إلىالاتحاد@upetech.net
