| Place of Origin: | China |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| Model Number: | VID2600D/VIC2650D |
| الوثيقة: | VID2600D.pdf |
| Minimum Order Quantity: | 5000 |
| الأسعار: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Magnetic Cable Connector | Dia.: | 10.0mm |
|---|---|---|---|
| Material: | TPE,NdFeB N52,Lead-free C6801,HTN | Spring force: | 70g±20g |
| Working storke: | 1.0mm | Current: | 3A |
| Volatge: | 12V | Cable lenght: | 1000mm |
| Color: | White | Salt spray test: | 48H |
| Mechanical life: | 10000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

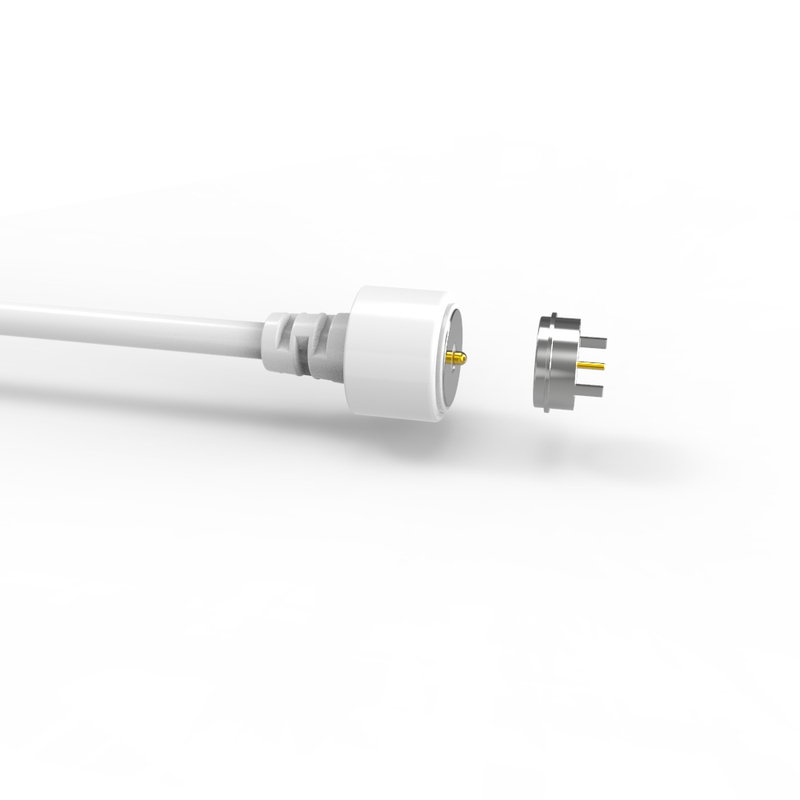

رابط كابل الطاقة المغناطيسية المستمرة المخصصة للمعدات الطبية، وصلة الكابل المغناطيسي لديها ميزة الامتصاص التلقائي، سهلة التشغيل.لا تتآكل بسهولة في بيئة صعبة.
شركة يو بي إي هي شركة متخصصة في تصنيع الاتصالات المغناطيسية والكابلات المغناطيسية.
لدينا مصممين محترفين لمواجهة أي من متطلباتك وتوفير خدمة تخصيص المكونات المغناطيسية.يمكن تصميم منتجات وحلول مختلفة لموصلات دبوس البوجو المغناطيسية وفقا لاحتياجات العملاء المختلفة.
نحن ملتزمون بتوفير منتجات آمنة وموثوقة وذات جودة عالية تتجاوز توقعات العملاء.
الجودة والنزاهة والخدمة الفائقة هي المبادئ الأساسية التي نحافظ عليها بثبات
ربط كابل مغناطيسي ذكر:
المواد:
عقدة البوغو: نحاس ((البولنجر والبرميل المطلي 5U" Min Au أكثر من 60 ~ 100U"Ni) ؛
الحجرة: LCP أبيض + 30%GF UL94 V-0 ؛
المغناطيس: NdFeB N52 Ni المصفوفة
الكابل: أبيض OD 3.5*2C ((TC65*0.08)
سترة سلكية: بيضاء TPE 80A.
سترة الاتصال: بيضاء TPE 80A..
ميكانيكية:
قوة الربيع: 70 غرام ± 20 غرام، عند 1.0 مليمتر عمل القزم.
سمك الـ (ستورك) الكامل1.2ملم
الحياة الميكانيكية: 10000 دورة دقيقة
الكهرباء:
الجهد: 12 فولت
التيار: 3A
مقاومة الاتصال: 50mΩMax (PIN).
100% اختبار مفتوح وقصير
المنتج المتوافق مع ROHS أو REACH.
اختبار رش الملح: 48 ساعة
رابط مغناطيسي أنثوي:
المواد:
PINr:C6801 خال من الرصاص، مع طبقة 5U "Min Au" فوق 60 ~ 100U "Ni؛
الحجرة: LCP أبيض + 30%GF UL94 V-0 ؛
قشرة: C6801 بلا رصاص
المغناطيس: NdFeB N52 Ni المصفوفة
الكهرباء:
الجهد:12.0 فولت
التيار: 3.0A
مقاومة الاتصال: 50mΩMax (PIN).
100% اختبار مفتوح وقصير
المنتج المتوافق مع ROHS أو REACH.
اختبار رش الملح: 48 ساعة.
... وصف تطبيق المنتج (لا يقتصر على ما يلي):
1لوحة PCB لللحام
2تشكيل وتغليف الأسلاك بعد لحامها
3يمكن إضافة محطة نقل لهذه اللوحة
4صناعة الصقيع بالحقن من القالب القابل للتثبيت
5يمكن ربط الأسلاك مباشرة
انتباه
1المغناطيس يستخدم مواد NdFeB، يمكن أن تبقي القوة المغناطيسية إلى الأبد (باستثناء درجة حرارة عالية، كسر، نفس اتصال القطب)
2. المغناطيس وجود تدخلات المجال المغناطيسي
3.يمكن تصميم حماية الدائرة القصيرة
كيف تعمل الموصلات المغناطيسية؟
كلا الجانبين يتصلان مغناطيسياً عندما يتم وضعهما بالقرب من بعضهما
الضوء في الجزء الخلفي من المغلق يشير إلى أن الطاقة تتدفق
.عندما يتم سحب الجانبين بعيدا، وتوقف تدفق الطاقة على الفور
.إنها تتجنب الحلقات القصيرة لأن الموصلات تطرد بعضها البعض، وإذا كانت تجذبها على الأجزاء المعزولة (لأن كلا الموصلتين تحرير القطب المغناطيسي نفسه)
معايير موصلات الكابل المغناطيسي الدائري 2Pin:
|
الاسم |
رابط الكابل المغناطيسي |
|
قطرها |
10.0 ملم |
|
النوع |
ذكر/أنثى |
|
الدبوس |
2 دبوس |
|
أسلاك |
الـ TPE |
|
طول الكابل |
1000±20ملم |
|
اللون |
الأبيض |
|
عقدة بوجو/قطع التدوير |
خال من الرصاص C6801 |
|
قشرة |
خال من الرصاص C6801 |
|
مغناطيس |
N52 NdFeB تغطية Ni 15-20um |
|
السكن
|
الأسود HTN UL94V-0 |
|
قوة الربيع |
70 غرام±20في الساعة الواحدة0سمك القزم العامل |
|
ممتلئةالقزم |
1.2ملم |
|
الحياة الميكانيكية |
10000 دورة دقيقة |
|
التيار الحالي |
3AMax |
|
الجهد |
12 فولت DC |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
-25°C إلى +80°C |
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني لجهاز توصيل الكابل المغناطيسي الذكر الدائري 2Pin
الرسم التقني للصلة المغناطيسية الإناثية الدائرية 2Pin
إعادةتصميم PCB الموصى به
مزايا الجهاز المغناطيسي:
1) تجربة الارتباط التلقائي الامتصاص؛ عملية سهلة؛
2) يستخدم واجهة مغناطيسية لإزالة الجهاز بسهولة.
3) دورة حياة عالية. يدعم 50،000-300،000 مرة حياة إعادة الارتباط؛
4)من السهل تخصيص تصميم مضاد للماء، والأنثى يمكن أن تحقق مقاومة للغبار والماء (IP68) ؛
5)دعم التيار العالي (3A-20A) ، إعادة الشحن أسرع.
6)درجة التآكل الممتازة (48H-120H) تلبي البيئات القاسية.
7) الشكل المخصص لتلبية مطابقة شكل المنتج، وتحسين نقطة بيع المنتج؛
8)وضع المغناطيس، واستخدام المغناطيس والبنية لحماية الدوائر المزدوجةالتوجيه ((هو موجه للمستخدم وسهل الاستخدام)
9) قابلية التوسع الممتازة، يمكن تحقيق ((كشف إشارة الطاقة الفيديو الصوت جاك الخ) ؛
10) وقت التطوير قصير، والقالب منخفضة التكلفة للتخصيص؛
11) توفير إشارة موثوقة إشارة RF عالية. رابطنا هو USB 2.0
مجالات تطبيق المنتج هي:
1.الأجهزة القابلة للارتداء، ومعدات تحديد الموقع الذكية، وأشرطة السوار الذكية للأطفال، والساعات الذكية، والهواتف المحمولة القابلة للارتداء، وأجهزة سماع بلوتوث، وما إلى ذلك) كابل البيانات، وكابل الشحن،وصلة نهاية سلك الشريط المغناطيسي
2المعدات الطبية،المعدات اللاسلكية،معدات اتصالات البيانات،معدات الاتصالات،المعدات الآلية والصناعية،المعدات السمعية والبصرية
3الطيران والفضاء الإلكتروني والاتصالات العسكرية
4معدات السيارات وملاحة السيارات واختبار وقياس
5إلكترونيات المستهلك ((الهواتف المحمولة، أجهزة الكمبيوتر اللوحية، سماعات Bluetooth، الكاميرا، الساعة، المنتجات الإلكترونية المتنقلة للمستهلكين والعديد من المجالات الإلكترونية الأخرى.)
لماذا يختار العملاء "يونيون"؟
1خدمة التخصيص المهنية
يمكن تصميم منتجات وحلول مختلفة وفقا لاحتياجات العملاء المختلفة
2القدرة على إنتاج عينات سريعة
المنتج القياسي 2-3 أيام عينة، عينة جديدة مخصصة 7 أيام عمل، منتج فتح القالب 12 أيام
3نظام مراقبة جودة صارم
مفهوم الجودة يمر أولاً من خلال عملية الإنتاج والفحص بأكملها ، ويتحكم بدقة في كل عملية لضمان رضا العملاء.
4. التجهيز مع المكونات المستوردة
عدد قليل من عمود الإبرة يتم معالجته من محولات الدقة المستوردة
ومعظم أشواط الإبر مصنوعة من طابع بارد مستورد لتحقيق استقرار أكبر.
5معدات اختبار عالية الدقة
توفير اختبارات دقيقة ودقيقة لتحسين جودة المنتج باستمرار
6إجراءات معقولة للسيطرة على التكاليف
توفير التكاليف، والقضاء على النفايات، وتحسين العمليات، وتسليط الضوء على تنافسية التكاليف
7معايير البيئة للمنتجات
المنتج يستوفي معيار الاتحاد الأوروبي ROHS ويستوفي الهالوجين
كيفية طلب أجهزة توصيل الكابلات المغناطيسية من UPE
الخطوة الأولى: ابلغ عن احتياجاتك
قدم هذه التفاصيل الرئيسية:
✅نوع الجهاز: على سبيل المثال، الشحن فقط، البيانات + الطاقة (USB-C / HDMI) ، Pogo Pin، الهجينة
✅الكمية: الحجم السنوي المقدر (على سبيل المثال، 50 ألف وحدة/سنة)
✅احتياجات التخصيص:
الشكل / الحجم (على سبيل المثال، دائرية Ø5mm، الزاوية المستقيمة)
التيار المسموح به (على سبيل المثال ، شحن سريع 8A)
تصنيف IP (على سبيل المثال ، IPX8 مقاوم للماء)
نوع الإشارة (على سبيل المثال، USB 2.0 + طاقة 12 فولت)
الجمالية (اللون، العلامة التجارية، التشطيب السطحي)
✅المواصفات التقنية: الجهد التشغيلي، دورات التزاوج، نطاق درجة الحرارة التشغيلية
الخطوة الثانية: الاقتراح والاتفاق
يو بي إي يوفر:
تسعير الوحدة (خصومات الحجم للطلبات 5K +)
وقت التنفيذ (النماذج الأولية + الإنتاج الضخم)
شروط الدفع (على سبيل المثال، 50٪ الودائع، 50٪ قبل الشحن)
النهائي: MOQ، جدول التسليم، التعبئة والتغليف
الخطوة الثالثة: تأكيد الطلب ودفع
التوقيع على عقد أو اتفاقية طلب رسمية
الدفع بأمان عن طريق:
التحويل المصرفي (SWIFT/TT)
.باي بال
خطاب ائتمان (بالنسبة للطلبات السائبة)
الخطوة الرابعة: الإنتاج والشحن
✅إنتاج النماذج الأولية: 5-7 أيام (تصديق العينة قبل الإنتاج الضخم)
✅الإنتاج الجماعي: 15-20 يومًا (توسيع نطاق مرن)
الشحن:
.EXW
الخدمات اللوجستية القابلة للتتبع (DHL، FedEx، الشحن البحري)
الخطوة 5: ضمان الجودة
✅قبل الشحن: يو بي إي تقدم تقارير مراقبة الجودة (اختبار IP ، فحص الاستمرارية)
✅بعد التسليم: تحقق من:
دقة الأبعاد
أداء الإشارة / الطاقة
.إنهاء التماسك
