| Place of Origin: | China |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| Model Number: | VID2600B/VIC3350B |
| الوثيقة: | VID2600B.pdf |
| Minimum Order Quantity: | 5000 |
| الأسعار: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Magnetic Cable Connector | Dia.: | 10.0mm |
|---|---|---|---|
| Material: | TPE,NdFeB N52,Lead-free C6801,HTN | Spring force: | 70g±20g |
| Working storke: | 1.0mm | Current: | 3A |
| Volatge: | 12V | Cable lenght: | 1000mm |
| Color: | Black | Salt spray test: | 48H |
| Mechanical life: | 10000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

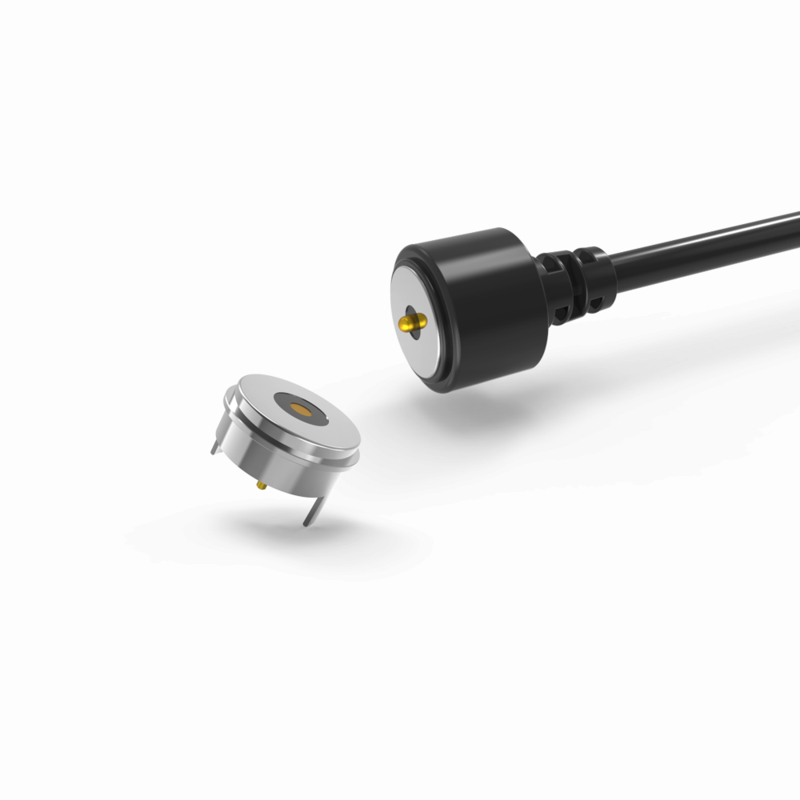

تصنيع موصل كابل مغناطيسي عالي الجودة للأجهزة المنزلية، يتمتع موصل الكابل المغناطيسي بميزة الامتصاص التلقائي، وسهولة التشغيل. يتمتع دبوس بوجو بتوصيل كهربائي جيد، ولا يتآكل بسهولة في بيئة قاسية.
UPE هي شركة تصنيع محترفة لموصلات مغناطيسية مخصصة، يلبي تصميمنا دائمًا الاحتياجات المختلفة للعملاء، يستخدم الموصل المغناطيسي على نطاق واسع للمعدات الطبية، والمعدات اللاسلكية، والأجهزة الذكية والمنزل الذكي، ومعدات اتصالات البيانات، ومعدات الاتصالات السلكية واللاسلكية، والأتمتة والمعدات الصناعية، والمعدات السمعية والبصرية وما إلى ذلك.
تم تجهيز UPE بالتكنولوجيا المتقدمة وتقنيات الإنتاج الحديثة. نحن حاصلون على شهادتي ISO9001 و ISO14001، مما يضمن امتثال جميع منتجاتنا لمعايير الاتحاد الأوروبي RoHS البيئية.
لضمان الجودة الفائقة، فإننا نحصل على المواد الخام الرئيسية من تايوان واليابان. مع سنوات من الخبرة في الإنتاج،
نظام إدارة مبسط، وفريق من المهنيين المهرة وذوي الخبرة، نقدم مكونات إلكترونية عالية الأداء بأسعار تنافسية.
موصل كابل مغناطيسي ذكر:
...المواد:
دبوس بوجو: نحاس (طلاء المكبس والبرميل 5U" Min Au over 60~100U"Ni);
الغلاف: أسود HTN+30%GF UL94 V-0;
المغناطيس: NdFeB N52 طلاء Ni;
الكابل: أسود OD 3.5*2C(TC65*0.08),
غلاف السلك: أسود TPE 80A .
غلاف الموصل: أسود TPE 80A..
...ميكانيكي:
قوة الزنبرك: 70 جرامًا وplusmn;20 جرامًا، عند شوط عمل 1.0 مم.
شوط كامل: 1.2 مم.
العمر الميكانيكي: 10000 دورة كحد أدنى..
...كهربائي:
الجهد: 12 فولت.
التيار: 3 أمبير.
مقاومة التلامس: 50mΩMax (PIN).
اختبار مفتوح وقصير بنسبة 100%.
...منتج متوافق مع ROHS أو REACH.
...اختبار رش الملح: 48 ساعة.
موصل مغناطيسي أنثى:
..المواد :
PINr: خالي من الرصاص C6801، طلاء 5U" Min Au over 60~100U"Ni;
الغلاف: أسود HTN+30%GF UL94 V-0 ;
الصدفة: خالي من الرصاص C6801 طلاء Ni;
المغناطيس: NdFeB N52 طلاء Ni
....كهربائي:
الجهد: 12.0 فولت.
التيار: 3.0 أمبير.
مقاومة التلامس: 50mΩMax (PIN).
اختبار مفتوح وقصير بنسبة 100%.
...منتج متوافق مع ROHS أو REACH.
...اختبار رش الملح: 48 ساعة.
… وصف تطبيق المنتج (لا يقتصر على ما يلي):
1. لوحة PCB لحام التوصيل;
2. التشكيل والتغليف بعد أسلاك اللحام;
3. يمكن إضافة طرف نقل للوحة PCB هذه;
4. صب حقن القولبة للقالب القابل للتضمين;
5. يمكن ربط الأسلاك مباشرة.
انتباه:
1. يستخدم المغناطيس مادة NdFeB، ويمكنه الحفاظ على القوة المغناطيسية إلى الأبد (باستثناء درجة الحرارة المرتفعة، المكسورة، اتصال نفس القطب)
2. يوجد المغناطيس تداخل في المجال المغناطيسي
3. يمكن تصميم حماية ماس كهربائي
كيف تعمل الموصلات المغناطيسية؟
. تتصل كلا الجانبين مغناطيسيًا عند وضعهما بالقرب من بعضهما البعض
. يشير الضوء الموجود في الجزء الخلفي من القابس إلى تدفق الطاقة
. عند فصل الجانبين، يتوقف تدفق الطاقة على الفور
. يتجنبون الدوائر القصيرة حيث أن الموصلات تتنافر مع بعضها البعض، وإذا جذبت فهي على الأجزاء المعزولة (حيث أن كلا الموصلين يحرران نفس القطب المغناطيسي)
معلمات موصل كابل مغناطيسي دائري 2Pin:
|
الاسم |
موصل كابل مغناطيسي |
|
القطر |
10.0 ملم |
|
النوع |
ذكر/أنثى |
|
الدبوس |
2pin |
|
السلك |
TPE |
|
طول الكابل |
1000±20 ملم |
|
اللون |
أسود |
|
دبوس بوجو/أجزاء الدوران |
خالي من الرصاص C6801 |
|
الصدفة |
خالي من الرصاص C6801 |
|
المغناطيس |
N52 NdFeB طلاء Ni 15-20um |
|
الغلاف
|
أسود HTN UL94V-0 |
|
قوة الزنبرك |
70 جرامًا وplusmn;20g,at 1.0مم شوط العمل |
|
كامل شوط |
1.2 ملم |
|
العمر الميكانيكي |
10000 دورة كحد أدنى.. |
|
التيار |
3AMax |
|
الجهد |
تيار مستمر 12 فولت |
|
مقاومة التلامس |
50mΩ Max (PIN). |
|
درجة حرارة التشغيل |
-25℃to +80℃ |
|
اختبار رش الملح |
48 ساعة |
|
شهادة |
منتج متوافق مع ROHS أو REACH |
|
اختبار |
اختبار مفتوح وقصير بنسبة 100% |
رسم فني لموصل كابل مغناطيسي دائري 2Pin ذكر
رسم فني لموصل مغناطيسي دائري 2Pin أنثى
Reتخطيط ثنائي الفينيل متعدد الكلور الموصى به
مزايا الموصل المغناطيسي:
1) تجربة اتصال الامتصاص التلقائي؛ عملية سهلة;
2) يستخدم واجهة مغناطيسية لإزالة الجهاز بسهولة أكبر.
3) دورة حياة عالية. وهو يدعم 50000-300000 مرة إعادة إرفاق;
4) من السهل تخصيص تصميم مقاوم للماء، ويمكن للأنثى تحقيق مقاومة الغبار والماء (IP68);
5) دعم تيار عالي (3A-20A)، إعادة شحن أسرع;
6) تصنيف تآكل ممتاز (48H-120H) يلبي البيئات القاسية；
7) شكل مخصص ليتناسب مع شكل المنتج، وتحسين نقطة بيع المنتج;
8) تحديد المواقع المغناطيسية، واستخدام المغناطيس والهيكل للحماية المزدوجة للدائرة للوصول إلى التمييزالاتجاه (وهو موجه للمستخدم وسهل الاستخدام)
9) واجهة قابلة للتطوير ممتازة، يمكن تحقيقها (طاقة إشارة فيديو مقبس صوت وما إلى ذلك)؛
10) وقت التطوير قصير، قالب منخفض التكلفة للتخصيص;
11) توفير إرسال إشارة RF عالي موثوق به. موصلنا هو USB 2.0
مجالات تطبيق المنتج هي:
1. الأجهزة القابلة للارتداء، ومعدات تحديد المواقع الذكية، وأساور المعصم الذكية للأطفال، والساعات الذكية، والهواتف المحمولة القابلة للارتداء، وسماعات الرأس التي تعمل بتقنية Bluetooth، وما إلى ذلك) كابل البيانات، وكابل الشحن، والاتصال الطرفي لسلك الشريط المغناطيسي2. المعدات الطبية، والمعدات اللاسلكية، ومعدات اتصالات البيانات، ومعدات الاتصالات السلكية واللاسلكية، والأتمتة والمعدات الصناعية، والمعدات السمعية والبصرية
3. الطيران، والفضاء الإلكتروني، والاتصالات العسكرية
4. السيارات، والملاحة في السيارة، ومعدات الاختبار والقياس
5. الإلكترونيات الاستهلاكية (الهواتف المحمولة، والأجهزة اللوحية، وسماعات الرأس التي تعمل بتقنية Bluetooth، والكاميرا، والساعة، والمنتجات الإلكترونية الاستهلاكية المحمولة والعديد من المجالات الإلكترونية الأخرى.)
لماذا يختار العملاء UPE؟
1. خدمة التخصيص الاحترافية
2. القدرة على إنتاج عينات سريعة
3. نظام صارم لمراقبة الجودة
4. المعالجة بالمكونات المستوردة
5. معدات اختبار عالية الدقة
6. إجراءات معقولة للتحكم في التكاليف
7. معايير المنتج البيئية.
