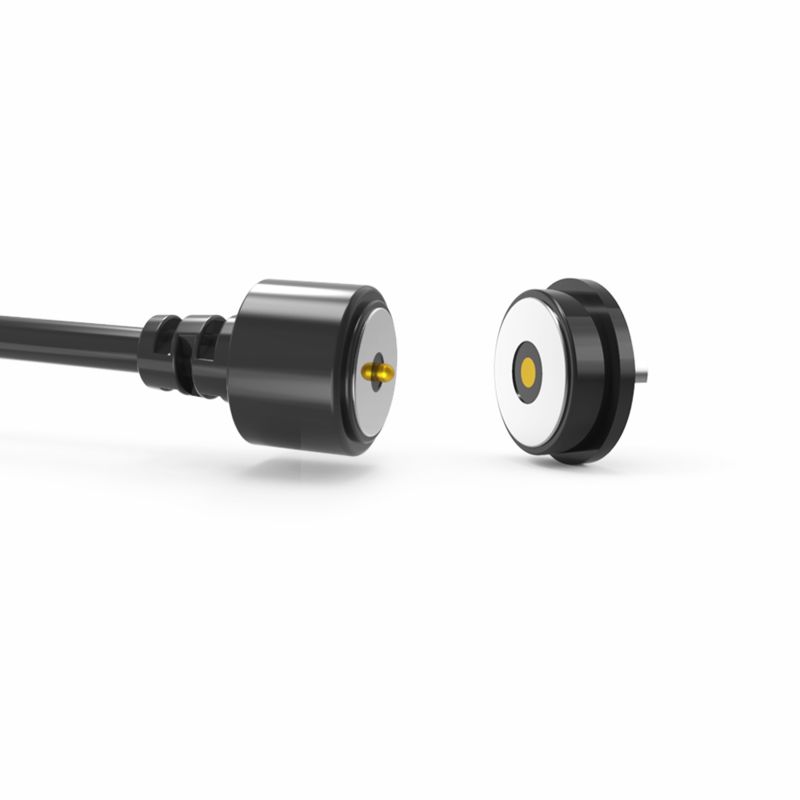

موصلات كابل الطاقة الدائرية المغناطيسية لجهاز دورية الحراسة

تتمتع موصلات كبل الطاقة المغنطيسية المستديرة لجهاز دورية جولة Guard ، موصل الكبل المغناطيسي بميزة الامتزاز التلقائي ، سهل التشغيل. يحتوي دبوس Pogo على توصيل كهربائي جيد ، ولا يتم تآكله بسهولة في بيئة شديدة.

UPE هي الشركة المصنعة المحترفة للموصل المغناطيسي المخصص ، وتصميمنا يلبي دائمًا احتياجات مختلفة من العملاء ، ويستخدم الموصل المغناطيسي على نطاق واسع للمعدات الطبية والمعدات اللاسلكية والأجهزة الذكية والمنزل الذكي ومعدات اتصالات البيانات ومعدات الاتصالات والأتمتة والمعدات الصناعية والمعدات الصوتية وما إلى ذلك.

موصل الكابل المغناطيسي الذكور:

...مواد:
Pogo Pin: Brass (Plunger & Barrel Plating 5U "Min au أكثر من 60 ~ 100U" ni) ؛
الإسكان: أسود HTN+30 ٪ GF UL94 V-0 ؛
المغناطيس: NDFEB N52 Plating Ni ؛
الكابل: الأسود OD 3.5*2C (TC65*0.08) ،
سلك سترة: أسود TPE 80A.
سترة الموصل: أسود TPE 80A ..
... ميكانيكية:
قوة الربيع: 70G ± 20G ، في Storke 1.0 مم.
Storke الكامل: 1.2mm.
الحياة الميكانيكية: 10000cycle دقيقة ..
...كهربائي:
الجهد: 12 V.
الحالي: 3A.
مقاومة التلامس: 50mΩmax (PIN).
100 ٪ اختبار قصير وقصير.
... ROHS أو الوصول إلى منتج متوافق.
... اختبار رذاذ الملح: 48 ح.

الموصل المغناطيسي الإناث:

..مواد :
PINR: C6801 خالية من الرصاص ، Plating 5U "Min au أكثر من 60 ~ 100U" Ni ؛
الإسكان: أسود HTN+30 ٪ GF UL94 V-0 ؛
شل: خالية من الرصاص C6801 Plating Ni ؛
المغناطيس: NDFEB N52 Plating Ni
....كهربائي:
الجهد: 12.0 V.
الحالي: 3.0A.
مقاومة التلامس: 50mΩmax (PIN).
100 ٪ اختبار قصير وقصير.
... ROHS أو منتج الوصول.
... اختبار رذاذ الملح: 48H.
... وصف تطبيق المنتج (لا يقتصر على ما يلي):
1. Plug-in Welding PCB Board ؛
2. وضع وتغليف بعد أسلاك اللحام ؛
3. يمكن أن تكون محطة نقل لوحة ثنائي الفينيل متعدد الكلور هذه ؛
4.MLDING حقن صب من العفن القابل للتضمين.
5. الأسلاك يمكن ربطها مباشرة.

انتباه:
1. magnet استخدم مادة NDFEB ، يمكن أن تبقي القوة المغناطيسية إلى الأبد (باستثناء درجة الحرارة العالية ، المكسورة ، نفس الاتصال القطب)

2. Magnet موجود تداخل المجال المغناطيسي

3. يمكن تصميم حماية الدائرة القصيرة

كيف تعمل الموصلات المغناطيسية؟

.
. النصي في الجزء الخلفي من المكونات يشير إلى أن الطاقة تتدفق
. عندما يتم تفكيك الجوانب ، يتوقف تدفق الطاقة على الفور
يتجنبون الدوائر القصيرة حيث تصد الموصلات بعضها البعض ، وإذا كانت جذبها على الأجزاء المعزولة (مثل كلا الموصلات تحرر نفس القطب المغناطيسي)

معلمة موصلات الكبل المغناطيسي الدائرية 2Pin:

دائري 2Pin للذكور موصل الكبل المغناطيسي الرسم الفني

دائري 2Pin 2pin الموصل المغناطيسي الرسم الفني

يكررأثنى على تخطيط ثنائي الفينيل متعدد الكلور

مزايا الموصل المغناطيسي:

1) تجربة الامتزاز التلقائي المتصلة ؛ عملية سهلة ؛

2) يستخدم واجهة مغناطيسية لإزالة الجهاز أسهل.

3) دورة الحياة العالية. وهو يدعم 50،000-300،000 أوقات حياة إعادة التثبيت ؛

4) من السهل تخصيص تصميم مقاوم للماء ، يمكن للأنثى تحقيق مقاومة للأغبار ومقاومة للماء (IP68) ؛

5) دعم تيار مرتفع (3A-20A) ، إعادة شحن أسرع ؛

6) تصنيف تآكل ممتاز (48H-1220H) تلبية البيئات القاسية ；

7) شكل مخصص للقاء مطابقة شكل المنتج ، وتحسين نقطة بيع المنتج ؛

8) وضع المغناطيس ، واستخدام المغناطيس والبنية لتوصيل حماية الدائرة المزدوجة تميزالاتجاه (إنه موجه نحو المستخدم وسهل الاستخدام)

9) واجهة قابلية التوسع ممتازة ، يمكن تحقيقها (مقبس صوت فيديو إشارة الإشارة وما إلى ذلك) ؛

10) وقت التطوير قصير ، قالب منخفض التكلفة للتخصيص ؛

11) توفير انتقال إشارة RF عالية موثوقة. موصلنا هو USB 2.0

مجالات تطبيق المنتج هي:

مزايانا:
1) حلول مخصصة - فريق هندسة الخبراء لدينا متخصص في موصلات Pogo Pin ، وموصلات الشحن المغناطيسي ، وموصلات مقاومة للماء الصناعية ، مما يوفر دعمًا سريعًا للتصميم ودورات التطوير القصيرة.
2) النماذج الأولية السريعة - تحول عينة سريعة لتلبية المطالب العاجلة.
3) جودة وموثوقية مستقرة - أداء ثابت للمنتجات الآمنة والموثوقة.
4) خدمة فعالة وممتازة من حيث التكلفة-حلول عالية القيمة مصممة لتلبية احتياجات العملاء.
5) نحن ملتزمون بتوفير منتجات آمنة وجديرة بالثقة وعالية الجودة التي تتجاوز توقعات العملاء.

6) الجودة والنزاهة والخدمة المتفوقة هي المبادئ الأساسية التي ندعمها بثبات. نتطلع بصدق إلى التعاون مع المزيد من الشركاء للنمو والنجاح معًا.

كيفية طلب موصلات الكابلات المغناطيسية من UPE

الخطوة 1: إرسال متطلباتك
توفير هذه التفاصيل الرئيسية:

✅نوع الموصل: على سبيل المثال ، الشحن فقط ، البيانات+الطاقة (USB-C/HDMI) ، POGO PIN ، Hybrid

✅الكمية: الحجم السنوي المقدر (على سبيل المثال ، 50 ألف وحدة/سنة)

✅احتياجات التخصيص:
.shape/size (على سبيل المثال ، دائري Ø5mm ، الزاوية اليمنى)
. تصنيف التيار (على سبيل المثال ، 8A شحن سريع)

.IP تصنيف (على سبيل المثال ، IPX8 مقاوم للماء)

نوع signal (على سبيل المثال ، طاقة USB 2.0 + 12V)
الجمالية (اللون ، العلامة التجارية ، الانتهاء من السطح)

✅المواصفات الفنية: الجهد التشغيلي ، ودورات التزاوج ، ونطاق درجة حرارة التشغيل

الخطوة 2: اقتباس واتفاق
يوفر UPE:
أسعار Unit (خصومات الحجم لأوامر 5K+)
. الوقت المناسب (النماذج الأولية + الإنتاج الضخم)
شروط الدفع (على سبيل المثال ، إيداع 50 ٪ ، 50 ٪ قبل الشحن)

اللمسات الأخيرة: MOQ ، جدول التسليم ، التغليف

الخطوة 3: تأكيد الطلب والدفع
قم بتسجيل اتفاقية PO أو اتفاقية الطلب الرسمي

ادفع بشكل آمن عبر:
. بنك نقل (سويفت/تي تي)
.paypal
. Tetter of Credit (للطلبات السائبة)

الخطوة 4: الإنتاج والشحن
✅النماذج الأولية: 5-7 أيام (موافقة العينة قبل الإنتاج الضخم)

✅الإنتاج الضخم: 15-20 يومًا (التحجيم المرن)

شحن:
.exw
. اللوجستيات القابلة للتطبيق (DHL ، FedEx ، Sea Freight)

الخطوة 5: ضمان الجودة
✅ما قبل الشحن: يوفر UPE تقارير مراقبة الجودة (اختبار IP ، شيكات الاستمرارية)

✅بعد الولادة: فحص:
دقة الأبعاد
.signal/أداء الطاقة
تناسق

مدة الدفع:

إيداع 50 ٪ (مدفوع مقدمًا): يغطي تكاليف الإنتاج (المواد ، العمالة).

50 ٪ رصيد (مدفوع قبل الشحن): يضمن مراقبة الجودة والالتزام من كلا الطرفين.

طريقة الدفع:

T/T (التحويل المصرفي) ، PayPal ، OCBC Bank

توصية:

استخدم PayPal للعينات (أكثر أمانًا).

استخدم T/T للطلبات السائبة (الرسوم المنخفضة).

شحن

أي سؤال ، الرجاء الإرسال إلىunion@upetech.net
