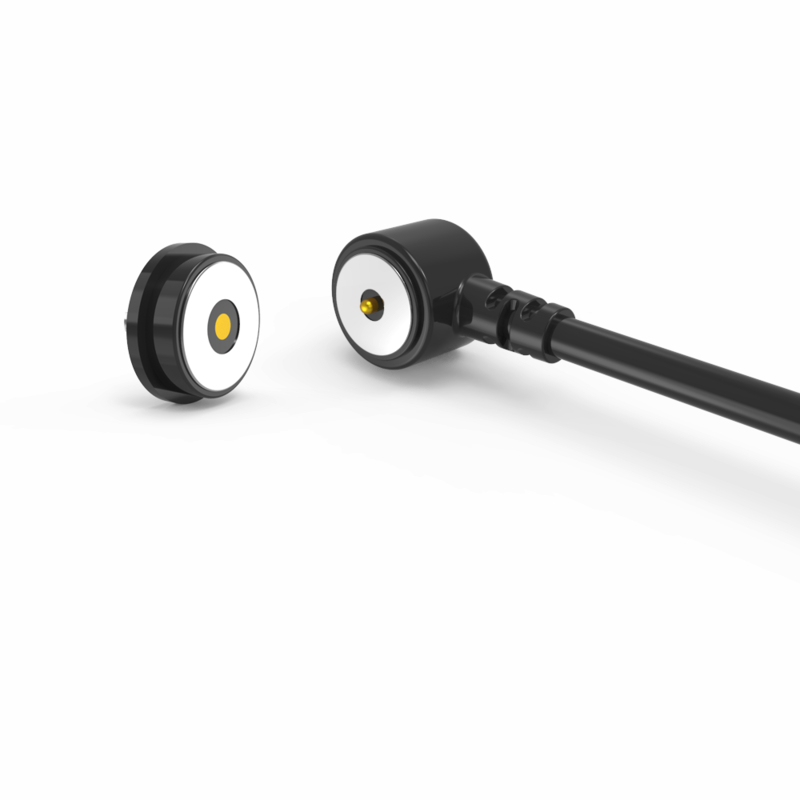

ربط كابل مغناطيسي أسود مستدير ذكر وأنثى لقطاع الأصول

رابط الكابل المغناطيسي الذكر والإناث الدائري الأسود للشريط الأساسي ، وصلة الكابل المغناطيسي لديها ميزة الامتصاص التلقائي ، سهلة التشغيل.دبوس البوجو لديه توصيل كهربائي جيدلا تتآكل بسهولة في بيئة صعبة.

يو بي إي هو مدخل مغناطيسي ODM / OEM المهني ومدخل كابل مغناطيسي ،وقدمت حلول الشحن المغناطيسي للعملاء ،وقت التطوير قصير والقالب منخفض التكلفة للتخصيص.

فريق تصميم محترف داخلي و ورشة عمل الآلات المتقدمة يمكننا التعاون لتطوير المنتجات التي تحتاجها

آلات أوتوماتيكية متقدمة، نظام تحكم صارم للعملية يمكننا تصنيع جميع المحطات الكهربائية

ربط كابل مغناطيسي ذكر:

المواد:
عقدة البوغو: نحاس ((البولنجر والبرميل المطلي 5U" Min Au أكثر من 60 ~ 100U"Ni) ؛
غطاء: أسود HTN + 30%GF/LCP UL94 V-0؛
المغناطيس: NdFeB N52 Ni المصفوفة
الكابل: أسود OD 3.5*2C ((TC65*0.08)
السترة السلكية: أسود TPE 90A.
سترة الاتصال: أسود TPE 90A..
ميكانيكية:
قوة الربيع: 70 غرام ± 20 غرام، عند 1.0 مليمتر عمل القزم.
سمك الـ (ستورك) الكامل1.2ملم
الحياة الميكانيكية: 10000 دورة دقيقة
الكهرباء:
الجهد: 12 فولت
التيار: 3A
مقاومة الاتصال: 50mΩMax (PIN).
100% اختبار مفتوح وقصير
المنتج المتوافق مع ROHS أو REACH.
اختبار رش الملح: 48 ساعة

رابط مغناطيسي أنثوي:

المواد:
PINr:C6801 خال من الرصاص، مع طبقة 5U "Min Au" فوق 60 ~ 100U "Ni؛
غطاء: أسود HTN + 30%GF UL94 V-0 ؛
قشرة: C6801 بلا رصاص
المغناطيس: NdFeB N52 Ni المصفوفة
الكهرباء:
الجهد:12.0 فولت
التيار: 3.0A
مقاومة الاتصال: 50mΩMax (PIN).
100% اختبار مفتوح وقصير
المنتج المتوافق مع ROHS أو REACH.
اختبار رش الملح: 48 ساعة.
... وصف تطبيق المنتج (لا يقتصر على ما يلي):
1لوحة PCB لللحام
2تشكيل وتغليف الأسلاك بعد لحامها
3يمكن إضافة محطة نقل لهذه اللوحة
4صناعة الصقيع بالحقن من القالب القابل للتثبيت
5يمكن ربط الأسلاك مباشرة

انتباه
1المغناطيس يستخدم مواد NdFeB، يمكن أن تبقي القوة المغناطيسية إلى الأبد (باستثناء درجة حرارة عالية، كسر، نفس اتصال القطب)

2. المغناطيس وجود تدخلات المجال المغناطيسي

3.يمكن تصميم حماية الدائرة القصيرة

كيف تعمل الموصلات المغناطيسية؟

كلا الجانبين يتصلان مغناطيسياً عندما يتم وضعهما بالقرب من بعضهما
الضوء في الجزء الخلفي من المغلق يشير إلى أن الطاقة تتدفق
.عندما يتم سحب الجانبين بعيدا، وتوقف تدفق الطاقة على الفور
.إنها تتجنب الحلقات القصيرة لأن الموصلات تطرد بعضها البعض، وإذا كانت تجذبها على الأجزاء المعزولة (لأن كلا الموصلتين تحرير القطب المغناطيسي نفسه)

معايير موصلات الكابل المغناطيسي الدائري 2Pin:

الرسم التقني لجهاز توصيل الكابل المغناطيسي الذكر الدائري 2Pin

الرسم التقني للصلة المغناطيسية الإناثية الدائرية 2Pin

إعادةتصميم PCB الموصى به

مزايا الجهاز المغناطيسي:

1تجربة المستخدم بدون جهد

.الامتصاص التلقائي: يرتبط بسهولة مع عمل بسيط "الإنقباض" بدون الحاجة إلى محاذاة دقيقة.

.السلامة ضد السقوط: تنفصل بشكل نظيف تحت التوتر (على سبيل المثال ، تعثر على الكابل) ، مما يحمي الأجهزة من الأضرار.

2. متانة استثنائية

.عمر دورة عالية: مقصورة على 100000~200000 دورة توصيل / فصل ~ تتجاوز بكثير الموصلات القياسية.

.التصميم القوي: الهيكل المقوي يقاوم الضغوط الجسدية والاستخدام المتكرر.

3مقاومة البيئة

.IPX8 مقاومة للماء: منفذ جانب الجهاز (الإناث) يقاوم الغرق (مثالي للأجهزة القابلة للارتداء والمعدات الطبية والأجهزة الخارجية).

.مقاومة الغبار: التصميم المغلق يمنع دخول الجسيمات.

4تسليم الطاقة عالية الأداء

.دعم الشحن السريع: يتعامل مع التيارات 5A10A ، مما يتيح الشحن السريع للأجهزة التي تحتاج إلى طاقة.

.المقاومة المنخفضة: محسّنة لنقل التيار العالي بكفاءة مع الحد الأدنى من فقدان الطاقة.

5مرونة التصميم

.جماليات قابلة للتخصيص: الشكل واللون والعلامة التجارية المصممة لتتناسب مع أجهزة المضيف (على سبيل المثال، الأجهزة القابلة للارتداء وأجهزة إنترنت الأشياء).

.قابلية التكيف مع عامل الشكل: يمكن تصميمها للملفات الشخصية الرقيقة للغاية أو الأغلفة المتخصصة.

6تحسين السلامة

.مكافحة الدوائر القصيرة: حماية مدمجة ضد الدوائر القصيرة العشوائية أثناء الاتصال / سوء التوجيه.

.قطبية مضادة للغباء: يمنع التصميم المادي إدخال غير صحيح (حماية القطبية العكسية).

7. قدرة إشارة متقدمة

.بيانات عالية السرعة: يدعم USB 2.0، HDMI 1.3، إشارات الصوت / الفيديو استبدال الموانئ التقليدية دون المساس بالوظيفة.

.سلامة الإشارة: يحافظ على نقل ثابت للفيديو / الصوت حتى مع قطع متكرر.

مجالات تطبيق المنتج هي:

.الأجهزة القابلة للارتداء (الساعات الذكية، موقع الحيوانات الأليفة، السوار الذكي) شحن / كابل
جهاز كمبيوتر محمول، جهاز كمبيوتر لوحي، جهاز PDA، محطة بيانات محمولة
المعدات الطبية، الأجهزة اللاسلكية، معدات اتصالات البيانات، الاتصالاتالمعدات والأتمتة والمعدات الصناعية.
الطيران والفضاء والاتصالات العسكرية والإلكترونيات العسكرية
السيارات ومعدات الملاحة والتحكم والقياس للسيارات

مزايانا:
حلول مخصصة فريقنا المهني المتخصص في موصلات POGO PIN وموصلات الشحن المغناطيسي وموصلات الصناعية المقاومة للماءتقديم دعم التصميم السريع ودورات التطوير القصيرة
النماذج الأولية السريعة ‬ عملية تحويل العينات السريعة لتلبية الطلبات العاجلة
الجودة المستقرة والموثوقية أداء ثابت للمنتجات الآمنة والموثوقة.
خدمة فعالة من حيث التكلفة وممتازة حلول ذات قيمة عالية مصممة خصيصًا لاحتياجات العملاء.
نحن ملتزمون بتوفير منتجات آمنة وموثوقة وذات جودة عالية تتجاوز توقعات العملاء.

الجودة والنزاهة والخدمة الفائقة هي المبادئ الأساسية التي نحافظ عليها بثبات

كيفية طلب أجهزة توصيل الكابلات المغناطيسية من UPE

الخطوة الأولى: ابلغ عن احتياجاتك
قدم هذه التفاصيل الرئيسية:

✅نوع الجهاز: على سبيل المثال، الشحن فقط، البيانات + الطاقة (USB-C / HDMI) ، Pogo Pin، الهجينة

✅الكمية: الحجم السنوي المقدر (على سبيل المثال، 50 ألف وحدة/سنة)

✅احتياجات التخصيص:
الشكل / الحجم (على سبيل المثال، دائرية Ø5mm، الزاوية المستقيمة)
التيار المسموح به (على سبيل المثال ، شحن سريع 8A)

تصنيف IP (على سبيل المثال ، IPX8 مقاوم للماء)

نوع الإشارة (على سبيل المثال، USB 2.0 + طاقة 12 فولت)
الجمالية (اللون، العلامة التجارية، التشطيب السطحي)

✅المواصفات التقنية: الجهد التشغيلي، دورات التزاوج، نطاق درجة الحرارة التشغيلية

الخطوة الثانية: الاقتراح والاتفاق
يو بي إي يوفر:
تسعير الوحدة (خصومات الحجم للطلبات 5K +)
وقت التنفيذ (النماذج الأولية + الإنتاج الضخم)
شروط الدفع (على سبيل المثال، 50٪ الودائع، 50٪ قبل الشحن)

النهائي: MOQ، جدول التسليم، التعبئة والتغليف

الخطوة الثالثة: تأكيد الطلب ودفع
التوقيع على عقد أو اتفاقية طلب رسمية

الدفع بأمان عن طريق:
التحويل المصرفي (SWIFT/TT)
.باي بال
خطاب ائتمان (بالنسبة للطلبات السائبة)

الخطوة الرابعة: الإنتاج والشحن
✅إنتاج النماذج الأولية: 5-7 أيام (تصديق العينة قبل الإنتاج الضخم)

✅الإنتاج الجماعي: 15-20 يومًا (توسيع نطاق مرن)

الشحن:
.EXW
الخدمات اللوجستية القابلة للتتبع (DHL، FedEx، الشحن البحري)

الخطوة 5: ضمان الجودة
✅قبل الشحن: يو بي إي تقدم تقارير مراقبة الجودة (اختبار IP ، فحص الاستمرارية)

✅بعد التسليم: تحقق من:
دقة الأبعاد
أداء الإشارة / الطاقة
.إنهاء التماسك

مدة الدفع:

إيداع بنسبة 50٪ (يدفع مقدماً): يغطي تكاليف الإنتاج (المواد والعمالة).

50٪ الرصيد (يدفع قبل الشحن): يضمن مراقبة الجودة والتزام الطرفين.

طريقة الدفع:

T/T (تحويل مصرفي) ، PayPal ، OCBC Bank

التوصية:

استخدم PayPal للعينات (أكثر أمانًا).

استخدم T / T للطلبات السائبة (رسوم أقل).
