ربط الكابلات المغناطيسية البيضاء الذكورية والإناثية للشرائط LED

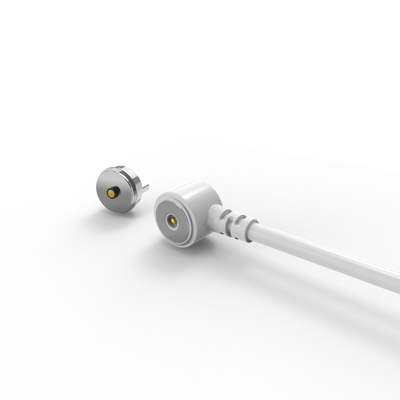

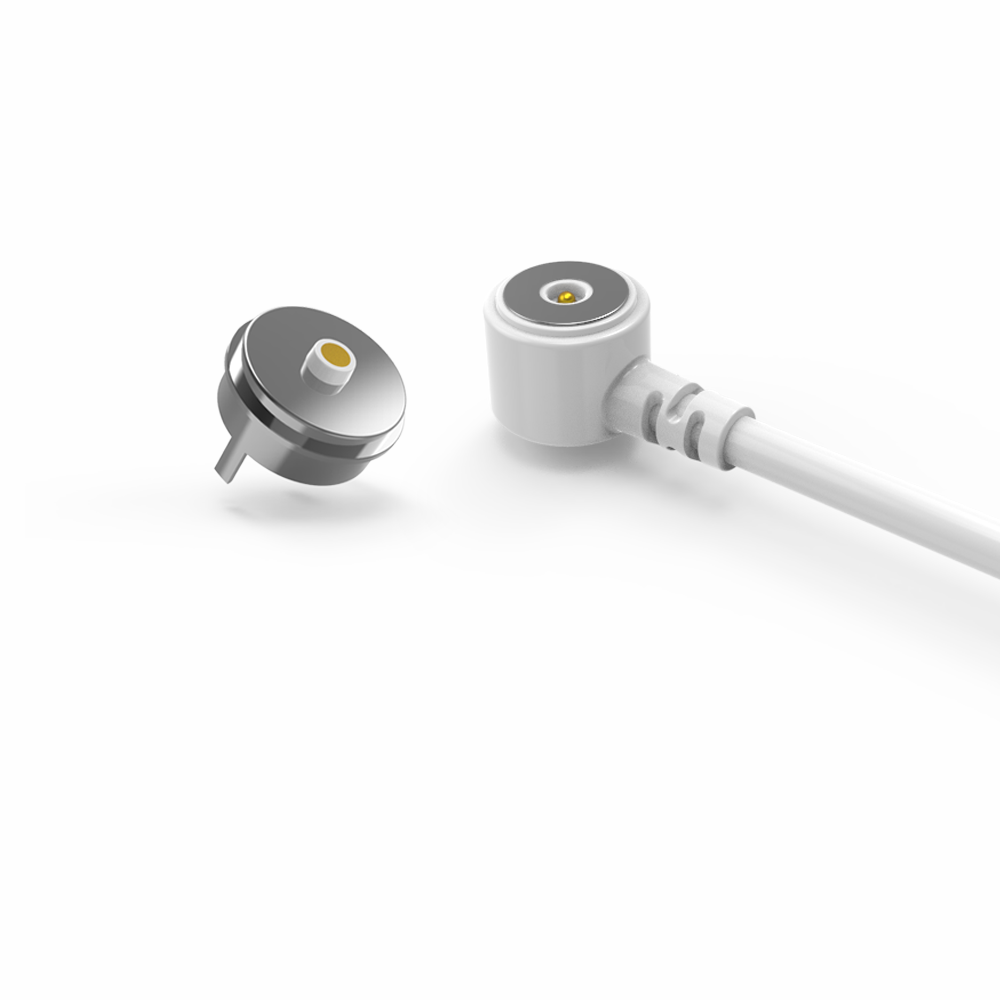

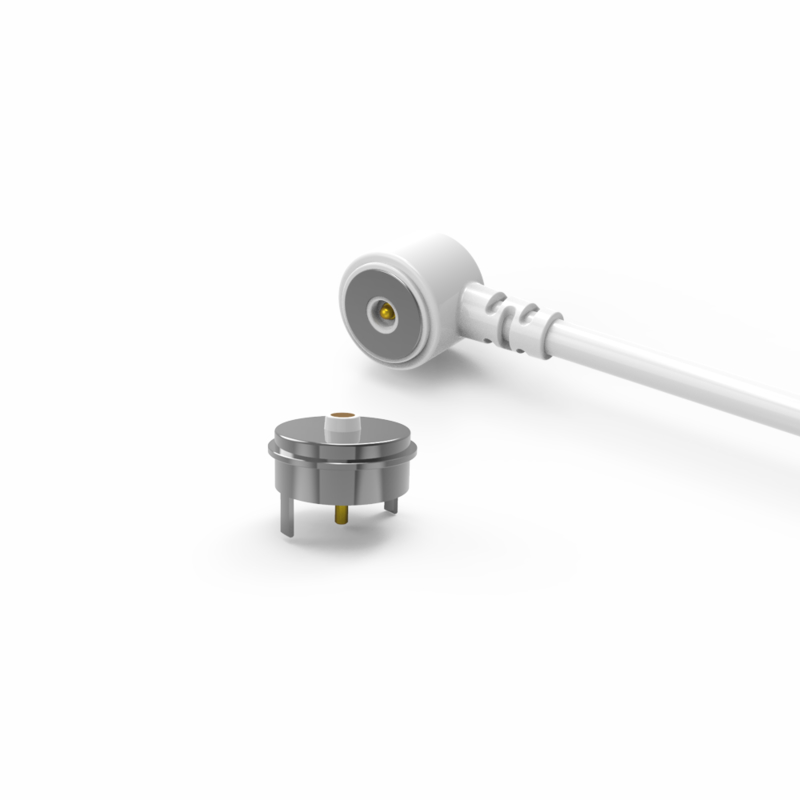

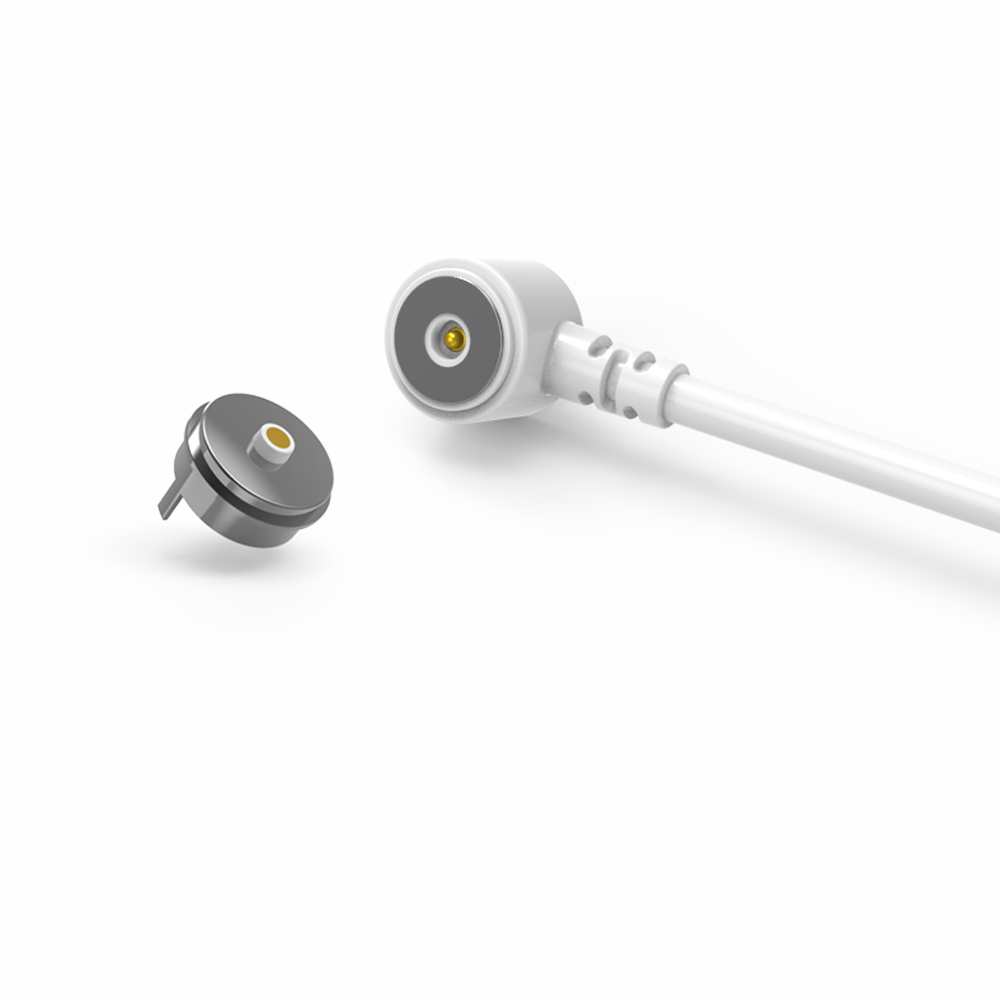

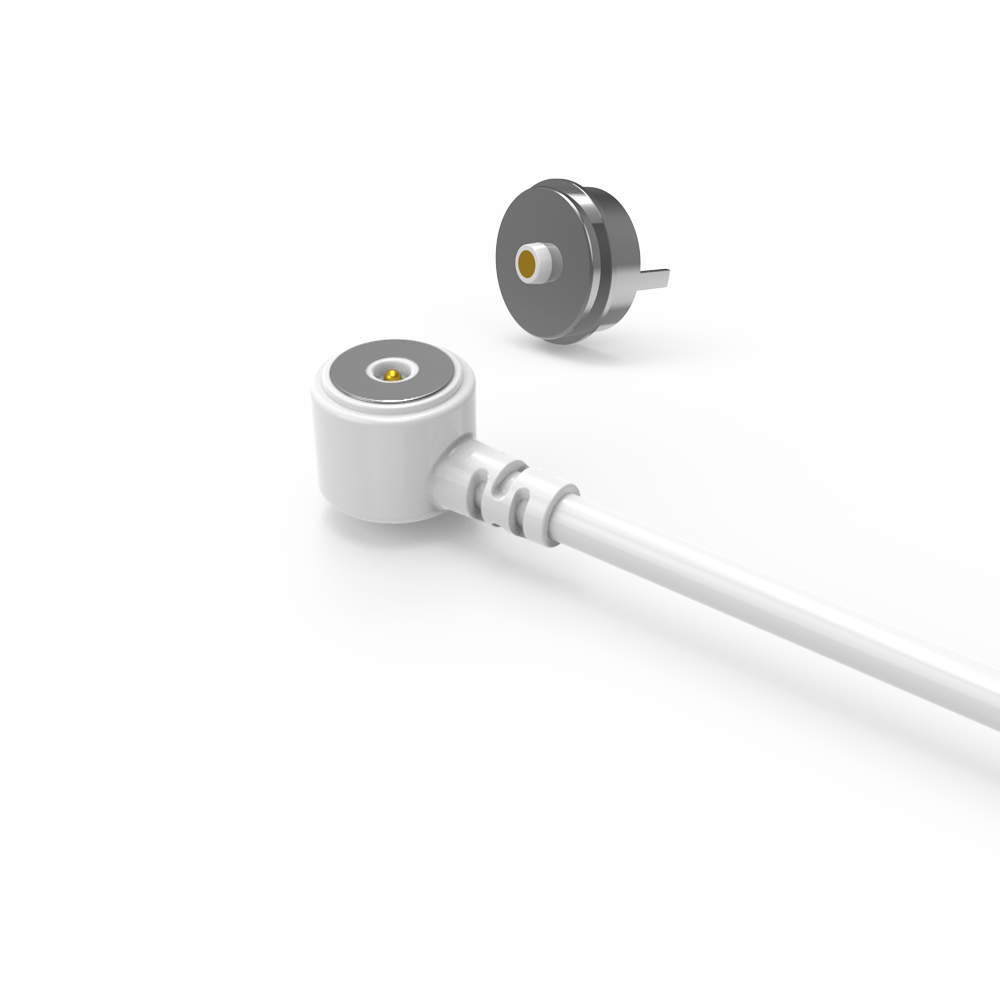

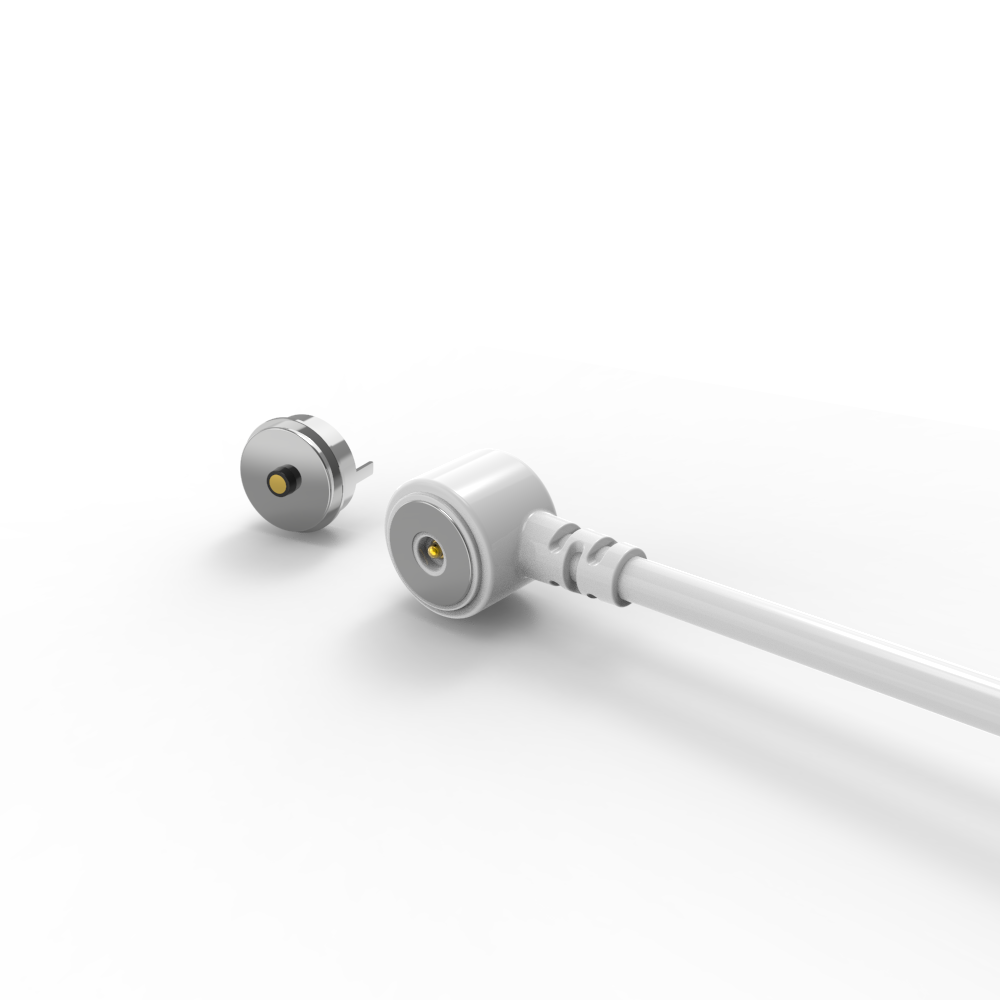

موصل كابل دبوس بوجو مغناطيسي للذكور والإناث وشرائط LED.

UPE: الشركة المصنعة المحترفة للموصلات المغناطيسية عالية الأداء وموصلات الكابلات المغناطيسية

تتخصص UPE في تصميم وتصنيع الموصلات المغناطيسية المتميزة وموصلات كابلات الشحن المغناطيسية. تم تصميم منتجاتنا من أجل الموثوقية والسلامة، وتتميز بما يلي:

.متانة استثنائية: تصنيفات دورة حياة عالية للأداء طويل الأمد.

.أمان مُحسّن: حماية مدمجة من ماس كهربائي.

.مغناطيسية قوية وآمنة: تضمن اتصالاً موثوقًا به ينفصل بأمان عند الحاجة.

.الالتزام بالابتكار: نركز باستمرار على تطوير حلول موصلات متقدمة وعالية الأداء.

 انتباه:
1. يستخدم المغناطيس مادة NdFeB، ويمكنه الحفاظ على القوة المغناطيسية إلى الأبد (باستثناء درجات الحرارة المرتفعة، والكسر، وتوصيل نفس القطب)

2. يوجد في المغناطيس تداخل في المجال المغناطيسي

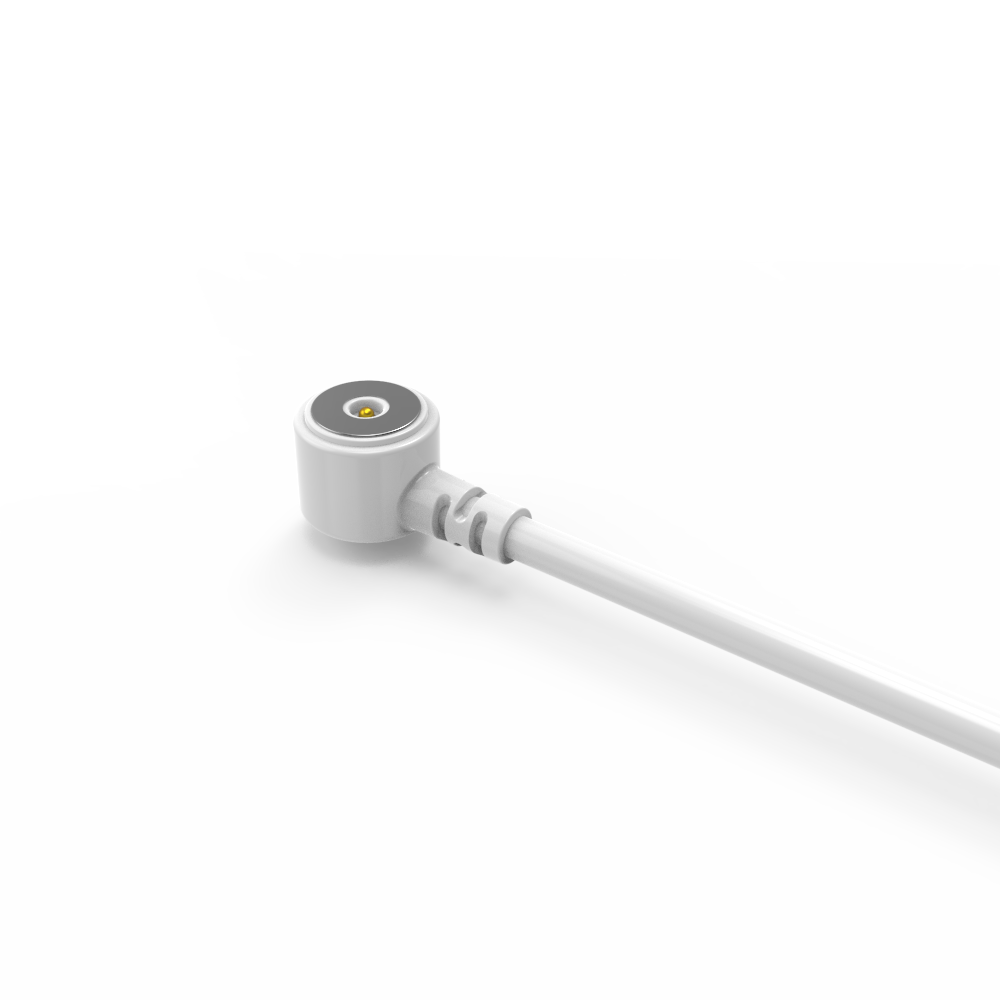

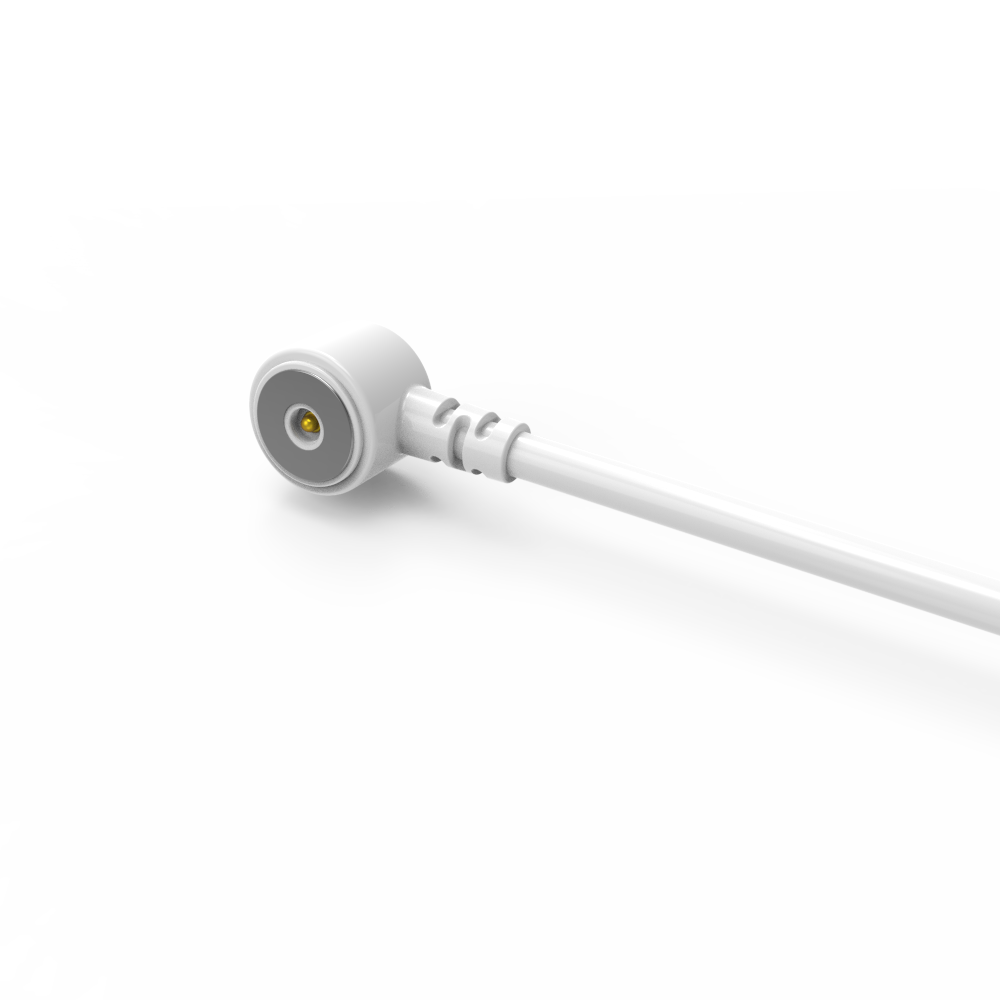

موصل كابل مغناطيسي للذكور:

...المواد:
دبوس بوجو: نحاس (طلاء المكبس والأسطوانة 5U" Min Au over 60~100U"Ni);
الغلاف: أبيض LCP+30%GF UL94 V-0;
المغناطيس: NdFeB N52 طلاء Ni;
الكابل:أبيض OD 3.5*2C(TC65*0.08),
غلاف السلك:أبيض TPE 90A .
غلاف الموصل: أبيض TPE 90A..
...ميكانيكي:
قوة الزنبرك: 70 جرامًا وplusmn;20 جرامًا، عند شوط عمل 1.0 مم.
شوط كامل: 1.2 مم.
العمر الميكانيكي: 10000 دورة كحد أدنى..
...كهربائي:
الجهد: 12 فولت.
التيار: 3 أمبير.
مقاومة التلامس: 50mΩMax (PIN).
اختبار مفتوح وقصير بنسبة 100%.
...منتج متوافق مع ROHS أو REACH.
...اختبار رذاذ الملح: 48 ساعة.

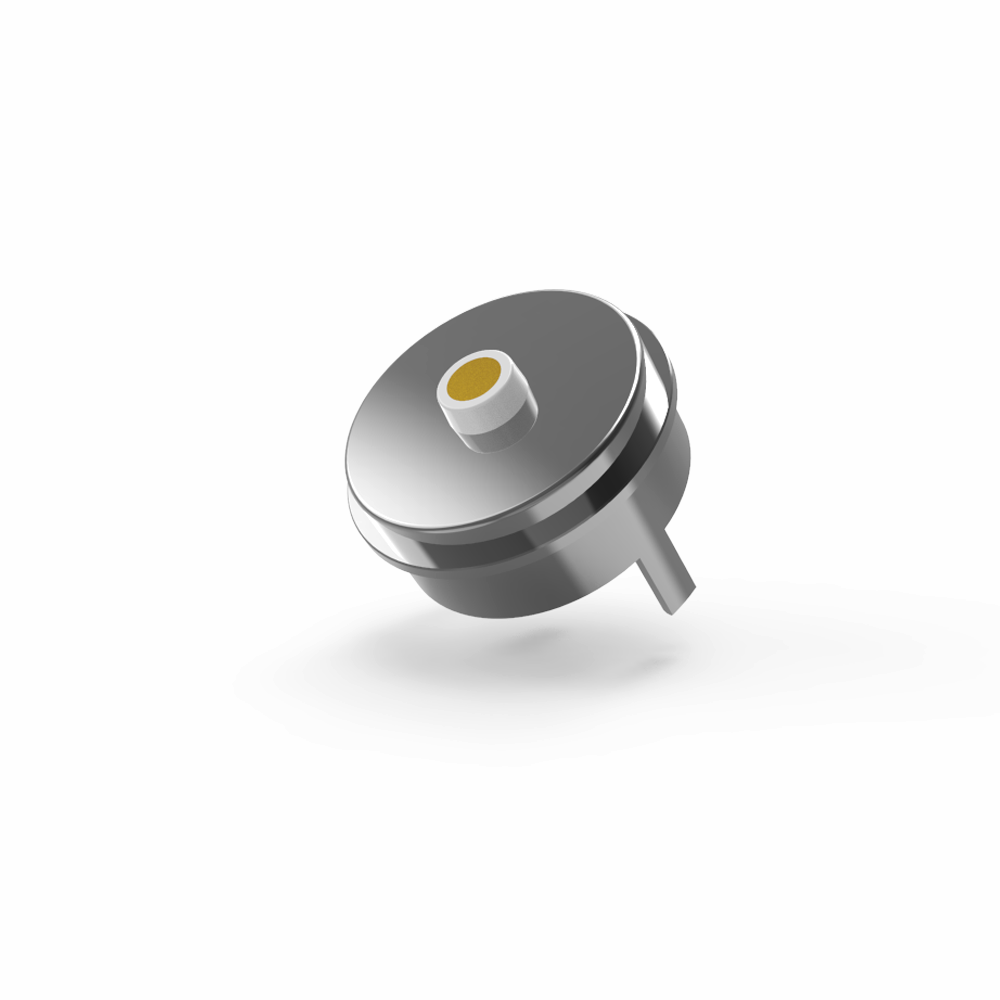

موصل مغناطيسي للإناث:

..المواد:
PINr: خالي من الرصاص C6801، طلاء 5U" Min Au over 60~100U"Ni;
الغلاف: أبيض LCP+30%GF UL94 V-0;
الصدفة: خالي من الرصاص C6801 طلاء Ni;
المغناطيس: NdFeB N52 طلاء Ni
....كهربائي:
الجهد: 12.0 فولت.
التيار: 5.0 أمبير.
مقاومة التلامس: 50mΩMax (PIN).
اختبار مفتوح وقصير بنسبة 100%.
...منتج متوافق مع ROHS أو REACH.
...اختبار رذاذ الملح: 48 ساعة.
… وصف تطبيق المنتج (لا يقتصر على ما يلي):
1. لوحة PCB لحام قابلة للتوصيل;
2. تشكيل وتغليف بعد أسلاك اللحام;
3. يمكن إضافة طرف نقل لهذه اللوحة PCB;
4. صب حقن القولبة للقالب القابل للتضمين;
5. يمكن ربط الأسلاك مباشرة.

معلمات موصل الكابل المغناطيسي ثنائي السنون:

رسم فني لموصل الكابل المغناطيسي ثنائي السنون للذكور

رسم فني لموصل مغناطيسي ثنائي السنون للإناث

Reتخطيط PCB الموصى به

مزايا الموصل المغناطيسي:

● تصميم إنساني لتجربة توصيل الامتصاص التلقائي;

● تصميم إنساني مضاد للسقوط: من السهل إزالته من واجهة الشحن، وليس من السهل إزالة الجهاز;

● مدة الحياة: تصل إلى 100000-200000 دورة;

● تصميم مقاوم للماء: يمكن أن يكون الطرف الأنثوي للجهاز مقاومًا للغبار ومقاومًا للماء (IPX8);

● وقت الشحن السريع: تصميم موصل مغناطيسي 5A-10A يتحمل نقل التيار الكبير;

●يمكن مطابقة مظهر الموصل المغناطيسي وفقًا لتصميم جهاز تطبيق العميل;

●تصميم هيكل المنتج المضاد للدائرة القصيرة والمضاد للخطأ;

●تحقيق نقل إشارة عالية التردد، يمكن أن يحل محل وظيفة USB2.0 HDMI 1.3 لنقل إشارة الفيديو والصوت التقليدية

●يمكن للموصلات الأنثوية الموفرة للمساحة ومحولات PCB تحقيق نوع بوجو وتوصيلات حبل التصحيح SMT DIP

●تلبي درجة مقاومة التآكل الممتازة (48H-120H) متطلبات الاستخدام في البيئات القاسية

●واجهات قابلة للتوسيع ممتازة، والتي يمكن أن تنفذ (إشارة الطاقة، الفيديو والصوت، جاك، إلخ.)

●وقت التطوير قصير، وتكلفة صناعة القوالب منخفضة، وهي مناسبة للتخصيص

تطبيقات المنتجات:

1. الفضاء، والأجهزة الطبية، وإلكترونيات السيارات على متن الطائرة، والأجهزة المنزلية الصغيرة، والمعدات الصناعية الآلية، ومعدات اتصالات البيانات، ومعدات الفحص الصناعي، والأجهزة اللاسلكية، والمركبات الذكية المتحركة بالمسار
2: أجهزة الواقع الافتراضي (VR)، وأجهزة المركبات الجوية غير المأهولة، وأجهزة الروبوتات الذكية
3: منتجات ذكية يمكن ارتداؤها، ومنتجات تحديد المواقع الذكية (ساعات ذكية للأطفال، وأساور ذكية، وهواتف محمولة قابلة للارتداء، وسماعات رأس Bluetooth، وما إلى ذلك)
4: الأجهزة المنزلية الذكية، وأجهزة المحطات الطرفية الذكية المحمولة، ومعدات الصرف الصحي الذكية، والمعدات الرياضية الخارجية الذكية، وأجهزة العلاج الطبيعي والجمال الذكية
5: الإلكترونيات الاستهلاكية، والأجهزة المنزلية الصغيرة (الطابعات، والهواتف الذكية، وأجهزة الكمبيوتر، والكاميرات، والمعدات السمعية والبصرية، وأجهزة المساعد الرقمي الشخصي)

لماذا تختارنا؟

1. فريق البحث والتطوير لديه قدرات تصميم وتطوير مستقلة، ويمكن تخصيصه مع تطوير المنتج؛ ما عليك سوى الحصول على معرف، وسنقوم بالباقي نيابة عنك، والتطوير المجاني، ووقت البحث والتطوير 3-5 أيام عمل.

2. مشاريع المنتجات من اختيار البرامج المتعددة، والاتصال المستدير والمربع والمستطيل والمشكل مع الاستخدام المرن للطريقة لتحقيق مظهر جميل، وتوفير المساحة، وسهولة التوصيل، ويمكن للقوة المغناطيسية أن تحقق من 1N إلى 30N.

3. طريقة التوصيل: مغناطيس إلى مغناطيس، مغناطيس إلى سبيكة، مغناطيس إلى صفائح حديدية وما إلى ذلك، لتلبية الهيكل والتطبيق المختلفين، وتجنب تداخل المجال المغناطيسي، واستخدام مغناطيس NdFeB، ويمكنه الحفاظ على القوة المغناطيسية إلى الأبد.

كيفية تقديم طلب موصل الكابل المغناطيسي

الخطوة 1: إرسال متطلباتك
تقديم هذه التفاصيل الرئيسية:

✅نوع الموصل: على سبيل المثال، الشحن فقط، البيانات + الطاقة (USB-C/HDMI)، دبوس بوجو، هجين

✅الكمية: الحجم السنوي المقدر (على سبيل المثال، 50 ألف وحدة/سنة)

✅احتياجات التخصيص:
.الشكل/الحجم (على سبيل المثال، دائري Ø5mm، بزاوية قائمة)
.تصنيف التيار (على سبيل المثال، شحن سريع 8 أمبير)

.تصنيف IP (على سبيل المثال، IPX8 مقاوم للماء)

.نوع الإشارة (على سبيل المثال، USB 2.0 + طاقة 12 فولت)
جمالي (اللون، العلامة التجارية، تشطيب السطح)

✅المواصفات الفنية: جهد التشغيل، دورات التزاوج، نطاق درجة حرارة التشغيل

الخطوة 2: عرض الأسعار والاتفاقية
توفر UPE:
.تسعير الوحدة (خصومات الكمية للطلبات التي تزيد عن 5 آلاف)
.المهلة الزمنية (النماذج الأولية + الإنتاج الضخم)
.شروط الدفع (على سبيل المثال، إيداع 50%، 50% قبل الشحن)

الانتهاء: الحد الأدنى لكمية الطلب، جدول التسليم، التعبئة والتغليف

الخطوة 3: تأكيد الطلب والدفع
قم بتوقيع أمر شراء أو اتفاقية طلب رسمية

ادفع بأمان عبر:
.التحويل المصرفي (SWIFT/TT)
.باي بال
.خطاب اعتماد (للطلبات المجمعة)

الخطوة 4: الإنتاج والشحن
✅النماذج الأولية: 5-7 أيام (الموافقة على العينة قبل الإنتاج الضخم)

✅الإنتاج الضخم: 15-20 يومًا (التحجيم المرن)

الشحن:
.EXW
.الخدمات اللوجستية القابلة للتتبع (DHL، FedEx، الشحن البحري)

الخطوة 5: ضمان الجودة
✅قبل الشحن: تقدم UPE تقارير مراقبة الجودة (اختبار IP، فحوصات الاستمرارية)

✅بعد التسليم: افحص ما يلي:
.الدقة الأبعاد
.أداء الإشارة/الطاقة
.اتساق التشطيب
