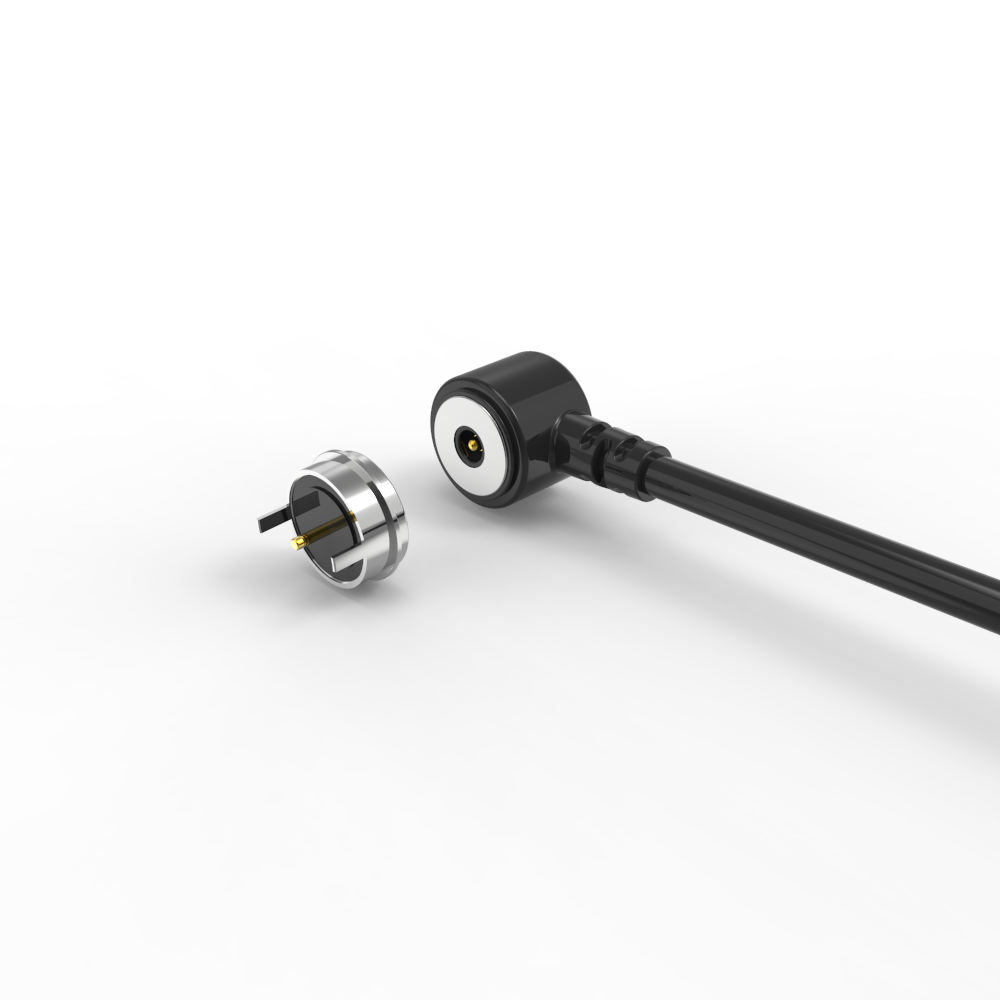

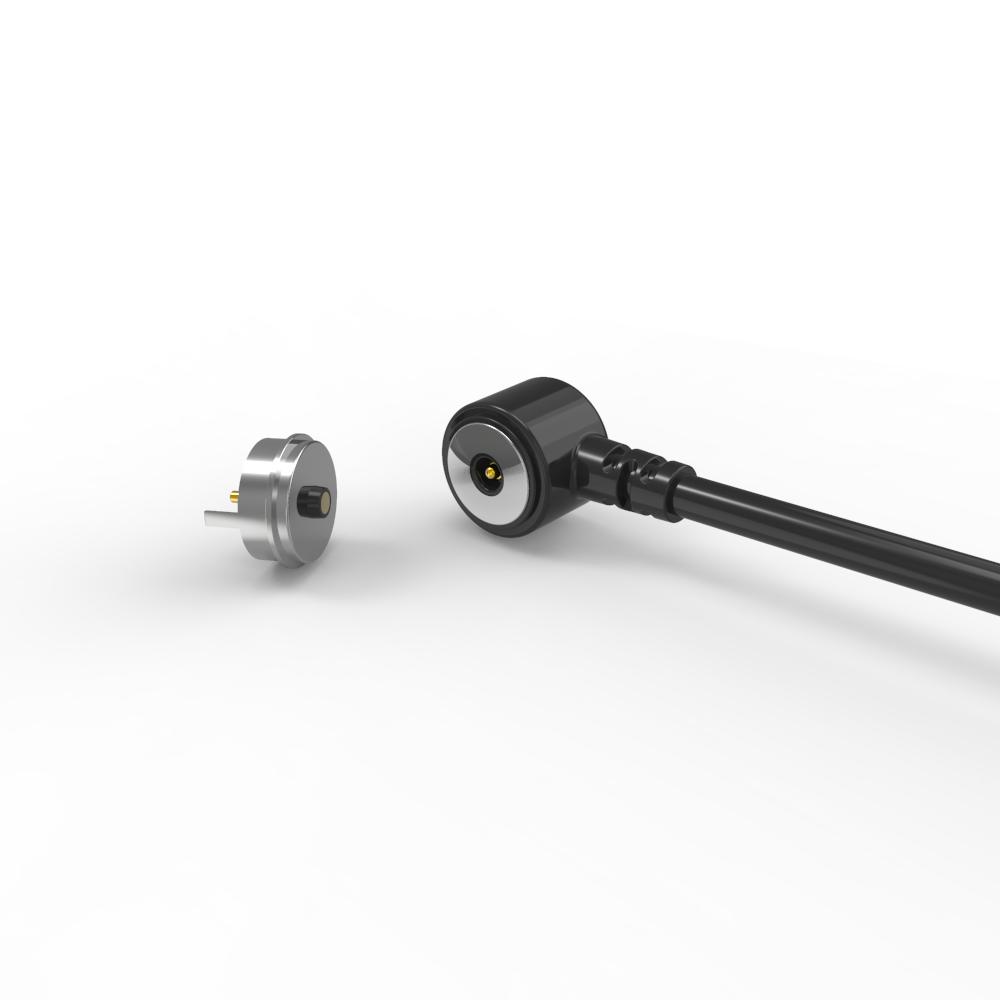

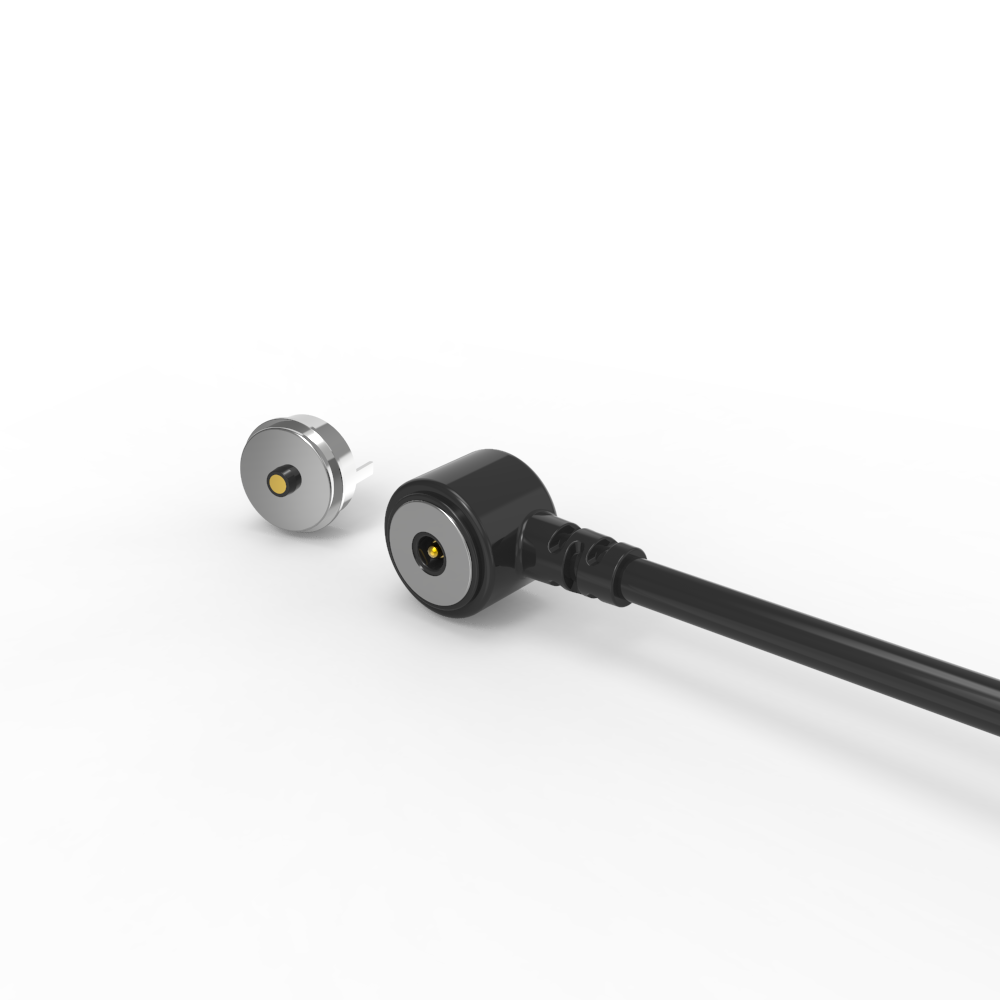

ربط كابل شحن مغناطيسي ذكر وأنثى مستدير لصندوق الغداء الحراري

موصل كبل الشحن المغناطيسي من الذكور والإناث من أجل صندوق الغداء الحراري ، دبوس بوغو المغناطيسي يتمتع بميزة الامتزاز التلقائي ، سهل التشغيل. يحتوي دبوس Pogo على توصيل كهربائي جيد ، ولا يتم تآكله بسهولة في بيئة شديدة.

تلتزم شركة Union Precision Electronic Co. ، Ltd (UPE) بموصلات POGO المتطورة ، وموصلات POGO PIN ، والموصل المغناطيسي ، وتصميم وتطوير وإنتاج ومبيعات المنتجات الداعمة كشركة عالية التقنية.

لقد تمسكنا بالابتكار التكنولوجي المستمر والمنتجات عالية الجودة باعتباره جوهر تطوير الشركة ، يتمتع الفريق الفني المحترف والمتمرس بأكثر من 15 عامًا من الخبرة في صناعة الموصلات ذات الصلة. يتمتع بخبرة في مجال تطوير المنتجات وتصنيعها. في الوقت نفسه ، يمكنه أيضًا تزويد العملاء بدعم فني مثل التطوير المتزامن.

المنتجات تتوافق مع ROHS الاتحاد الأوروبي ، وصول ، ومعايير حماية البيئة HF.

الوصول العالمي:تم الوثوق بمنتجات UPE في جميع أنحاء العالم ، مع التركيز الأساسي على التصدير إلى الأسواق المتقدمة ، بما في ذلك:

.أوروبا

. الولايات المتحدة وكندا

. أستراليا

.

في جوهر:تقدم UPE مجموعة شاملة من حلول الموصل المغناطيسي الموثوق والآمن والمبتكرة لتلبية المتطلبات الصعبة للعملاء العالميين في الأسواق المتقدمة.

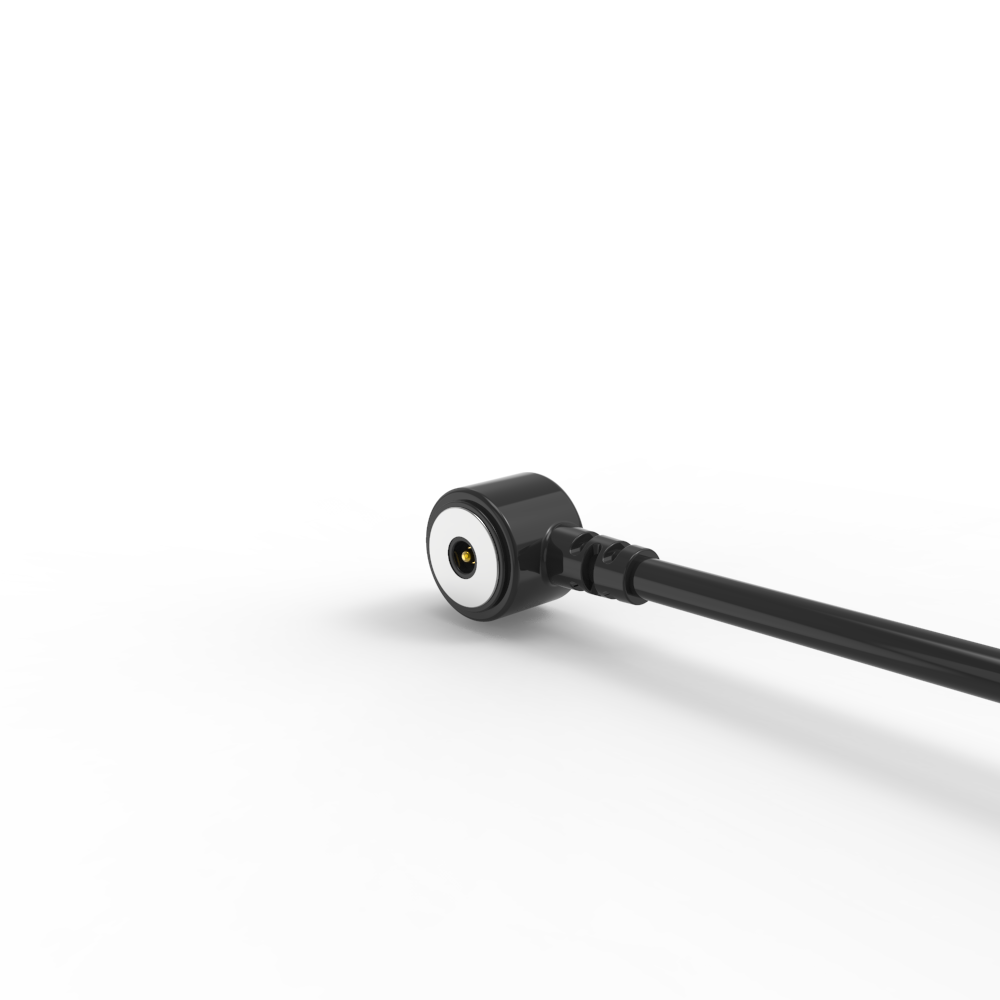

موصل الكابل المغناطيسي الذكور:

...مواد:
Pogo Pin: Brass (Plunger & Barrel Plating 5U "Min au أكثر من 60 ~ 100U" ni) ؛
الإسكان: أسود HTN+30 ٪ GF UL94 V-0 ؛
المغناطيس: NDFEB N52 Plating Ni ؛
الكابل: الأسود OD 3.5*2C (TC65*0.08) ،
سلك سترة: أسود TPE 90A.
سترة الموصل: أسود TPE 90A ..
... ميكانيكية:
قوة الربيع: 70G ± 20G ، في Storke 1.0 مم.
Storke الكامل: 1.2mm.
الحياة الميكانيكية: 10000cycle دقيقة ..
...كهربائي:
الجهد: 12 V.
الحالي: 3A.
مقاومة التلامس: 50mΩmax (PIN).
100 ٪ اختبار قصير وقصير.
... ROHS أو الوصول إلى منتج متوافق.
... اختبار رذاذ الملح: 48 ح.

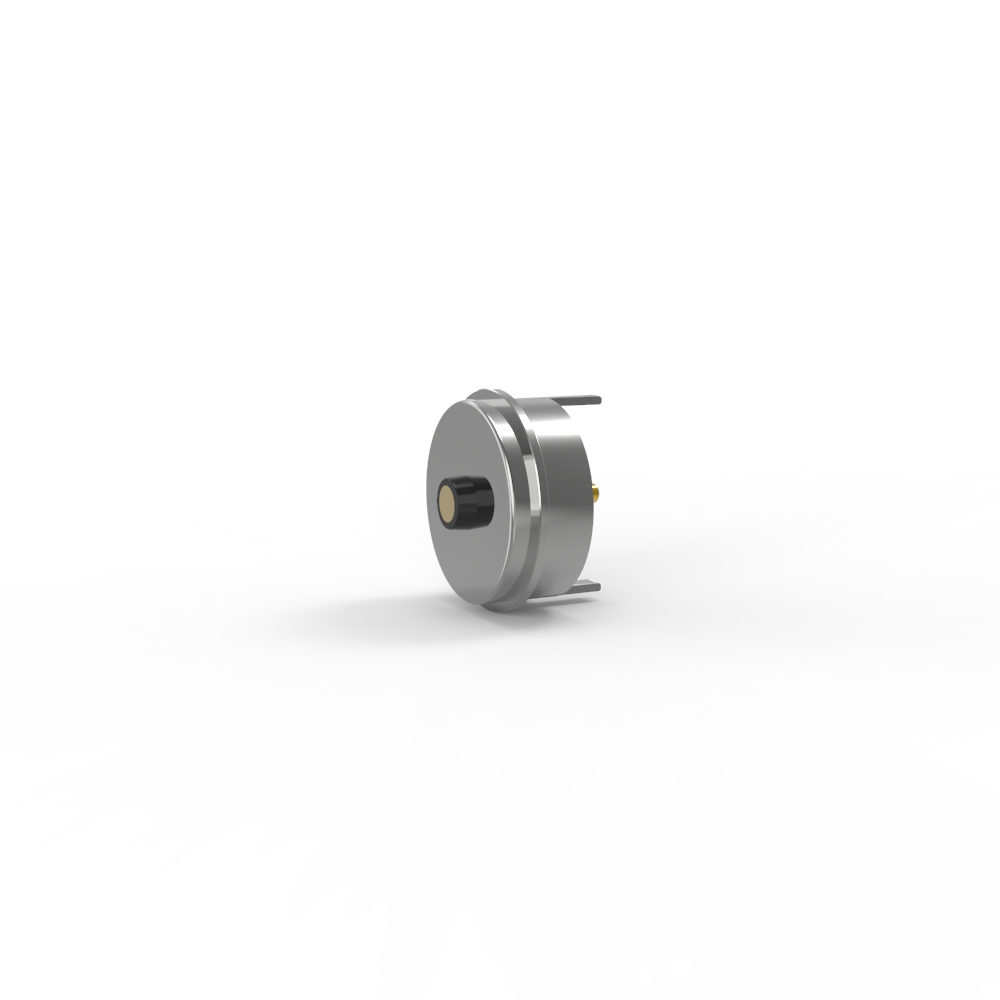

الموصل المغناطيسي الإناث:

..مواد :
PINR: C6801 خالية من الرصاص ، Plating 5U "Min au أكثر من 60 ~ 100U" Ni ؛
الإسكان: أسود HTN+30 ٪ GF UL94 V-0 ؛
شل: خالية من الرصاص C6801 Plating Ni ؛
المغناطيس: NDFEB N52 Plating Ni
....كهربائي:
الجهد: 12.0 V.
الحالي: 5.0a.
مقاومة التلامس: 50mΩmax (PIN).
100 ٪ اختبار قصير وقصير.
... ROHS أو منتج الوصول.
... اختبار رذاذ الملح: 48H.
... وصف تطبيق المنتج (لا يقتصر على ما يلي):
1. Plug-in Welding PCB Board ؛
2. وضع وتغليف بعد أسلاك اللحام ؛
3. يمكن أن تكون محطة نقل لوحة ثنائي الفينيل متعدد الكلور هذه ؛
4.MLDING حقن صب من العفن القابل للتضمين.
5. الأسلاك يمكن ربطها مباشرة.

انتباه:
1. magnet استخدم مادة NDFEB ، يمكن أن تبقي القوة المغناطيسية إلى الأبد (باستثناء درجة الحرارة العالية ، المكسورة ، نفس الاتصال القطب)

2. Magnet موجود تداخل المجال المغناطيسي

3. يمكن تصميم حماية الدائرة القصيرة

كيف تعمل الموصلات المغناطيسية؟

.
. النصي في الجزء الخلفي من المكونات يشير إلى أن الطاقة تتدفق
. عندما يتم تفكيك الجوانب ، يتوقف تدفق الطاقة على الفور
يتجنبون الدوائر القصيرة حيث تصد الموصلات بعضها البعض ، وإذا كانت جذبها على الأجزاء المعزولة (مثل كلا الموصلات تحرر نفس القطب المغناطيسي)

معلمة موصلات الكبل المغناطيسي الدائرية 2Pin:

دائري 2Pin للذكور موصل الكبل المغناطيسي الرسم الفني

دائري 2Pin 2pin الموصل المغناطيسي الرسم الفني

يكررأثنى على تخطيط ثنائي الفينيل متعدد الكلور

مزايا الموصل المغناطيسي:

1.effortless تجربة المستخدم

.الامتزاز التلقائي: يتصل بسهولة مع إجراء "SNAP" بسيط - لا يلزم محاذاة دقيقة.

.السلامة المضادة للسقوط: تنفصل بشكل نظيف تحت التوتر (على سبيل المثال ، تعثر على الكبل) ، وحماية الأجهزة من التلف.

2. Exceptional المتانة

.حياة عالية الدورة: تم تصنيفها لدورات الاتصال/قطع الاتصال من 100000 إلى 200000 - تجاوزت بكثير الموصلات القياسية.

.تصميم قوي: الهيكل المقوى يقاوم الإجهاد البدني والاستخدام المتكرر.

3. المرونة البيئية

.IPX8 عزل المياه: موانئ من جانب الجهاز (أنثى) يقاوم غمر (مثالي للأجهزة القابلة للارتداء ، المعدات الطبية ، الأجهزة الخارجية).

.مقاومة الغبار: التصميم المختوم يمنع دخول الجسيمات.

4. عالية الأداء توصيل الطاقة

.دعم الشحن السريع: تعامل التيارات 5A-10A ، مما يتيح الشحن السريع للأجهزة المتعطشة للطاقة.

.المقاومة المنخفضة: تم تحسينها لنقل فعال ذي تيار عالي الكفاءة مع الحد الأدنى من فقدان الطاقة.

5. تصميم المرونة

.جماليات قابلة للتخصيص: الشكل واللون والعلامات التجارية المصممة خصيصًا لمطابقة الأجهزة المضيفة (على سبيل المثال ، الأجهزة القابلة للارتداء ، أدوات IoT).

.عامل التكيف: يمكن تصميمها للملفات التعريف الفائقة أو العبوات المتخصصة.

6. السلامة المعززة

.دائرة مضادة للانسداد: حماية مدمجة ضد السراويل القصيرة أثناء التوصيل/الاختلال.

.قطبية مضمونة: التصميم المادي يمنع الإدراج غير الصحيح (حماية القطبية العكسية).

7. القدرة على الإشارة المتقدمة

.البيانات عالية السرعة: تدعم USB 2.0 ، HDMI 1.3 ، إشارات الصوت/الفيديو-استبدال المنافذ التقليدية دون المساس.

.سلامة الإشارة: يحافظ على ناقل حركة مستقر للفيديو/الصوت حتى مع قطع الاتصال المتكررة.

مجالات تطبيق المنتج هي:

1.Consumer الإلكترونيات والأجهزة المحمولة:

.

.Laptops, Tablet PCs

.pdas (المساعدين الرقميين الشخصيين)

. محطات البيانات

2. HealthCare والتكنولوجيا الطبية:

المعدات العادية (الأجهزة التشخيصية ، شاشات المرضى ، الأجهزة الطبية المحمولة ، إلخ)

3. المعلومات وتكنولوجيا الاتصالات (تكنولوجيا المعلومات والاتصالات):

.

.

.

4. الأتمتة والتحكم الصناعي:

. معدات التوت (PLCs ، HMIS ، محركات السيارات ، أجهزة الاستشعار)

المعدات الصناعية (الروبوتات ، أنظمة التحكم ، معدات الاختبار والقياس في المصانع)

5.Aerospace ، الدفاع والعسكري:

. الأنظمة (Cockpit Evionics ، الأنظمة على متن الطائرة)

.

الاتصالات العسكرية (أجهزة الراديو التكتيكية ، أنظمة COMMS آمنة)

الإلكترونيات العسكرية (الرادار ، أنظمة EW ، أنظمة التوجيه ، منصات C4ISR)

6.Automotive والنقل:

.

.

.

التعليمات

1. اخترنا؟
مع صدق 100 ٪ ، ستوفر شركتنا أفضل خدمة لك مهما كانت المنتجات أو بعد المبيعات. سنقدم أكثر علامات الاقتباس والتصميم عالي الجودة وفقًا للرسومات أو متطلباتك. نقدم ضمانًا لكل عميل بعد البيع.

2. هل يمكنك تخصيص المنتجات لنا؟
يسعدنا للغاية التخصيص لك أو تصميم لك. يرجى تزويدنا بالرسم أو العينات ، وإخبارنا بمتطلباتك الخاصة حول المنتجات. يمكننا التخصيص في أقرب وقت ممكن وفقًا لمتطلباتك.

3. كم تكلفة العينة؟
إذا كانت العناصر المخزون ، فنحن نقدم عينات للعملاء مجانًا ، ولكن يجب أن تتحمل الشحن.
إذا قمت بتخصيص ITerms ، فسنفرض رسومًا على التكلفة بشكل صحيح واسترداد نسبة معقولة من رسوم العينة عندما يكون لديك طلب لنا!

4. ماذا عن وقت التسليم الخاص بك؟
يعتمد وقت التسليم على كمية وصعوبة طلب العميل.

5. كيف نوبة مراقبة جودة شركتك؟
سنقوم باختبار المنتجات وتفقدها لضمان جودة المنتجات للحصول على رضاك. الجودة هي الأكثر أهمية في شركتنا ، من مواد إلى أخرى ، سيتم فحصها كلها وستحصل الشركة على IS09001 لضمان ذلك.

كيفية طلب الموصلات المغناطيسية من UPE

✅ الخطوة 1: إرسال متطلباتك

✅step 2: اقتباس واتفاق

✅step 3: تأكيد الطلب والدفع

✅ الخطوة 4: الإنتاج والشحن

✅step 5: ضمان الجودة

شحن

أي سؤال ، الرجاء الإرسال إلىunion@upetech.net
