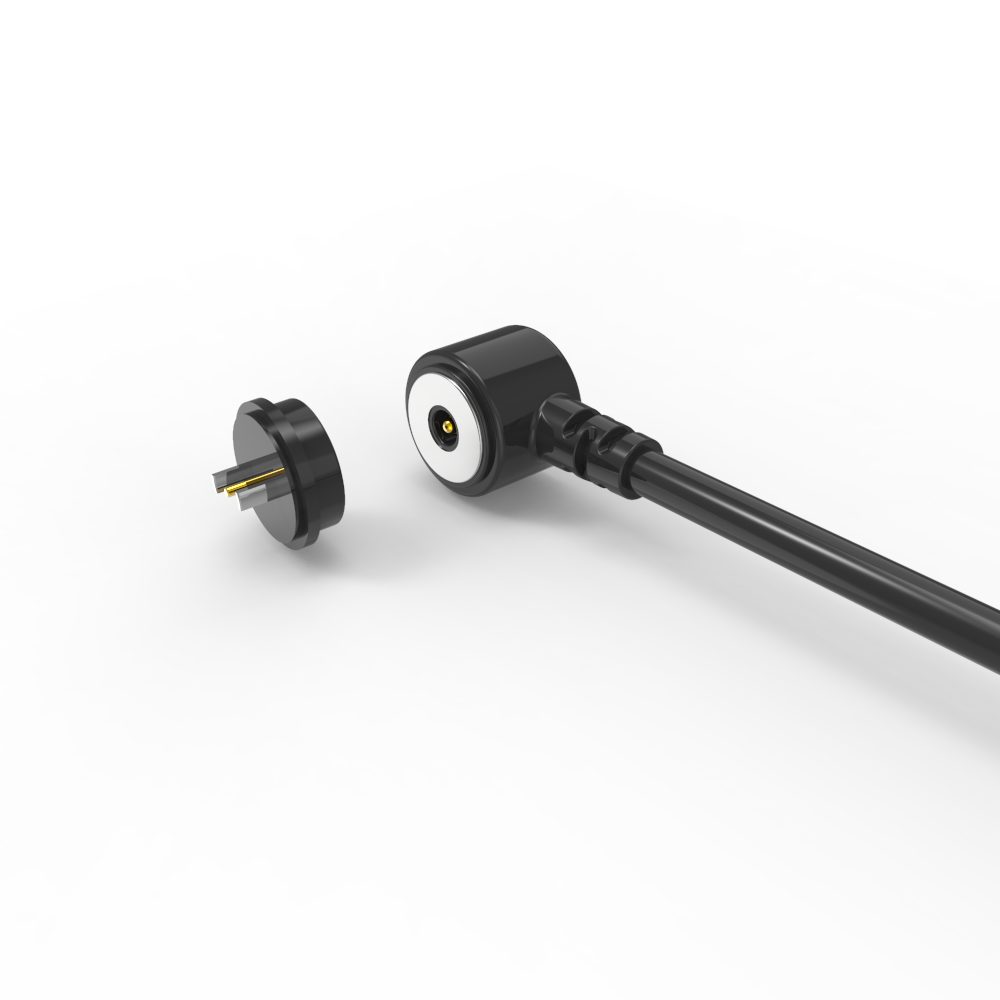

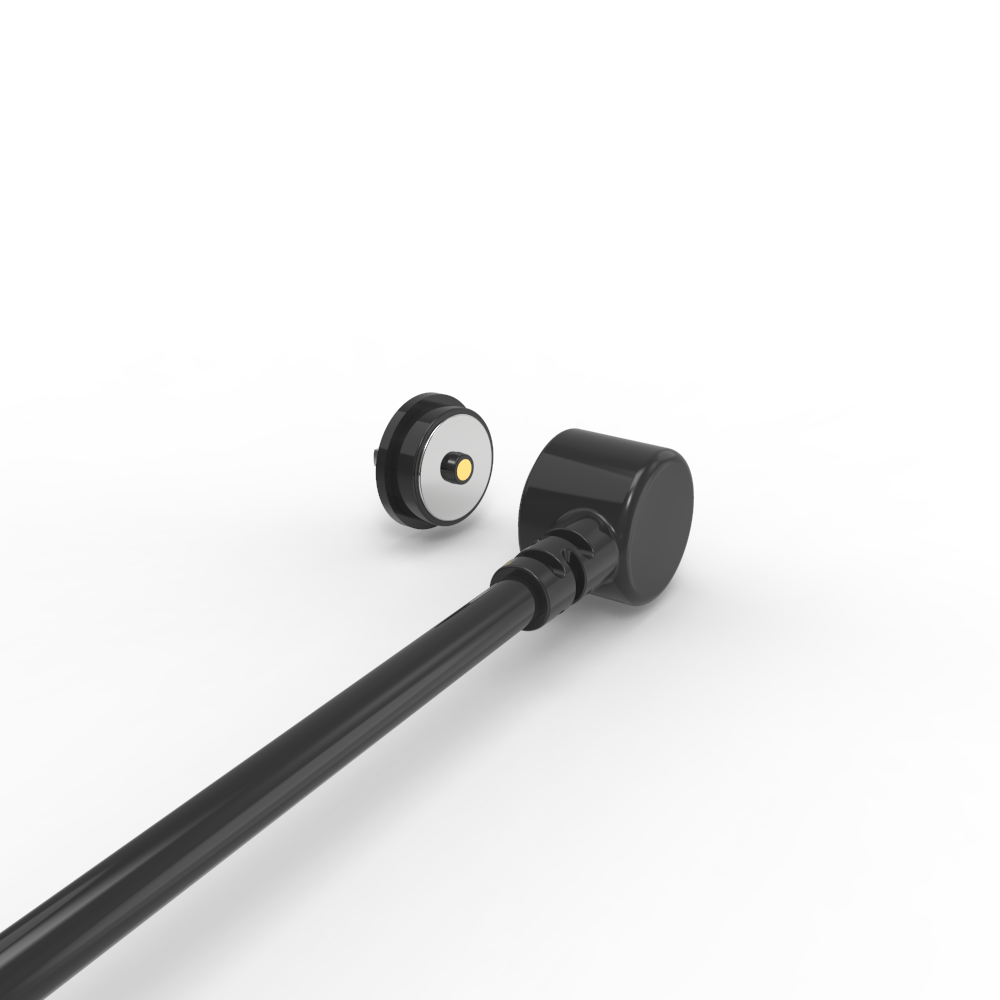

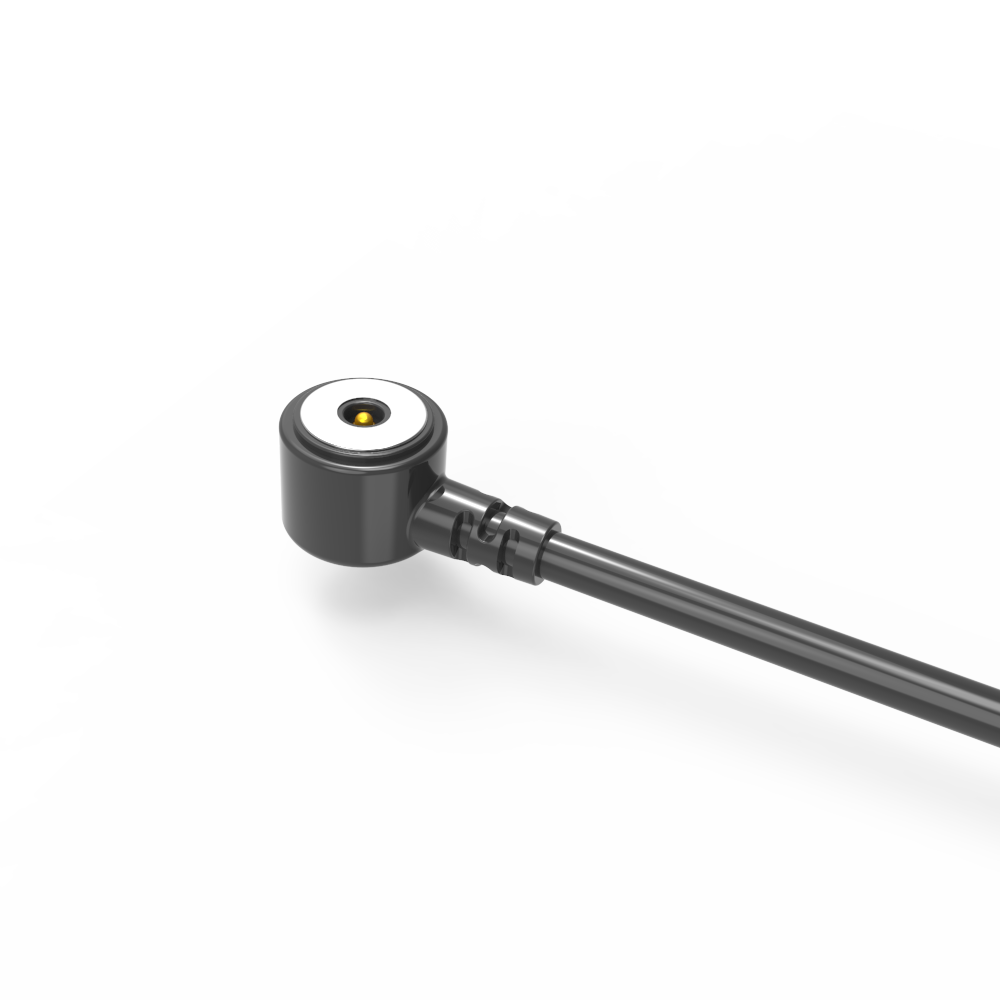

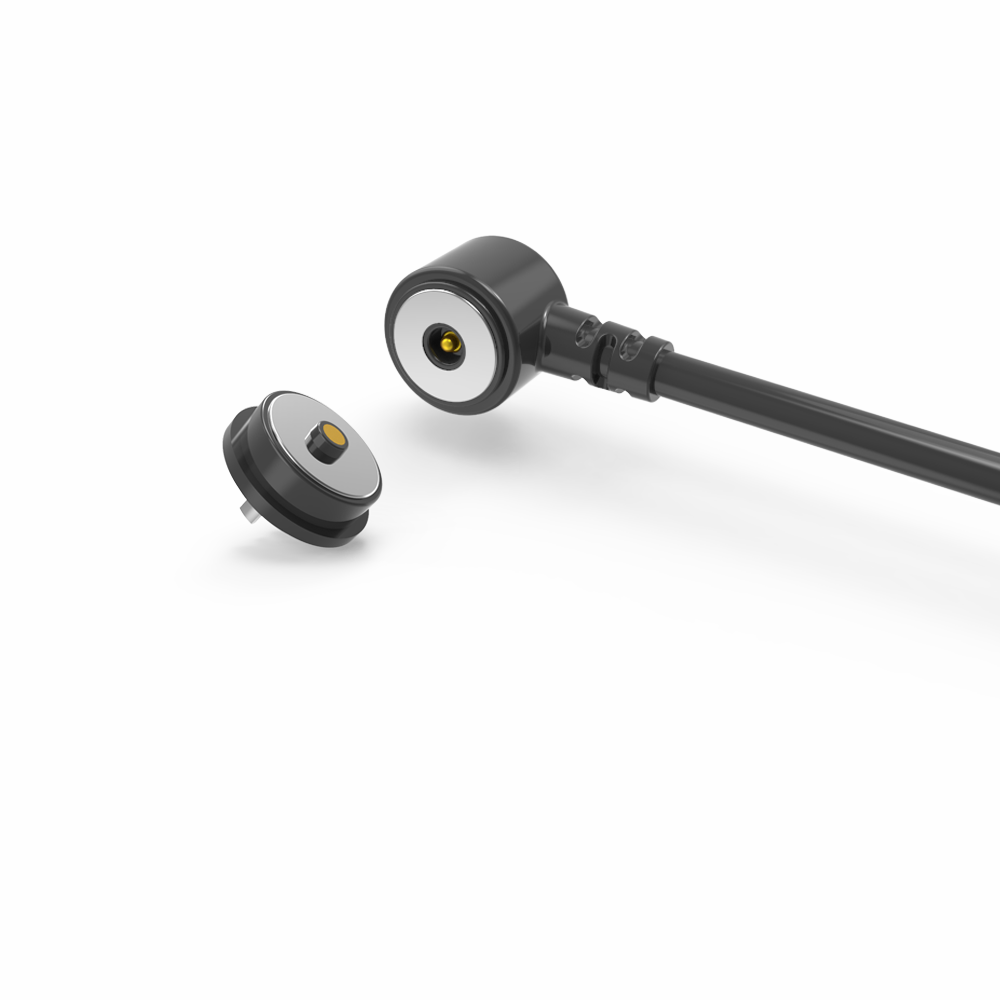

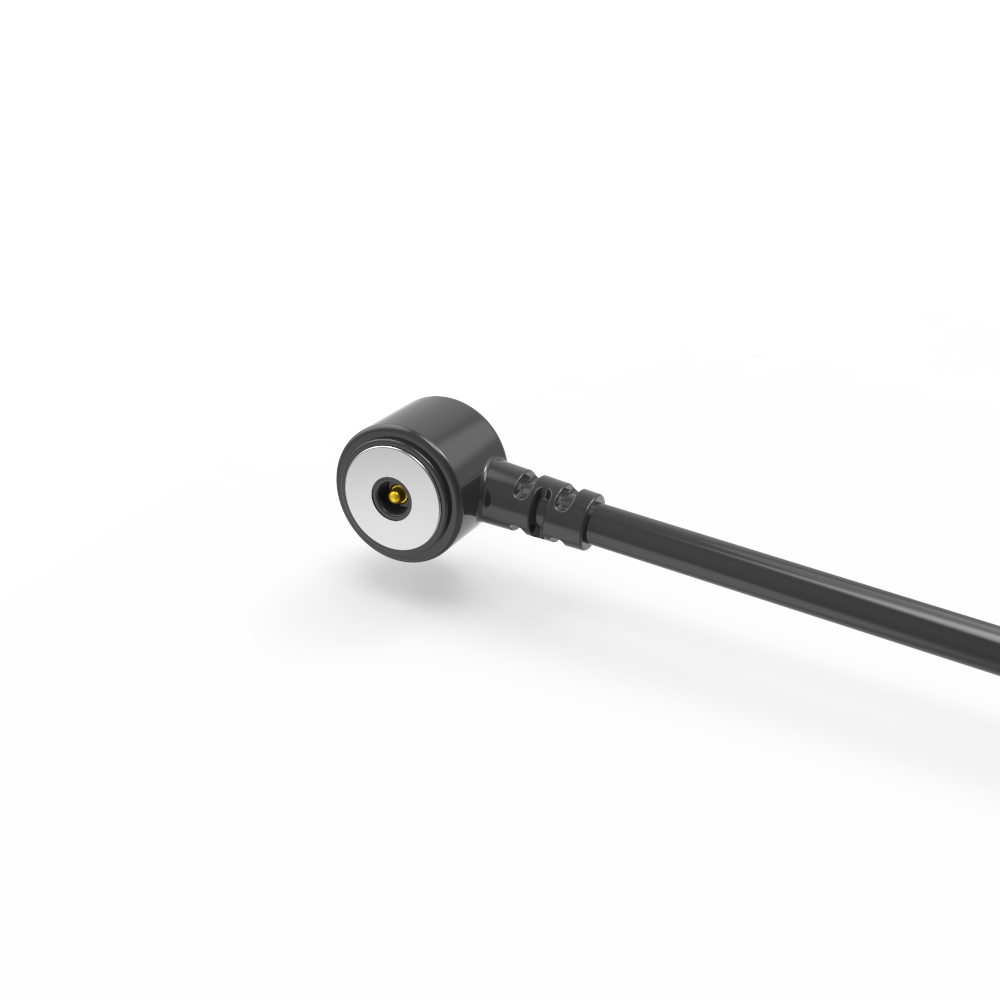

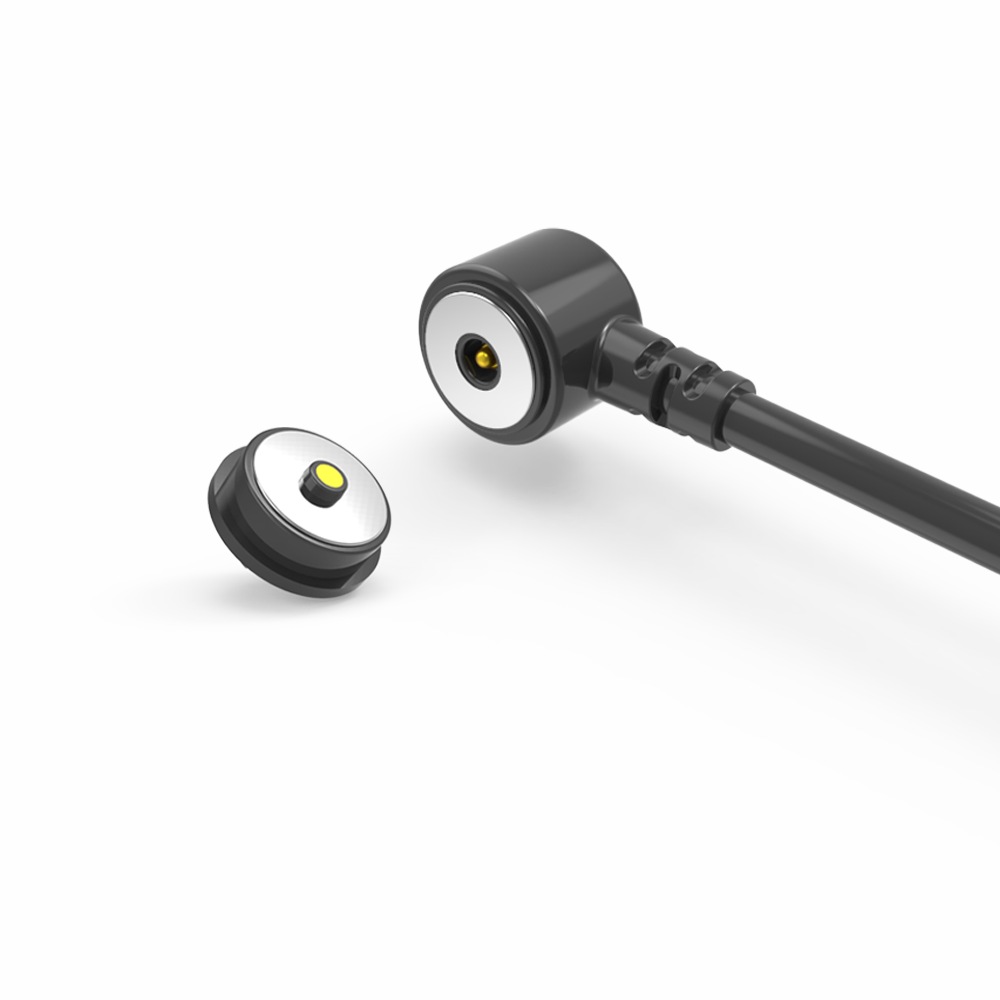

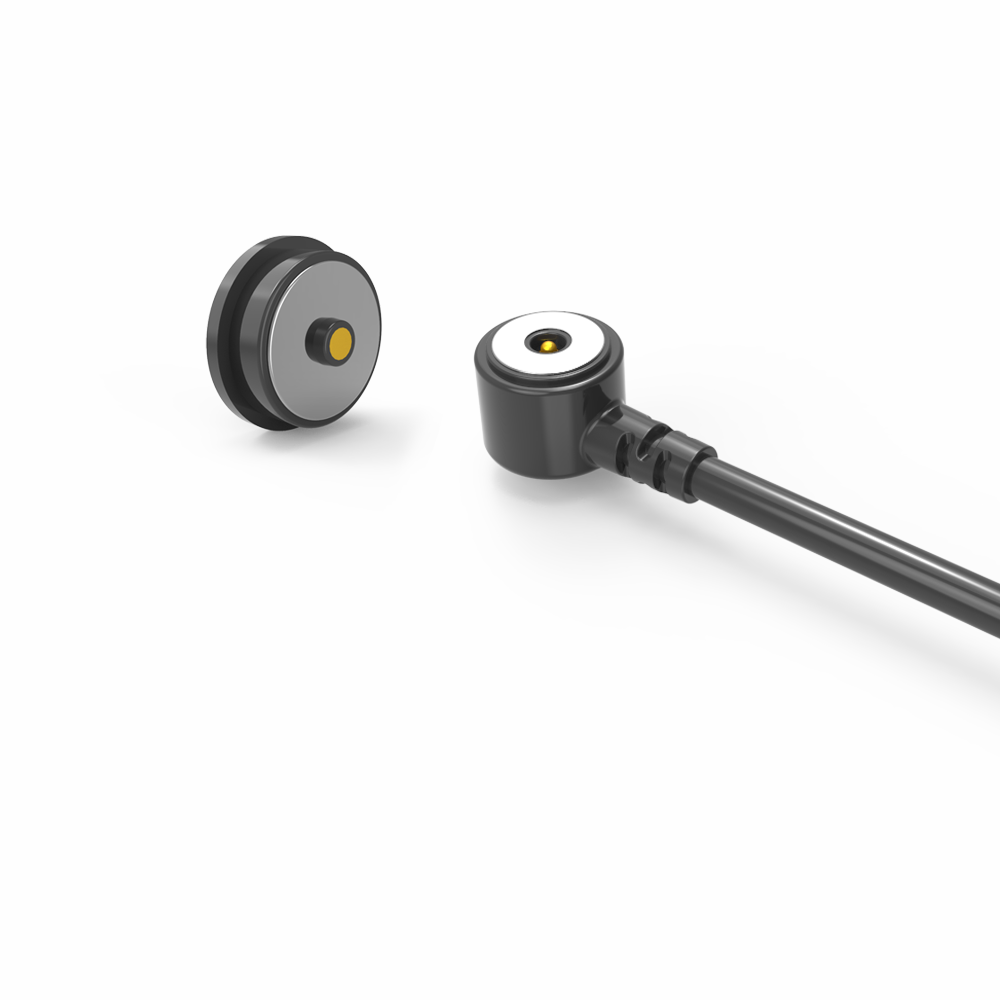

موصل كابل تيار مستمر مغناطيسي دائري ذكر وأنثى بقطر 10.0 ملم مع جهاز عرض صغير

شريحة 10.0mm مستديرة الذكور والإناث مقناطيس الكابل المباشر مع ميكرو بروجكتور، محاور مغناطيسية لها ميزة الامتصاص التلقائي، سهلة التشغيل.دبوس البوجو لديه توصيل كهربائي جيدلا تتآكل بسهولة في بيئة صعبة.

الاتحاد الدقيق الكترونية المحدودة (UPE) ملتزمة بجودة عالية Pogo Pin، Pogo Pin الموصولات، الموصول المغناطيسيإنتاج ومبيعات المنتجات الداعمة كشركة عالية التقنية.

لقد كنا نلتزم بالابتكار التكنولوجي المستمر والمنتجات عالية الجودة كقلب لتطوير الشركة،فريق فني محترف وذو خبرة لديه أكثر من 15 عاما من الخبرة في صناعة الموصات ذات الصلة.UPE لديها سنوات عديدة من الخبرة في مجال تطوير المنتجات وتصنيعها.UPE تضمن جودة المنتج خلال تصميم المنتج وتطويره وتصنيعه.كما يمكن أن توفر للعملاء الدعم الفني مثل التطوير المتزامن.

المنتجات تتوافق مع معايير حماية البيئة في الاتحاد الأوروبي ROHS ، REACH ، HF.

ربط كابل مغناطيسي ذكر:

المواد:
عقدة البوغو: نحاس ((البولنجر والبرميل المطلي 5U" Min Au أكثر من 60 ~ 100U"Ni) ؛
غطاء: أسود HTN + 30%GF UL94 V-0؛
المغناطيس: NdFeB N52 Ni المصفوفة
الكابل: أسود OD 3.5*2C ((TC65*0.08)
السترة السلكية: أسود TPE 90A.
سترة الاتصال: أسود TPE 90A..
ميكانيكية:
قوة الربيع: 70 غرام ± 20 غرام، عند 1.0 مليمتر عمل القزم.
سمك الـ (ستورك) الكامل1.2ملم
الحياة الميكانيكية: 10000 دورة دقيقة
الكهرباء:
الجهد: 12 فولت
التيار: 3A
مقاومة الاتصال: 50mΩMax (PIN).
100% اختبار مفتوح وقصير
المنتج المتوافق مع ROHS أو REACH.
اختبار رش الملح: 48 ساعة.

رابط مغناطيسي أنثوي:

المواد:
PINr:C6801 خال من الرصاص، مع طبقة 5U "Min Au" فوق 60 ~ 100U "Ni؛
غطاء: أسود HTN + 30%GF UL94 V-0 ؛
قشرة: C6801 بلا رصاص
المغناطيس: NdFeB N52 Ni المصفوفة
الكهرباء:
الجهد:12.0 فولت
التيار:3.0A
مقاومة الاتصال: 50mΩMax (PIN).
100% اختبار مفتوح وقصير
المنتج المتوافق مع ROHS أو REACH.
اختبار رش الملح: 48 ساعة.
... وصف تطبيق المنتج (لا يقتصر على ما يلي):
1لوحة PCB لللحام
2تشكيل وتغليف الأسلاك بعد لحامها
3يمكن إضافة محطة نقل لهذه اللوحة
4صناعة الصقيع بالحقن من القالب القابل للتثبيت
5يمكن ربط الأسلاك مباشرة

انتباه
1المغناطيس يستخدم مواد NdFeB، يمكن أن تبقي القوة المغناطيسية إلى الأبد (باستثناء درجة حرارة عالية، كسر، نفس اتصال القطب)

2. المغناطيس وجود تدخلات المجال المغناطيسي

3.يمكن تصميم حماية الدائرة القصيرة

كيف تعمل الموصلات المغناطيسية؟

كلا الجانبين يتصلان مغناطيسياً عندما يتم وضعهما بالقرب من بعضهما
الضوء في الجزء الخلفي من المغلق يشير إلى أن الطاقة تتدفق
.عندما يتم سحب الجانبين بعيدا، وتوقف تدفق الطاقة على الفور
.إنها تتجنب الحلقات القصيرة لأن الموصلات تطرد بعضها البعض، وإذا كانت تجذبها على الأجزاء المعزولة (لأن كلا الموصلتين تحرير القطب المغناطيسي نفسه)

معايير موصلات الكابل المغناطيسي الدائري 2Pin:

الرسم التقني لجهاز توصيل الكابل المغناطيسي الذكر الدائري 2Pin

الرسم التقني للصلة المغناطيسية الإناثية الدائرية 2Pin

إعادةتصميم PCB الموصى به

مزايا الجهاز المغناطيسي:

1تجربة المستخدم بدون جهد

.الامتصاص التلقائي: يرتبط بسهولة مع عمل بسيط "الإنقباض" بدون الحاجة إلى محاذاة دقيقة.

.السلامة ضد السقوط: تنفصل بشكل نظيف تحت التوتر (على سبيل المثال ، تعثر على الكابل) ، مما يحمي الأجهزة من الأضرار.

2. متانة استثنائية

.عمر دورة عالية: مقصورة على 100000~200000 دورة توصيل / فصل ~ تتجاوز بكثير الموصلات القياسية.

.التصميم القوي: الهيكل المقوي يقاوم الضغوط الجسدية والاستخدام المتكرر.

3مقاومة البيئة

.IPX8 مقاومة للماء: منفذ جانب الجهاز (الإناث) يقاوم الغرق (مثالي للأجهزة القابلة للارتداء والمعدات الطبية والأجهزة الخارجية).

.مقاومة الغبار: التصميم المغلق يمنع دخول الجسيمات.

4تسليم الطاقة عالية الأداء

.دعم الشحن السريع: يتعامل مع التيارات 5A10A ، مما يتيح الشحن السريع للأجهزة التي تحتاج إلى طاقة.

.المقاومة المنخفضة: محسّنة لنقل التيار العالي بكفاءة مع الحد الأدنى من فقدان الطاقة.

5مرونة التصميم

.جماليات قابلة للتخصيص: الشكل واللون والعلامة التجارية المصممة لتتناسب مع أجهزة المضيف (على سبيل المثال، الأجهزة القابلة للارتداء وأجهزة إنترنت الأشياء).

.قابلية التكيف مع عامل الشكل: يمكن تصميمها للملفات الشخصية الرقيقة للغاية أو الأغلفة المتخصصة.

6تحسين السلامة

.مكافحة الدوائر القصيرة: حماية مدمجة ضد الدوائر القصيرة العشوائية أثناء الاتصال / سوء التوجيه.

.قطبية مضادة للغباء: يمنع التصميم المادي إدخال غير صحيح (حماية القطبية العكسية).

7. قدرة إشارة متقدمة

.بيانات عالية السرعة: يدعم USB 2.0، HDMI 1.3، إشارات الصوت / الفيديو استبدال الموانئ التقليدية دون المساس بالوظيفة.

.سلامة الإشارة: يحافظ على نقل ثابت للفيديو / الصوت حتى مع قطع متكرر.

مجالات تطبيق المنتج هي:

1.الأجهزة القابلة للارتداء (الساعات الذكية، موقع الحيوانات الأليفة، السوار الذكي) شحن / كابل
2جهاز كمبيوتر محمول، جهاز كمبيوتر لوحي، جهاز PDA، محطة بيانات محمولة
3المعدات الطبية، والأجهزة اللاسلكية، ومعدات اتصالات البيانات، ومعدات الاتصالات السلكية واللاسلكية، والمعدات الآلية والصناعية؛
4الطيران والفضاء والاتصالات العسكرية والإلكترونيات العسكرية
5السيارات ومعدات الملاحة والتحكم والقياس للسيارات
