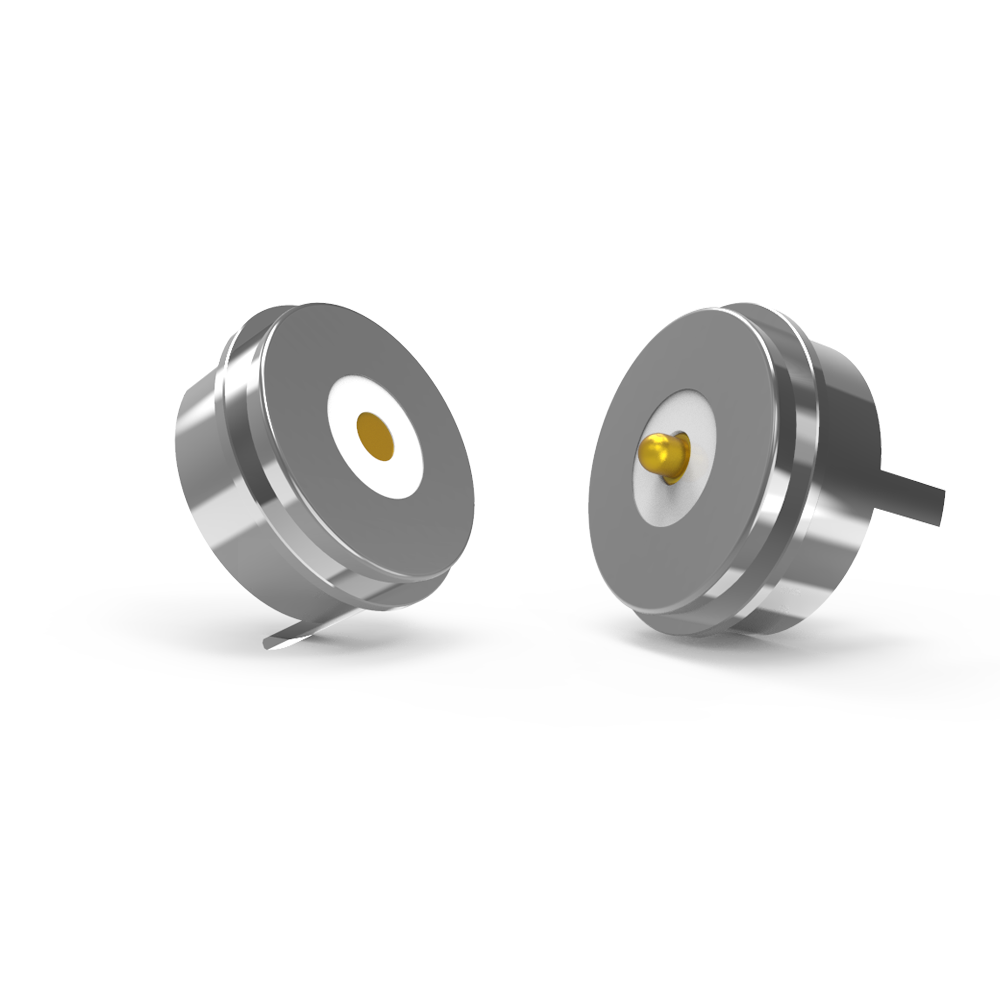

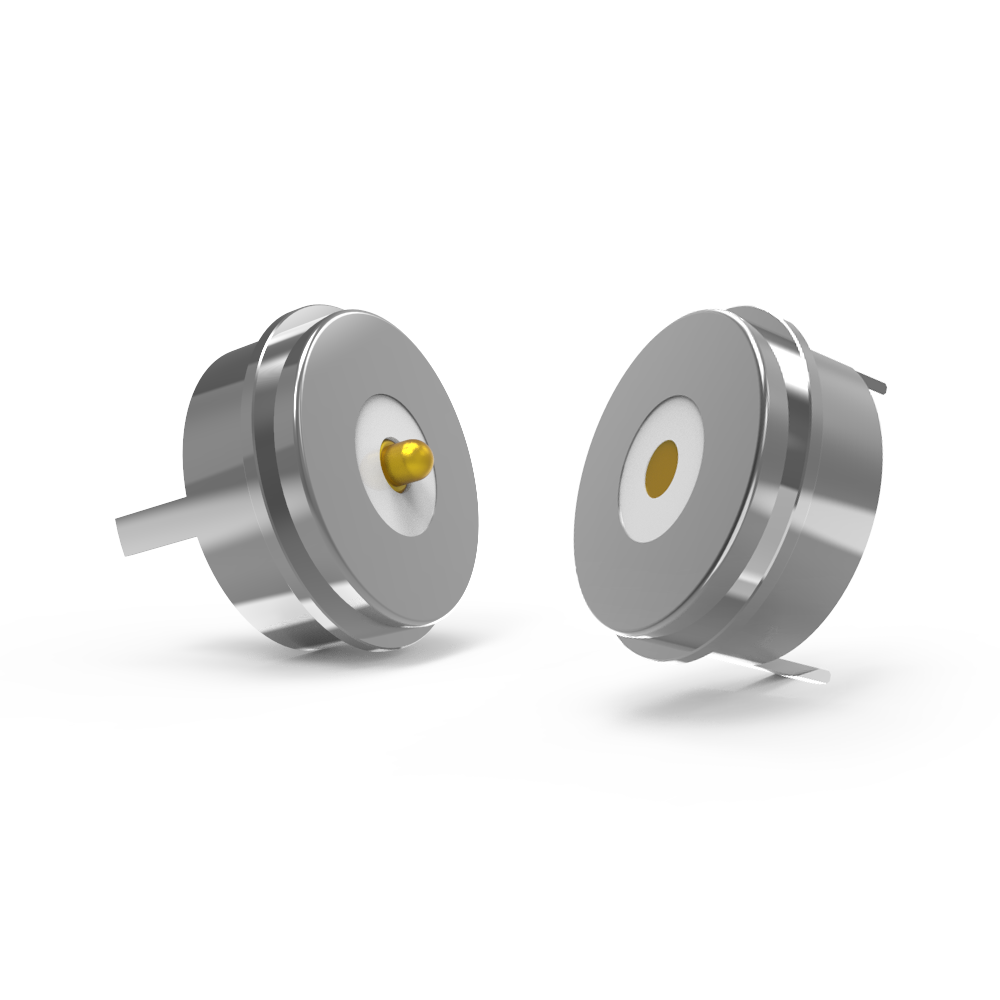

شريحة 10.0mm الذكور والإناث الدائرية ربيع المغناطيسية بوجو دبوس رابط لل LED

المعلومات الأساسية
Place of Origin: China
اسم العلامة التجارية: UPE
إصدار الشهادات: ISO9002
Model Number: VIC3350C/VIC3350D
Minimum Order Quantity: 5000
الأسعار: $1-$5
Packaging Details: PE bags
Delivery Time: 12-15 working days
Payment Terms: T/T
Supply Ability: 5KPCS/Day
معلومات تفصيلية
Name: Rounded Magnetic Connector Color: White
Material: Lead-free C6801,SUS 304 ,White LCP, NdFeB N52 Current: 5.0A
Volatge: 12V Spring force: 70g±20g
Working storke: 1.0mm Salt spray test: 48H
Mechanical life: 50000 cycle Min. Contact resistance: 50mΩ Max (PIN)

منتوج وصف

موصل دبوس بوجو مغناطيسي دائري ذكر وأنثى بقطر 10.0 مم لمصابيح LED.


تصميم وتصنيع UPE الاحترافي للموصلات المغناطيسية، موصلات الكابلات المغناطيسية للعملاء.
ما عليك سوى تزويدنا بمعرفك ووصف تطبيق منتجاتك مع متطلباتك لنا، ثم سيقدم لك مهندسنا اقتراحًا ويمكننا أيضًا مساعدتك في إنهاء تصميم منتجاتك، أو تقوم UPE بتصميمه لك إذا كنت في حاجة.

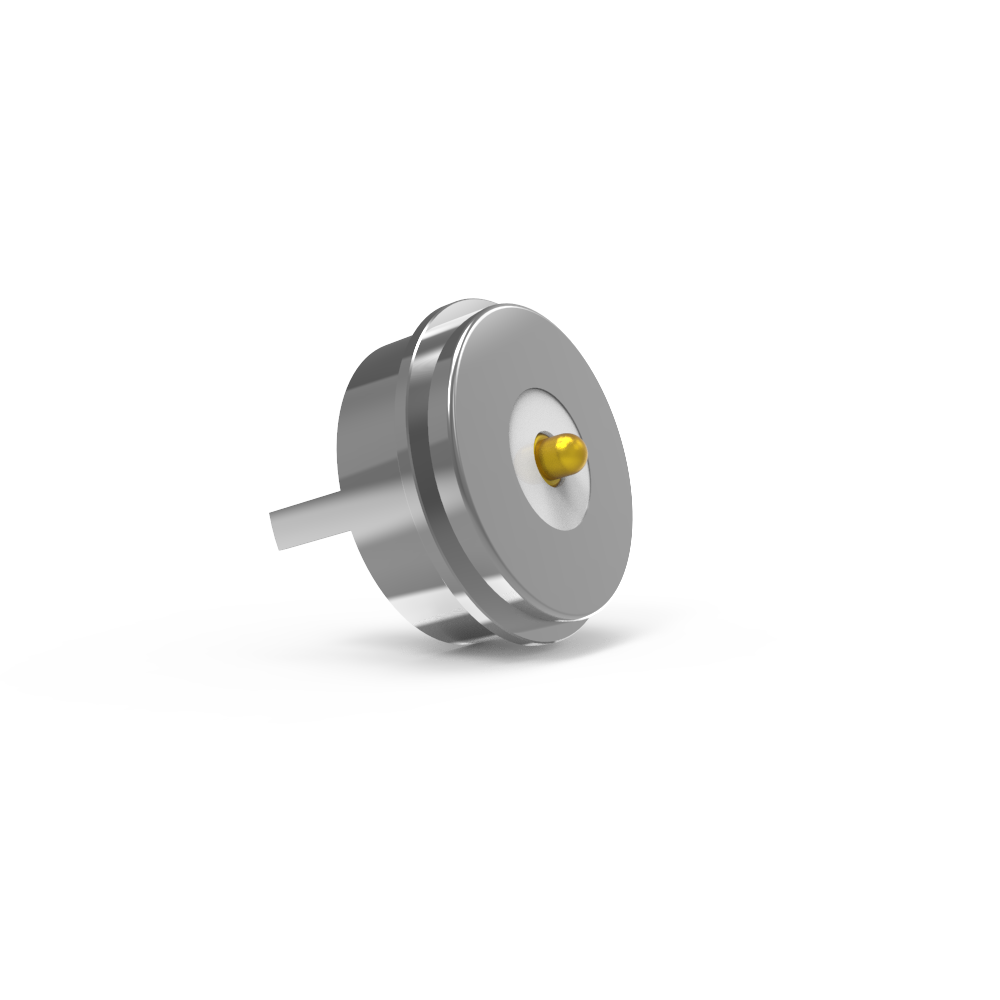

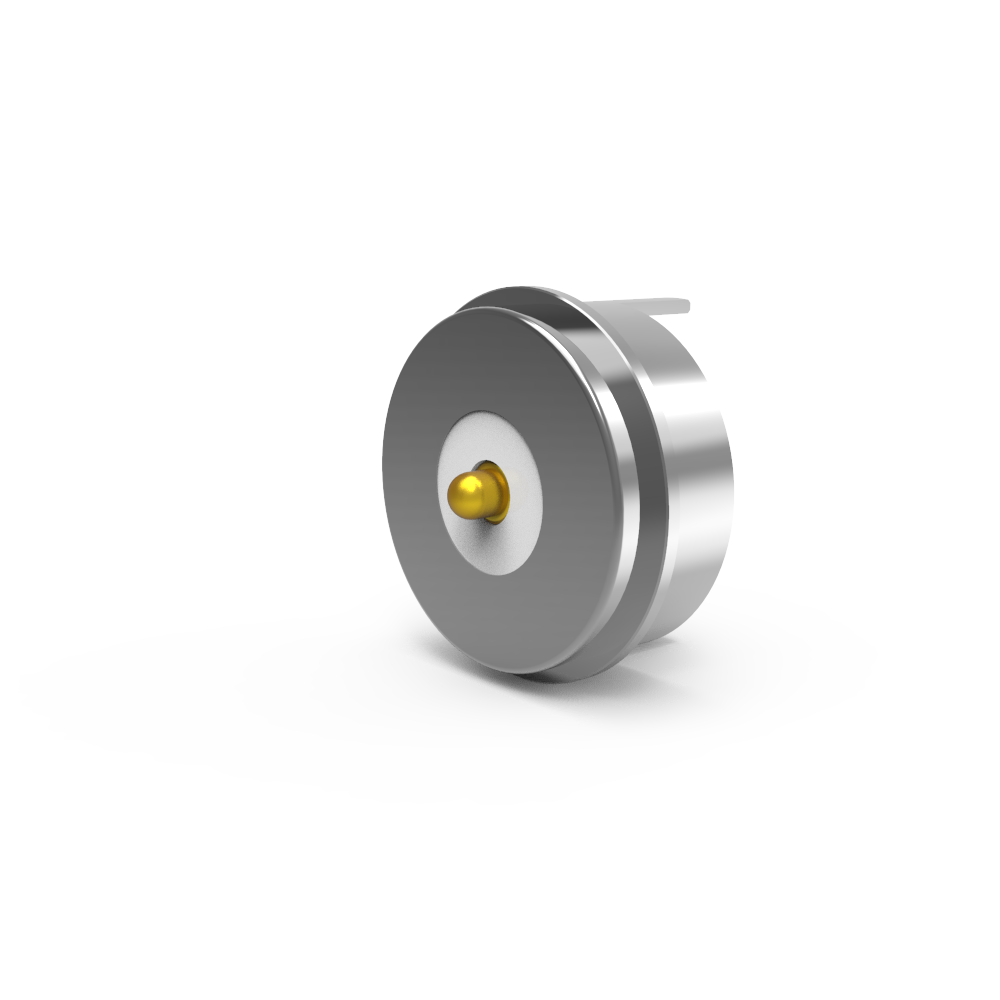

جزء الموصل المغناطيسي الذكر

...المادة:

المكبس: خالي من الرصاص C6801، طلاء 5U" Min Au فوق 60~100U"Ni؛
البرميل: خالي من الرصاص C6801، طلاء 5U" Min Au فوق 60~100U"Ni؛
الزنبرك: SUS 304 طلاء 1U"Au؛
الغلاف: أبيض LCP+30%GF UL94 V-0؛
الصدفة: خالية من الرصاص C6801 طلاء Ni؛
المغناطيس: NdFeB N52 طلاء Ni
...ميكانيكي:
قوة الزنبرك: 80 جرامًا ± 20 جرامًا، عند شوط عمل 1.0 مم.
السكتة الدماغية الكاملة: 1.2 مم.
العمر الميكانيكي: 50000 دورة كحد أدنى.
...كهربائي:
الجهد: 12.0 فولت.
التيار: 5.0 أمبير.
مقاومة التلامس: 50mΩ كحد أقصى (PIN).
اختبار مفتوح وقصير بنسبة 100%.
...منتج متوافق مع ROHS أو REACH.
...اختبار رش الملح: 48 ساعة.
… وصف تطبيق المنتج (لا يقتصر على ما يلي):
1. لوحة PCB لحام التوصيل.
2. تشكيل وتغليف بعد أسلاك اللحام.
3. يمكن إضافة طرف نقل لتلك اللوحة PCB.
4. صب حقن القولبة للقالب القابل للتضمين.
5. يمكن ربط الأسلاك مباشرة.


جزء الموصل المغناطيسي الأنثوي

...المواد:
PIN: خالي من الرصاص C6801، طلاء 5U"Min Au فوق 60~100U"Ni؛

الغلاف: أبيض LCP+30%GF UL94 V-0؛
الصدفة: خالية من الرصاص C6801 طلاء Ni؛
المغناطيس: NdFeB N52 طلاء Ni
....كهربائي:
الجهد: 12.0 فولت.
التيار: 5.0 أمبير.
مقاومة التلامس: 50mΩ كحد أقصى (PIN).
اختبار مفتوح وقصير بنسبة 100%.
...منتج متوافق مع ROHS أو REACH.
...اختبار رش الملح: 48 ساعة.
… وصف تطبيق المنتج (لا يقتصر على ما يلي):
1. لوحة PCB لحام التوصيل.
2. تشكيل وتغليف بعد أسلاك اللحام.
3. يمكن إضافة طرف نقل لتلك اللوحة PCB.
4. صب حقن القولبة للقالب القابل للتضمين.
5. يمكن ربط الأسلاك مباشرة.


معلمة موصل DC المغناطيسي:

الاسم

موصل مغناطيسي دائري

النوع

ذكر/أنثى

الدبوس

2pin

القطر

10.0 مم

اللون

أبيض

دبوس بوجو

نحاس C6801 طلاء Au 0.125um

أجزاء الدوران

نحاس C6801 طلاء Ni

الغلاف

أبيض LCP+30%GF UL94 V-0؛

قوة الزنبرك

8020g، عند 1.0مم شوط العمل.

السكتة الدماغية الكاملة

1.2 مم

العمر الميكانيكي

50000 دورة كحد أدنى..

الحالي

3.0أمبير كحد أقصى

الجهد

DC 12V

مقاومة التلامس

50mΩ كحد أقصى (PIN).

درجة حرارة التشغيل

-25 درجة مئوية إلى +80 درجة مئوية

اختبار رش الملح

24 ساعة

شهادة

منتج متوافق مع ROHS أو REACH

اختبار

اختبار مفتوح وقصير بنسبة 100%


الرسم الفني للموصل المغناطيسي الذكر الدائري

شريحة 10.0mm الذكور والإناث الدائرية ربيع المغناطيسية بوجو دبوس رابط لل LED 0

الرسم الفني للموصل المغناطيسي الأنثوي الدائري

شريحة 10.0mm الذكور والإناث الدائرية ربيع المغناطيسية بوجو دبوس رابط لل LED 1

تخطيط PCB:

شريحة 10.0mm الذكور والإناث الدائرية ربيع المغناطيسية بوجو دبوس رابط لل LED 2


مزايا الموصل المغناطيسي:

تصميم إنساني لتجربة توصيل الامتصاص التلقائي؛

مضاد للسقوط الإنساني: من السهل إزالته من واجهة الشحن، وليس من السهل إزالة الجهاز؛

وقت الحياة: ما يصل إلى 100000-200000 دورة؛

تصميم مقاوم للماء: يمكن أن يكون الطرف الأنثوي للجهاز مقاومًا للغبار ومقاومًا للماء (IPX8)؛

وقت الشحن السريع: تصميم موصل مغناطيسي 5A-10A يتحمل نقل التيار الكبير؛

5: الإلكترونيات الاستهلاكية، والأجهزة المنزلية الصغيرة (الطابعات، والهواتف الذكية، وأجهزة الكمبيوتر، والكاميرات، والمعدات السمعية والبصرية، وأجهزة المساعد الرقمي الشخصي)تصميم هيكل المنتج المضاد للدائرة القصيرة والمضاد للخطأ؛

5: الإلكترونيات الاستهلاكية، والأجهزة المنزلية الصغيرة (الطابعات، والهواتف الذكية، وأجهزة الكمبيوتر، والكاميرات، والمعدات السمعية والبصرية، وأجهزة المساعد الرقمي الشخصي)يمكن للموصلات الأنثوية الموفرة للمساحة ومحولات PCB تحقيق نوع بوجو وتوصيلات SMT DIP

5: الإلكترونيات الاستهلاكية، والأجهزة المنزلية الصغيرة (الطابعات، والهواتف الذكية، وأجهزة الكمبيوتر، والكاميرات، والمعدات السمعية والبصرية، وأجهزة المساعد الرقمي الشخصي)واجهات قابلة للتوسيع ممتازة، والتي يمكن أن تنفذ (إشارة الطاقة، الفيديو والصوت، جاك، إلخ)

5: الإلكترونيات الاستهلاكية، والأجهزة المنزلية الصغيرة (الطابعات، والهواتف الذكية، وأجهزة الكمبيوتر، والكاميرات، والمعدات السمعية والبصرية، وأجهزة المساعد الرقمي الشخصي)تطبيق منتجات الموصل المغناطيسي:

5: الإلكترونيات الاستهلاكية، والأجهزة المنزلية الصغيرة (الطابعات، والهواتف الذكية، وأجهزة الكمبيوتر، والكاميرات، والمعدات السمعية والبصرية، وأجهزة المساعد الرقمي الشخصي)2: أجهزة الواقع الافتراضي (VR)، وأجهزة المركبات الجوية غير المأهولة، وأجهزة الروبوتات الذكية

5: الإلكترونيات الاستهلاكية، والأجهزة المنزلية الصغيرة (الطابعات، والهواتف الذكية، وأجهزة الكمبيوتر، والكاميرات، والمعدات السمعية والبصرية، وأجهزة المساعد الرقمي الشخصي)4: أجهزة المنزل الذكي، وأجهزة المحطات الطرفية المحمولة الذكية، ومعدات الصرف الصحي الذكية، والمعدات الرياضية الخارجية الذكية، وأجهزة العلاج الطبيعي والجمال الذكية

5: الإلكترونيات الاستهلاكية، والأجهزة المنزلية الصغيرة (الطابعات، والهواتف الذكية، وأجهزة الكمبيوتر، والكاميرات، والمعدات السمعية والبصرية، وأجهزة المساعد الرقمي الشخصي)لماذا يجب أن تكون UPE شريكك؟


1. قدرات التصميم والتطوير المستقلة لفريق البحث والتطوير، يمكن تخصيصها مع تطوير المنتج؛ ما عليك سوى الحصول على معرف، وسنقوم بالباقي نيابة عنك، والتطوير المجاني، ووقت البحث والتطوير 3-5 أيام عمل.

2. مشاريع المنتجات من اختيار البرامج المتعددة، والاتصال المستدير والمربع والمستطيل والمشكل مع الاستخدام المرن للطريقة لتحقيق مظهر جميل، وتوفير المساحة، وسهولة التوصيل، ويمكن للقوة المغناطيسية تحقيق 1N إلى 30N.
3. طريقة التوصيل: مغناطيس إلى مغناطيس، مغناطيس إلى سبيكة، مغناطيس إلى صفائح حديدية وما إلى ذلك، لتلبية الهيكل والتطبيق المختلفين، وتجنب التداخل المغناطيسي، واستخدام مغناطيس NdFeB، يمكنه الحفاظ على القوة المغناطيسية إلى الأبد.
كيفية تقديم طلب الموصل المغناطيسي الخاص بك مع UPE
1. أرسل متطلباتك
اتصل بفريق المبيعات لدينا عبر:


البريد الإلكتروني: [

union@upetech.net

]

الهاتف: [+86 13434524996]


النموذج عبر الإنترنت: [www.pogopinsconnector.com]

تقديم التفاصيل:

تطبيق (مثل الأجهزة الطبية، والسيارات، والإلكترونيات الاستهلاكية)

نوع الموصل (مثل دبوس بوجو المغناطيسي، وكابل الشحن)المواصفات (الجهد، التيار، الحجم، تصنيف مقاومة الماء، إلخ)الكمية والمهلة الزمنية

2. احصل على حل مخصص (إذا لزم الأمر)

سيقوم مهندسونا بمراجعة احتياجاتك واقتراح تصميم مخصص (إذا لزم الأمر).



سنشارك نماذج ثلاثية الأبعاد أو عينات أو رسومات فنية للموافقة عليها.

مدة الدفع:

إيداع 50% (مدفوع مقدمًا): يغطي تكاليف الإنتاج (المواد والعمالة).

رصيد 50% (مدفوع قبل الشحن): يضمن مراقبة الجودة والالتزام من كلا الطرفين.

طريقة الدفع:



T/T (التحويل البنكي)، PayPal، بنك OCBC

توصية:

استخدم PayPal للعينات (أكثر أمانًا).


استخدم T/T للطلبات المجمعة (رسوم أقل).

الوقت المتوقع للعينات:

عينة المخزون 2-3 أيام عمل / عينة مخصصة 5-7 أيام عمل


المهلة الزمنية للإنتاج:

10-15 يوم عمل

صنع من أجل:

أمريكا وأوروبا وآسيا وجنوب إفريقيا

المصطلح التجاري:


EXWالشحن:

جوي، بحري، سريعالخدمة:

جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، لون، تصميمات مقبولةالشحن


شريحة 10.0mm الذكور والإناث الدائرية ربيع المغناطيسية بوجو دبوس رابط لل LED 3
