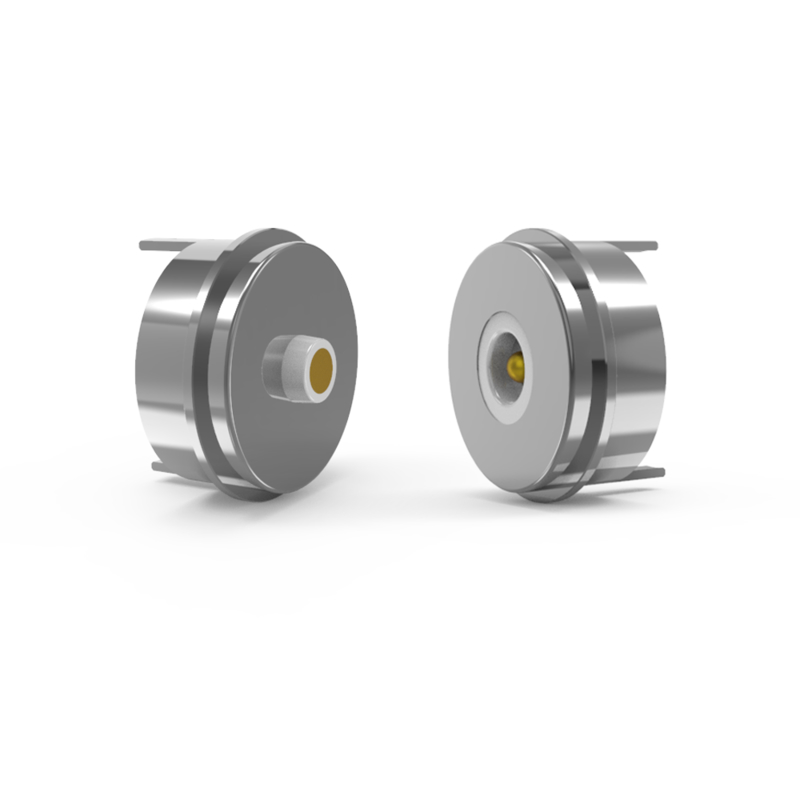

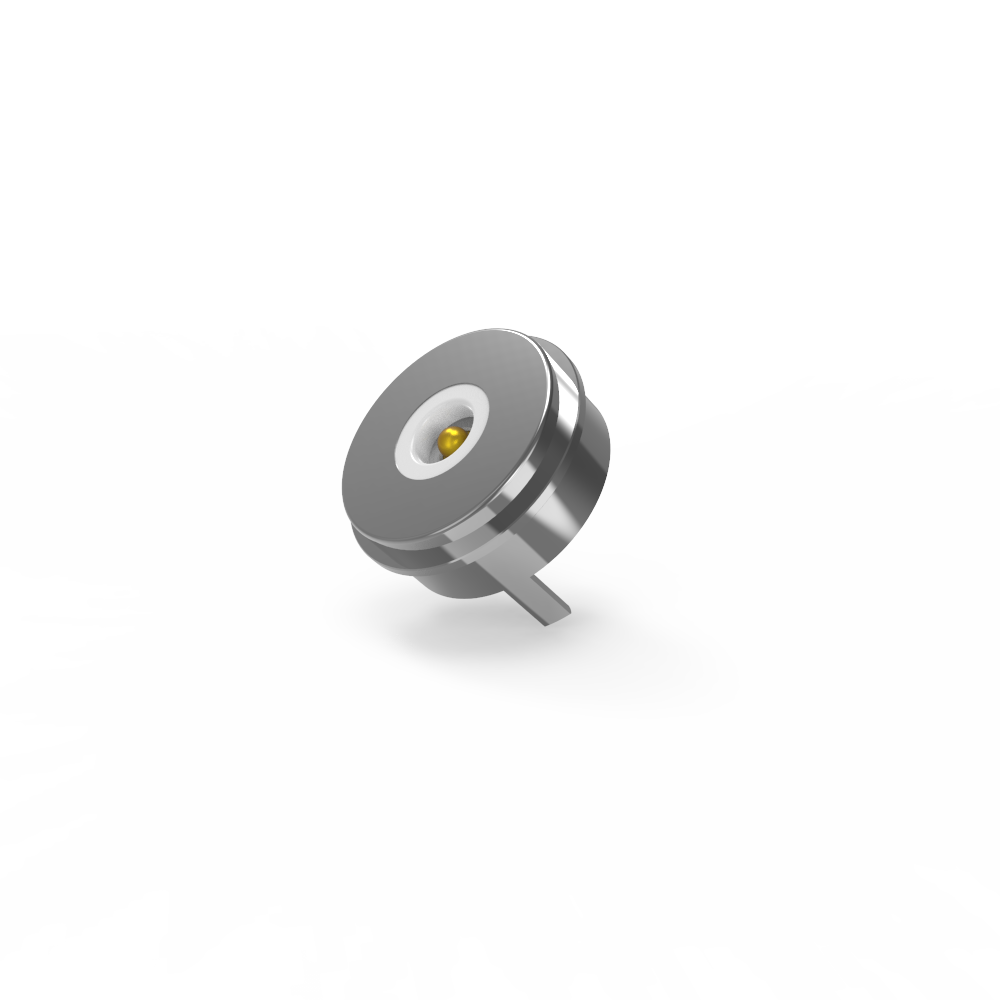

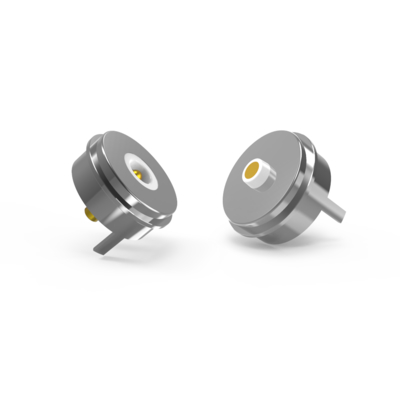

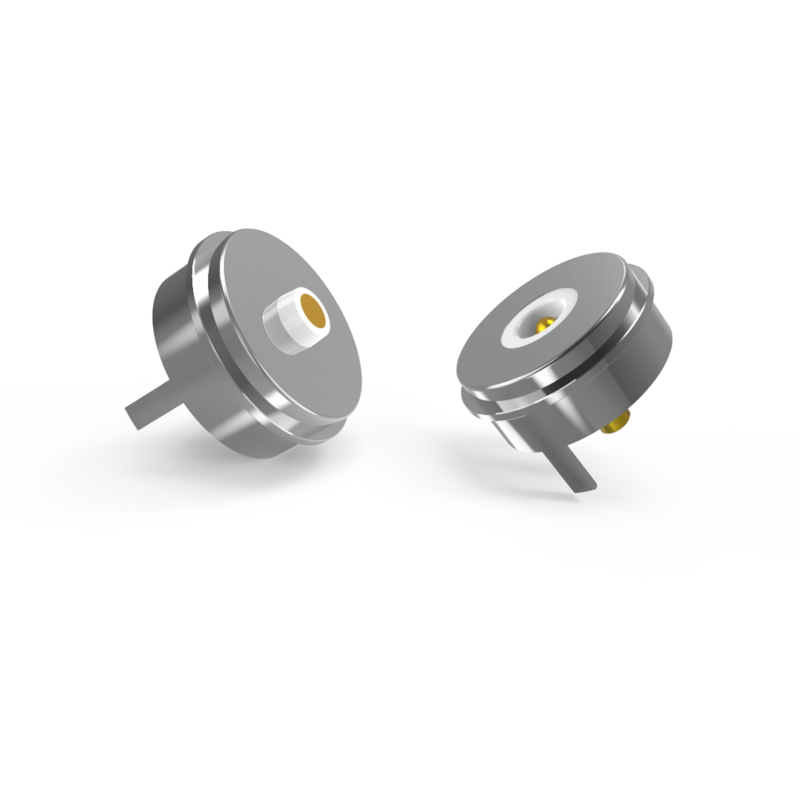

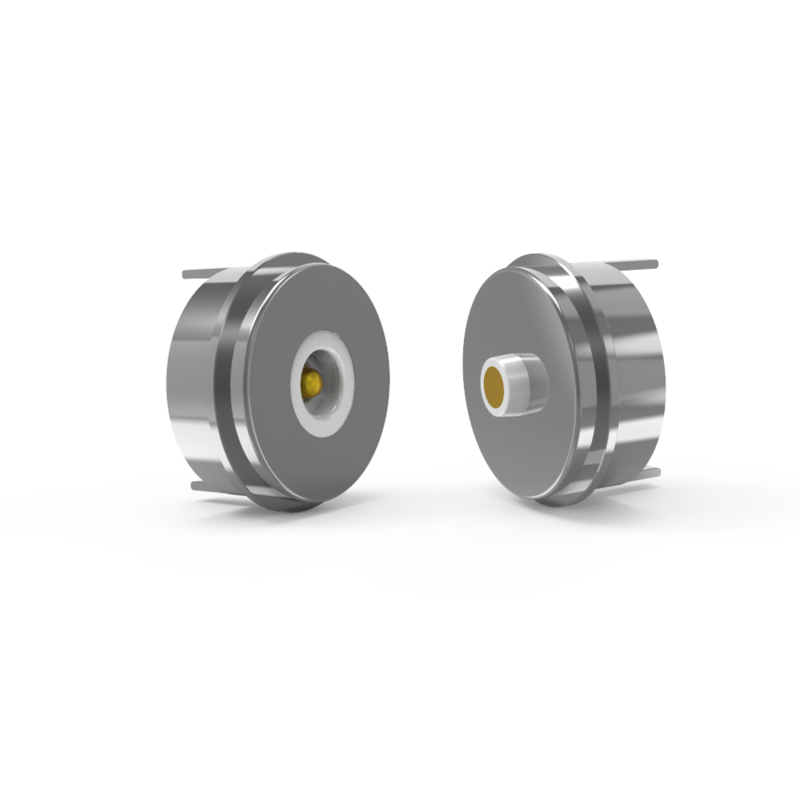

موصل مغناطيسي ذكر وأنثى دائري 10 مم، موصل طاقة مغناطيسي 12 فولت 5 أمبير

وصلة مغناطيسية ذكورية أنثوية 10 ملم مغناطيسية 12 فولت 5A

UPE التصميم المهني وتصنيع موصلات مغناطيسية، موصلات كابل مغناطيسي للعميل.
تحتاج فقط لتزويدنا بطاقة الهوية ووصف طلب المنتجات الخاصة بك مع متطلباتك لنا،ثم المهندس لدينا سوف تعطيك اقتراح ونحن أيضا يمكن أن تساعدك على الانتهاء من تصميم منتجاتك، أو يو بي إي تصميمه بالنسبة لك إذا كنت بحاجة.

الجزء الذكور من المكونات المغناطيسية

المواد:

المضخة: C6801 خالية من الرصاص ، وتصفية 5U" Min Au أكثر من 60 ~ 100U" Ni ؛
البرميل: C6801 خال من الرصاص ، مع طبقة 5U"Min Au أكثر من 60 ~ 100U"Ni ؛
الربيع:SUS 304 1U"Au؛
الحجرة: LCP أبيض + 30%GF UL94 V-0 ؛
قشرة: C6801 بلا رصاص
المغناطيس: NdFeB N52 Ni المصفوفة
ميكانيكية:
قوة الربيع: 80g±20g، عند ضربة عمل 1.0mm.
سمك الـ (ستورك) الكامل1.2ملم
العمر الميكانيكي: 50000 دورة دقيقة.
الكهرباء:
الجهد:12.0 فولت
التيار:5.0 أ
مقاومة الاتصال: 50mΩMax (PIN).
100% اختبار مفتوح وقصير
المنتج المتوافق مع ROHS أو REACH.
اختبار رش الملح: 48 ساعة.
.. و مقياس التفتيش الرئيسي.
... وصف تطبيق المنتج (لا يقتصر على ما يلي):
1لوحة PCB لللحام
2تشكيل وتغليف الأسلاك بعد لحامها
3يمكن إضافة محطة نقل لهذه اللوحة
4صناعة الصقيع بالحقن من القالب القابل للتثبيت
5يمكن ربط الأسلاك مباشرة

قطعة ربط مغناطيسية أنثوية

المواد:
PIN:C6801 الخالي من الرصاص ، مع طبقة 5U"Min Au أكثر من 60 ~ 100U"Ni ؛
الحجرة: LCP أبيض + 30%GF UL94 V-0 ؛
قذيفة: خالية من الرصاصC6801
المغناطيس: NdFeB N52 Ni المصفوفة
الكهرباء:
الجهد:12.0 فولت
التيار:5.0 أ
مقاومة الاتصال: 50mΩMax (PIN).
100% اختبار مفتوح وقصير
المنتج المتوافق مع ROHS أو REACH.
اختبار رش الملح: 48 ساعة.
... و أبعاد التفتيش الرئيسية
... وصف تطبيق المنتج (لا يقتصر على ما يلي):
1لوحة PCB لللحام
2تشكيل وتغليف الأسلاك بعد لحامها
3يمكن إضافة محطة نقل لهذه اللوحة
4صناعة الصقيع بالحقن من القالب القابل للتثبيت
5يمكن ربط الأسلاك مباشرة

المعايير الخاصة بالمتصلات المغناطيسية المستمرة:

الرسم التقني للصلة المغناطيسية الذكورية الدائرية

الرسم التقني للصلة المغناطيسية الإناثية الدائرية

تخطيط الـ PCB:

مزايا الجهاز المغناطيسي:

● تخصيص تجربة اتصال الامتصاص التلقائي؛

● مكافحة السقوط الإنسانية: من السهل إزالتها من واجهة الشحن ، وليس من السهل إزالة الجهاز.

●مدة الحياة: تصل إلى 100000-200000 دورة؛

● التصميم المقاوم للماء: يمكن أن تكون الطرف الأنثوي من الجهاز مقاومة للغبار والماء (IPX8) ؛

● وقت الشحن السريع: تصميم رابط المغناطيس 5A-10A يتحمل نقل التيار الكبير.

●يمكن مطابقة مظهر المرفق المغناطيسي وفقًا لتصميم جهاز تطبيق العميل.

●تصميم هيكل المنتج المضاد للدائرة القصيرة والثابت؛

●إدراك نقل إشارة التردد العالي، يمكن أن تحل محل إشارة USB2.0 HDMI 1.3 التقليدية

●يمكن أن يحقق الاتصالات الإناث الموفرة للمساحة ومحولات PCB اتصالات نوع pogo و SMT DIP

●درجة المقاومة الممتازة للتآكل (48H-120H) تلبي متطلبات الاستخدام في البيئات القاسية

●واجهات ممتازة قابلة للتوسع، والتي يمكن تنفيذها (إشارة الطاقة، الفيديو الصوتي، جاك، الخ)

●وقت التطوير قصير ، وتكلفة صنع القالب منخفضة ، وهو مناسب للتخصيص

تطبيق منتجات الموصلات المغناطيسية:

الأسئلة الشائعة

1لماذا اخترتنا ؟
مع صراحة 100%، شركتنا سوف توفر أفضل خدمة لك مهما كانت المنتجات أو بعد البيع.سوف نقدم الاقتباس الأكثر معقولة وتصميم عينات عالية الجودة وفقا للرسومات أو المتطلبات الخاصة بكنحن نقدم ضمان لكل عميل بعد البيع

2هل يمكنك تخصيص المنتجات لنا؟
نحن سعداء جدا لتخصيص لك أو تصميم بالنسبة لك. يرجى تزويدنا الرسم أو العينات الخاصة بك، وخبرنا متطلباتك الخاصة حول المنتجات.يمكننا تخصيص في أقرب وقت ممكن وفقا لمتطلباتك.

3كم سيكلف العينة؟
إذا كانت البنود موجودة في المخزون، فإننا نقدم عينات للعملاء مجانا، ولكن يجب أن تحمل الشحن.
إذا تخصيص iterms، ونحن سوف تتقاضى لتكلفة بشكل صحيح وإرجاع نسبة معقولة من رسوم العينة عندما يكون لديك أمر بالنسبة لنا!

4ماذا عن وقت التوصيل؟
يعتمد وقت التسليم على كمية و صعوبة طلب العميل. عادة ، يتم تسليم السلع الموجودة في غضون 3 أيام بينما يتم تسليم المنتجات المخصصة في غضون أسبوعين.

5ماذا عن مراقبة جودة شركتك؟
سنختبر ونفحص المنتجات لضمان جودة المنتجات للحصول على رضاكم.الجودة هي الأكثر أهمية في شركتنا، من المواد إلى التسليم،كل شيء سيتم التحقق منه مرتين والشركة تحصل على IS09001 لضمان هذا.

كيف تضع طلبك للواصلات المغناطيسية مع UPE

1تقدموا بطلباتكم

اتصل بفريق مبيعاتنا عبر:

البريد الإلكتروني: [الاتحاد@upetech.net]

الهاتف: [+86 13434524996]

النموذج عبر الإنترنت: [www.pogopinsconnector.com]

أعط تفاصيل:

✔ التطبيق (مثل الأجهزة الطبية والسيارات والإلكترونيات الاستهلاكية)

✔ نوع المرفق (مثل، دبوس مغناطيسي، كابل شحن)

✔ المواصفات (الجهد، التيار، الحجم، درجة مقاومة الماء، الخ)

✔ الكمية والوقت المحدد

2الحصول على حل مخصص (إذا لزم الأمر)

المهندسين لدينا سوف مراجعة احتياجاتك واقتراح تصميم مخصص (إذا لزم الأمر).

سنشارك نماذج ثلاثية الأبعاد أو عينات أو رسومات تقنية للموافقة عليها.

مدة الدفع:

إيداع بنسبة 50٪ (يدفع مقدماً): يغطي تكاليف الإنتاج (المواد والعمالة).

50٪ الرصيد (يدفع قبل الشحن): يضمن مراقبة الجودة والتزام الطرفين.

طريقة الدفع:

T/T (تحويل مصرفي) ، PayPal ، OCBC Bank

التوصية:

استخدم PayPal للعينات (أكثر أمانًا).

استخدم T / T للطلبات السائبة (رسوم أقل).

وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل

وقت الانتاج:10-15 يوم عمل

صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا

مدة التداول:EXW

الشحن:الجو، البحر، السريع

الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
