| Place of Origin: | China |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| Model Number: | VIC3300A/VIC3300B |
| الوثيقة: | VIC3300A.pdf |
| Minimum Order Quantity: | 5000 |
| الأسعار: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Rounded Magnetic Connector | Color: | Black |
|---|---|---|---|
| Material: | Lead-free C6801,SUS 304 ,Black HTN, NdFeB N52 | Current: | 5.0A |
| Volatge: | 12V | Spring force: | 80g±20g |
| Working storke: | 1.0mm | Salt spray test: | 48H |
| Mechanical life: | 50000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

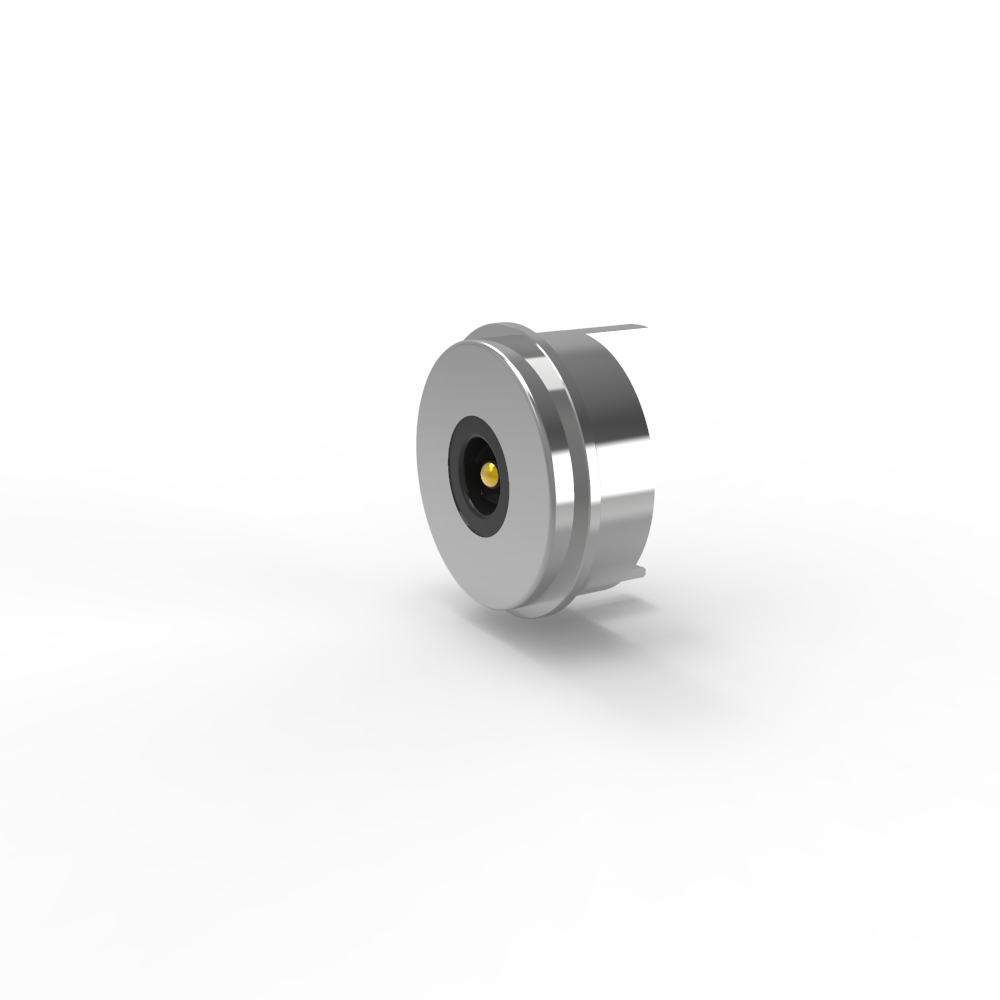

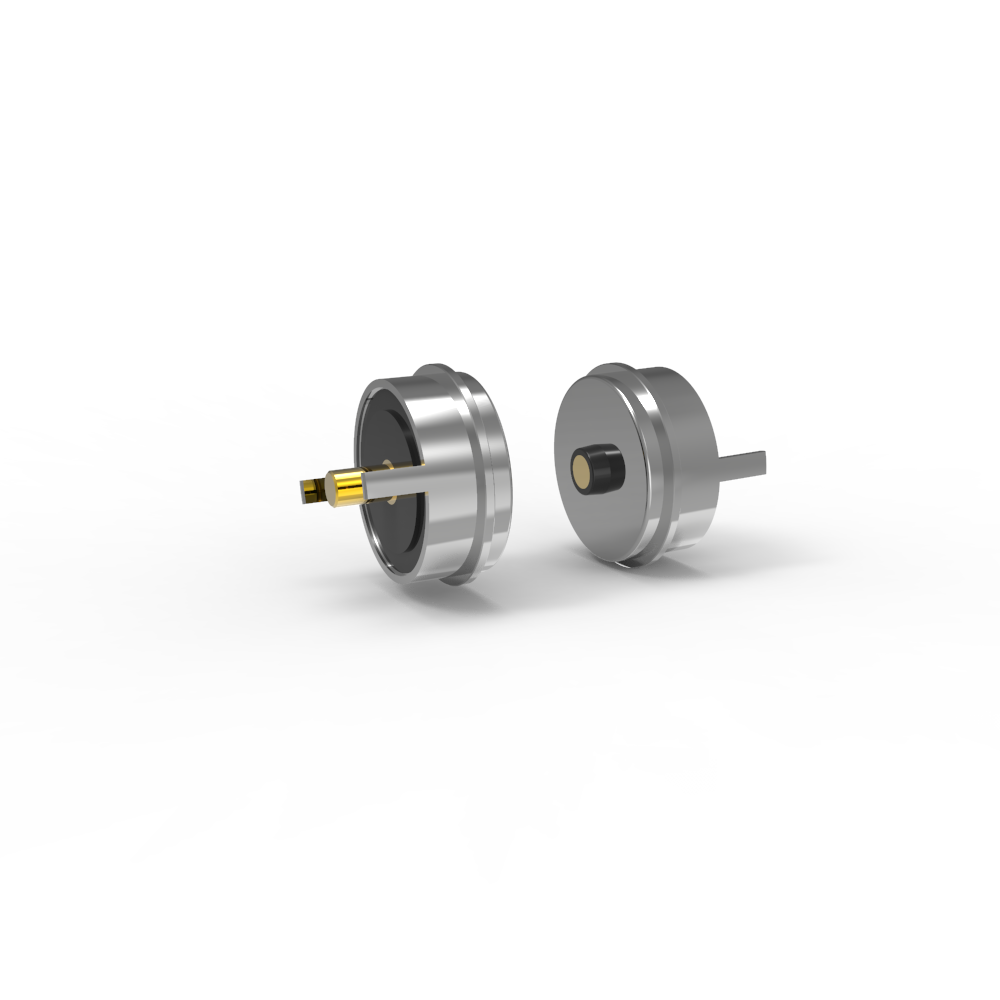

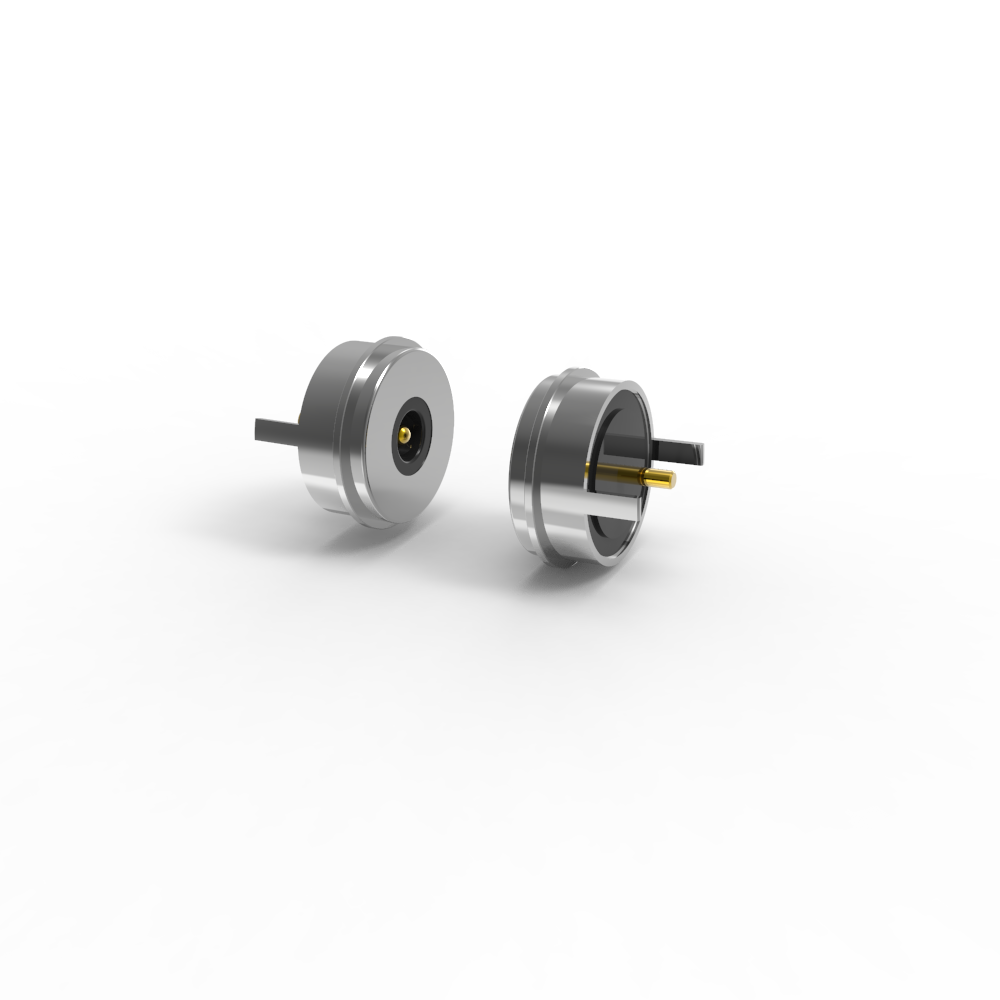

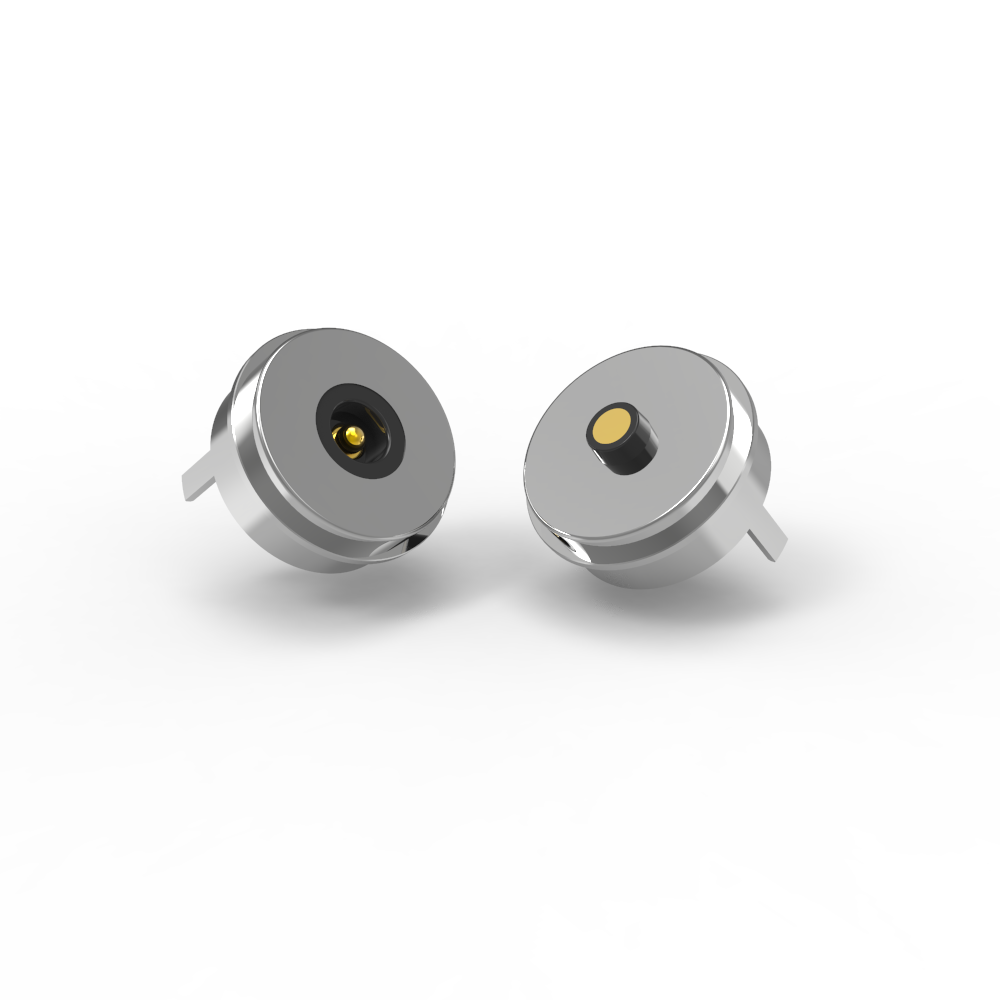

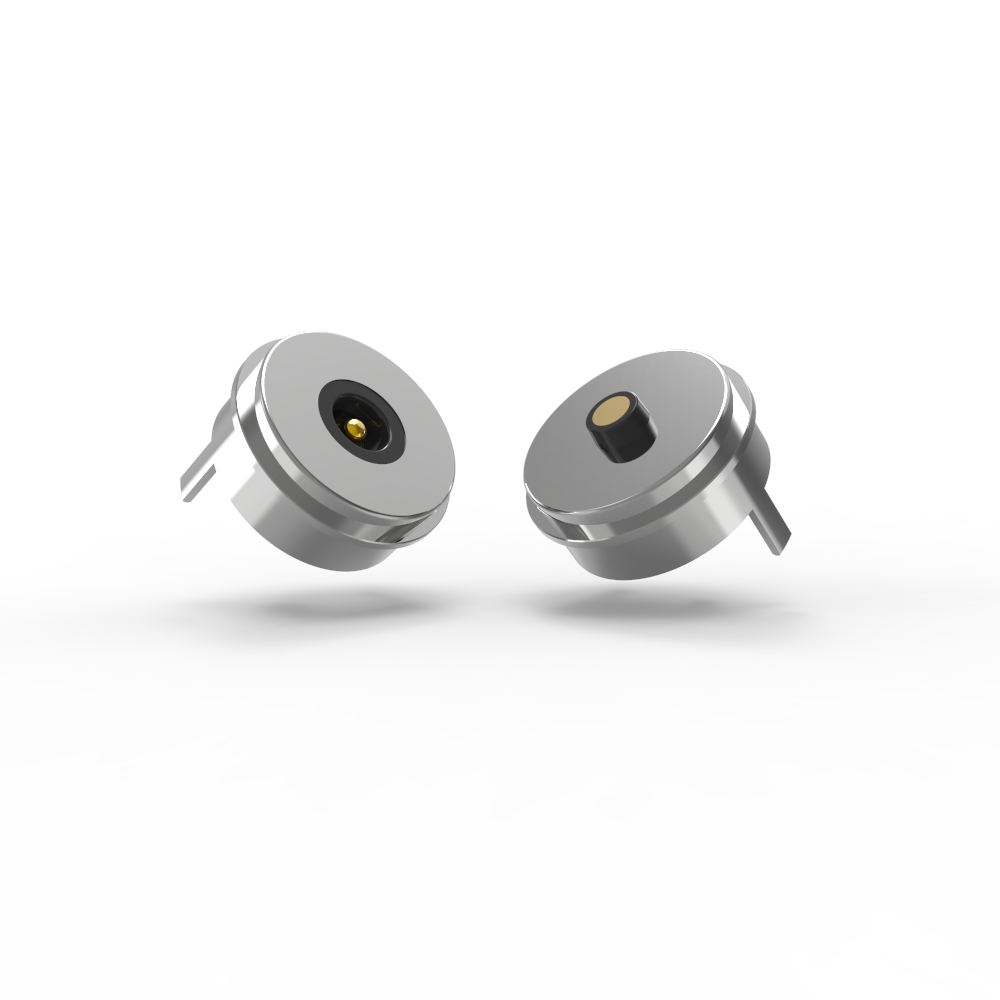

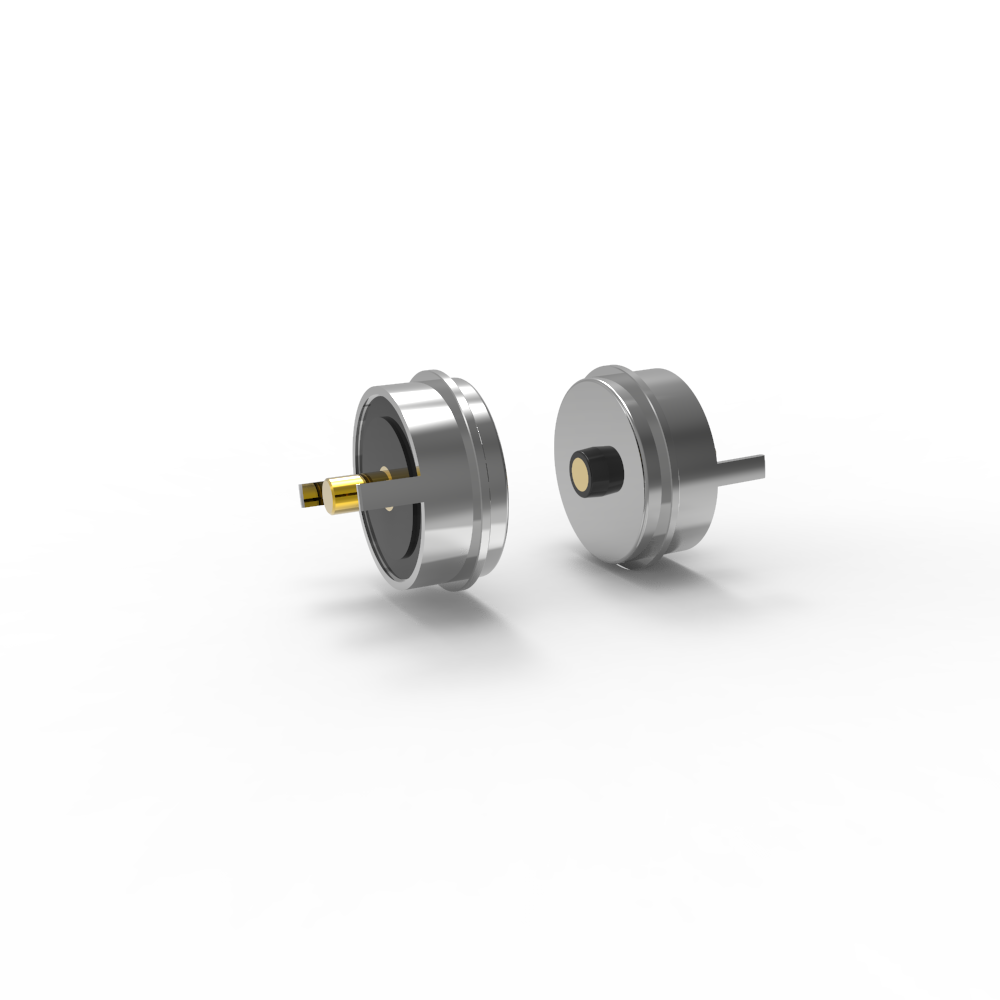

موصل دبوس بوجو مغناطيسي دائري ذكر وأنثى بقطر 10.0 ملم و 2 سنون مع تيار 5 أمبير.
UPE هي شركة تصنيع محترفة للموصلات المغناطيسية وموصلات الكابلات المغناطيسية.
لدينا مصممون محترفون لتلبية أي من متطلباتك وتقديم خدمة تخصيص الموصلات المغناطيسية. يمكن تصميم منتجات وحلول مختلفة لموصلات دبوس بوجو المغناطيسية وفقًا لاحتياجات العملاء المختلفة.
جميع مواد الموصلات المغناطيسية متوافقة مع توجيهات RoHS و REACH.
اجتازت جميع الموصلات المغناطيسية اختبار الدائرة القصيرة والدائرة المفتوحة بنسبة 100٪.

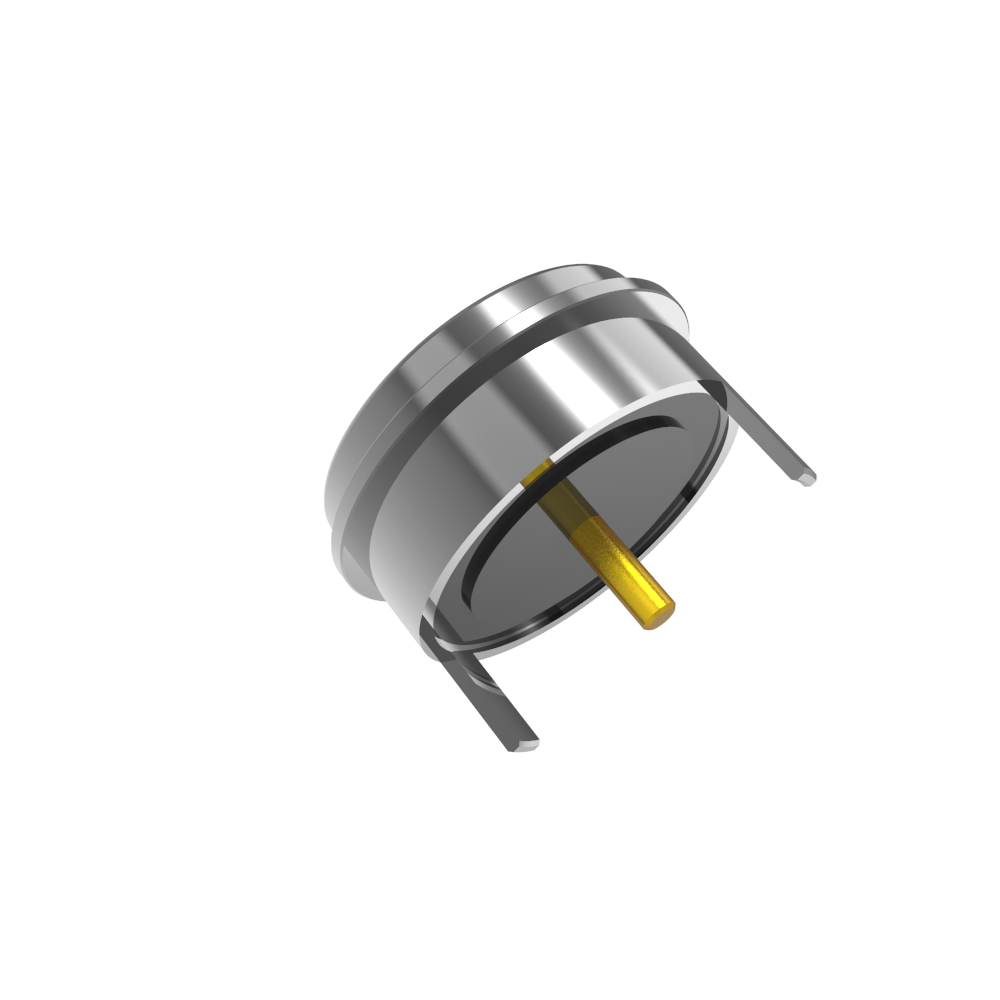

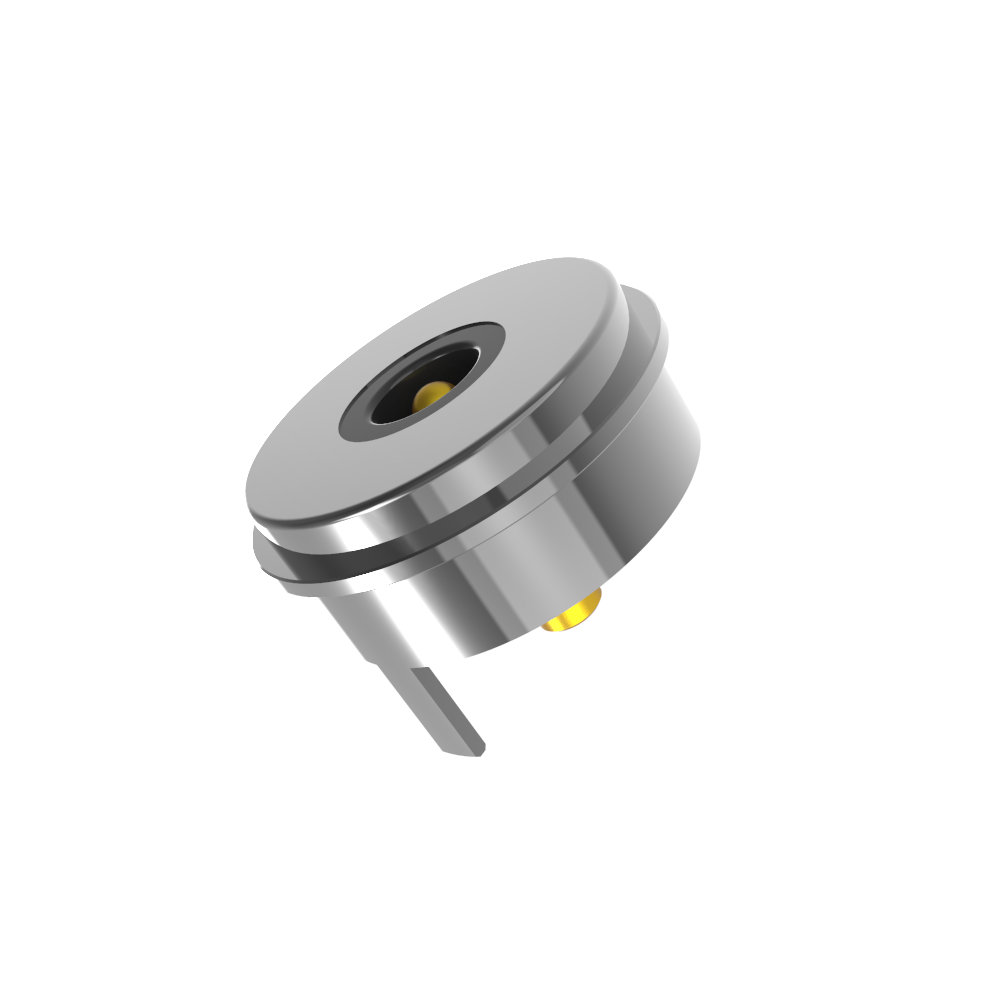

جزء الموصل المغناطيسي الذكر
...المادة:
المكبس: خالي من الرصاص C6801، مطلي بـ 5U" كحد أدنى Au فوق 60~100U" Ni؛
الأسطوانة: خالية من الرصاص C6801، مطلي بـ 5U" كحد أدنى Au فوق 60~100U" Ni؛
الزنبرك: SUS 304 مطلي بـ 1U" Au؛
الغلاف: أسود HTN+30%GF UL94 V-0؛
الصدفة: خالية من الرصاص C6801 مطلي بالنيكل؛
المغناطيس: NdFeB N52 مطلي بالنيكل
...ميكانيكي:
قوة الزنبرك: 80 جرام ± 20 جرام، عند شوط عمل 1.0 ملم.
الشوط الكامل: 1.2 ملم.
العمر الميكانيكي: 50000 دورة كحد أدنى.
...كهربائي:
الجهد: 12.0 فولت.
التيار: 5.0 أمبير.
مقاومة التلامس: 50mΩ كحد أقصى (PIN).
اختبار مفتوح وقصير بنسبة 100٪.
...منتج متوافق مع RoHS أو REACH.
...اختبار رش الملح: 48 ساعة.
...& أبعاد الفحص الرئيسية.
… وصف تطبيق المنتج (لا يقتصر على ما يلي):
1. لوحة PCB لحام التوصيل؛
2. تشكيل وتغليف بعد أسلاك اللحام؛
3. يمكن إضافة طرف نقل للوحة PCB هذه؛
4. صب حقن القولبة للقالب القابل للتضمين؛
5. يمكن ربط الأسلاك مباشرة.
جزء الموصل المغناطيسي الأنثوي
...المواد:
PIN: خالي من الرصاص C6801، مطلي بـ 5U" كحد أدنى Au فوق 60~100U" Ni؛
الغلاف: أسود HTN+30%GF UL94 V-0؛
الصدفة: خالية من الرصاص C6801 مطلي بالنيكل؛
المغناطيس: NdFeB N52 مطلي بالنيكل
....كهربائي:
الجهد: 12.0 فولت.
التيار: 5.0 أمبير.
مقاومة التلامس: 50mΩ كحد أقصى (PIN).
اختبار مفتوح وقصير بنسبة 100٪.
...منتج متوافق مع RoHS أو REACH.
...اختبار رش الملح: 48 ساعة.
...& أبعاد الفحص الرئيسية.
… وصف تطبيق المنتج (لا يقتصر على ما يلي):
1. لوحة PCB لحام التوصيل؛
2. تشكيل وتغليف بعد أسلاك اللحام؛
3. يمكن إضافة طرف نقل للوحة PCB هذه؛
4. صب حقن القولبة للقالب القابل للتضمين؛
5. يمكن ربط الأسلاك مباشرة.
معلمات موصلات التيار المستمر المغناطيسية:
|
الاسم |
موصل مغناطيسي دائري |
|
النوع |
ذكر/أنثى |
|
الدبوس |
2 سنون |
|
القطر |
10.0 ملم |
|
اللون |
أسود |
|
دبوس بوجو |
نحاس C6801 مطلي بـ Au 0.125um |
|
الأجزاء الدوارة |
نحاس C6801 مطلي بالنيكل |
|
قوة الزنبرك |
80جم±20 جم، عند 1.0 |
|
ملم شوط العمل. |
الشوط الكامل |
|
1.2 ملم |
العمر الميكانيكي50 |
|
000 دورة كحد أدنى.. |
التيار5.0 |
|
أقصى |
الجهد |
|
تيار مستمر 12 فولت |
مقاومة التلامس5 |
|
0mΩ كحد أقصى (PIN). |
درجة حرارة التشغيل |
|
-25 درجة مئوية إلى +80 درجة مئوية |
اختبار رش الملح |
|
24 ساعة |
الشهادة |
|
منتج متوافق مع RoHS أو REACH |
الاختبار |
اختبار مفتوح وقصير بنسبة 100٪
الرسم الفني للموصل المغناطيسي الذكري الدائري
الرسم الفني للموصل المغناطيسي الأنثوي الدائري
تخطيط PCB:
مزايا الموصل المغناطيسي:
تصميم إنساني لتجربة توصيل الامتصاص التلقائي;
مضاد للسقوط الإنساني: من السهل إزالته من واجهة الشحن، وليس من السهل إزالة الجهاز;
وقت الحياة: ما يصل إلى 100000-200000 دورة;
تصميم مقاوم للماء: يمكن أن يكون الطرف الأنثوي للجهاز مقاومًا للغبار ومقاومًا للماء (IPX8)؛
وقت الشحن السريع: تصميم موصل مغناطيسي 5A-10A يتحمل نقل التيار الكبير;
يمكن مطابقة مظهر الموصل المغناطيسي وفقًا لتصميم جهاز تطبيق العميل;
تصميم هيكل مضاد للدائرة القصيرة للمنتج ومقاوم للخطأ;
تحقيق نقل إشارة عالية التردد، يمكن أن يحل محل وظيفة USB2.0 HDMI 1.3 التقليدية لنقل إشارة الفيديو والصوت
تطبيق منتجات الموصلات المغناطيسية:
لماذا يجب أن تكون UPE شريكك؟
1. خدمة التخصيص الاحترافية
الفائدة: تصميم حلول لتلبية مواصفاتك الدقيقة، مما يضمن أن المنتج يناسب احتياجاتك الفريدة دون تنازلات. مثالي للتطبيقات المتخصصة أو المشاريع المبتكرة.
2. القدرة على إنتاج عينات سريعة
الفائدة: يسرع دورة البحث والتطوير ووقت الوصول إلى السوق. يتيح النماذج الأولية السريعة إجراء تكرارات سريعة، مما يقلل من تكاليف التطوير والتغلب على المنافسين.
3. نظام صارم لمراقبة الجودة
الفائدة: يضمن الاتساق والموثوقية. يقلل من العيوب والإرجاع وعمليات الاستدعاء المكلفة، مما يحمي سمعة علامتك التجارية.
4. المعالجة باستخدام المكونات المستوردة
الفائدة: يعزز أداء المنتج وطول عمره. تضمن المواد عالية الجودة (مثل المكونات الألمانية/اليابانية) المتانة والامتثال للمعايير الدولية.
5. معدات اختبار عالية الدقة
الفائدة: يتحقق من دقة المنتج وسلامته. أمر بالغ الأهمية للصناعات مثل الفضاء والأجهزة الطبية أو السيارات حيث لا يمكن التفاوض على التفاوتات.
6. إجراءات معقولة للتحكم في التكاليف
الفائدة: يحسن ميزانيتك دون التضحية بالجودة. تترجم إدارة الموارد الفعالة إلى أسعار تنافسية لك.
7. المعايير البيئية للمنتج
الفائدة: يضمن الامتثال للوائح العالمية (مثل RoHS و REACH). يثبت المستقبل لسلسلة التوريد الخاصة بك ويجذب الأسواق الواعية بالبيئة.
كيفية تقديم طلبك للموصل المغناطيسي مع UPE
1. أرسل متطلباتك
اتصل بفريق المبيعات لدينا عبر:البريد الإلكتروني: [union@upetech.net
]
الهاتف: [+86 13434524996]
النموذج عبر الإنترنت: [www.pogopinsconnector.com]
قدم تفاصيل:
تطبيق (مثل الأجهزة الطبية والسيارات والإلكترونيات الاستهلاكية)
نوع الموصل (مثل دبوس بوجو مغناطيسي، كابل شحن)
المواصفات (الجهد، التيار، الحجم، تصنيف مقاومة الماء، إلخ.)
الكمية والمهلة الزمنية
2. احصل على حل مخصص (إذا لزم الأمر)
سيقوم مهندسونا بمراجعة احتياجاتك واقتراح تصميم مخصص (إذا لزم الأمر).
سنشارك نماذج ثلاثية الأبعاد أو عينات أو رسومات فنية للموافقة عليها.
مدة الدفع:
إيداع 50٪ (مدفوع مقدمًا): يغطي تكاليف الإنتاج (المواد والعمالة).
رصيد 50٪ (مدفوع قبل الشحن): يضمن مراقبة الجودة والالتزام من كلا الطرفين.
طريقة الدفع:
T/T (التحويل البنكي)، PayPal، بنك OCBC
توصية:
استخدم PayPal للعينات (أكثر أمانًا).
استخدم T/T للطلبات المجمعة (رسوم أقل).المهلة الزمنية للعينات:
عينة المخزون 2-3 أيام عمل / عينة مخصصة 5-7 أيام عملالمهلة الزمنية للإنتاج:
10-15 يوم عملصنع لـ:
أمريكا وأوروبا وآسيا وجنوب إفريقيامصطلح التجارة:
EXWالشحن:
جوي، بحري، سريعالخدمة:
جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، لون، تصميمات مقبولة
