| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | VIC2500C / VIC2500D |
| الوثيقة: | VIC2500C.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | موصلات دبوس بوغو المغناطيسية | المغناطيس: | NDFEB N52 |
|---|---|---|---|
| رقم PIN POGO: | خالية من الرصاص C6801 | ينبوع: | SUS 304 |
| صدَفَة: | خالية من الرصاص C6801 | السكن: | White LCP+30 ٪ Gful94 V-0 |
| اللون: | الأبيض | حاضِر: | 3A |
| الجهد: | 12 فولت | قوة الربيع: | 60g ± 10 |
| ستورك كاملة: | 1.2 ملم | مقاومة التواصل: | 50mΩ Max (PIN) |
| إبراز: | وصلات البوغو المغناطيسية البيضاء,وصلات البوغو المغناطيسية 2 دبوس,رابط ذكر وامرأة 8.0ملم,Magnetic Pogo Pin Connectors 2 Pin,Male And Female Connector 8.0mm |
||

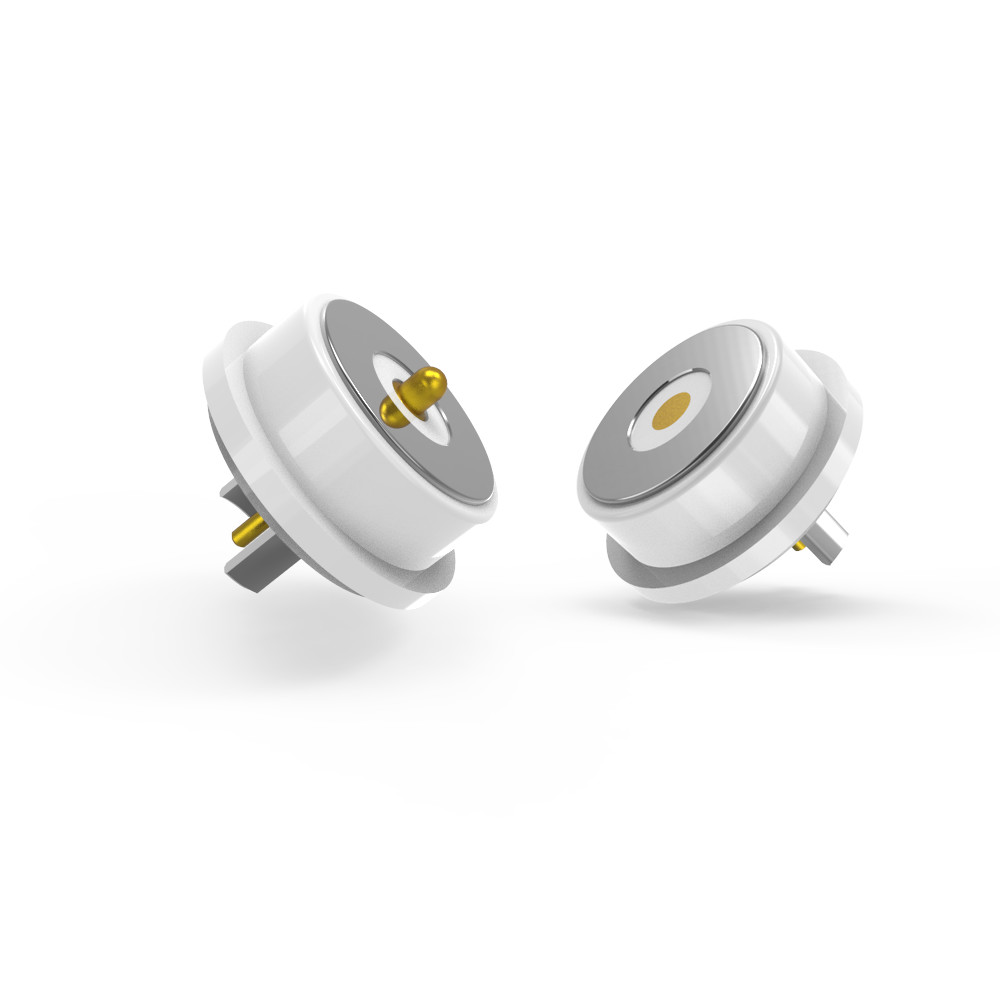

وصلة بوجو للدبابيس الذكور والإناث وصلة مغناطيسية بيضاء مستديرة مع 8.0mm
1مواصفات المواد
.المضخة والبرميل:
المواد الأساسية: النحاس الخالي من الرصاص (C6801)
طلاء: 5μ" (ميكروإنش) من الذهب (Au) على 60 ‰ 100μ" من النيكل (Ni) لمقاومة التآكل والقيادة.
.الربيع:
المادة: الفولاذ المقاوم للصدأ SUS 304
طبقة: 1μ" ذهب (Au) للقيادة.
.السكن:
المادة: LCP أبيض (البوليمر الكريستالي السائل) مع 30% من الألياف الزجاجية (GF) ، مع تصنيف UL94 V-0 (مكافحة الشعلة).
.قشرة:
المواد: نحاس خال من الرصاص (C6801) مع طبقة من النيكل (Ni).
.المغناطيس:
المادة: بور الحديد النيوديميوم (NdFeB) الصف N52 (قوة مغناطيسية عالية) مع طبقة النيكل.
2المواصفات الميكانيكية
.قوة الربيع: 60g ± 10g عند ضربة عمل 1.0mm (قوة التشغيل).
.السكتة الدماغية الكاملة: 1.2 ملم (المسافة الإجمالية للسفر).
.العمر الميكانيكي: ما لا يقل عن 50000 دورة (المدى الطويل).
.آلية التشغيل: من المرجح أن تكون مغناطيسية (من خلال مغناطيس NdFeB) مع نظام المكبس-الربيع.
الكهربائية:
الجهد: 12 فولت
التيار:3.0A
مقاومة الاتصال: 50mΩMax (PIN).
الاختبار:
تم اختبار 100% من الدوائر المفتوحة / قصيرة.
متوافقة مع ROHS / REACH (لا توجد مواد خطرة).
اختبار رش الملح: 48 ساعة (التحقق من صحة مقاومة التآكل).
وصف تطبيق المنتج ((لا يقتصر على ما يلي):
1لوحة PCB لللحام
2تشكيل وتغليف الأسلاك بعد لحامها
3يمكن إضافة محطة نقل لهذه اللوحة
4صناعة الصقيع بالحقن من القالب القابل للدخل
5يمكن ربط الأسلاك مباشرة
معايير الصلة المغناطيسية المستديرة:
|
الاسم |
رابط مغناطيسي مستدير |
|
قطرها |
8.0 ملم |
|
النوع |
ذكر/أنثى |
|
الدبوس |
2 دبوس أو مخصصة |
|
اللون |
الأبيض |
|
دبوس البوغو |
خال من الرصاص C6801 |
|
الربيع |
SUS304 |
|
قشرة |
خال من الرصاص C6801 |
|
السكن |
اللون الأبيض LCP + 30%GFUL94 V-0 |
|
مغناطيس |
NdFeB N52 تصفية الني |
|
قوة الربيع |
60 غرام±10 غرام |
|
ضربة العمل |
1.0 ملم |
|
سمك القزم الكامل |
1.2ملم |
|
الجهد |
12 فولت |
|
التيار الحالي |
3.0A |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
25°C إلى +80°C |
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني للصلة المغناطيسية الذكورية المستديرة
الرسم التقني للصلة المغناطيسية الإناثية المستديرة
تخطيط للوح الالكتروني الموصى به:
تسامح التخطيط: ± 0.05mm
مزايا الجهاز المغناطيسي:
1) تجربة الامتصاص التلقائي المتصلة؛ عملية سهلة؛
2) يستخدم واجهة مغناطيسية لإزالة الجهاز بسهولة.
3) دورة حياة عالية. يدعم 50،000-300،000 مرة حياة إعادة الارتباط؛
4)من السهل تخصيص تصميم مضاد للماء، والأنثى يمكن أن تحقق مقاومة للغبار والماء (IP68) ؛
5)دعم التيار العالي (3A-20A) ، إعادة الشحن أسرع.
6)درجة التآكل الممتازة (48H-120H) تلبي البيئات القاسية.
8) الشكل مخصص لتلبية مطابقة شكل المنتج، وتحسين نقطة بيع المنتج؛
9)وضع المغناطيس، واستخدام المغناطيسات والبنية لحماية الدوائر المزدوجة
التوجيه ((هو موجه للمستخدم وسهل الاستخدام)
10) قابلية التوسع الممتازة، يمكن تحقيق ((كشف إشارة الطاقة الفيديو الصوت جاك الخ) ؛
11) وقت التطوير قصير ، والقالب منخفض التكلفة للتخصيص ؛
12) توفير إشارة موثوقة إشارة RF عالية.0
تطبيق منتجات الموصلات المغناطيسية:
● أجهزة قابلة للارتداء(الساعات الذكية ، سماعات الرأس AR / VR)
● معدات طبية(تشخيص محمول)
● إنترنت الأشياء الصناعي(أجهزة استشعار وحدات، الروبوتات)
● الإلكترونيات الاستهلاكية(أرصفة شحن مغناطيسية) ect..
لماذا يجب أن تكون شركة "يو بي إي" شريكك؟
●النماذج الأولية السريعة: 3-5 أيام للعينات
●فعالة من حيث التكلفة: أسعار MOQ تنافسية
●ضمان الجودة: 100% اختبار آلي
●إنتاج التكنولوجيا العاليةمع الهندسة الدقيقة
●مراقبة جودة منهجيةلتحقيق أداء ثابت
كيفية وضع طلب رابط الكابل المغناطيسي
* حدد متطلباتك ((نوع المرفق، الكمية المطلوبة، المتطلبات المخصصة، المواصفات التقنية)
* التفاوض على الأسعار والشروط (قد تنطبق خصومات كبيرة).
* تأكيد تفاصيل الطلب (نوع الجهاز، الكمية، التخصيص).
* إجراء الدفع (من خلال PayPal أو التحويل المصرفي أو غيرها من الطرق الآمنة).
*تحقيق الشحن والجودة
تعقب الشحنة
*فحص المنتج عند الوصول لضمان الجودة
مدة الدفع:T/T، 50% إيداع، 50% رصيد
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
