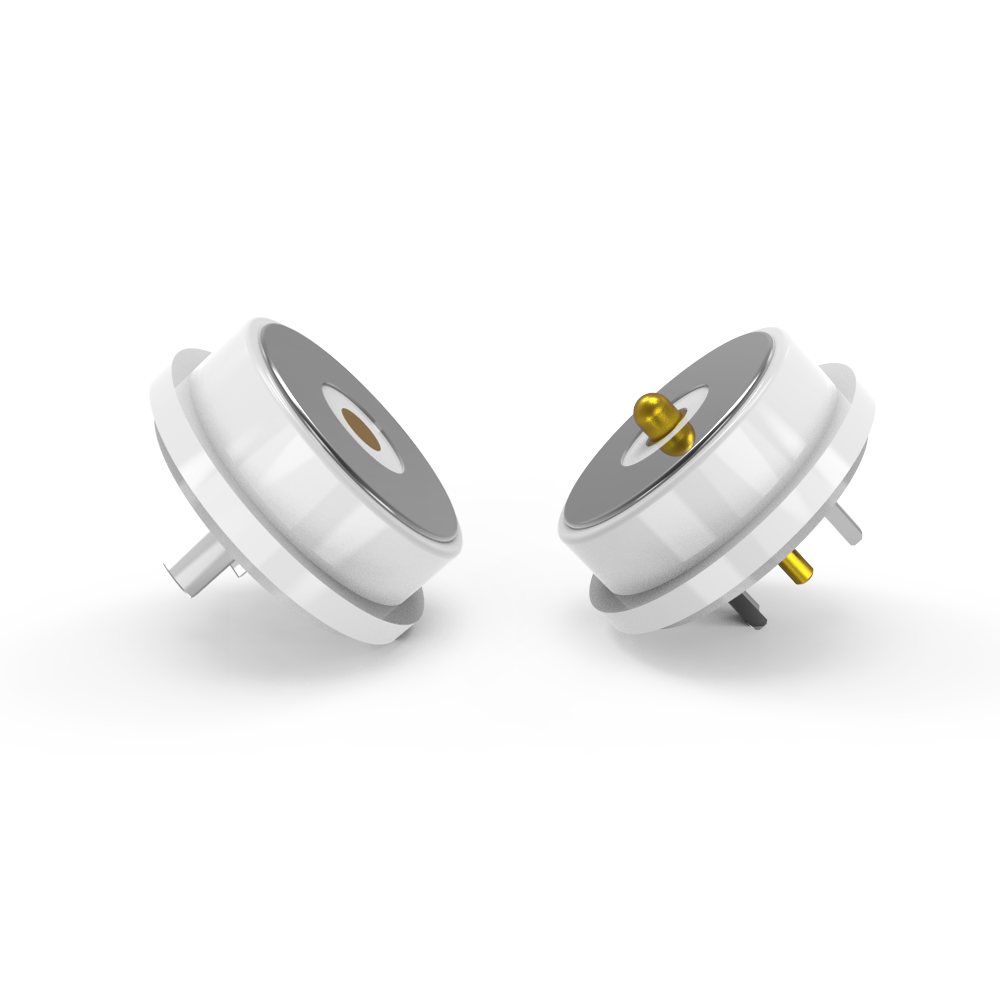

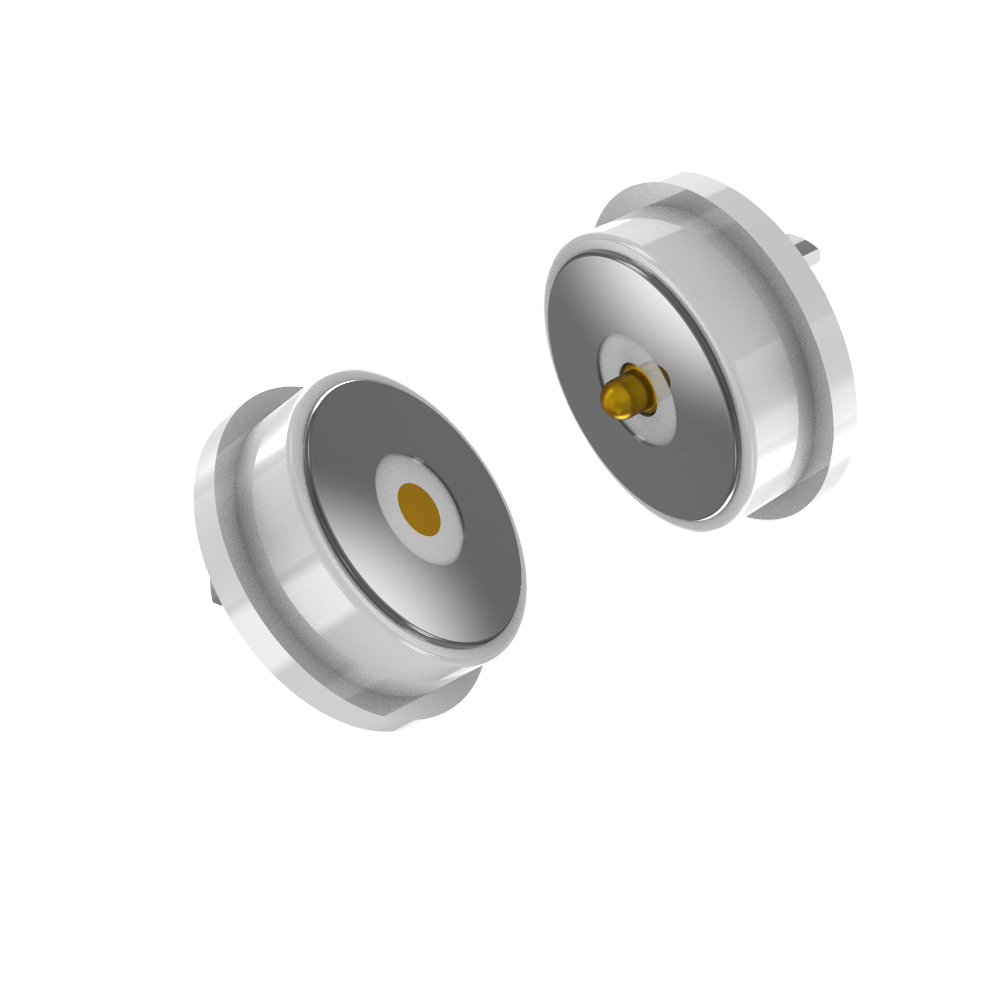

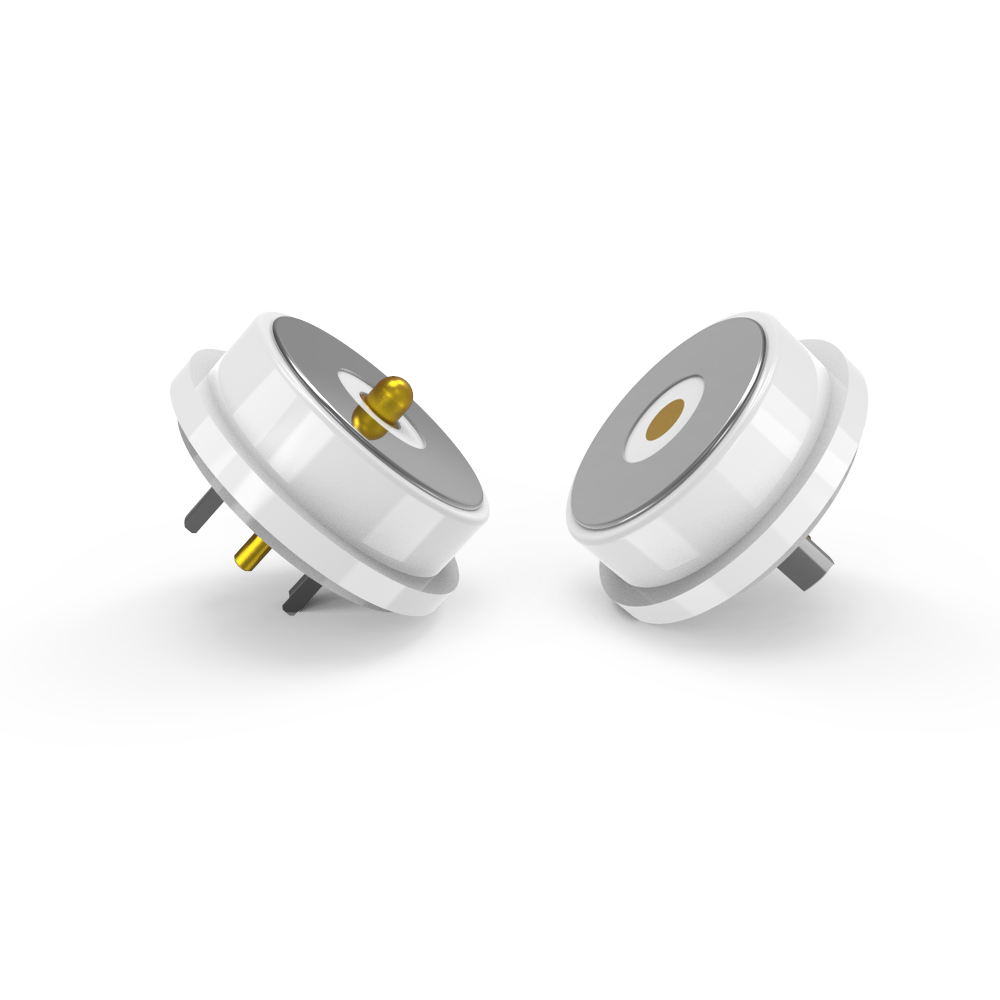

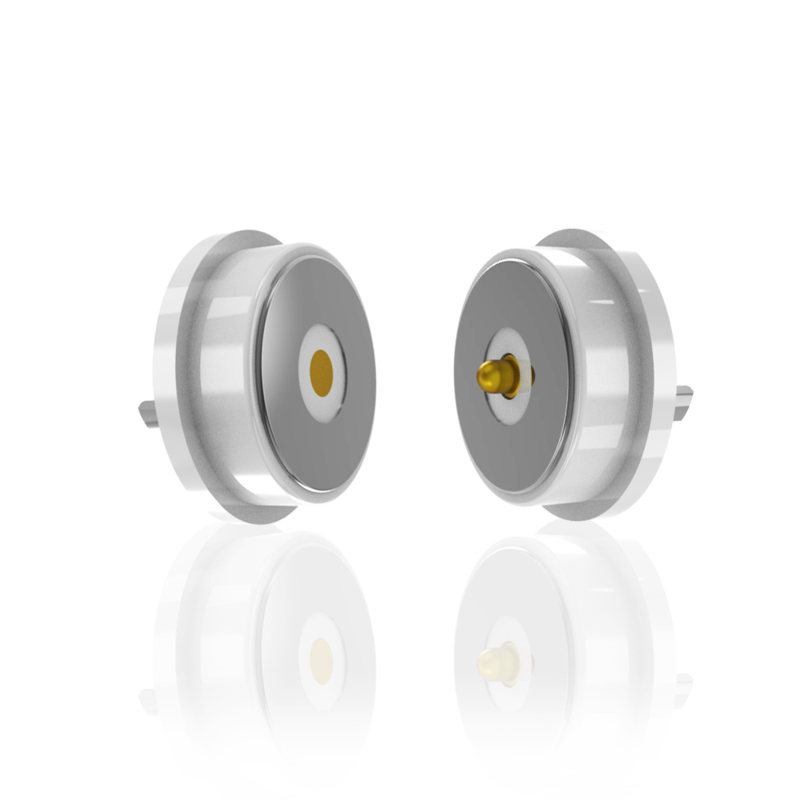

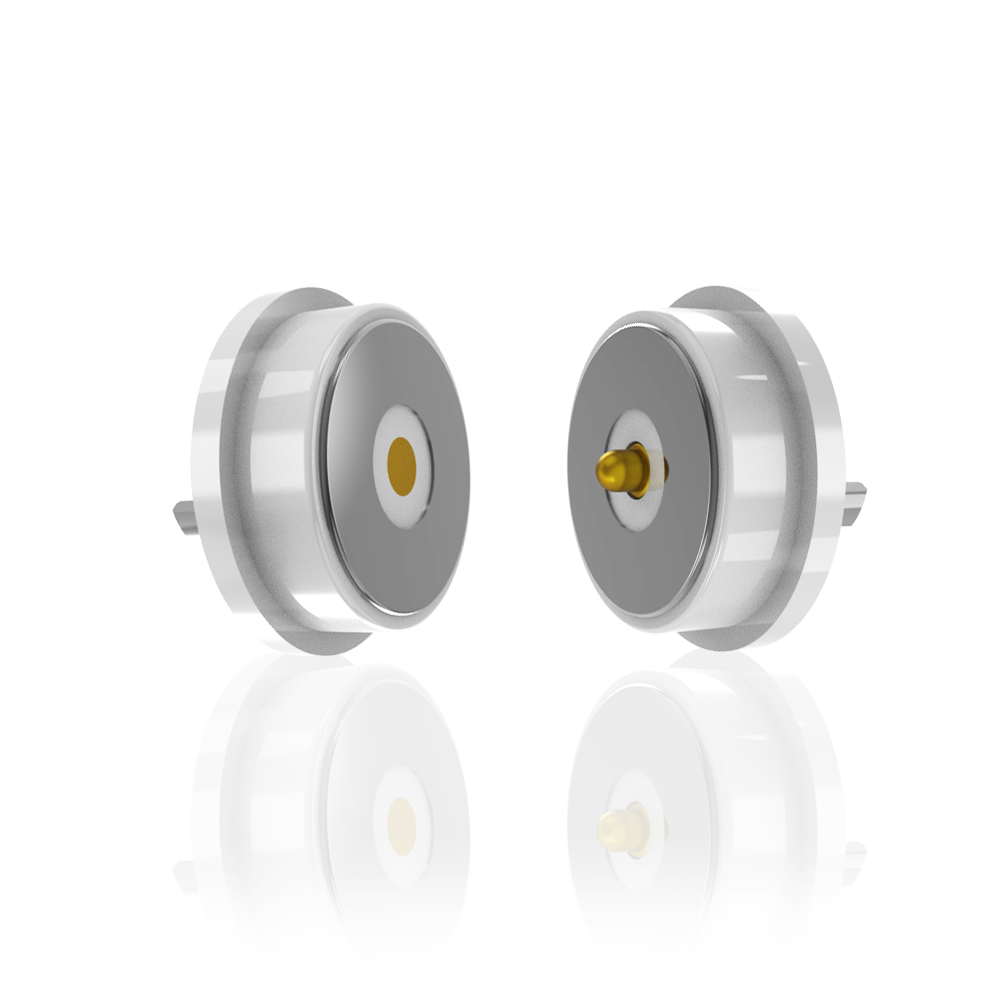

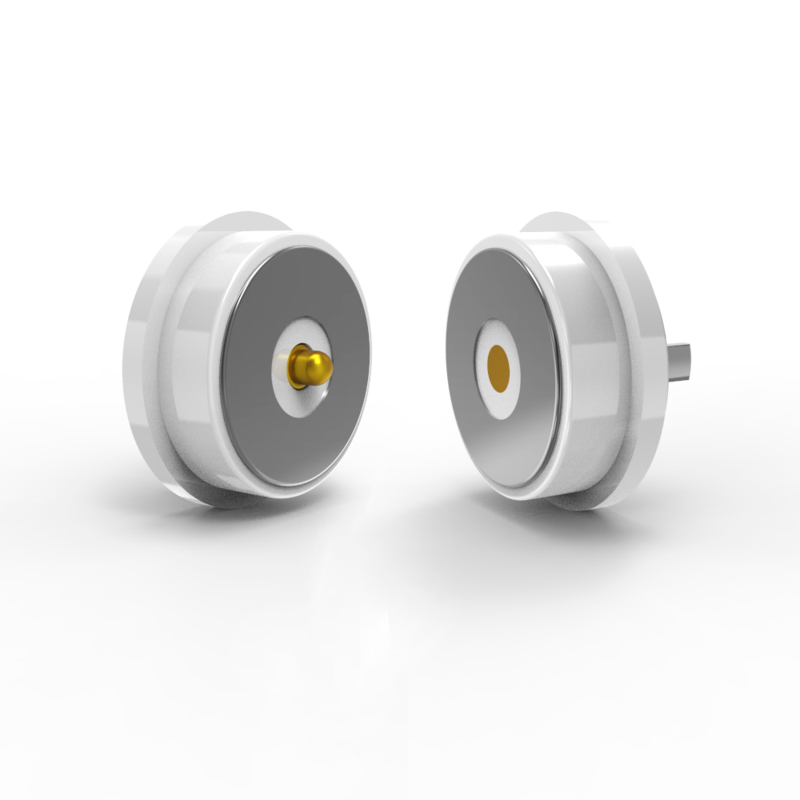

10.0 ملم إدارة الذكور والإناث المغناطيسية وصلة دبوس البوغو للخيوط الهادئة الذكية

10.0 ملم إدارة الذكور والإناث المغناطيسية وصلة دبوس للخيوط الهادئة الذكية.

UPE التصميم المهني وتصنيع موصلات مغناطيسية، موصلات كابل مغناطيسي للعميل.
تحتاج فقط لتزويدنا بطاقة الهوية ووصف طلب المنتجات الخاصة بك مع متطلباتك لنا،ثم المهندس لدينا سوف تعطيك اقتراح ونحن أيضا يمكن أن تساعدك على الانتهاء من تصميم منتجاتك، أو يو بي إي تصميمه بالنسبة لك إذا كنت بحاجة.

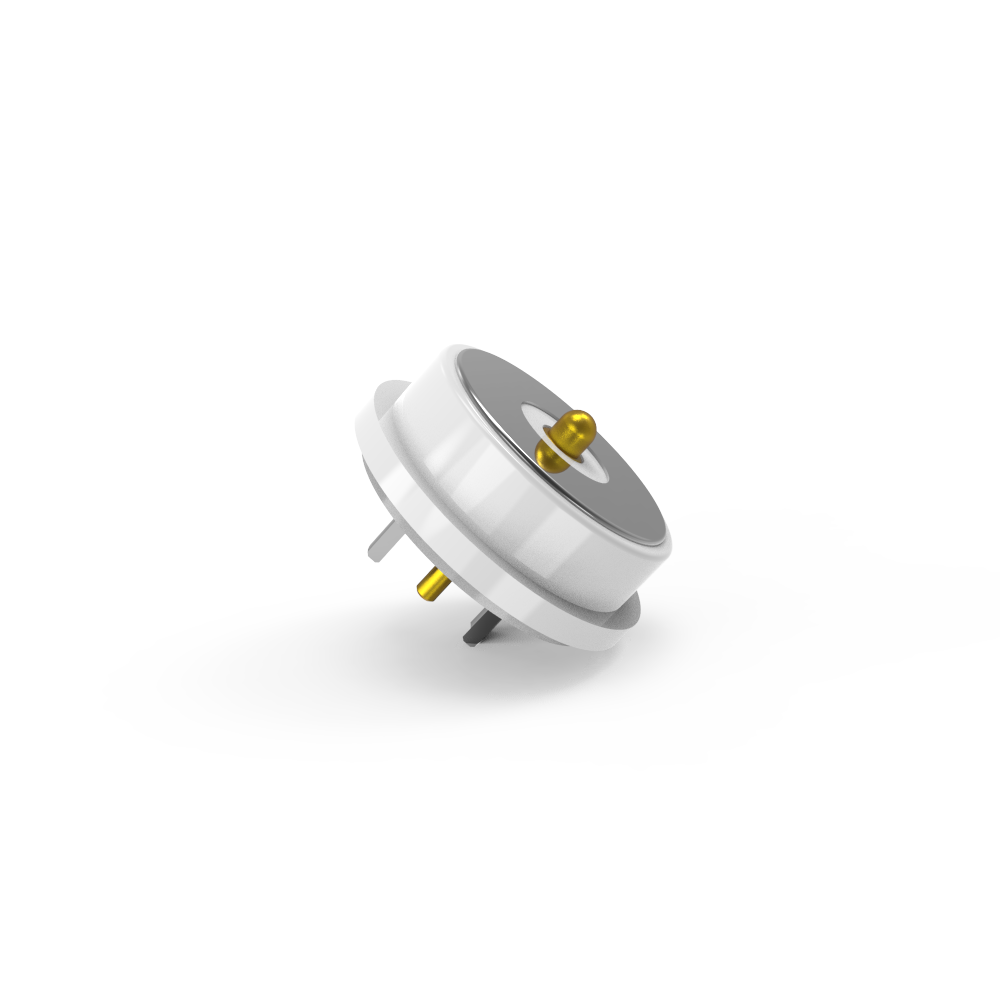

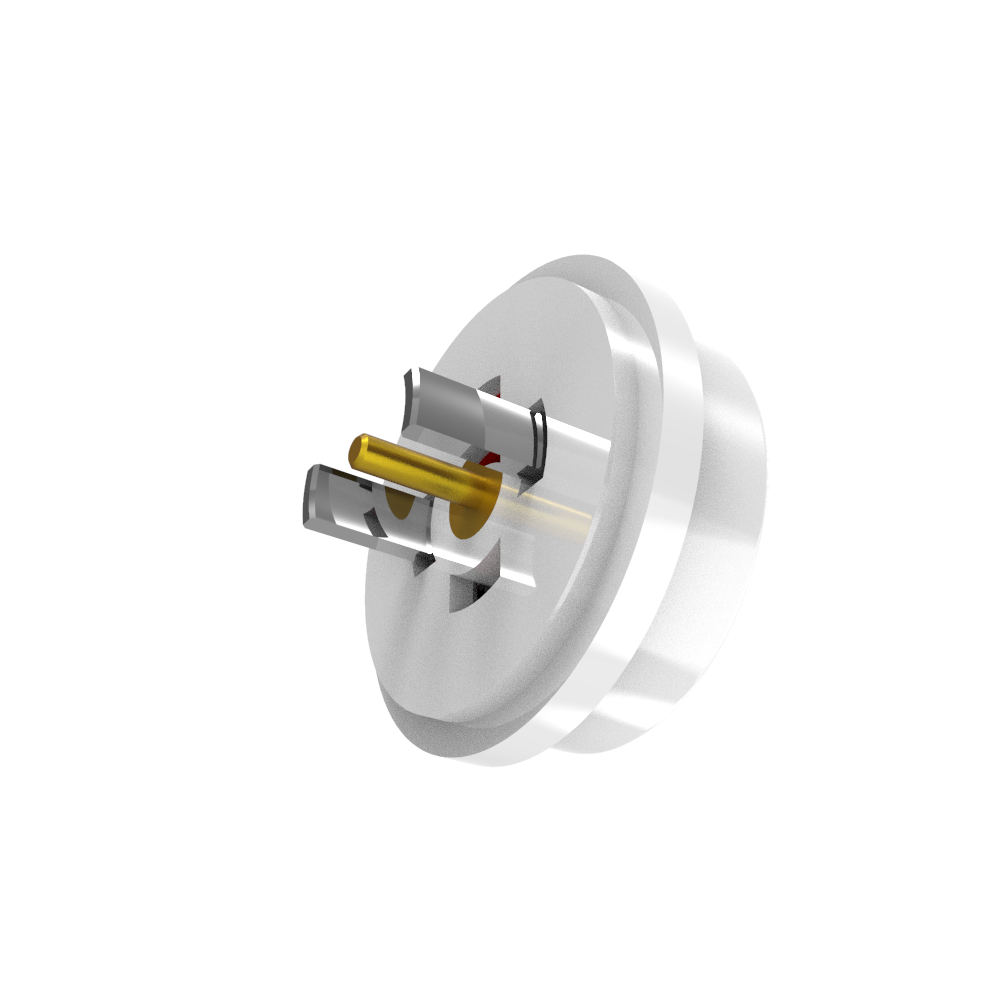

الجزء الذكور من المكونات المغناطيسية

المواد:

المضخة: C6801 خالية من الرصاص ، وتصفية 5U" Min Au أكثر من 60 ~ 100U" Ni ؛
البرميل: C6801 خال من الرصاص ، مع طبقة 5U"Min Au أكثر من 60 ~ 100U"Ni ؛
الربيع:SUS 304 1U"Au؛
الحجرة: LCP أبيض + 30%GF UL94 V-0 ؛
قشرة: C6801 بلا رصاص
المغناطيس: NdFeB N52 Ni المصفوفة
ميكانيكية:
قوة الربيع: 70g±20g، عند ضربة عمل 1.0mm.
سمك الـ (ستورك) الكامل1.2ملم
العمر الميكانيكي: 50000 دورة دقيقة.
الكهرباء:
الجهد:12.0 فولت
التيار:3.0 أ
مقاومة الاتصال: 50mΩMax (PIN).
100% اختبار مفتوح وقصير
المنتج المتوافق مع ROHS أو REACH.
اختبار رش الملح: 48 ساعة.
.. و مقياس التفتيش الرئيسي.
... وصف تطبيق المنتج (لا يقتصر على ما يلي):
1لوحة PCB لللحام
2تشكيل وتغليف الأسلاك بعد لحامها
3يمكن إضافة محطة نقل لهذه اللوحة
4صناعة الصقيع بالحقن من القالب القابل للتثبيت
5يمكن ربط الأسلاك مباشرة

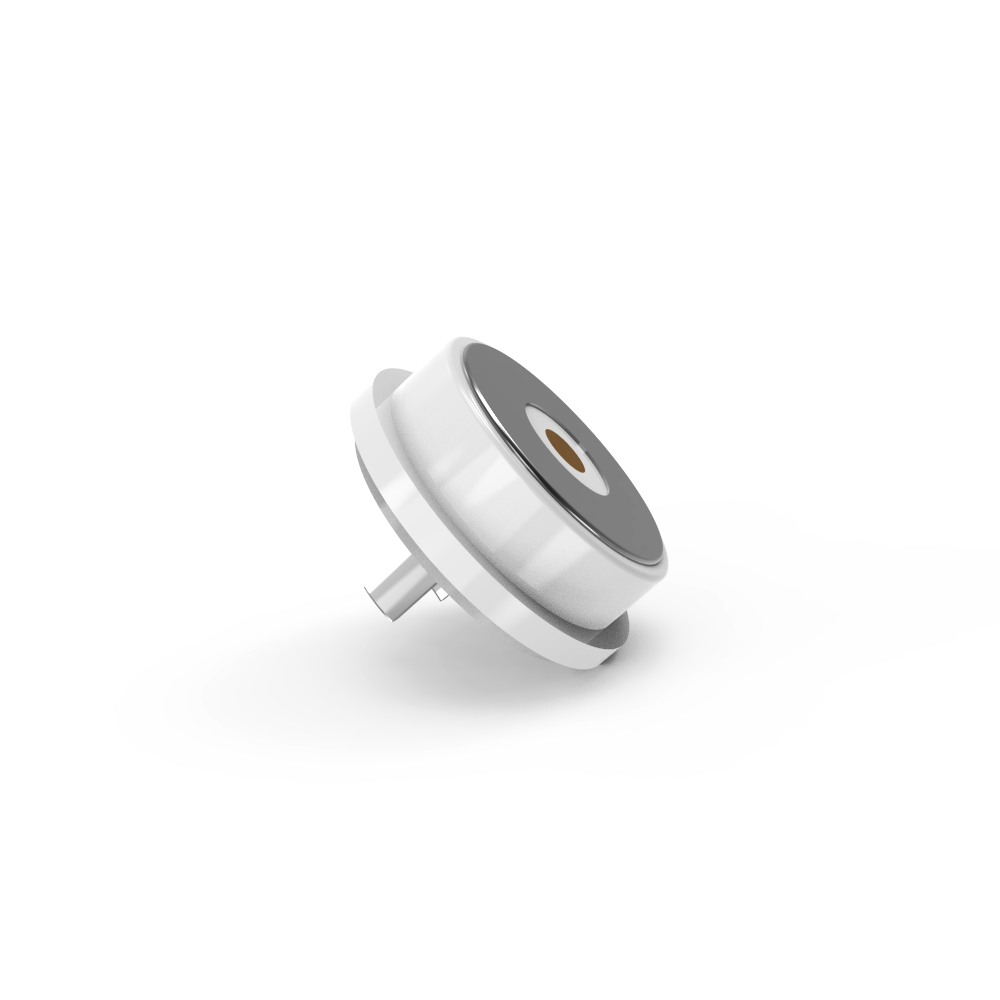

قطعة ربط مغناطيسية أنثوية

المواد:
PIN:C6801 الخالي من الرصاص ، مع طبقة 5U"Min Au أكثر من 60 ~ 100U"Ni ؛
الحجرة: LCP أبيض + 30%GF UL94 V-0 ؛
قذيفة: خالية من الرصاصC6801
المغناطيس: NdFeB N52 Ni المصفوفة
الكهرباء:
الجهد:12.0 فولت
التيار:3.0 أ
مقاومة الاتصال: 50mΩMax (PIN).
100% اختبار مفتوح وقصير
المنتج المتوافق مع ROHS أو REACH.
اختبار رش الملح: 48 ساعة.
... و أبعاد التفتيش الرئيسية
... وصف تطبيق المنتج (لا يقتصر على ما يلي):
1لوحة PCB لللحام
2تشكيل وتغليف الأسلاك بعد لحامها
3يمكن إضافة محطة نقل لهذه اللوحة
4صناعة الصقيع بالحقن من القالب القابل للتثبيت
5يمكن ربط الأسلاك مباشرة

المعايير الخاصة بالمتصلات المغناطيسية المستمرة:

الرسم التقني للصلة المغناطيسية الذكورية الدائرية

الرسم التقني للصلة المغناطيسية الإناثية الدائرية

تخطيط الـ PCB:

مزايا الجهاز المغناطيسي:

● تخصيص تجربة اتصال الامتصاص التلقائي؛

● مكافحة السقوط الإنسانية: من السهل إزالتها من واجهة الشحن ، وليس من السهل إزالة الجهاز.

●مدة الحياة: تصل إلى 100000-200000 دورة؛

● التصميم المقاوم للماء: يمكن أن تكون الطرف الأنثوي من الجهاز مقاومة للغبار والماء (IPX8) ؛

● وقت الشحن السريع: تصميم رابط المغناطيس 5A-10A يتحمل نقل التيار الكبير.

●يمكن مطابقة مظهر المرفق المغناطيسي وفقًا لتصميم جهاز تطبيق العميل.

●تصميم هيكل المنتج المضاد للدائرة القصيرة والثابت؛

●إدراك نقل إشارة التردد العالي، يمكن أن تحل محل إشارة USB2.0 HDMI 1.3 التقليدية

●يمكن أن يحقق الاتصالات الإناث الموفرة للمساحة ومحولات PCB اتصالات نوع pogo و SMT DIP

●درجة المقاومة الممتازة للتآكل (48H-120H) تلبي متطلبات الاستخدام في البيئات القاسية

●واجهات ممتازة قابلة للتوسع، والتي يمكن تنفيذها (إشارة الطاقة، الفيديو الصوتي، جاك، الخ)

●وقت التطوير قصير ، وتكلفة صنع القالب منخفضة ، وهو مناسب للتخصيص

تطبيق منتجات الموصلات المغناطيسية:

1الطيران والفضاء، والأجهزة الطبية، والإلكترونيات المحمولة في السيارات، والأجهزة المنزلية الصغيرة، والمعدات الصناعية الآلية، ومعدات اتصالات البيانات، ومعدات التفتيش الصناعي،أجهزة لاسلكية، المركبات الذكية المتحركة
2: أجهزة الواقع الافتراضي (VR) ، أجهزة المركبات الجوية بدون طيار، أجهزة الروبوت الذكي
3: المنتجات الذكية القابلة للارتداء، ومنتجات تحديد الموقع الذكية (الساعات الذكية للأطفال، السوار الذكي، الهواتف المحمولة القابلة للارتداء، سماعات Bluetooth، إلخ.)
4: أجهزة منزلية ذكية، أجهزة محطة محمولة ذكية، معدات صحية ذكية، معدات رياضية في الهواء الطلق ذكية، أجهزة العلاج الطبيعي والجمال الذكية
5: الإلكترونيات الاستهلاكية، الأجهزة المنزلية الصغيرة (المطبعات، الهواتف الذكية، أجهزة الكمبيوتر، الكاميرات، المعدات السمعية والبصرية، أجهزة PDA)

لماذا يجب أن تكون شركة "يو بي إي" شريكك؟

1.فريق البحث والتطوير قدرات التصميم والتنمية المستقلة، يمكن تخصيصها مع تطوير المنتج، لديك فقط هوية، وسوف نفعل اليسار بالنسبة لك، التنمية الحرة، وقت البحث والتطوير 3-5 أيام عمل.

2.مشاريع المنتجات من اختيار البرامج المتعددة، الدائرية، مربع، مستطيل، تشكل الاتصال مع الاستخدام المرن للطريقة لتحقيق مظهر جميل، توفير المساحة، وسهلة وصلة،القوة المغناطيسية يمكن أن تصل إلى 1N إلى 30N.

3طريقة الاتصال: مغناطيس إلى مغناطيس، مغناطيس إلى سبيكة، مغناطيس إلى أوراق الحديد وهلم جرا، لتلبية الهيكل والتطبيقات المختلفة، وتجنب تداخلات المجال المغناطيسي، استخدام مغناطيس NdFeB،يمكن أن تبقي القوة المغناطيسية إلى الأبد.

كيف تضع طلبك للواصلات المغناطيسية مع UPE

1تقدموا بطلباتكم

اتصل بفريق مبيعاتنا عبر:

البريد الإلكتروني: [الاتحاد@upetech.net]

الهاتف: [+86 13434524996]

النموذج عبر الإنترنت: [www.pogopinsconnector.com]

أعط تفاصيل:

✔ التطبيق (مثل الأجهزة الطبية والسيارات والإلكترونيات الاستهلاكية)

✔ نوع المرفق (مثل، دبوس مغناطيسي، كابل شحن)

✔ المواصفات (الجهد، التيار، الحجم، درجة مقاومة الماء، الخ)

✔ الكمية والوقت المحدد

2الحصول على حل مخصص (إذا لزم الأمر)

المهندسين لدينا سوف مراجعة احتياجاتك واقتراح تصميم مخصص (إذا لزم الأمر).

سنشارك نماذج ثلاثية الأبعاد أو عينات أو رسومات تقنية للموافقة عليها.

مدة الدفع:

إيداع بنسبة 50٪ (يدفع مقدماً): يغطي تكاليف الإنتاج (المواد والعمالة).

50٪ الرصيد (يدفع قبل الشحن): يضمن مراقبة الجودة والتزام الطرفين.

طريقة الدفع:

T/T (تحويل مصرفي) ، PayPal ، OCBC Bank

التوصية:

استخدم PayPal للعينات (أكثر أمانًا).

استخدم T / T للطلبات السائبة (رسوم أقل).

وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل

وقت الانتاج:10-15 يوم عمل

صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا

مدة التداول:EXW

الشحن:الجو، البحر، السريع

الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
