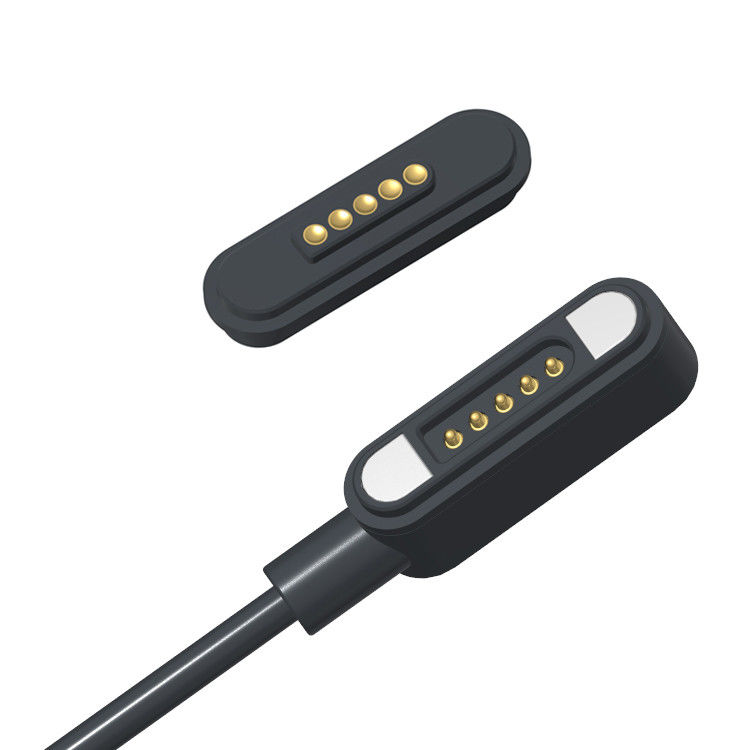

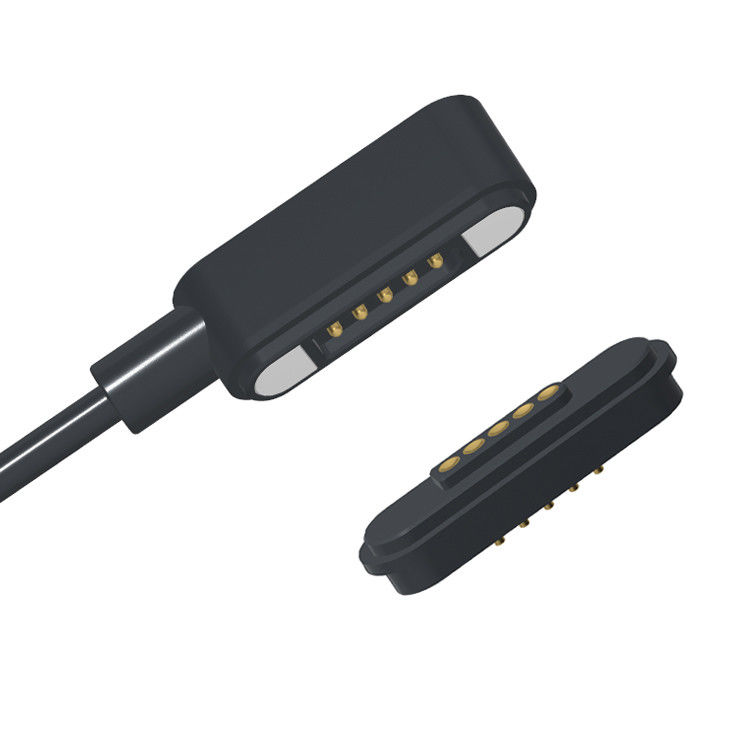

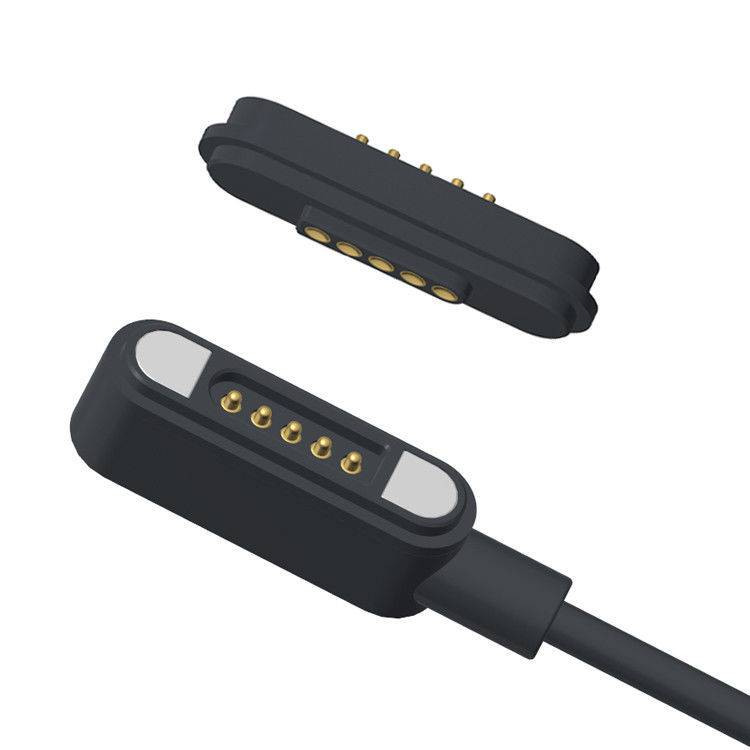

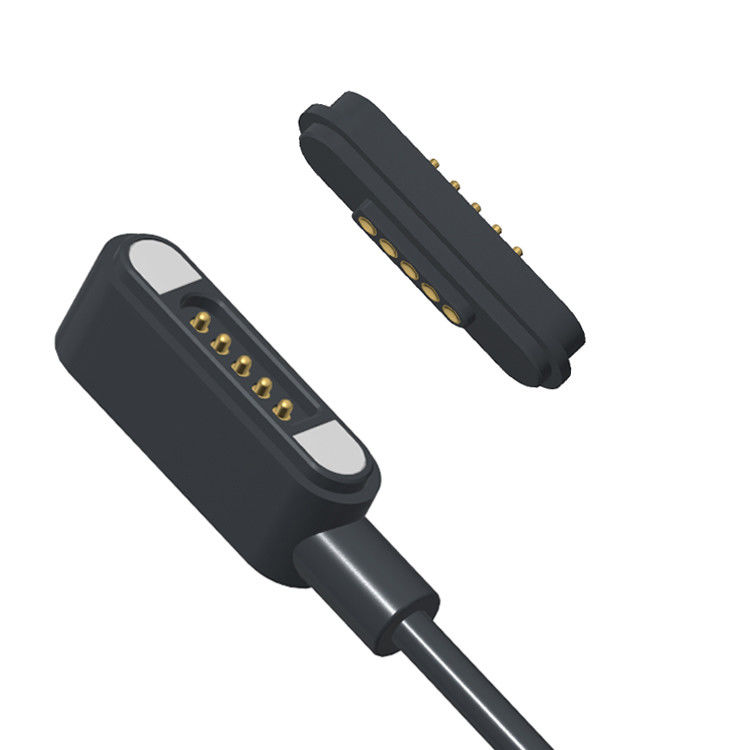

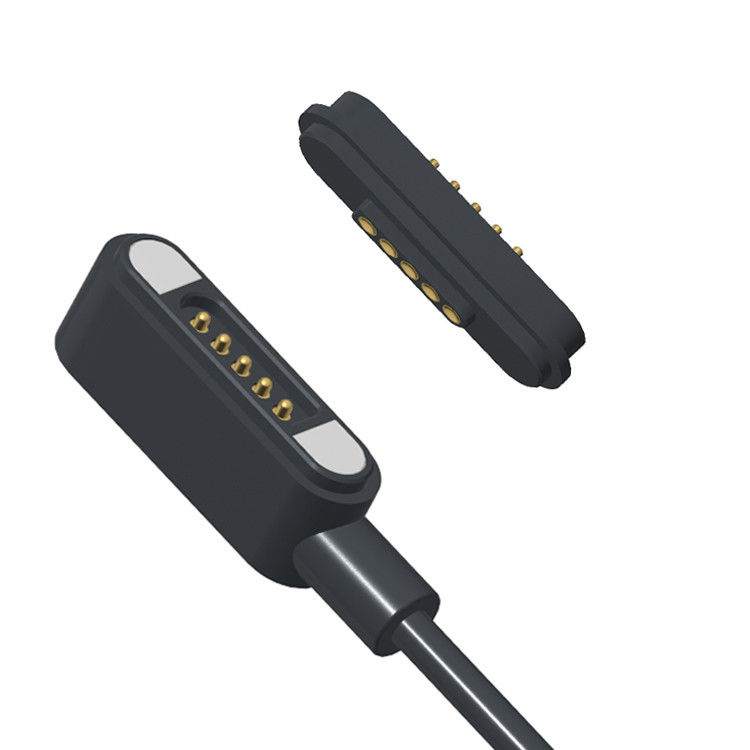

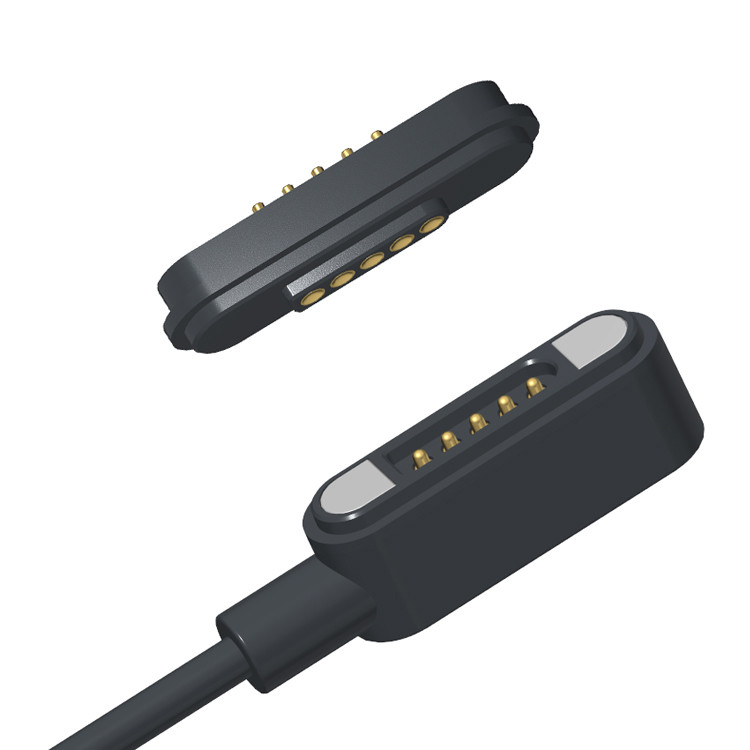

موصل كابل مغناطيسي مستطيل مخصص بـ 5 سنون ذكر وأنثى على المنتج الإلكتروني

موصل كابل مغناطيسي مستطيل مخصص بـ 5 سنون ذكر وأنثى على المنتج الإلكتروني.

UPE – الشركة المصنعة لحلول الموصلات والكابلات المغناطيسية الاحترافية

تصميم مخصص | أداء موثوق به | حلول شاملة

في UPE, نحن متخصصون في تصميم وتصنيع موصلات مغناطيسية و موصلات كابلات مغناطيسية, مصممة خصيصًا لتلبية متطلباتك المحددة. مع فريقنا الداخلي من المهندسين والمصممين الخبراء، نقدم حلولًا مبتكرة ودقيقة الهندسة لمختلف الصناعات، بما في ذلك الإلكترونيات الاستهلاكية والأجهزة الطبية وإنترنت الأشياء والتطبيقات الصناعية.

لضمان العمر الميكانيكي لتلامس دبوس بوجو، لا تقم أبدًا بضغطه إلى ما بعد شوط العمل المحدد في الرسم. يمكن أن يؤدي الضغط الزائد إلى إتلاف الزنبرك الداخلي، مما يؤدي إلى تقليل الأداء أو الفشل.

المواد:

قابس مغناطيسي: قابس ذكر مغناطيسي

القولبة الداخلية: PE شفاف

القولبة الزائدة: TPE أسود

السلك: OD3.0 4C 28AWG 2C 22AWG TPE أسود

ربطة الكابل: ربطة كابل بي في سي سوداء معدنية بيضاوية

قابس USB: قابس USB ذكر

الغلاف: HTN أسود UL94V-0

دبوس بوجو: نحاس C6801 مطلي بـ Au 0.125um
الدبوس الأنثوي: نحاس C6801 مطلي بـ Au 0.125um
المغناطيس: N52 NdFeB مطلي بـ Ni Cu Ni

غلاف HTN (UL94V-0): مناسب لبيئات درجات الحرارة المرتفعة ويلبي معايير السلامة من القابلية للاشتعال.

دبابيس نحاسية C6801: قابلية تشغيل وتوصيل جيدة؛ الطلاء الذهبي يعزز المتانة ومقاومة التلامس.

مغناطيس N52 مع طلاء Ni-Cu-Ni: قوة مغناطيسية عالية (N52 هو أقوى درجة تجارية) مع طلاء مقاوم للتآكل.

ميكانيكي:

قوة التلامس: 80 جرامًا ± 20 جرامًا عند شوط عمل 1.0 مم

الشوط الكامل: 1.1 مم

اختبار عمر الامتصاص للذكور والإناث: 10000 دورة

اختبار قدرة الامتصاص: امتصاص الإرساء الأم 800 جرام ± 20%

كهربائي:

الجهد المقنن: DC12V؛ الجهد المقنن: 3AMax.

مقاومة التلامس لدبوس الزنبرك: 50 مللي أوم كحد أقصى.

الأداء البيئي:

درجة حرارة التشغيل: -25 درجة مئوية إلى +80 درجة مئوية

الاختبار البيئي: رش الملح 24 ساعة

معلمة موصل الكابل المغناطيسي الذكر بـ 5 سنون والموصل المغناطيسي الأنثوي:

الرسم الفني لموصل الكابل المغناطيسي الذكر بـ 5 سنون

الرسم الفني للموصل المغناطيسي الأنثوي بـ 5 سنون

عقدة توصيل موصل الكابل المغناطيسي بـ 5 سنون

عرض التعبئة والتغليف:

مزايا الموصل المغناطيسي:

1. سهولة الاتصال
✔ الامتصاص التلقائي – تصميم ذكي وسهل الاستخدام يتيح اتصالات فورية وآمنة مع المحاذاة المغناطيسية.
✔ حماية ضد السقوط – ينفصل بسهولة عن واجهة الشحن مع الحفاظ على استقرار الأجهزة، مما يقلل من السقوط العرضي.

2. متانة لا مثيل لها
✔ عمر افتراضي ممتد – مصنف لـ 100000–200000 دورة، مما يضمن الموثوقية على المدى الطويل.
✔ IPX8 مقاوم للماء والغبار – مصمم الطرف الأنثوي للبيئات القاسية (الغمر حتى 1 متر لمدة 30 دقيقة).

3. شحن عالي الأداء ونقل البيانات
✔ شحن سريع (5A–10A) – يدعم الإرسال عالي التيار لتوصيل الطاقة بسرعة.
✔ نقل إشارة عالي السرعة – يحل محل USB 2.0/HDMI 1.3 التقليدي، مما يتيح نقل إشارة الفيديو/الصوت بأداء عالي التردد مستقر.

4. تصميم قابل للتخصيص وآمن
✔ مرونة جمالية – مظهر مصمم خصيصًا ليتناسب مع لغة تصميم جهازك.
✔ مضاد للدائرة القصيرة ومقاوم للعبث – حماية مدمجة ضد سوء الاستخدام والأخطاء الكهربائية.

تطبيق منتجات الموصلات المغناطيسية:

1.الأجهزة القابلة للارتداء، ومعدات تحديد المواقع الذكية، وأساور المعصم الذكية للأطفال، والساعات الذكية، والهواتف المحمولة القابلة للارتداء، وسماعات الرأس التي تعمل بتقنية البلوتوث، وما إلى ذلك) كابل البيانات، وكابل الشحن، وتوصيل نهاية السلك المغناطيسي.

2. المعدات الطبية، والمعدات اللاسلكية، ومعدات اتصالات البيانات، ومعدات الاتصالات السلكية واللاسلكية، ومعدات التشغيل الآلي والصناعية، والمعدات السمعية والبصرية

3. الطيران، والفضاء الإلكتروني، والاتصالات العسكرية

4. السيارات، والملاحة في السيارة، ومعدات الاختبار والقياس

5. الإلكترونيات الاستهلاكية (الهواتف المحمولة، وأجهزة الكمبيوتر اللوحية، وسماعات الرأس التي تعمل بتقنية البلوتوث، والكاميرا، والساعة، والمنتجات الإلكترونية الاستهلاكية المحمولة والعديد من المجالات الإلكترونية الأخرى.)

لماذا يجب أن تكون UPE شريكك؟

✔جودة عالية – موصلات مغناطيسية متينة وعالية الكفاءة لاتصالات آمنة.
✔ حلول مخصصة – تصميمات مصممة خصيصًا لتلبية متطلبات التطبيقات المحددة.
✔ تكنولوجيا مبتكرة – اقتران مغناطيسي متقدم لاتصالات سهلة وآمنة وسريعة.
✔ تطبيقات واسعة – مثالية للإلكترونيات الاستهلاكية والأجهزة الطبية والمعدات الصناعية والمزيد.
✔ أداء موثوق به – مصممة لتدوم طويلاً واتصال ثابت.

كيفية تقديم طلب موصل الكابل المغناطيسي الخاص بك مع UPE

1. أرسل متطلباتك
قدم تفاصيل مثل:

.نوع الموصل (الطاقة، البيانات، الهجين، مقاوم للماء، إلخ)

.تصنيفات الجهد والتيار

.طول الكابل والمواصفات

.تفضيلات القطبية المغناطيسية والمحاذاة

. الكمية والمهلة الزمنية

متطلبات خاصة (تصنيف IP، التدريع، الشهادات، إلخ)

. الخيار 1: املأ نموذج طلب عرض الأسعار (RFQ) على موقعنا على الويب.
. الخيار 2: أرسل المواصفات الخاصة بك مباشرة إلى sunion@upetech.net (أو جهة الاتصال المخصصة لك).

2. احصل على عرض أسعار مخصص
سيقوم فريق الهندسة لدينا بمراجعة متطلباتك.

سنقدم عرض أسعار تنافسي، بما في ذلك: خيارات التسعير/المهلة الزمنية/النماذج الأولية (إذا لزم الأمر)

3. الموافقة على الطلب وتأكيده
بمجرد الموافقة على عرض الأسعار، سنقوم بإنهاء جدول التصميم والإنتاج.

بالنسبة للتصميمات الجديدة، قد نقدم نماذج ثلاثية الأبعاد أو عينات للاختبار.

4. الإنتاج وضمان الجودة
تقوم UPE بتصنيع طلبك مع فحوصات صارمة لمراقبة الجودة.

يمكننا تقديم تقارير الاختبار والشهادات بناءً على الطلب.

5. تسليم ودعم سريع
يتم شحن طلبك عبر طريقة الخدمات اللوجستية المفضلة لديك (DHL، FedEx، الشحن البحري، إلخ).

يظل فريقنا متاحًا للدعم الفني والطلبات المستقبلية.

مدة الدفع:

إيداع 50% (مدفوع مقدمًا): يغطي تكاليف الإنتاج (المواد والعمالة).

رصيد 50% (مدفوع قبل الشحن): يضمن مراقبة الجودة والالتزام من كلا الطرفين.

طريقة الدفع:

T/T (التحويل البنكي)، PayPal، بنك OCBC

توصية:

استخدم PayPal للعينات (أكثر أمانًا).

استخدم T/T للطلبات المجمعة (رسوم أقل).

المهلة الزمنية للعينات: عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل

المهلة الزمنية للإنتاج:10-15 يوم عمل

صنع من أجل: أمريكا وأوروبا وآسيا وجنوب إفريقيا

المصطلح التجاري: EXW

الشحن: جوي، بحري، سريع

الخدمة: جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، لون، تصميمات مقبولة
