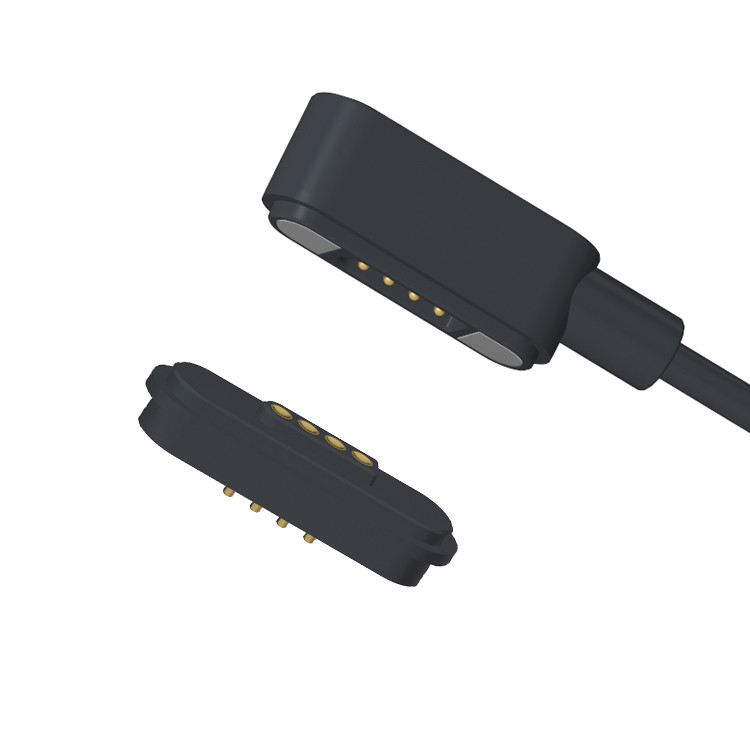

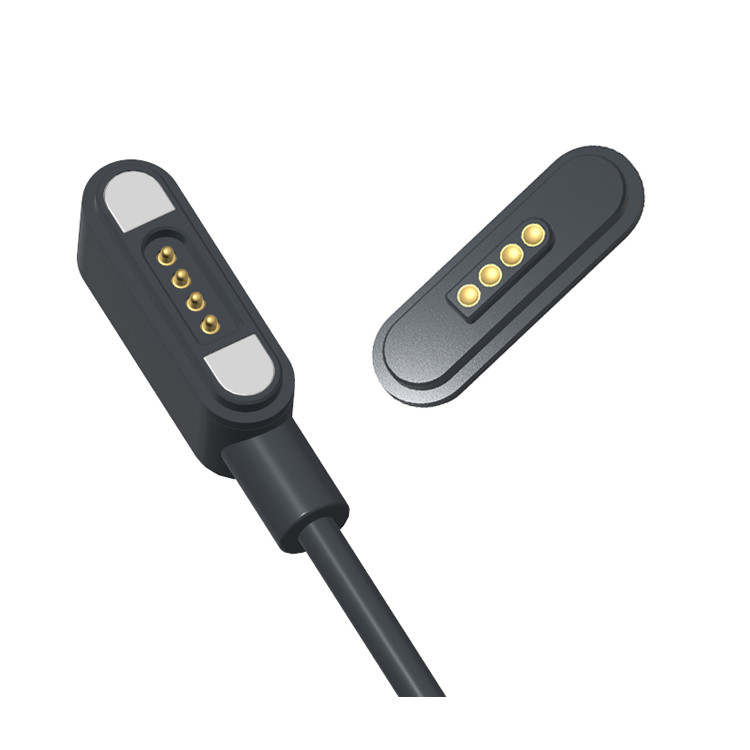

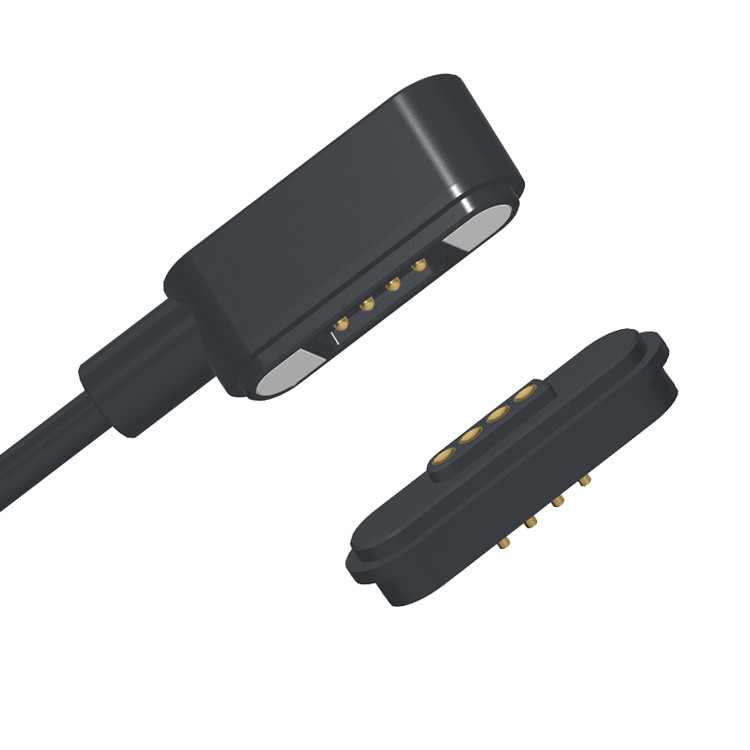

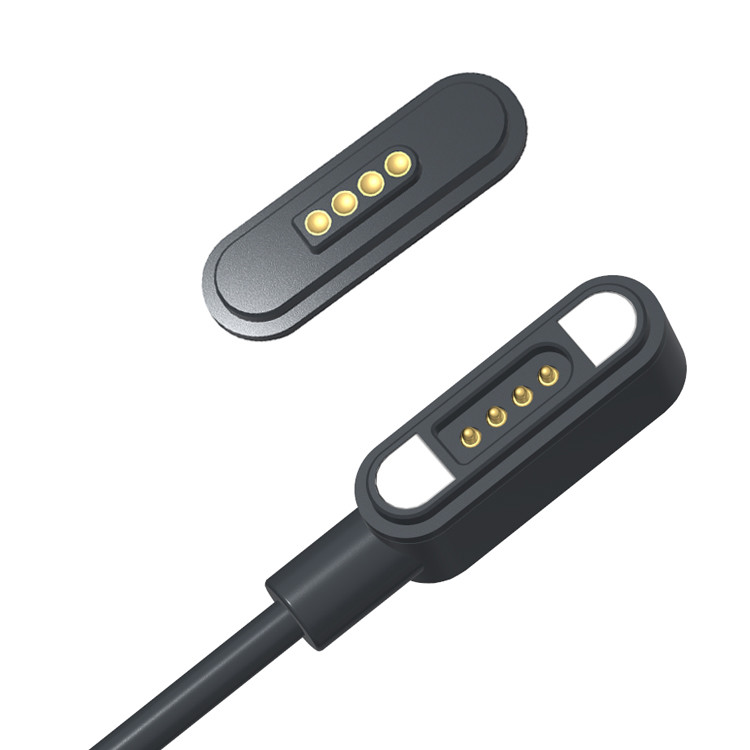

ربط كابل مغناطيسي ذكر وامرأة ذو 4 دبوس للمنتجات المنزلية مع كابل TPE

موصل كابل مغناطيسي ذكر وأنثى بـ 4 سنون للمنتجات المنزلية مع كابل TPE.

UPE – الشركة المصنعة للموصلات والكابلات المغناطيسية الاحترافية | حلول مخصصة

UPE هي شركة رائدة موثوقة في تصميم وتصنيع الموصلات المغناطيسية عالية الأداء وموصلات الكابلات المغناطيسية، وتقديم حلول توصيل مبتكرة وموثوقة وقابلة للتخصيص لمجموعة واسعة من الصناعات.

لضمان العمر الميكانيكي لتلامس دبوس بوجو، لا تقم أبدًا بضغطه بما يتجاوز شوط العمل المحدد المحدد في الرسم. يمكن أن يؤدي الضغط الزائد إلى إتلاف الزنبرك الداخلي، مما يؤدي إلى تقليل الأداء أو الفشل.

المواد:

قابس مغناطيسي: قابس ذكر مغناطيسي

الصب الداخلي: PE شفاف

الصب الزائد: TPE أسود

السلك: OD3.5 4C 28AWG 2C 22AWG أسود TPE

ربطة كابل: ربطة كابل PVC سوداء معدنية بيضاوية

قابس USB: قابس USB ذكر

الغلاف: HTN أسود UL94V-0

دبوس بوجو: نحاس C6801 مطلي بـ Au 0.125um
الدبوس الأنثوي: نحاس C6801 مطلي بـ Au 0.125um
المغناطيس: N52 NdFeB مطلي بـ Ni Cu Ni

غلاف HTN (UL94V-0): مناسب لبيئات درجات الحرارة المرتفعة ويلبي معايير السلامة من القابلية للاشتعال.

دبابيس نحاسية C6801: قابلية تشغيل وتوصيل جيدة؛ الطلاء الذهبي يعزز المتانة ومقاومة التلامس.

مغناطيس N52 مع طلاء Ni-Cu-Ni: قوة مغناطيسية عالية (N52 هو أقوى درجة تجارية) مع طلاء مقاوم للتآكل.

Mيكانيكي:

قوة التلامس: 80 جرامًا ± 20 جرامًا عند شوط عمل 1.0 مم

شوط كامل: 1.1 مم

اختبار عمر الامتصاص للذكور والإناث: 10000 دورة

كهربائي:

الجهد المقنن: DC12V؛ الجهد المقنن: 3AMax.

مقاومة التلامس لدبوس الزنبرك: 50 مللي أوم كحد أقصى.

الأداء البيئي:

درجة حرارة التشغيل: -25 درجة مئوية إلى +80 درجة مئوية

الاختبار البيئي: رذاذ الملح 24 ساعة

معلمة موصلات الكابلات المغناطيسية الذكر بـ 4 سنون والموصلات المغناطيسية الأنثوية:

الرسم الفني لموصل الكابل المغناطيسي الذكر بـ 4 سنون

الرسم الفني لموصل الكابل المغناطيسي الأنثوي بـ 4 سنون

عقدة توصيل موصل الكابل المغناطيسي بـ 4 سنون

عرض التعبئة والتغليف:

مزايا الموصل المغناطيسي:

1. سهولة التوصيل
✔ الامتصاص التلقائي – تصميم ذكي وسهل الاستخدام يتيح اتصالات فورية وآمنة مع المحاذاة المغناطيسية.
✔ حماية ضد السقوط – ينفصل بسهولة عن واجهة الشحن مع الحفاظ على استقرار الأجهزة، مما يقلل من السقوط العرضي.

2. متانة لا مثيل لها
✔ عمر افتراضي ممتد – مصنف لـ 100000–200000 دورة، مما يضمن الموثوقية على المدى الطويل.
✔ IPX8 مقاوم للماء والغبار – مصمم الطرف الأنثوي للبيئات القاسية (الغمر حتى 1 متر لمدة 30 دقيقة).

3. شحن عالي الأداء ونقل البيانات
✔ شحن سريع (5A–10A) – يدعم الإرسال عالي التيار لتوصيل الطاقة بسرعة.
✔ نقل إشارات عالي السرعة – يحل محل USB 2.0/HDMI 1.3 التقليدي، مما يتيح نقل إشارات الفيديو/الصوت بأداء عالي التردد مستقر.

4. تصميم قابل للتخصيص وآمن
✔ مرونة جمالية – مظهر مصمم خصيصًا ليتناسب مع لغة تصميم جهازك.
✔ مضاد للدائرة القصيرة ومقاوم للخطأ – حماية مدمجة ضد سوء الاستخدام والأخطاء الكهربائية.

تطبيق منتجات الموصلات المغناطيسية:

1.الأجهزة القابلة للارتداء، ومعدات تحديد المواقع الذكية، وأساور المعصم الذكية للأطفال، والساعات الذكية، والهواتف المحمولة القابلة للارتداء، وسماعات الرأس التي تعمل بتقنية Bluetooth، وما إلى ذلك) كابل البيانات، وكابل الشحن، وتوصيل نهاية السلك المغناطيسي.

2. المعدات الطبية، والمعدات اللاسلكية، ومعدات اتصالات البيانات، ومعدات الاتصالات السلكية واللاسلكية، ومعدات التشغيل الآلي والمعدات الصناعية، والمعدات السمعية والبصرية

3. الطيران، والفضاء الإلكتروني، والاتصالات العسكرية

4. السيارات، والملاحة في السيارة، ومعدات الاختبار والقياس

5. الإلكترونيات الاستهلاكية (الهواتف المحمولة، وأجهزة الكمبيوتر اللوحية، وسماعات الرأس التي تعمل بتقنية Bluetooth، والكاميرا، والساعة، والمنتجات الإلكترونية الاستهلاكية المحمولة والعديد من المجالات الإلكترونية الأخرى.)

لماذا يجب أن تكون UPE شريكك؟

✔جودة عالية – موصلات مغناطيسية متينة وعالية الكفاءة لتوصيلات آمنة.
✔ حلول مخصصة – تصميمات مصممة خصيصًا لتلبية متطلبات التطبيقات المحددة.
✔ تكنولوجيا مبتكرة – اقتران مغناطيسي متقدم لتوصيلات سهلة وآمنة وسريعة.
✔ تطبيقات واسعة – مثالية للإلكترونيات الاستهلاكية والأجهزة الطبية والمعدات الصناعية والمزيد.
✔ أداء موثوق – مصمم لطول العمر والاتصال المتسق.

كيفية تقديم طلب موصل الكابل المغناطيسي الخاص بك مع UPE

1. أرسل متطلباتك
قدم تفاصيل مثل:

.نوع الموصل (الطاقة، والبيانات، والهجين، ومقاوم للماء، وما إلى ذلك)

.تصنيفات الجهد والتيار

.طول الكابل والمواصفات

.تفضيلات القطبية المغناطيسية والمحاذاة

. الكمية والمهلة الزمنية

متطلبات خاصة (تصنيف IP، والتدريع، والشهادات، وما إلى ذلك)

. الخيار 1: املأ نموذج طلب عرض الأسعار (RFQ) الخاص بنا على موقعنا على الويب.
. الخيار 2: أرسل المواصفات الخاصة بك مباشرة إلى sunion@upetech.net (أو جهة الاتصال المخصصة لك).

2. احصل على عرض أسعار مخصص
سيقوم فريق الهندسة لدينا بمراجعة متطلباتك.

سنقدم عرض أسعار تنافسي، بما في ذلك: خيارات التسعير/المهلة الزمنية/النماذج الأولية (إذا لزم الأمر)

3. الموافقة على الطلب وتأكيده
بمجرد الموافقة على عرض الأسعار، سنقوم بإنهاء جدول التصميم والإنتاج.

بالنسبة للتصميمات الجديدة، قد نقدم نماذج ثلاثية الأبعاد أو عينات للاختبار.

4. الإنتاج وضمان الجودة
تقوم UPE بتصنيع طلبك من خلال فحوصات صارمة لمراقبة الجودة.

يمكننا تقديم تقارير الاختبار والشهادات بناءً على الطلب.

5. التسليم والدعم السريع
يتم شحن طلبك عبر طريقة الخدمات اللوجستية المفضلة لديك (DHL، FedEx، الشحن البحري، وما إلى ذلك).

يظل فريقنا متاحًا للدعم الفني والطلبات المستقبلية.

مدة الدفع:

إيداع 50% (مدفوع مقدمًا): يغطي تكاليف الإنتاج (المواد والعمالة).

رصيد 50% (مدفوع قبل الشحن): يضمن مراقبة الجودة والالتزام من كلا الطرفين.

طريقة الدفع:

T/T (التحويل البنكي)، PayPal، بنك OCBC

توصية:

استخدم PayPal للعينات (أكثر أمانًا).

استخدم T/T للطلبات المجمعة (رسوم أقل).

المهلة الزمنية للعينات: عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل

المهلة الزمنية للإنتاج:10-15 يوم عمل

صنع من أجل: أمريكا وأوروبا وآسيا وجنوب إفريقيا

مصطلح التجارة: EXW

الشحن: جوًا، بحرًا، سريعًا

الخدمة: جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، لون، تصميمات مقبولة
