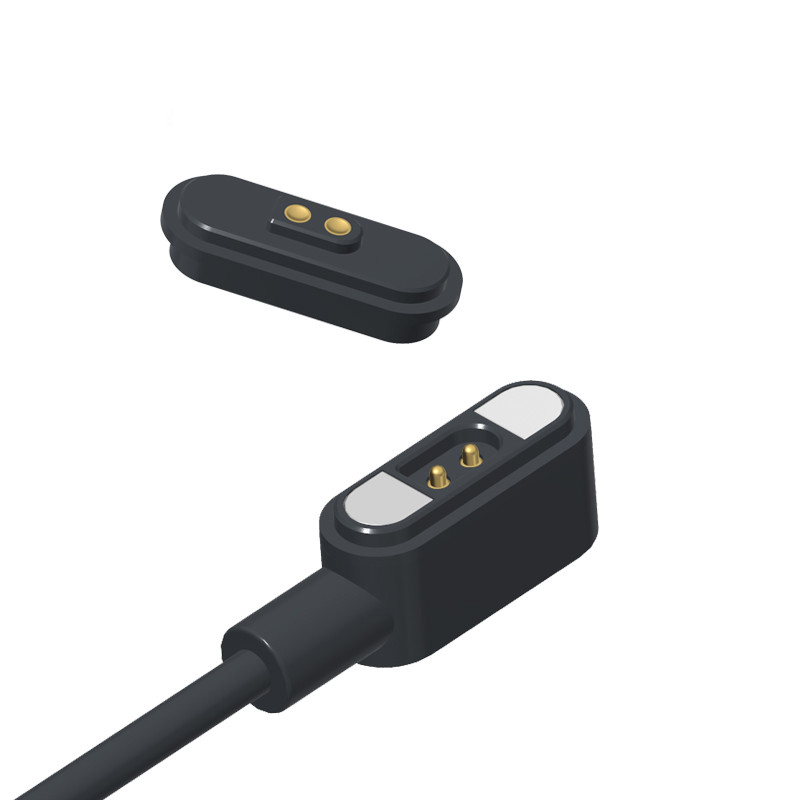

2.8ملم مساحة 2pin ذكر مقناطيسي USB كابل رابط إمرأة مقناطيسي محمول

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: UPE
إصدار الشهادات: ISO9002
رقم الموديل: RC-100-A02-15 /RM-100-B02-21
الوثيقة: RC-100-A02-15.pdf
الحد الأدنى لكمية: 5000
الأسعار: $1-$5
تفاصيل التغليف: أكياس البولي ايثيلين
وقت التسليم: 12-15 يوم عمل
شروط الدفع: T/T
القدرة على العرض: 5KPCS / يوم
معلومات تفصيلية
اسم: رابط الكابل المغناطيسي طول الكابل: 1200ملم
اللون: أسود القوة المغناطيسية: 800g ± 20 ٪
الحياة الميكانيكية: 10000 دورة دقيقة المواد: TPE ، نحاس
قوة الربيع: 80g ± 20g سمك القزم العامل: 1.0 ملم
حاضِر: 3.0 أ فولاتج: 12 فولت
درجة حرارة التشغيل:: -25°C إلى +60°C مقاومة التواصل: 50mΩ Max (PIN)

منتوج وصف

2.8 ملم مساحة 2pin ذكر مقناطيسي USB كابل رابط إمرأة مقناطيسي محمول


شركة يو بي إي هي شركة متخصصة في تصنيع الاتصالات المغناطيسية والكابلات المغناطيسية.

لدينا مصممين محترفين لمواجهة أي من متطلباتك وتوفير خدمة تخصيص الموصلات المغناطيسية.يمكن تصميم منتجات وحلول مختلفة لموصلات دبوس البوجو المغناطيسية وفقا لاحتياجات العملاء المختلفة.


المواد والطلاء تتوافق مع معايير ROHS و REACH.


المواد:
العازل: بلاستيك أسود مقاوم لدرجات الحرارة العالية
-المغلق: نحاس 0.125 أم أو أكثر 1.5 أم ~ 2.5 أم ني.
مغناطيس: NdFeB N52 1.5um ~ 2.5um Ni
-القشرة:SUS304
-كابل:22AWG2C


مإيكانيكال:

- قوة الاتصال: 80g±20g عند 1.0mm عمل القزم

-امتصاص الذكور والإناث اختبار العمر: 10000 دورة

- اختبار قدرة الامتصاص:الامتصاص في الرصيف الرئيسي هو 800g ± 20%


الكهربائية:

- الجهد الاسمي:DC12V؛ الجهد الاسمي: 3AMax.

-مقاومة الاتصال من دبوس الربيع: 50 مليون أوم ماكس.


الأداء البيئي:

-درجة حرارة التشغيل: -25°C إلى +60°C

- اختبار البيئة: رذاذ الملح 24 ساعة


وصلات الكابلات المغناطيسية الذكور 2Pin ومعلمات الاتصال المغناطيسي:

الاسم

رابط الكابل المغناطيسي

النوع

ذكر/أنثى

الدبوس

2 دبوس

كابل

الـ TPE

طول الكابل

1200ملم

اللون

أسود

دبوس البوغو

النحاس 0.125 أوم فوق 1.5 أوم ~ 2.5 أوم ني

دبوس إناثي

النحاس 0.125 أوم فوق 1.5 أوم ~ 2.5 أوم ني

قشرة

SUS304

عازل

البلاستيك الأسود المقاوم لدرجات الحرارة العالية

مغناطيس

NdFeB N52 1.5um ~ 2.5um Ni

قوة الربيع

8020g، في 1.0(م.م) قردة عاملة

الحياة الميكانيكية

10000 دورة دقيقة

القوة المغناطيسية

800 غرام ± 20%

التيار الحالي

3.0AMax

الجهد

DC12V

مقاومة الاتصال

50mΩ Max (PIN).

درجة حرارة العملية

25°C إلى +60°C

اختبار رش الملح

24 ساعة

الشهادة

المنتج المتوافق مع ROHS أو REACH

الاختبار

الاختبار المفتوح والقصير بنسبة 100%


الرسم التقني لموصول الكابل المغناطيسي 2Pin

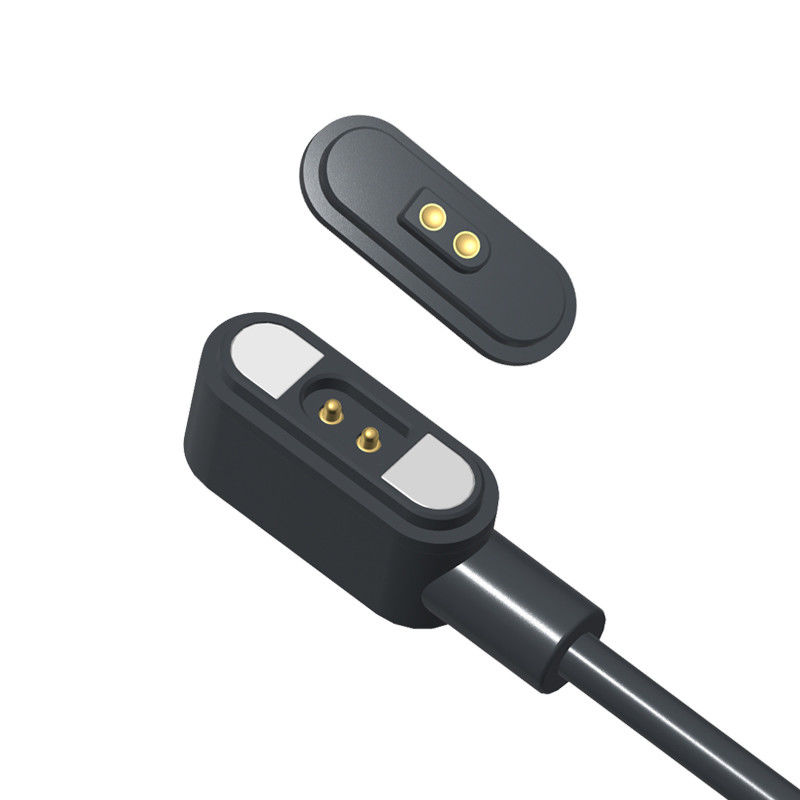

2.8ملم مساحة 2pin ذكر مقناطيسي USB كابل رابط إمرأة مقناطيسي محمول 0

ربط الكابل المغناطيسي 2Pin عقدة اتصال

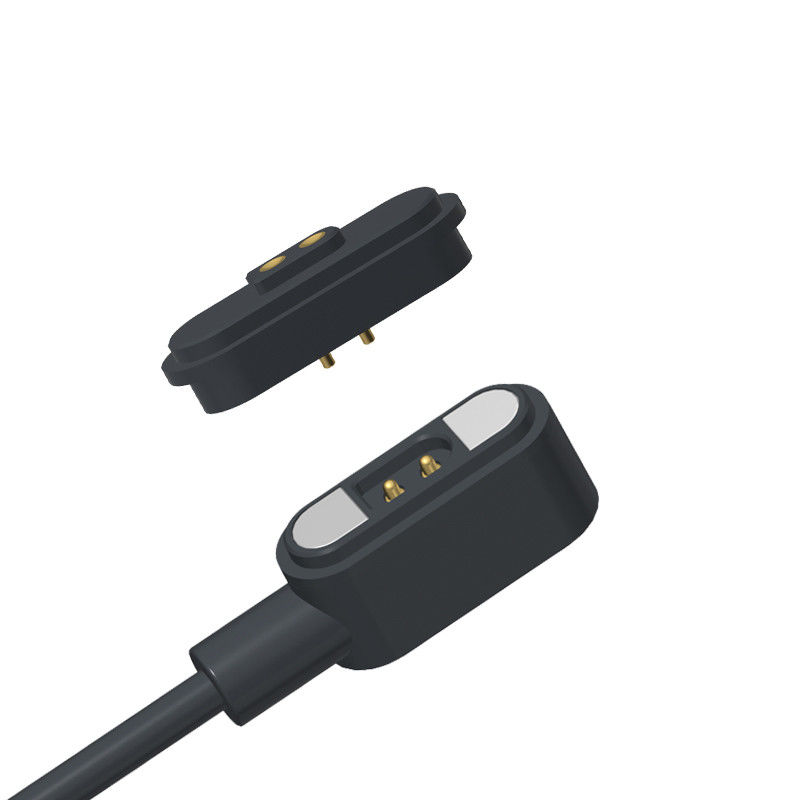

2.8ملم مساحة 2pin ذكر مقناطيسي USB كابل رابط إمرأة مقناطيسي محمول 1

الرسم التقني للصلة المغناطيسية 2Pin

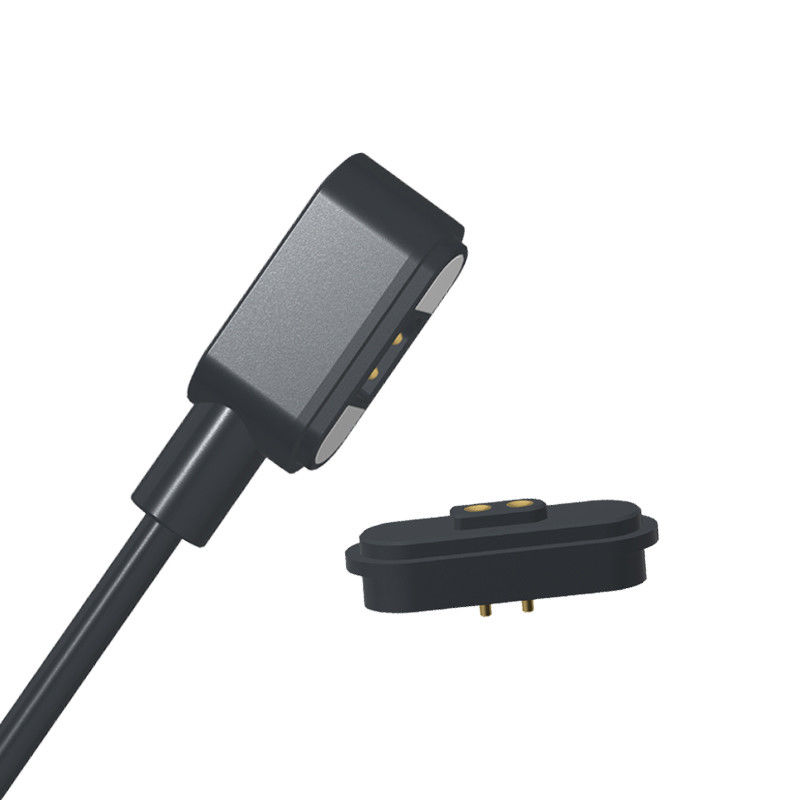

2.8ملم مساحة 2pin ذكر مقناطيسي USB كابل رابط إمرأة مقناطيسي محمول 2

عرض العبوة:

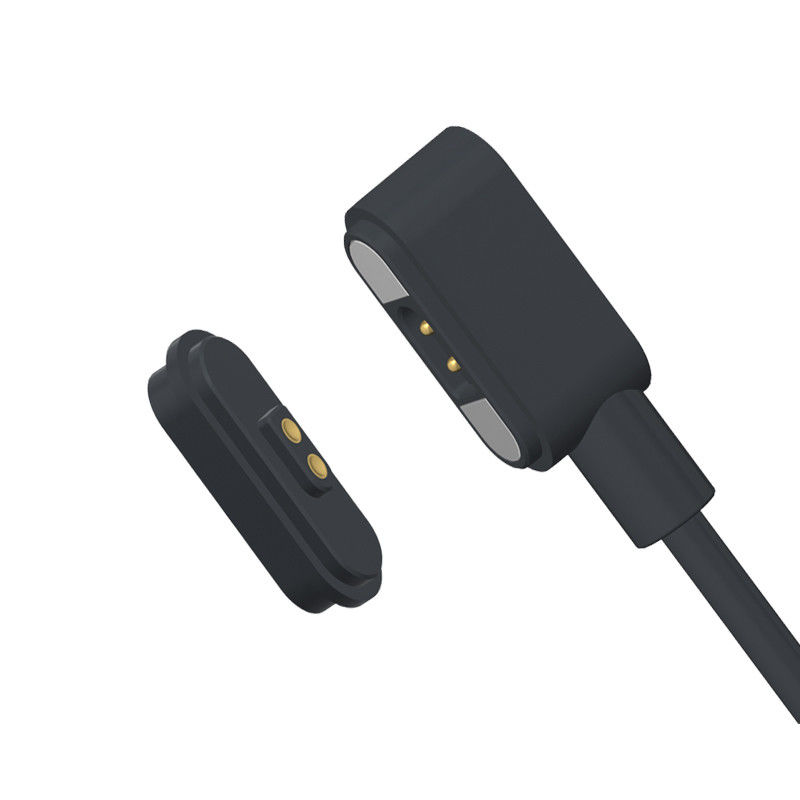

2.8ملم مساحة 2pin ذكر مقناطيسي USB كابل رابط إمرأة مقناطيسي محمول 3

مزايا الجهاز المغناطيسي:

● تخصيص تجربة اتصال الامتصاص التلقائي؛

● مكافحة السقوط الإنسانية: من السهل إزالتها من واجهة الشحن ، وليس من السهل إزالة الجهاز.

●مدة الحياة: تصل إلى 100000-200000 دورة؛

● التصميم المقاوم للماء: يمكن أن تكون الطرف الأنثوي من الجهاز مقاومة للغبار والماء (IPX8) ؛

● وقت الشحن السريع: تصميم رابط المغناطيس 5A-10A يتحمل نقل التيار الكبير.

● يمكن مطابقة مظهر المرفق المغناطيسي وفقًا لتصميم جهاز تطبيق العميل.

● تصميم هيكل المنتج المضاد للدوائر القصيرة والثابت؛

●تحقيق نقل إشارة عالية التردد، يمكن أن تحل محل إشارة USB2.0 HDMI 1.3 التقليدية


تطبيق منتجات الموصلات المغناطيسية:

1.الأجهزة القابلة للارتداء، ومعدات تحديد الموقع الذكية، وأشرطة السوار الذكية للأطفال، والساعات الذكية، والهواتف المحمولة القابلة للارتداء، وأجهزة سماع بلوتوث، وما إلى ذلك) كابلات البيانات، وكابلات الشحنوصلة نهاية سلك الشريط المغناطيسي

2المعدات الطبية،المعدات اللاسلكية،معدات اتصالات البيانات،معدات الاتصالات،المعدات الآلية والصناعية،المعدات السمعية والبصرية

3الطيران والفضاء الإلكتروني والاتصالات العسكرية

4معدات السيارات وملاحة السيارات واختبار وقياس

5إلكترونيات المستهلك ((الهواتف المحمولة، أجهزة الكمبيوتر اللوحية، سماعات Bluetooth، الكاميرا، الساعة، المنتجات الإلكترونية المتنقلة للمستهلكين والعديد من المجالات الإلكترونية الأخرى.)


لماذا يجب أن تكون شركة "يو بي إي" شريكك؟

1خبرة متخصصة في الاتصالات المغناطيسية

●تركيز على البحث والتطوير: تمتلك شركة UPE خبرة متخصصة في الموصات المغناطيسية

● التخصيص: يمكن لـ UPE تخصيص قوة المغناطيس ، والطلاء (الذهب / النيكل لمقاومة ≤ 50mΩ) ، ومواد السكن (PBT أسود / نايلون) لاحتياجاتك.


2. متانة عالية ومتوافقة

● 10,000+ دورة مضمونة: من المحتمل أن تخضع أجهزة الاتصال الخاصة بهم لاختبارات صارمة لتلبية متطلبات حياتك الميكانيكية.

●الشهادات: متوافقة مع معايير UL أو RoHS ‬التي تعتبر حاسمة بالنسبة لأسواق المستهلكين/الأدوية.


3التصنيع التنافسي

● أدوات فعالة من حيث التكلفة: قد تقدم شركة UPE MOQs منخفضة (على سبيل المثال، 1K ¢ 5K وحدة) بأسعار تنافسية للحزم الصغيرة والمتوسطة.

● مراقبة الجودة: اختبار داخلي لمقاومة اللمس، قوة السحب، والحمل الحالي لضمان الموثوقية.


4نموذج أولي سريع ودعم

● عينات ثلاثية الأبعاد في أيام: النماذج الأولية السريعة للتحقق من التلاءم / الوظيفة

● دعم الهندسة: المساعدة في تحسين البينات، ودرع EMI، أو مقاومة المياه (IP68).


كيفية وضع طلبك لمكونات الكابل المغناطيسي مع UPE

1تقدموا بطلباتكم

اتصل بفريق مبيعاتنا عبر:

البريد الإلكتروني: [الاتحاد@upetech.net]

الهاتف: [+86 13434524996]

النموذج عبر الإنترنت: [www.pogopinsconnector.com]



أعط تفاصيل:

✔ التطبيق (مثل الأجهزة الطبية والسيارات والإلكترونيات الاستهلاكية)

✔ نوع المرفق (مثل، دبوس مغناطيسي، كابل شحن)

✔ المواصفات (الجهد، التيار، الحجم، درجة مقاومة المياه، الخ)

✔ الكمية والوقت المحدد



2الحصول على حل مخصص (إذا لزم الأمر)

المهندسين لدينا سوف مراجعة احتياجاتك واقتراح تصميم مخصص (إذا لزم الأمر).

سنشارك نماذج ثلاثية الأبعاد أو عينات أو رسومات تقنية للموافقة عليها.


مدة الدفع:

إيداع بنسبة 50% (يدفع مقدماً): يغطي تكاليف الإنتاج (المواد والعمالة).

50٪ الرصيد (يدفع قبل الشحن): يضمن مراقبة الجودة والتزام الطرفين.


طريقة الدفع:

T/T (تحويل مصرفي) ، PayPal ، OCBC Bank

التوصية:

استخدم PayPal للعينات (أكثر أمانًا).

استخدم T / T للطلبات السائبة (رسوم أقل).


وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل

وقت الانتاج:10-15 يوم عمل

صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا

مدة التداول:EXW

الشحن:الجو، البحر، السريع

الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
