| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | RM-1343-A01-11/ RM-1343-B01-21 |
| الوثيقة: | RM-1343-A01-11.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | موصل مغناطيسي | المواد: | النحاس ، htn ، n52 |
|---|---|---|---|
| قوة الربيع: | 160g ± 20g | سمك القزم العامل: | 1.2 ملم |
| حاضِر: | 10.0 أ | فولاتج: | 5 فولت |
| الحياة الميكانيكية: | 50000 دورة دقيقة | مقاومة التواصل: | 50mΩ Max (PIN) |
| تحمل الحرارة: | 260 | درجة حرارة التشغيل:: | -25°C إلى +60°C |

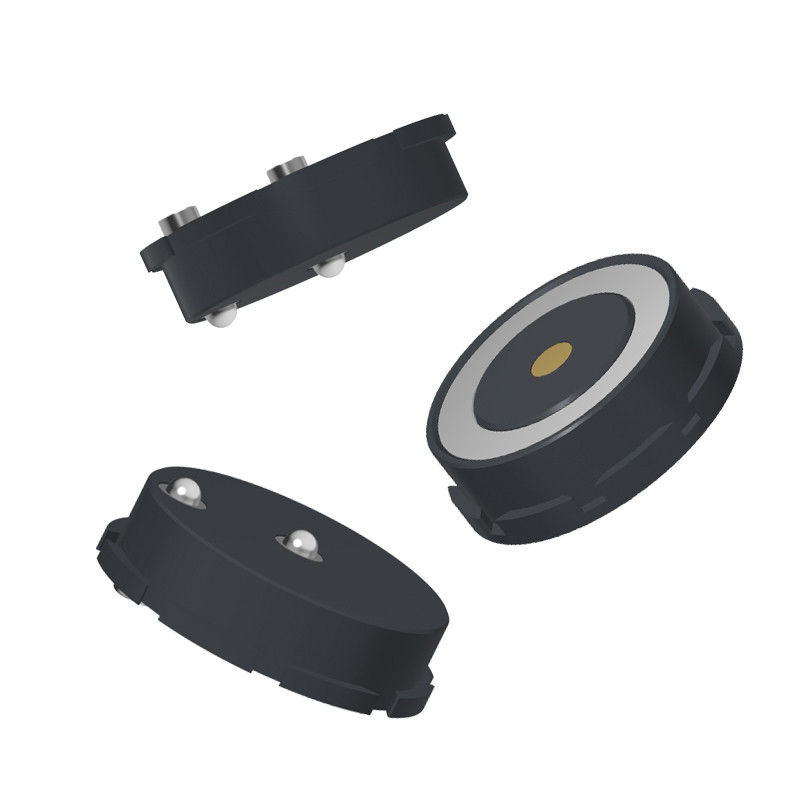

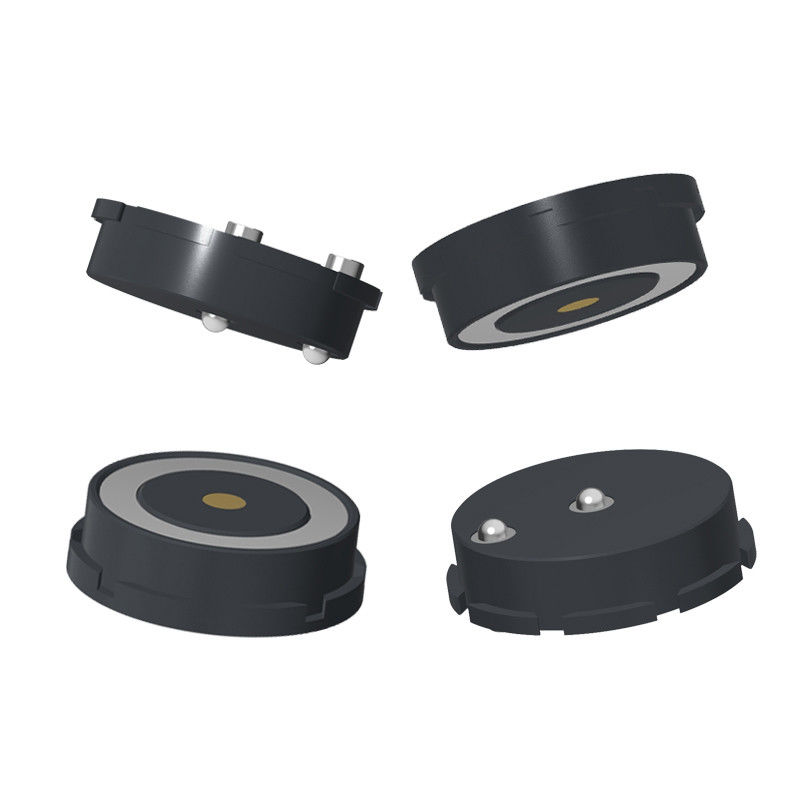

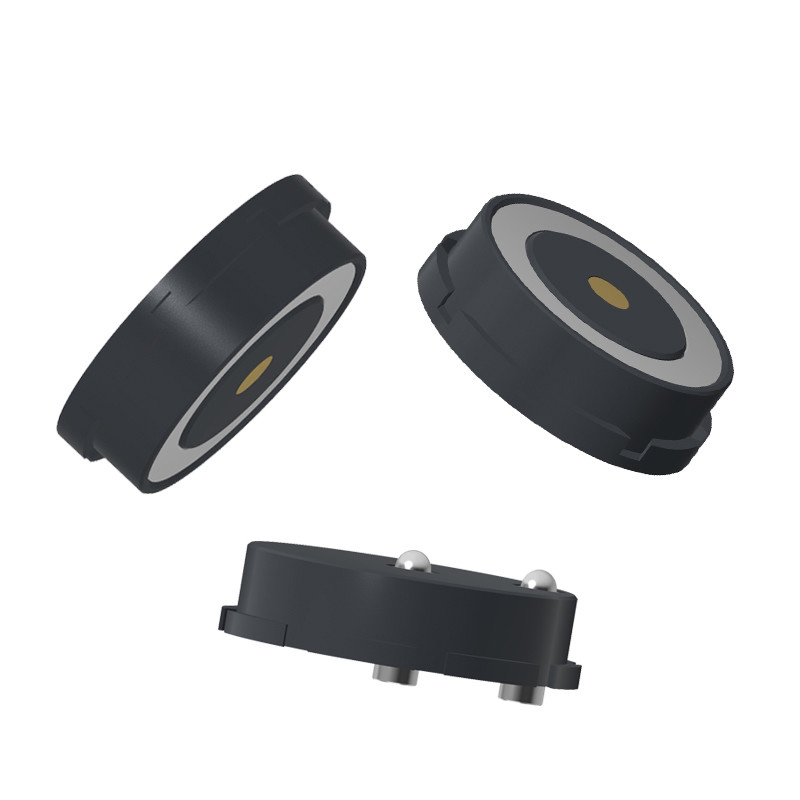

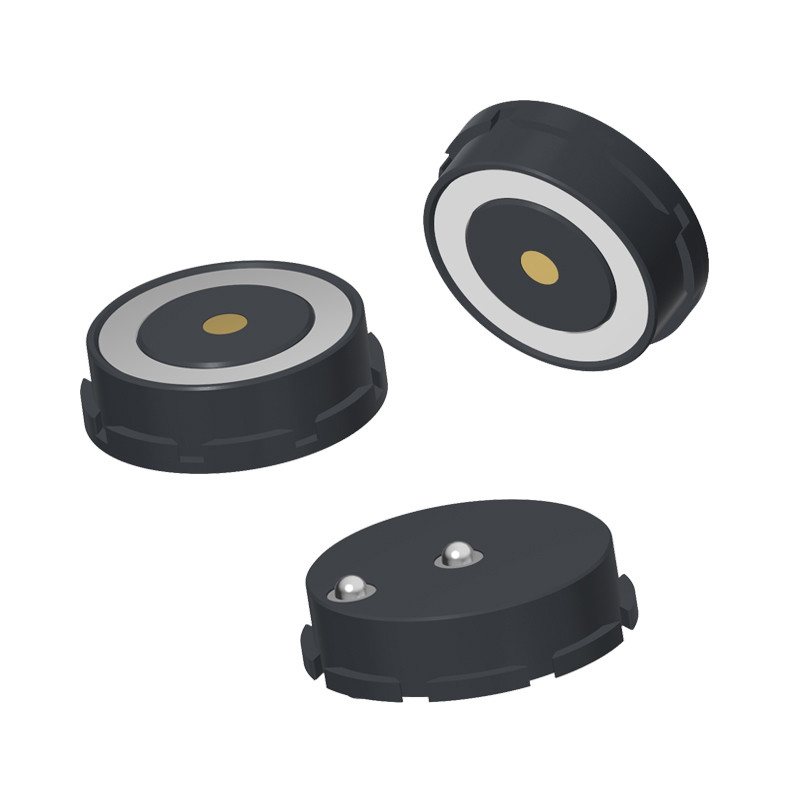

10مصلط مغناطيسي دائري ذو دبوسين للدفع الحالي الذي يحتوي على درجة حرارة 260 درجة مئوية
الصلة المغناطيسية
✅المواد المتوافقة مع RoHS و REACH
جميع المواد المستخدمة في موصلاتنا المغناطيسية متوافقة تماما مع RoHS (قيود المواد الخطرة) و REACH (التسجيل، التقييم،والقيود المفروضة على المواد الكيميائية)، وضمان السلامة البيئية والامتثال للوائح.
✅100٪ اختبار الدائرة القصيرة والمفتوحة
كل وحدة تخضع لاختبارات كهربائية صارمة، بما في ذلك اختبار الدائرة القصيرة والدائرة المفتوحة بنسبة 100٪، مما يضمن أداء موثوق به ودائمة.
الصلة المغناطيسية مكون المواد
1بوجو بين
المواد الأساسية: النحاس C6801
طلاء: البلاتين (Pt) 0.25μm
2أجزاء تدور
المواد: النحاس C6801
طلاء: البلاتين (Pt) 0.25μm
3السكن
مادة: HTN (النايلون عالي الحرارة)
اللون: الأسود
تصنيف قابلية الإشتعال: UL94 V-0 (المطفئ الذاتي)
4مغناطيس
الدرجة: N52 NdFeB (النيوديميوم الحديدي بورون قوة عالية)
الصفائح: Ni-Cu-Ni (النيكل-النحاس-النيكل ثلاثي الطبقات لمقاومة التآكل)
5قذيفة معدنية
المواد: النحاس C3602 (النحاس المعدني الحر)
التصفيف: النيكل (ني) من أجل المدى الطويل ومقاومة الأكسدة
المرفق المغناطيسي المواصفات التقنية
خصائص ميكانيكية
قوة الاتصال:
160 غرام ± 20 غرام عند ضربة عمل 1.2 ملم (ضغط التزاوج الثابت)
المدى الطويل (اختبار عمر الامتصاص): 50،000 دورة (التفاعل بين المقابس الذكورية/الأنثوية)
الأداء الكهربائي
الجهد القياسي: 5 فولت DC
التيار الاسمي: 10A Max
مقاومة الاتصال: ≤50 مΩ Max (الاتصال المستقر منخفض المقاومة)
-الموثوقية البيئية
تحمل درجة الحرارة (الحرار/التجميع): 260 درجة مئوية (يقاوم حرارة العودة)
نطاق درجة الحرارة التشغيلية: -25 درجة مئوية إلى +60 درجة مئوية (مناسبة لظروف قاسية)
مقاومة التآكل (اختبار رش الملح): 24 ساعة (يتوافق مع معيار IEC 60068-2-11)
ملخص الامتثال والاختبار
ميكانيكي: عمر دورة 50K ، قوة اتصال دقيقة
الكهربائية: مقاومة منخفضة (< 50mΩ) ، قادرة على التيار العالي (10A)
البيئة: تتحمل درجات الحرارة الشديدة والرطوبة والتآكل
الشهادات: متوافقة مع RoHS و REACH
2Pin الذكور المغناطيسية الموصولات & مغناطيسية الموصولات المعلم:
|
الاسم |
رابط مغناطيسي دائري |
|
النوع |
ذكر/أنثى |
|
الدبوس |
2 دبوس |
|
اللون |
أسود |
|
دبوس البوغو |
النحاس C6801Plating Pt 0.25um |
|
دبوس إناثي |
النحاس C6801Plating Pt 0.25um |
|
قشرة معدنية |
النحاس C3602 التصفيف Ni |
| مغناطيس |
N52 NdFeB تغطية Ni Cu Ni |
|
قوة الربيع |
160g±20g، في 1.2(م.م) قردة عاملة |
|
الحياة الميكانيكية |
50000 دورة دقيقة |
|
التيار الحالي |
10.0AMax |
|
الجهد |
5 فولت متزامن |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
25°C إلى +60°C |
|
اختبار رش الملح |
24 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني للصلة المغناطيسية الذكورية الدائرية
الرسم التقني للصلة المغناطيسية الإناثية الدائرية
مزايا الجهاز المغناطيسي:
● تخصيص تجربة اتصال الامتصاص التلقائي؛
● مكافحة السقوط الإنسانية: من السهل إزالتها من واجهة الشحن ، وليس من السهل إزالة الجهاز.
●مدة الحياة: تصل إلى 100000-200000 دورة؛
● التصميم المقاوم للماء: يمكن أن تكون الطرف الأنثوي من الجهاز مقاومة للغبار والماء (IPX8) ؛
● وقت الشحن السريع: تصميم رابط المغناطيس 5A-10A يتحمل نقل التيار الكبير.
● يمكن مطابقة مظهر المرفق المغناطيسي وفقًا لتصميم جهاز تطبيق العميل.
● تصميم هيكل المنتج المضاد للدوائر القصيرة والثابت؛
●تحقيق نقل إشارة عالية التردد، يمكن أن تحل محل إشارة USB2.0 HDMI 1.3 التقليدية
تطبيق منتجات الموصلات المغناطيسية:
لماذا يجب أن تكون شركة "يو بي إي" شريكك؟
1خبرة متخصصة في الاتصالات المغناطيسية
●تركيز على البحث والتطوير: تمتلك شركة UPE خبرة متخصصة في الموصات المغناطيسية
● التخصيص: يمكن لـ UPE تخصيص قوة المغناطيس ، والطلاء (الذهب / النيكل لمقاومة ≤ 50mΩ) ، ومواد السكن (PBT أسود / نايلون) لاحتياجاتك.
2. متانة عالية ومتوافقة
● 10,000+ دورة مضمونة: من المحتمل أن تخضع أجهزة الاتصال الخاصة بهم لاختبارات صارمة لتلبية متطلبات حياتك الميكانيكية.
●الشهادات: متوافقة مع معايير UL أو RoHS التي تعتبر حاسمة بالنسبة لأسواق المستهلكين/الأدوية.
3التصنيع التنافسي
● أدوات فعالة من حيث التكلفة: قد تقدم شركة UPE MOQs منخفضة (على سبيل المثال، 1K ¢ 5K وحدة) بأسعار تنافسية للحزم الصغيرة والمتوسطة.
● مراقبة الجودة: اختبار داخلي لمقاومة اللمس، قوة السحب، والحمل الحالي لضمان الموثوقية.
4نموذج أولي سريع ودعم
● عينات ثلاثية الأبعاد في أيام: النماذج الأولية السريعة للتحقق من التلاءم / الوظيفة
● دعم الهندسة: المساعدة في تحسين البينات، ودرع EMI، أو مقاومة المياه (IP68).
كيفية وضع طلبك لمكونات الكابل المغناطيسي مع UPE
1تقدموا بطلباتكم
اتصل بفريق مبيعاتنا عبر:
البريد الإلكتروني: [الاتحاد@upetech.net]
الهاتف: [+86 13434524996]
النموذج عبر الإنترنت: [www.pogopinsconnector.com]
أعط تفاصيل:
✔ التطبيق (مثل الأجهزة الطبية والسيارات والإلكترونيات الاستهلاكية)
✔ نوع المرفق (مثل، دبوس مغناطيسي، كابل شحن)
✔ المواصفات (الجهد، التيار، الحجم، درجة مقاومة المياه، الخ)
✔ الكمية والوقت المحدد
2الحصول على حل مخصص (إذا لزم الأمر)
المهندسين لدينا سوف مراجعة احتياجاتك واقتراح تصميم مخصص (إذا لزم الأمر).
سنشارك نماذج ثلاثية الأبعاد أو عينات أو رسومات تقنية للموافقة عليها.
مدة الدفع:
إيداع بنسبة 50% (يدفع مقدماً): يغطي تكاليف الإنتاج (المواد والعمالة).
50٪ الرصيد (يدفع قبل الشحن): يضمن مراقبة الجودة والتزام الطرفين.
طريقة الدفع:
T/T (تحويل مصرفي) ، PayPal ، OCBC Bank
التوصية:
استخدم PayPal للعينات (أكثر أمانًا).
استخدم T / T للطلبات السائبة (رسوم أقل).
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
