| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | RC-1343-A01-11/ RC-1343-B01-42/ RM-1343-B01-21 |
| الوثيقة: | RC-1343-A01-11.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | رابط الكابل المغناطيسي | طول الكابل: | 60 ملم |
|---|---|---|---|
| اللون: | أسود | الحياة الميكانيكية: | 50000 دورة دقيقة |
| مقاومة التواصل: | 50mΩ Max (PIN) | المواد: | PVC ، نحاس ، PE ، TPC أنثى القابس ، HTN |
| قوة الربيع: | 160g ± 20g | سمك القزم العامل: | 1.2 ملم |
| حاضِر: | 10.0 أ | فولاتج: | 5 فولت |
| تحمل الحرارة: | 260 | درجة حرارة التشغيل:: | -25°C إلى +60°C |

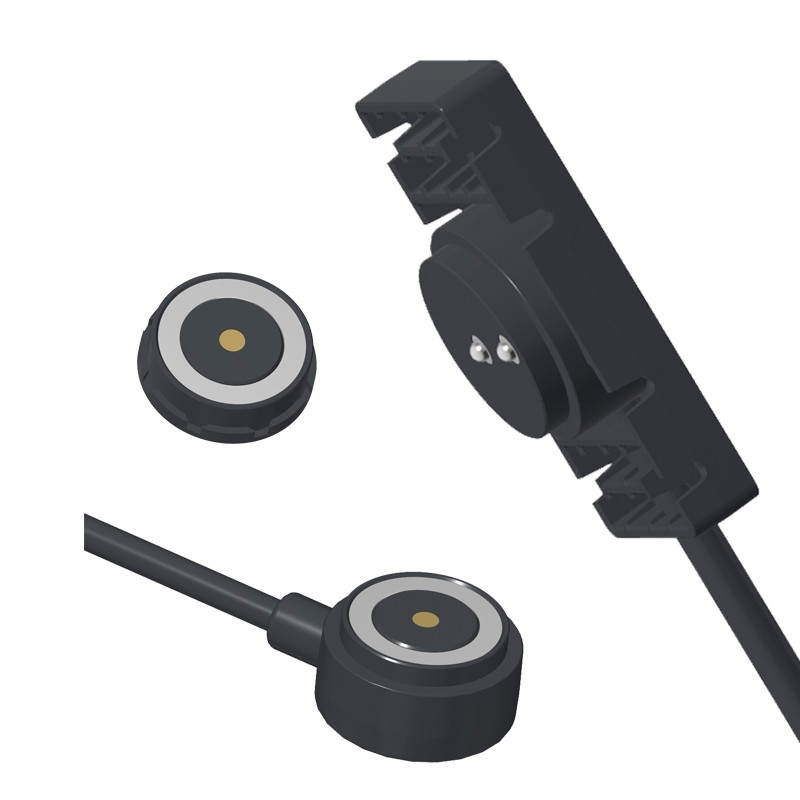

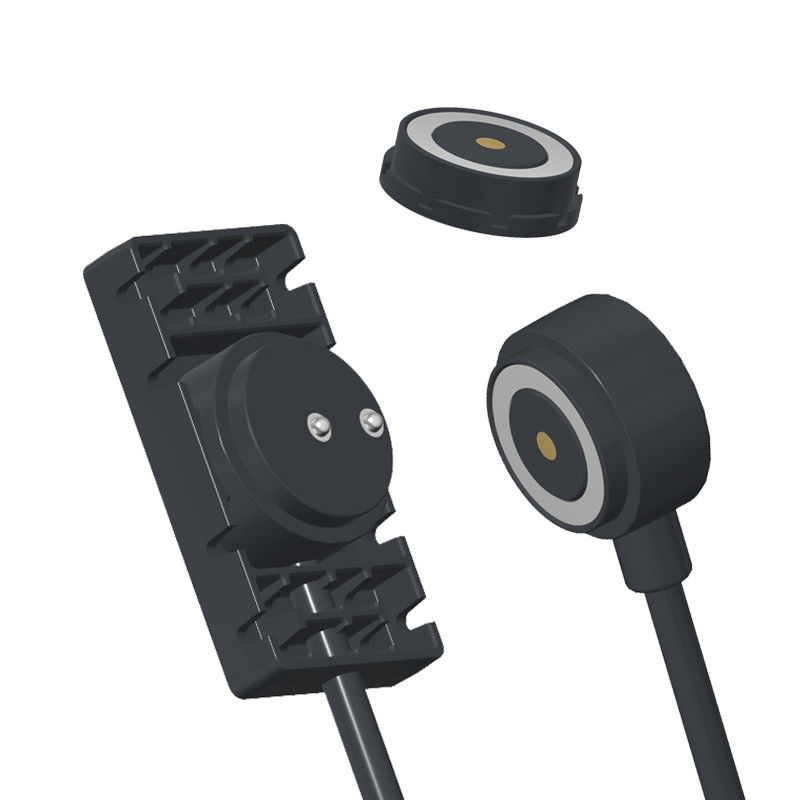

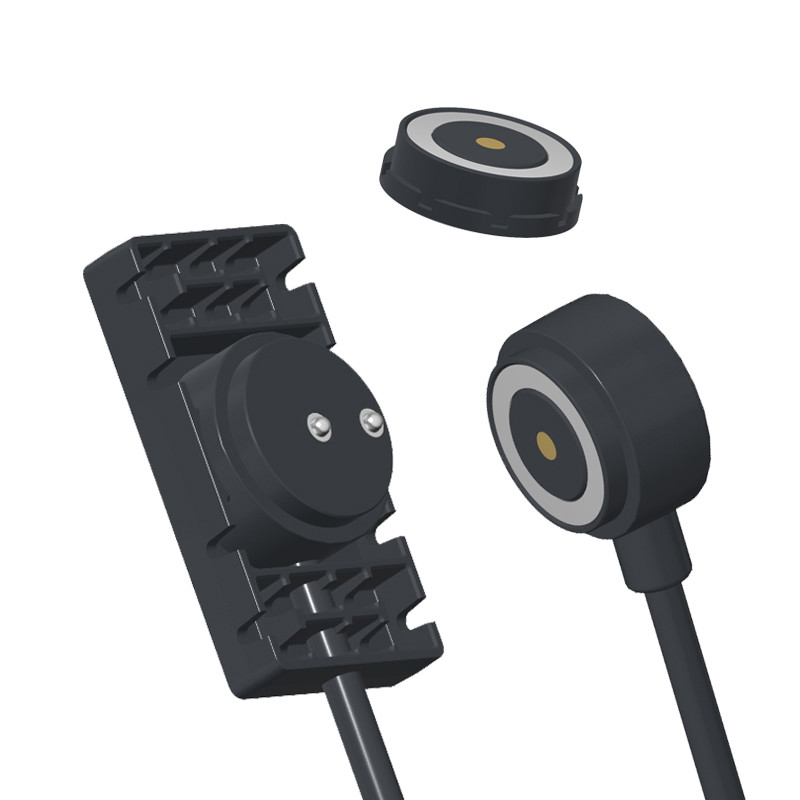

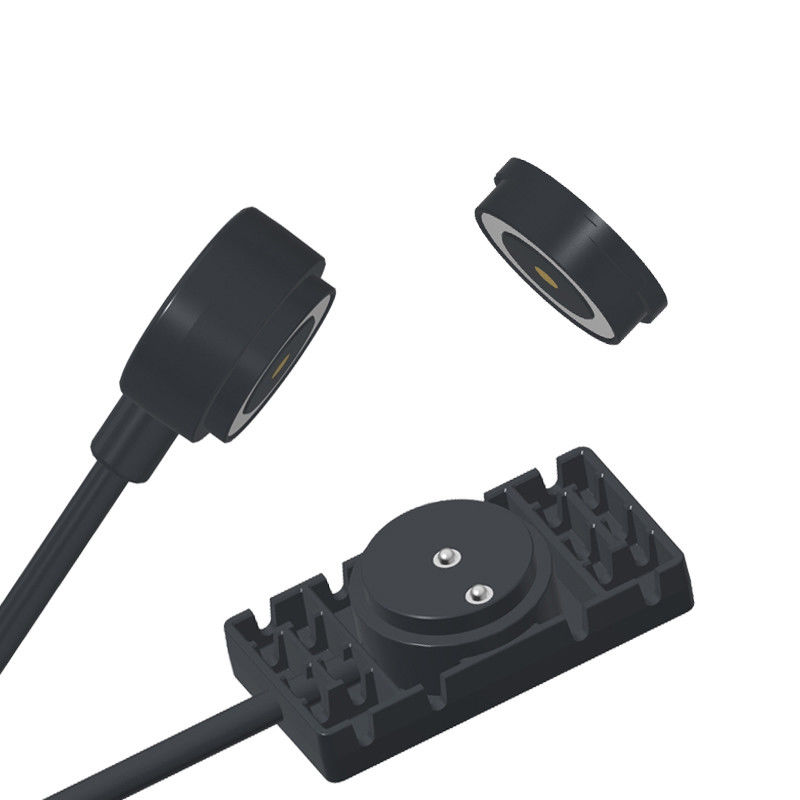

التيار العالي 10A الذكور الإناث المغناطيسية 2P Pogo شاحن كابل رابط مع TPC وصلة.
رابط الكابلات المغناطيسية والإصدار المغناطيسي جميع المواد تتوافق مع RoHS و REACH
جميع وصلات الكابلات المغناطيسية والصلات المغناطيسية اجتازت اختبار الدائرة المفتوحة القصيرة بنسبة 100%
المواد:
دبوس البوغو: نحاس C6801Plating Pt 0.25um
مإيكانيكال:
- قوة الاتصال: 160g ± 20g عند 1.2mm عمل القزم
-امتصاص الذكور والإناث اختبار العمر: 50,000 دورة
الكهربائية:
- الجهد الاسمي:DC5V؛ الجهد الاسمي: 10AMax.
-مقاومة الاتصال من دبوس الربيع: 50 مليون أوم ماكس.
الأداء البيئي:
-درجة حرارة التشغيل: -25°C إلى +60°C
- اختبار البيئة: رذاذ الملح 24 ساعة
وصلات الكابلات المغناطيسية الذكور 2Pin ومعلمات الاتصال المغناطيسي:
|
الاسم |
رابط كابل مغناطيسي دائري |
|
النوع |
ذكر/أنثى |
|
الدبوس |
2 دبوس |
|
كابل |
مادة بي.في.سي |
|
طول الكابل |
60ملم |
|
اللون |
أسود |
|
دبوس البوغو |
النحاس C6801Plating Pt 0.25um |
|
دبوس إناثي |
النحاس C6801Plating Pt 0.25um |
|
TPCسدادة |
TPC سدادة الإناث |
|
قشرة معدنية |
النحاس C3602 التصفيف Ni |
| مغناطيس |
N52 NdFeB تغطية Ni Cu Ni |
|
قوة الربيع |
160g±20g، في 1.2(م.م) قردة عاملة |
|
الحياة الميكانيكية |
50000 دورة دقيقة |
|
التيار الحالي |
10.0AMax |
|
الجهد |
5 فولت متزامن |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
25°C إلى +60°C |
|
اختبار رش الملح |
24 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني لمصلح الكابل المغناطيسي الدائري
ربط الكابل المغناطيسي المستمر عقدة الاتصال
الرسم التقني للصلة المغناطيسية الدائرية
عرض العبوة:
مزايا الجهاز المغناطيسي:
● تخصيص تجربة اتصال الامتصاص التلقائي؛
● مكافحة السقوط الإنسانية: من السهل إزالتها من واجهة الشحن ، وليس من السهل إزالة الجهاز.
●مدة الحياة: تصل إلى 100000-200000 دورة؛
● التصميم المقاوم للماء: يمكن أن تكون الطرف الأنثوي من الجهاز مقاومة للغبار والماء (IPX8) ؛
● وقت الشحن السريع: تصميم رابط المغناطيس 5A-10A يتحمل نقل التيار الكبير.
● يمكن مطابقة مظهر المرفق المغناطيسي وفقًا لتصميم جهاز تطبيق العميل.
● تصميم هيكل المنتج المضاد للدوائر القصيرة والثابت؛
●تحقيق نقل إشارة عالية التردد، يمكن أن تحل محل إشارة USB2.0 HDMI 1.3 التقليدية
تطبيق منتجات الموصلات المغناطيسية:
1.الأجهزة القابلة للارتداء، ومعدات تحديد الموقع الذكية، وأشرطة السوار الذكية للأطفال، والساعات الذكية، والهواتف المحمولة القابلة للارتداء، وأجهزة سماع بلوتوث، وما إلى ذلك) كابلات البيانات، وكابلات الشحنوصلة نهاية سلك الشريط المغناطيسي
2المعدات الطبية،المعدات اللاسلكية،معدات اتصالات البيانات،معدات الاتصالات،المعدات الآلية والصناعية،المعدات السمعية والبصرية
3الطيران والفضاء الإلكتروني والاتصالات العسكرية
4معدات السيارات وملاحة السيارات واختبار وقياس
5إلكترونيات المستهلك ((الهواتف المحمولة، أجهزة الكمبيوتر اللوحية، سماعات Bluetooth، الكاميرا، الساعة، المنتجات الإلكترونية المتنقلة للمستهلكين والعديد من المجالات الإلكترونية الأخرى.)
