| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | RC-1087-A01-11/ RM-1087-B01-23 |
| الوثيقة: | RC-1082-A01-13.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | موصل الأسلاك المغناطيسية | المواد: | PVC ، Brass ، SUS316F ، NDFEB N52 |
|---|---|---|---|
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 1.1 ملم |
| حاضِر: | 3A | فولاتج: | 12 فولت |
| طول الكابل: | 800 مم | اللون: | أسود |
| تجربة بخاخ الملح: | 24 ساعة | الحياة الميكانيكية: | 10000 دورة دقيقة |
| مقاومة التواصل: | 50mΩ Max (PIN) | درجة حرارة التشغيل: | -25°C إلى +80°C |
| إبراز: | رابط الأسلاك المغناطيسية الدائرية,رابط الأسلاك المغناطيسية 3A,رابط بيانات مغناطيسي 12 فولت,Magnetic Wire Connector 3A,12V Magnetic Data Connector |
||

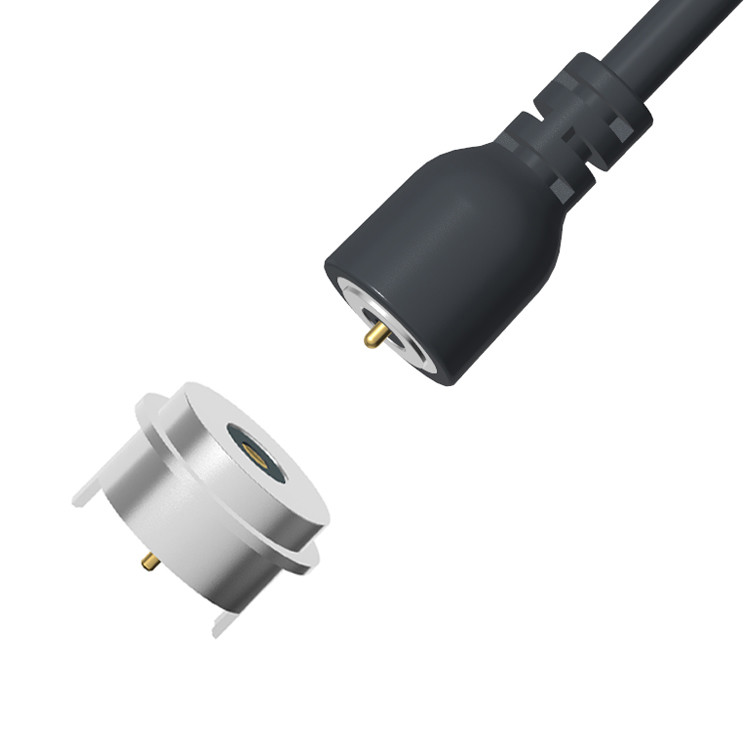

φ8.0mm الدائري محرك توصيل سلك الطاقة محرك توصيل USB كابل مغناطيسي.
مالمواد:
بوجو بين: النحاس، المضخة والبرميل ملصق 5U "min Au أكثر من 60 ~ 100U"Ni min
أجزاء الدوران:SUS316F طلاء Au0.125um
الربيع:SUS 304Au
غطاء: أسود HTN + 30%UL94 V-0 أسود ، يمكن أن يتحمل درجات الحرارة العالية
الغلاف المعدني: SUS303 Ni
مغناطيس: N52 NdFeB تغطية Ni Cu Ni
المغناطيس: مغناطيس ذكر
الصبغة الداخلية: PE شفاف
التشكيل المفرط: PVC الأسود
السلك:OD3.5 2C 22AWG PVC الأسود
ربطة الكابلات: PVC الأسود ربطة الكابلات الميتالية
وصلة USB: وصلة USB الذكور
ميكانيكية:
- قوة الاتصال: 80g±20g عند 1.1mm عمل القزم
-اختبار الحياة:10,000 دورة
- اختبار قوة الامتصاص:الامتصاص الإناثي هو 400g ± 20%
الكهربائية:
- الجهد الاسمي:DC12V؛ الجهد الاسمي: 3AMax.
- مقاومة الاتصال من دبوس الربيع: 50milliohm Max.
الأداء البيئي:
درجة حرارة التشغيل: -25 درجة مئوية إلى +80 درجة مئوية
-ملح رشاش: 24 ساعة
2Pin الدائرية الذكور والإناث المغناطيسية الاتصالات المعلم:
|
الاسم |
رابط الكابل المغناطيسي |
|
قطرها |
8.0 ملم |
|
النوع |
ذكر/أنثى |
|
الدبوس |
2 دبوس |
|
أسلاك |
مادة بي.في.سي |
|
طول الكابل |
800± 20ملم |
|
اللون |
أسود |
|
دبوس البوغو |
طلاء النحاس Au 0.125um |
|
قطع الدوار |
SUS316F طلاء Au0.125um |
|
مغناطيس |
N52 NdFeB تغطية Ni Cu Ni |
|
السكن
|
الأسود HTN UL94V-0 |
|
قوة الربيع |
80 غرام±20في الساعة الواحدة1(م.م) قردة عاملة |
|
الحياة الميكانيكية |
10000 دورة دقيقة |
|
التيار الحالي |
3AMax |
|
الجهد |
12 فولت DC |
|
القوة المغناطيسية |
400 غرام ± 20% |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
-25°C إلى +80°C |
|
اختبار رش الملح |
24 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني لجهاز توصيل كابل 2Pin الدائري
الرسم التقني للاتصال المغناطيسي الأنثوي الدائري 2Pin
إعادةتصميم PCB الموصى به
تسامح التخطيط: ± 0.05mm
تفكيك وجهة نظر المكونات المغناطيسية الأنثوية
عقدة اتصال كابل مغناطيسي دائري 2Pin
عرض العبوة:
مزايا الجهاز المغناطيسي:
● تخصيص تجربة اتصال الامتصاص التلقائي؛
● مكافحة السقوط الإنسانية: من السهل إزالتها من واجهة الشحن ، وليس من السهل إزالة الجهاز.
●مدة الحياة: تصل إلى 100000-200000 دورة؛
● التصميم المقاوم للماء: يمكن أن تكون الطرف الأنثوي من الجهاز مقاومة للغبار والماء (IPX8) ؛
● وقت الشحن السريع: تصميم رابط المغناطيس 5A-10A يتحمل نقل التيار الكبير.
● يمكن مطابقة مظهر المرفق المغناطيسي وفقًا لتصميم جهاز تطبيق العميل.
● تصميم هيكل المنتج المضاد للدوائر القصيرة والثابت؛
●تحقيق نقل إشارة عالية التردد، يمكن أن تحل محل إشارة USB2.0 HDMI 1.3 التقليدية
تطبيق المنتجات:
1إلكترونيات المستهلك
منصات شحن لاسلكية (متوافقة مع تشي)
. TWS سماعات الأذن والساعات الذكية (حالات الشحن مع منافذ مغناطيسية مقاومة للماء).
الأجهزة الوحيدة (أجهزة الطرفية للهواتف والكاميرات)
المزايا:
✔ مقاوم للماء (IP68) آمن للأجهزة القابلة للارتداء التي تتعرض للعرق/المطر.
✔ سهولة إرسال اليد الواحدة؛ لا تعبث مع الكابلات.
✔ مكافحة اليانك يتفصل بأمان إذا تعثرت
2أجهزة الطب والرعاية الصحية
معدات طبية محمولة (مراقب لـ ECG ، أجهزة مسح يدوية)
شحن الأجهزة القابلة لزرعها (أجهزة السمع، المحفزات العصبية).
أدوات قابلة للتعقيم (موصولات جراحية مع تصنيف IP68)
المزايا:
✔ نظيفة لا توجد أدوات مفتوحة؛ سهلة التنظيف.
✔ مضاد للفشل يمنع قطع الاتصال العرضي أثناء الإجراءات.
✔ تصميم مختوم ️ مقاوم لمطهرات السوائل.
3الصناعة والروبوتات
.AGV (المركبات الموجهة تلقائيًا) محطات شحن البطارية.
.الروبوتات الوحيدة أدوات التبادل السريع / اتصالات الطاقة.
البيئات القاسية ️ معدات التعدين والنفط والغاز.
المزايا:
✔ التيار الكبير (10A + لكل دبوس)
✔ مقاوم لاهتزازات يبقى متصل في الآلات المتحركة
✔ مقاوم للغبار/الماء (IP67/IP69K)
4السيارات والسيارات الكهربائية
شحن الكهرباء الكهربائية (إي) مدخلات شحن مغناطيسية (متوافقة مع معايير SAE J1772).
.الاكسسوارات الداخلية للسيارة
المركبات ذاتية القيادة وصلات LIDAR/GPU.
المزايا:
✔ خالية من الشرارة أكثر أماناً من توصيل أو فك كابلات التيار العالي.
✔ التوفيق الذاتي سهلة للسائقين للاتصال في المساحات الضيقة.
✔ مقاوم للتآكل دبوس مطلي بالذهب للاستخدام في الهواء الطلق
5الطائرات بدون طيار والفضاء
تبادل بطارية الطائرات بدون طيار طاقة سريعة للطائرات بدون طيار.
اختبار الطائرات واجهة البيانات / الطاقة
المزايا:
✔ خفيفة الوزن تساعد أغطية الألومنيوم على تقليل الوزن.
✔ عمر دورة طويلة 50K + التزاوج للتبادلات المتكررة.
6الجيش والدفاع
المعدات الميدانيّة وصلات الاتّصالات/الكهرباء المقاومة
أجهزة تحت الماء شحن الطائرات بدون طيار تحت الماء
المزايا:
✔ حماية إم إيه الحاويات المعدنية تمنع التداخل.
✔ مقاومة للمياه المالحة تيتانيوم/316L الخيارات المقاومة للصدأ
الأسئلة الشائعة
1لماذا اخترتنا ؟
مع صراحة 100%، شركتنا سوف توفر أفضل خدمة لك مهما كانت المنتجات أو بعد البيع.سوف نقدم الاقتباس الأكثر معقولة وتصميم عينات عالية الجودة وفقا للرسومات أو المتطلبات الخاصة بكنحن نقدم ضمان لكل عميل بعد البيع
2هل يمكنك تخصيص المنتجات لنا؟
نحن سعداء جدا لتخصيص لك أو تصميم بالنسبة لك. يرجى تزويدنا الرسم أو العينات الخاصة بك، وخبرنا متطلباتك الخاصة حول المنتجات.يمكننا تخصيص في أقرب وقت ممكن وفقا لمتطلباتك.
3كم سيكلف العينة؟
إذا كانت البنود موجودة في المخزون، فإننا نقدم عينات للعملاء مجانا، ولكن يجب أن تتحمل الشحن.
إذا قمت بتخصيص العبارات، سنحاسبك على التكلفة المناسبة وندفع نسبة معقولة من رسوم العينة عندما يكون لديك طلب لنا!
4ماذا عن وقت التوصيل؟
يعتمد وقت التسليم على كمية و صعوبة طلب العميل. عادة ، يتم تسليم السلع الموجودة في غضون 3 أيام بينما يتم تسليم المنتجات المخصصة في غضون أسبوعين.
5ماذا عن مراقبة جودة شركتك؟
سوف نختبر ونفحص المنتجات لضمان جودة المنتجات للحصول على رضاكم.الجودة هي الأكثر أهمية في شركتنا، من المواد إلى التسليم،كل شيء سيتم التحقق منه مرتين والشركة تحصل على IS09001 لضمان هذا.
كيفية وضع طلب رابط الكابل المغناطيسي
* حدد متطلباتك ((نوع المرفق، الكمية المطلوبة، المتطلبات المخصصة، المواصفات التقنية)
* التفاوض على الأسعار والشروط (قد تنطبق خصومات كبيرة).
* تأكيد تفاصيل الطلب (نوع الجهاز، الكمية، التخصيص).
* إجراء الدفع (من خلال PayPal أو التحويل المصرفي أو غيرها من الطرق الآمنة).
*تحقيق الشحن والجودة
تعقب الشحنة
*فحص المنتج عند الوصول لضمان الجودة
مدة الدفع:T/T، 50% إيداع، 50% رصيد
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
