| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | RC-1082-A01-13 /RM-1082-B01-21 |
| الوثيقة: | RC-1082-A01-13.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | رابط الكابل المغناطيسي | المواد: | TPE ، نحاس ، NDFEB N52 |
|---|---|---|---|
| قوة الربيع: | 40g ± 10g | سمك القزم العامل: | 0.6 ملم |
| حاضِر: | 1 أ | فولاتج: | 12 فولت |
| طول الكابل: | 500 ملم | اللون: | أسود |
| تجربة بخاخ الملح: | 48 ساعة | الحياة الميكانيكية: | 10000 دورة دقيقة |
| مقاومة التواصل: | 50mΩ Max (PIN) | درجة حرارة التشغيل: | -25°C إلى +80°C |
| إبراز: | 1A ربط الكابل المغناطيسي,شحن USB كابل شحن مغناطيسي مستدير,كابل شحن مغناطيسي مستدير 1A,USB Charging Round Magnetic Charging Cable,Round Magnetic Charging Cable 1A |
||

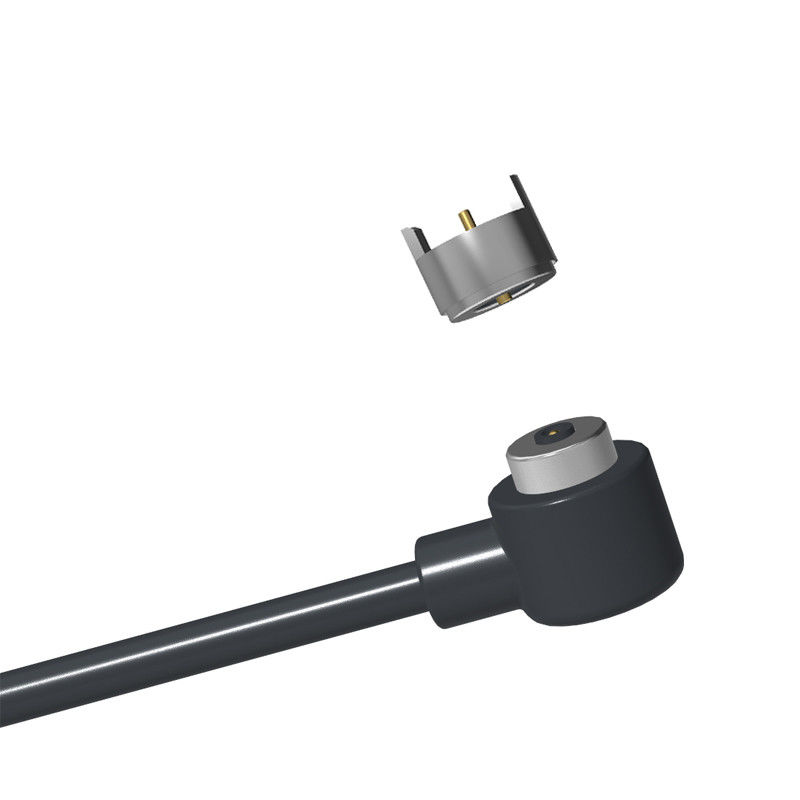

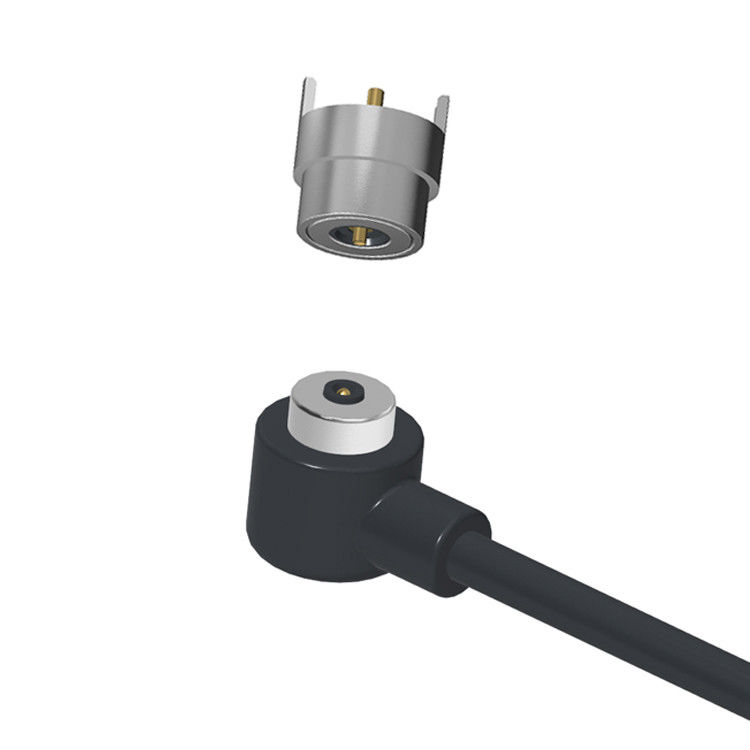

1A وصلة كابل شحن USB مغناطيسي مستديرة ذات 2 دبوس للأقفال الإلكترونية.
إنجاز رئيسيأوراس:
الارتباط المغناطيسييضبط تلقائيًا عندما يقترب من المرفأ، مما يقلل من ارتداء مصدر الجهاز.
التصميم القابل للتراجعغالبا ما يعمل في أي توجيه (لا يوجد "جانب يمين إلى الأعلى").
إيقاف الاتصال بسرعةينفصل بشكل آمن عند السحب ، مما يمنع تلف الكابلات أو الأجهزة.
الاختلافات المتاحة:
شحن فقط(لتحويل الطاقة)
استخدامات شائعة:
الهواتف الذكية، الأجهزة اللوحية، الأجهزة القابلة للارتداء.
أضواء LED، طائرات بدون طيار، وغيرها من الإلكترونيات.
أجهزة طبية أو صناعية حيث تكون الاتصالات الآمنة حاسمة.
المواد والطلاء تتوافق مع معايير ROHS و REACH.
لضمان حياة الميكانيكا، لا تضغط قط على الدبوس أكثر من ضربة العمل المحددة في الرسم، مما قد يضر بالربيع الداخلي.
مالمواد:
إبرة البوغو/إبرة الإناث:النحاس C3604، المضخة والبرميلطلاء 5U"من أو أكثر من 60~100U"Ni min؛
النحاس:النحاس C3604طلاء 3U"
الربيع:SUS 304Au
غطاء: أسود HTN + 30%UL94 V-0 أسود ، يمكن أن يتحمل درجات الحرارة العالية
قشرة: طبقة نحاسية Ni&SUS304؛
المغناطيس: NdFeB N52 معطوفة Ni؛
USB20: USB/AM النوع المتكامل (مع حماية من الإفراط في الحمل والدائرة القصيرة من 12V 1A)
مواد العفن الداخلية: PE
رابطة الكابلات:بيضاء PVC ربطة الكابلات الميتالية البيضاء
سلك: 26AWG أسود TPE
المغناطيس: مغناطيس ذكر
ميكانيكية:
- قوة الاتصال: 40g ± 10g عند 0.6mm عمل القزم
-اختبار الحياة:10,000 دورة
- اختبار قوة الامتصاص:الامتصاص الإناث في الرصيف هو 300g ± 20%
الكهربائية:
- الجهد القياسي:DC12V؛ الجهد القياسي: 1AMax.
- مقاومة الاتصال من دبوس الربيع: 50milliohm Max.
الأداء البيئي:
درجة حرارة التشغيل: -25 درجة مئوية إلى +80 درجة مئوية
-الملح: 48 ساعة
2Pin الدائرية الذكور والإناث المغناطيسية الاتصالات المعلم:
|
الاسم |
رابط الكابل المغناطيسي |
|
النوع |
ذكر/أنثى |
|
الدبوس |
2 دبوس |
|
أسلاك |
الـ TPE |
|
طول الكابل |
500± 20ملم |
|
اللون |
أسود |
|
عقدة بوجو/قطع التدوير |
طلاء النحاس Au 0.125um |
|
مغناطيس |
N52 NdFeB تغطية Ni 15-20um |
|
السكن
|
الأسود HTN UL94V-0 |
|
قوة الربيع |
40 غرام±10g، عند 0.6(م.م) قردة عاملة |
|
الحياة الميكانيكية |
10000 دورة دقيقة |
|
التيار الحالي |
1AMax |
|
الجهد |
12 فولت DC |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
-25°C إلى +80°C |
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني لجهاز توصيل كابل 2Pin الدائري
الرسم التقني للاتصال المغناطيسي الأنثوي الدائري 2Pin
إعادةتصميم PCB الموصى به
تفكيك وجهة نظر المكونات المغناطيسية الأنثوية
عقدة اتصال كابل مغناطيسي دائري 2Pin
عرض العبوة:
مزايا الجهاز المغناطيسي:
● تخصيص تجربة اتصال الامتصاص التلقائي؛
● مكافحة السقوط الإنسانية: من السهل إزالتها من واجهة الشحن ، وليس من السهل إزالة الجهاز.
●مدة الحياة: تصل إلى 100000-200000 دورة؛
● التصميم المقاوم للماء: يمكن أن تكون الطرف الأنثوي من الجهاز مقاومة للغبار والماء (IPX8) ؛
● وقت الشحن السريع: تصميم رابط المغناطيس 5A-10A يتحمل نقل التيار الكبير.
● يمكن مطابقة مظهر المرفق المغناطيسي وفقًا لتصميم جهاز تطبيق العميل.
● تصميم هيكل المنتج المضاد للدوائر القصيرة والثابت؛
●تحقيق نقل إشارة عالية التردد، يمكن أن تحل محل إشارة USB2.0 HDMI 1.3 التقليدية
تطبيق المنتجات:
