| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | upd02a-bxx-xxxx |
| الوثيقة: | 2.54mm pitch Standard POGO ...EC.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $0.8-$3 |
| تفاصيل التغليف: | PE |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | وصلة ذات ربيع | يقذف: | 2.54 ملم |
|---|---|---|---|
| النوع: | زاوية مستقيمة | المواد: | خالية من الرصاص C6801 ، SUS304 ، Thn |
| قوة الربيع: | 80g +/- 20g | سمك القزم العامل: | 1.0 ملم |
| حاضِر: | 3A | فولاتج: | DC12V |
| اختبار الحياة: | 100،000 دورة | مقاومة التواصل: | 50 Milliohm Max. |
| تجربة بخاخ الملح: | 48 ساعة | درجة حرارة تشغيل المنتج: | 260 ℃ ± 5 ℃ 20S ± 2S |
| إبراز: | رباعية محملة برأس وصلة,رباعية محملة المرفق 2.54mm Pitch,الزاوية اليمنى Pogo الدبوس 16Pin,Spring Loaded Connector 2.54mm Pitch,Right Angle Pogo Pin Connector 16Pin |
||

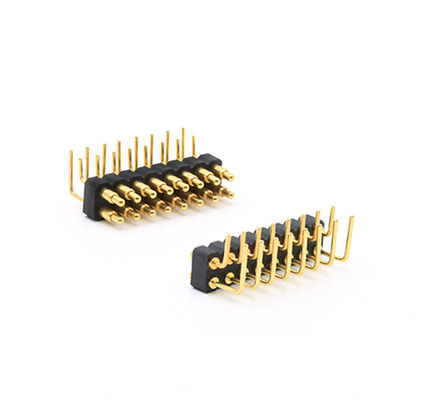

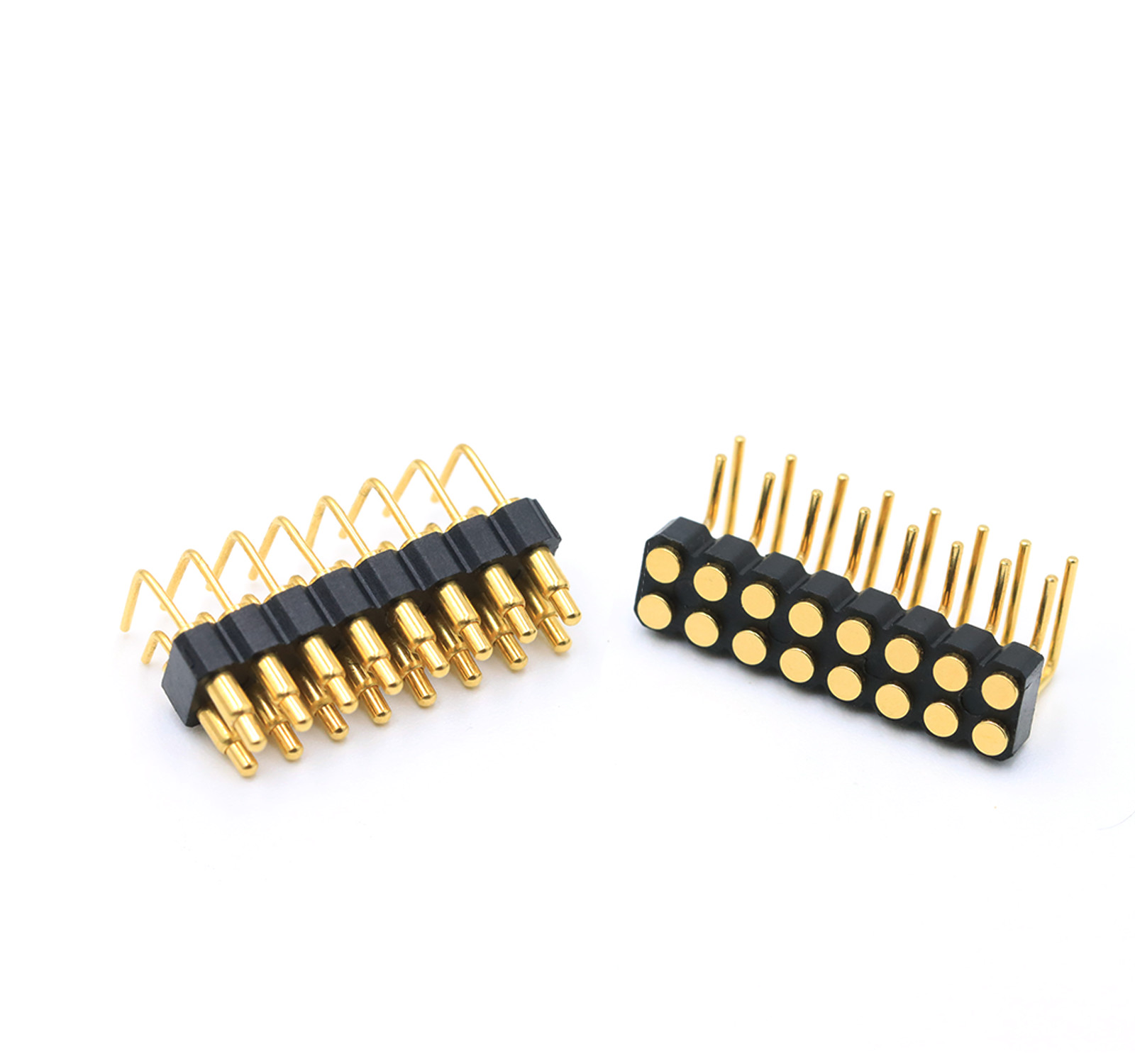

أجهزة المسح الرئيسي من النحاس الزاوية اليمنى محاور البوجو 2.54ملم 16Pin ذكر أنثى
يحتوي دبوس البوجو على تصميم ذيل منحني ، مما يوفر تنوعًا متزايدًا لتطبيقات محدودة في المساحة.
المزايا الرئيسية تشمل:
1تحسين المساحة
يتيح الذيل المنحني تخطيطات PCB المدمجة أو التوضع المرن في التجمعات الضيقة.
مثالية للتصاميم حيث الدبوس المستقيمة سوف تتداخل مع المكونات الأخرى.
2خيارات الأسلاك
يمكن لحام الذيل مباشرة إلى سلك (بدلاً من لوحات PCB) ، مما يتيح:
.إتصالات كابلات مخصصة
تصاميم وحدات أو قابلة لإعادة العمل.
تخفيف الإجهاد في الأجزاء المتحركة (مثل آليات المفصل).
3الاستقرار الميكانيكي
يمكن أن تحسن الذيل المنحني توزيع الإجهاد مقابل الدبابيس المستقيمة في البيئات الديناميكية.
المواد
المضخة: خالية من الرصاص C6801 ، التصفية: 01 ~ 99 μ "Au أكثر من 60 ~ 100 μ "Ni.
البرميل: خالي من الرصاص C6801، التصفية: 01~99 μ" Au أكثر من 60~100 μ" Ni.
الربيع: SUS 304 الفولاذ المقاوم للصدأ، التصفيف: 1 μ " (من المرجح أن يكون Au أو Ni لمقاومة التآكل).
غطاء: HTN الأسود (نايلون عالي درجة الحرارة) + 30% من ألياف الزجاج، UL94 V-0 تصنيف قابلية للاشتعال.
المواصفات الميكانيكية
قوة الربيع: 80g ± 20g عند ضربة عمل 1.0mm.
ضربة كاملة: 1.2 ملم.
العمر الميكانيكي: 10000 دورة.
المواصفات الكهربائية
التيار الرقمي والجهد: DC 12V، 3A ماكس.
مقاومة الاتصال: ≤50mΩ في ارتفاع العمل.
التسامح
الطول: ± 0.15 ملم.
قطرها: ±0.05mm.
الزوايا: ±2°
الأداء البيئي
درجة حرارة التشغيل: -40 درجة مئوية إلى +130 درجة مئوية (خلال 24 ساعة).
مقاومة حرارة اللحام: 260 درجة مئوية ± 5 درجة مئوية لمدة 20 ثانية ± 2 ثانية.
الامتثال: متوافق مع ROHS و REACH.
اختبار رش الملح: 48 ساعة (التحقق من صحة مقاومة التآكل).
الميزات الرئيسية والتطبيقات
متانة عالية: 10,000+ دورة ، طبقة قوية (Au / Ni) لمقاومة الارتداء والتآكل.
مقاومة درجات الحرارة العالية: مناسبة للبيئات القاسية (حتى 130 درجة مئوية).
ميكانيكا الدقة: التسامحات الضيقة تضمن الاتصال الكهربائي الموثوق به
خالي من الرصاص ومتوافق: يلبي اللوائح البيئية (ROHS / REACH).
ملاحظة:
1لضمان أفضل تأثير استخدام، يرجى العمل وفقا لارتفاع العمل.
2الاحتياطات لاستخدام المنتج
.وفقاً للرسومات الهندسية، لا يجوز تجاوز الحد الأقصى للضغط المسموح به
مناسب لدرجات حرارة اللحام تتراوح من 380 إلى 420 درجة مئوية، مع وقت اللحام من 3 إلى 5 ثوان.لا يسمح لمعالجة المنتج في غضون فترة قصيرة من الزمن إجراء لحام متكرر عدة مرات
تكيّف مع نطاق درجة حرارة الفرن من 400 إلى 500 درجة مئوية
عند تصميم نهاية التطبيق، يرجى تجنب بشكل معقول مساحة الضغط pogopin
3بالنسبة للدبابيس ذات الصف الواحد أكبر من 20، والدبابيس ذات الصفين أكبر من 40، وغيرها من المتطلبات الخاصة، يرجى استشارة الدعم الفني
تكوين رابط بوجو
2قائمة معايير وصلة البوغو بوغ 54 ملم:
|
الاسم
|
وصلة بوجو
|
|
النوع
|
الزاوية اليمنى
|
|
الجنس
|
ذكر/أنثى
|
|
رقم البين
|
16الدبوس
|
|
الارتفاع
|
2.54ملم
|
|
عازل
|
Bkack HTN+30GF UL94 V-0.
|
|
المضخة
|
خال من الرصاص C6801
|
|
البرميل
|
خال من الرصاص C6801
|
|
الربيع
|
معالجة السطح SUS
|
|
ارتفاع البلاستيك
|
2.5ملم
|
|
قوة الربيع
|
80g+/-20g عند ضربة عمل 1.0mm
|
|
سمك القزم الكامل
|
1.2ملم
|
|
اختبار الحياة
|
100،000 دورة
|
|
التيار الاسمي
|
3A ماكس.
|
|
الجهد |
12 فولت DC |
|
مقاومة الاتصال |
50 مليون أوهم
|
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
صف مزدوج 2.5mm سكن الزاوية اليمنى الذكور ربيع محملة Coالنقطة:
صف مزدوج 2.5مليمتر سكن الزاوية اليمنىالنقطة:
عيار 2.54ملم مرفق بوجو للعملاء مرجع:
مجال التطبيق:
ميزتنا واختيارك:
.UPE المهنية مخصصة عالية التيار بوجو بن مع 15A-30A سلسلة، وقد تم إنتاجها بكميات كبيرة.
.طورت شركة UPE وصلة دبوس 2pin-40pin Pogo للذكور والإناث قياسية بطول 2.0mm و 2.54mm مع SMT / DIP / Right Angle / Solder Cup.
.اختبار Pogo Pin Life حتى 1000000 دورة.
.جميع المنتجات يمكن أن تمر HF، RoHS REACH القياسية.
.100٪ تقرير الاختبار الكهربائي المقدمة قبل تسليم البضائع.
.تتوفر أشكال مختلفة حسب الطلب، بنية صغيرة وتيار كبير.
لماذا يختار العملاءالـ UPE?
1خدمة التخصيص المهنية
2القدرة على إنتاج عينات سريعة
3نظام مراقبة جودة صارم
4. التجهيز مع المكونات المستوردة
5معدات اختبار عالية الدقة
6إجراءات معقولة للسيطرة على التكاليف
كيفية وضع طلب رابط الكابل المغناطيسي
* يمكنك أن ترسل لنا الرسم أو عينة
* نقوم بتقييم المشروع
* نَجْعلُ العينةَ ونرسلُه إليك
* هل تعتقد أن العينة جيدة ثم وضع طلب ودفع لنا 30٪ الودائع
* بدأنا في صنع المنتج
* عندما تنتهي البضاعة، نلتقط الصور للشيك الخاص بك ثم تدفع الرصيد
* نحن نُسلم المنتجات إلى شركة التوصيل
مدة الدفع:T/T، 50% إيداع، 50% رصيد
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
