| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | upd03a-bxx-xxxx |
| الوثيقة: | 2.54mm pitch Standard POGO ...EC.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $0.8-$3 |
| تفاصيل التغليف: | PE |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | وصلة ذات ربيع | يقذف: | 2.54 ملم |
|---|---|---|---|
| الطول الإجمالي: | 9.7 ملم | النوع: | كأس اللحيم |
| المواد: | النحاس ، sus304 ، thn | قوة الربيع: | 80g +/- 20g |
| حاضِر: | 3A | فولاتج: | DC12V |
| اختبار الحياة: | 100،000 دورة | مقاومة التواصل: | 50 Milliohm Max. |
| تجربة بخاخ الملح: | 48 ساعة | درجة حرارة تشغيل المنتج: | 260 ℃ ± 5 ℃ 20S ± 2S |
| إبراز: | رباعي صف مزدوج محملة المصل,وصلة ذات ربيع 16 دبوس,ربط كأس اللحام 2.54mm Pitch,Spring Loaded Connector 16pin,Solder Cup Connector 2.54mm Pitch |
||

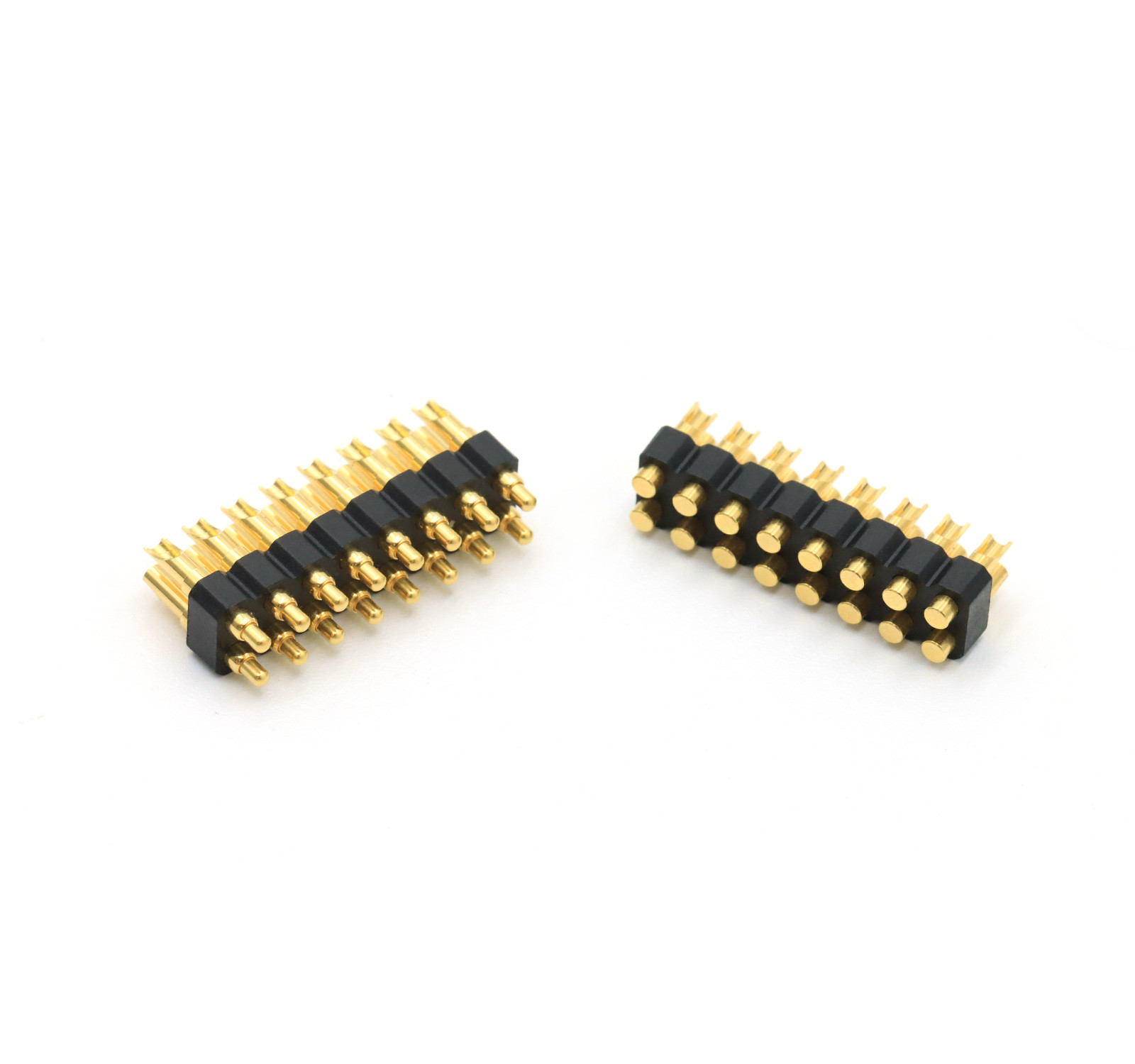

صف مزدوج 16pin ذكر إمرأة كوب اللحام ربيع محملة المرفق 2.54mm مساحة.
ذيل دبوس بوجو مُنحني، مما يوفر للمصممين المزيد من الخيارات في استخدام المساحة، ويمكن أيضًا لحام الذيل بالأسلاك.
الاتحاد الدقيق الكترونية المحدودة (UPE) ملتزمة بجودة عالية Pogo Pin، Pogo Pin الموصولات، الموصول المغناطيسي وتصميم وتطويرإنتاج ومبيعات المنتجات الداعمة كشركة عالية التقنية.
وفقًا لمتطلبات العملاء المختلفة ، لدينا 8 أنواع من الهيكل الداخلي POGO PIN للعملاء للاختيار ، لـ POGO PIN القياسية ، تم تصميم UPE0mm(الإجمالي
الارتفاع لا يشمل طول ذيل دبوس البوجو).
في هذه الأثناءالـ UPEأيضاًطورت 2.54mm مساحة القياسية الذكور والإناث 2pin-40pin Pogo وصلة دبوسمع SMT / DIP / الزاوية اليمنى / كأس اللحام للعملاء اختيار سريع.
UPE aإيلرقم PIN POGO المنتجاتيمكن أن تمر معايير HF و RoHS REACH.
المواصفات التقنية لموصول Pogo Pin
المواد:
ملاحظة:
1لضمان أفضل تأثير استخدام، يرجى العمل وفقا لارتفاع العمل.
2الاحتياطات لاستخدام المنتج
.وفقاً للرسومات الهندسية، لا يجوز تجاوز الحد الأقصى للضغط المسموح به
مناسب لدرجات حرارة اللحام تتراوح من 380 إلى 420 درجة مئوية، مع وقت اللحام من 3 إلى 5 ثوان.لا يسمح لمعالجة المنتج في غضون فترة قصيرة من الزمن إجراء لحام متكرر عدة مرات
تكيّف مع نطاق درجة حرارة الفرن من 400 إلى 500 درجة مئوية
عند تصميم نهاية التطبيق، يرجى تجنب بشكل معقول مساحة الضغط pogopin
3بالنسبة للدبابيس ذات الصف الواحد أكبر من 20، والدبابيس ذات الصفين أكبر من 40، وغيرها من المتطلبات الخاصة، يرجى استشارة الدعم الفني
تكوين رابط بوجو
2قائمة معايير وصلة البوغو بوغ 54 ملم:
|
الاسم
|
وصلة بوجو
|
|
النوع
|
كأس اللحام
|
|
الجنس
|
ذكر/أنثى
|
|
رقم البين
|
16الدبوس1
|
|
عازل
|
Bkack HTN+30GF UL94 V-0.
|
|
المضخة
|
النحاس
|
|
البرميل
|
النحاس
|
|
الربيع
|
معالجة السطح SUS
|
|
ارتفاع البلاستيك
|
2.5ملم
|
|
قوة الربيع
|
80g+/-20g عند ضربة عمل 1.0mm
|
|
سمك القزم الكامل
|
1.2ملم
|
|
اختبار الحياة
|
100،000 دورة
|
|
التيار الاسمي
|
3A ماكس.
|
|
الجهد |
12 فولت DC |
|
مقاومة الاتصال |
50 مليون أوهم
|
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
صف مزدوج 2.5 ملم المباني لحام كوب الذكور ربيع محملة Coالنقطة:
عيار 2.54ملم مرفق بوجو للعملاء مرجع:
مجال التطبيق:
ميزتنا واختيارك:
.UPE المهنية مخصصة عالية التيار بوجو بن مع 15A-30A سلسلة، وقد تم إنتاجها بكميات كبيرة.
.طورت شركة UPE وصلة دبوس 2pin-40pin Pogo للذكور والإناث قياسية بطول 2.0mm و 2.54mm مع SMT / DIP / Right Angle / Solder Cup.
.اختبار Pogo Pin Life حتى 1000000 دورة.
.جميع المنتجات يمكن أن تمر HF، RoHS REACH القياسية.
.100٪ تقرير الاختبار الكهربائي المقدمة قبل تسليم البضائع.
.تتوفر أشكال مختلفة حسب الطلب، بنية صغيرة وتيار كبير.
لماذا يختار العملاءالـ UPE?
1خدمة التخصيص المهنية
2القدرة على إنتاج عينات سريعة
3نظام مراقبة جودة صارم
4. التجهيز مع المكونات المستوردة
5معدات اختبار عالية الدقة
6إجراءات معقولة للسيطرة على التكاليف
كيفية وضع طلب رابط الكابل المغناطيسي
* يمكنك أن ترسل لنا الرسم أو عينة
* نقوم بتقييم المشروع
* نَجْعلُ العينةَ ونرسلُه إليك
* هل تعتقد أن العينة جيدة ثم وضع طلب ودفع لنا 30٪ الودائع
* بدأنا في صنع المنتج
* عندما تنتهي البضاعة، نلتقط الصور للشيك الخاص بك ثم تدفع الرصيد
* نحن نُسلم المنتجات إلى شركة التوصيل
مدة الدفع:T/T، 50% إيداع، 50% رصيد
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
