| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | VIS060A-4054XX-AXX-XXXX / VIS060B-4000XX-AXX-XXXX |
| الوثيقة: | VIS060B-4000XX-AXX-XXXX.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $3-$7 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | موصل بوجو دبوس | يقذف: | 2.54 ملم |
|---|---|---|---|
| الرقم السري: | 9 دبوس | المواد: | خالية من الرصاص C6801 ، النحاس C3602 ، SUS304 ، أسود HTN |
| معالجة السطح: | صفيحة ذهبية | حاضِر: | 3.0 أ |
| فولاتج: | 12 فولت | مقاومة التواصل: | 50mΩ كحد أقصى (دبوس). |
| تجربة بخاخ الملح: | 48 ساعة | تراجع درجة الحرارة.: | 265 ° ، 4 ~ 5sec |
| إبراز: | رابط دبوس POGO الذكور,عقدة بوجو الإناث,9Pin 2.54Mm Pitch Connector,Female Pogo Pin Connector,9Pin 2.54Mm Pitch Connector |
||

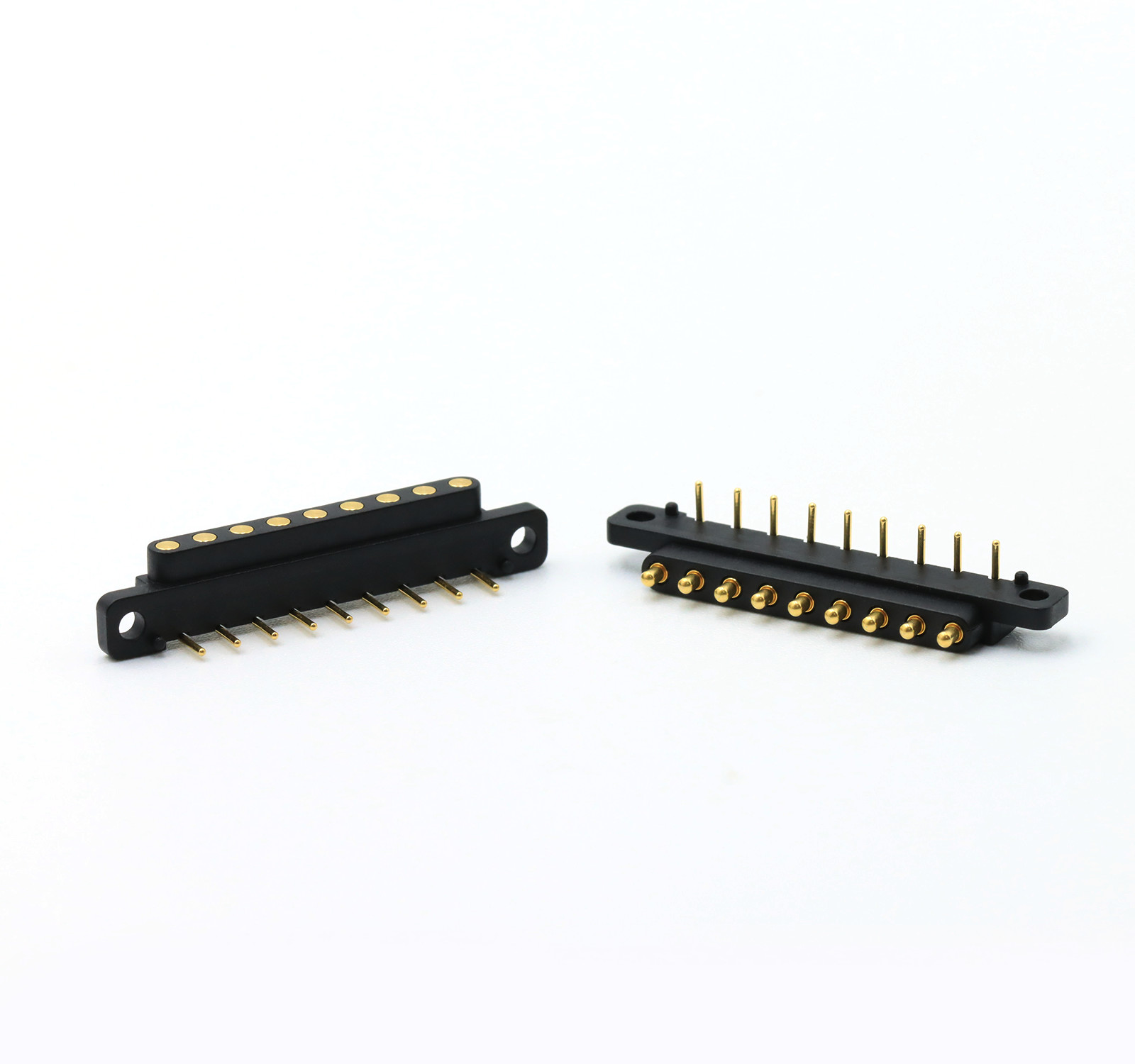

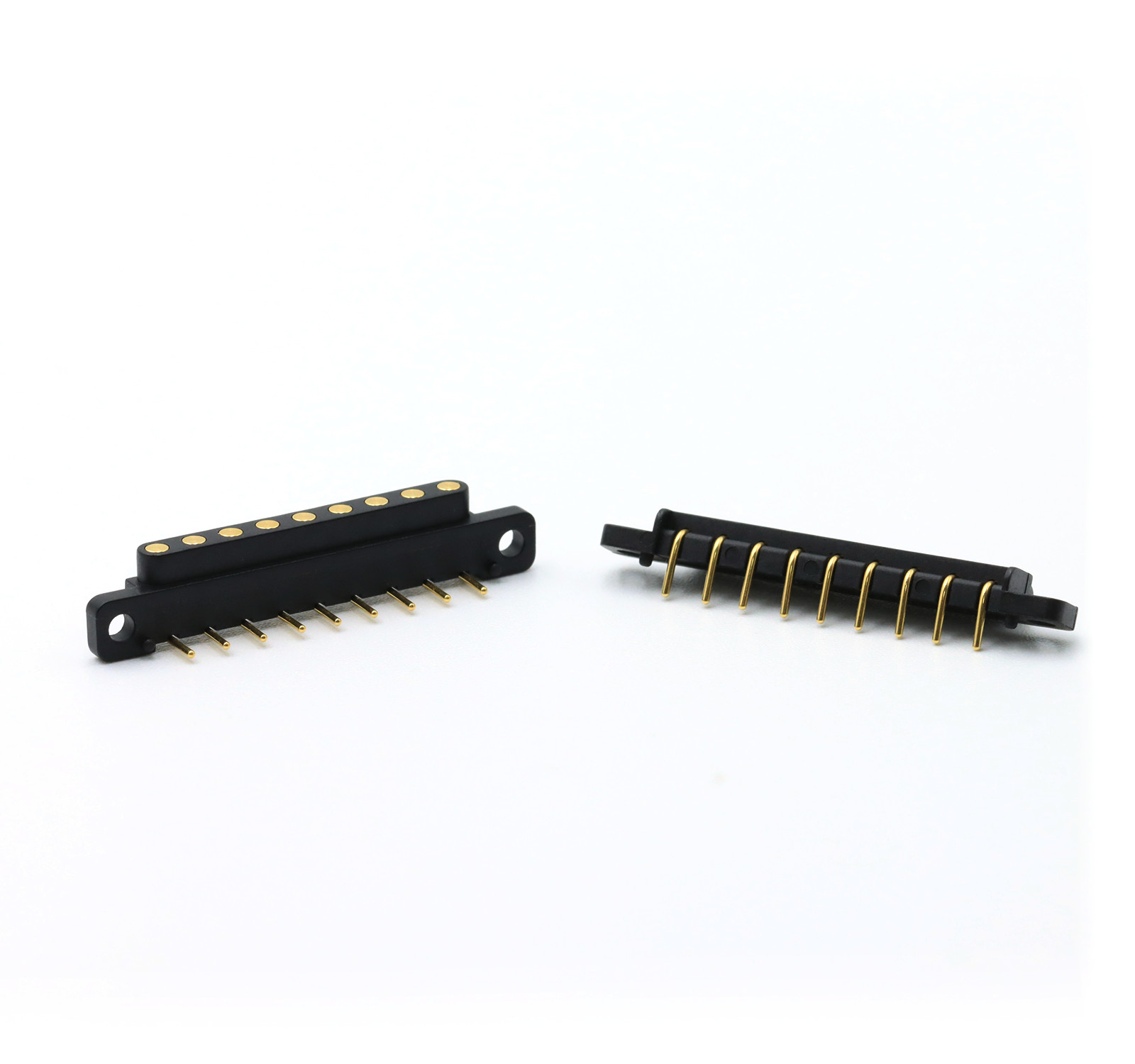

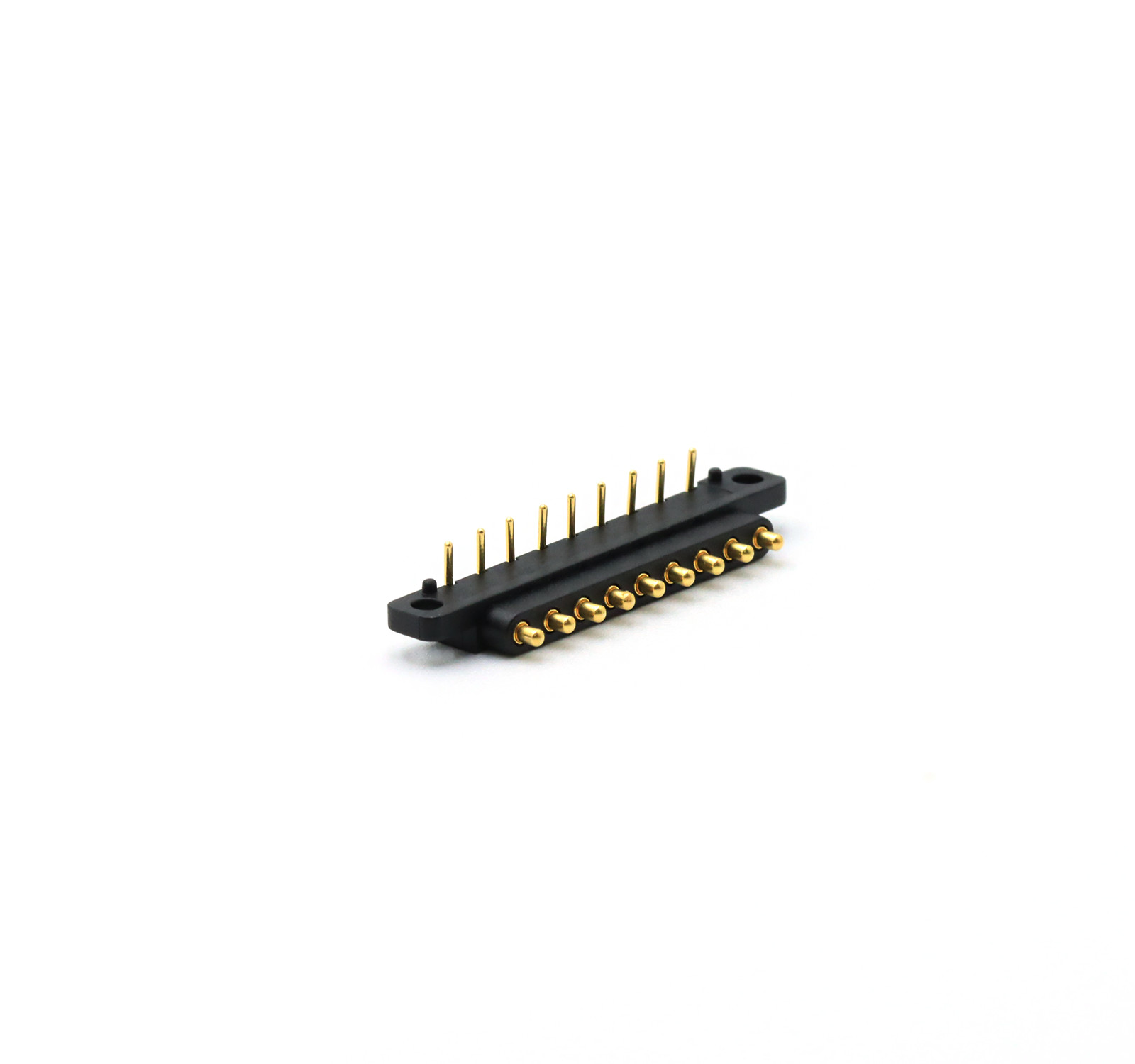

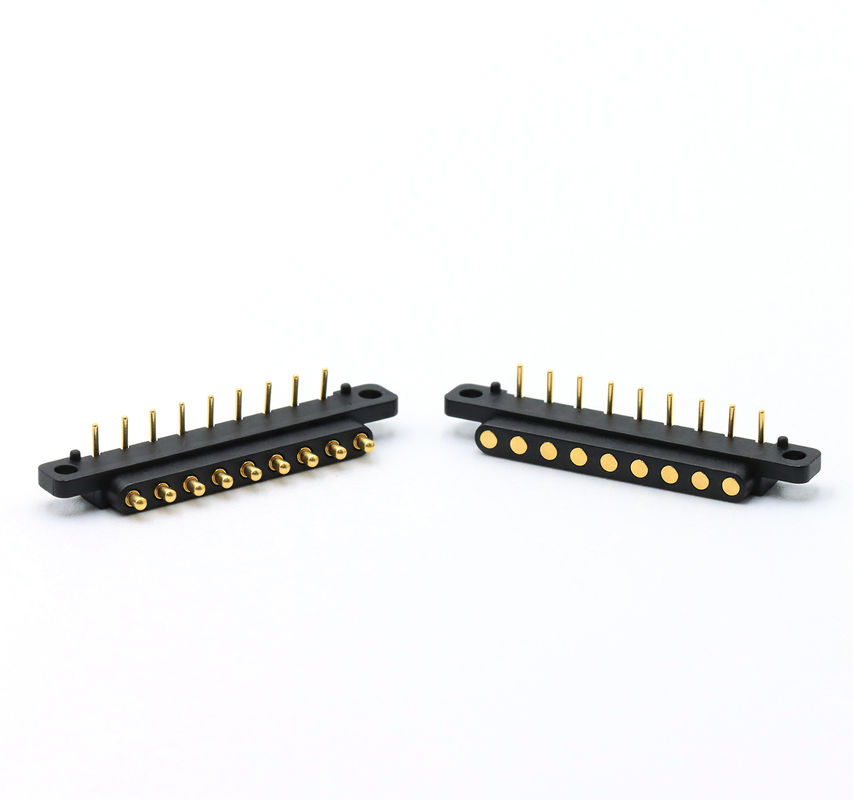

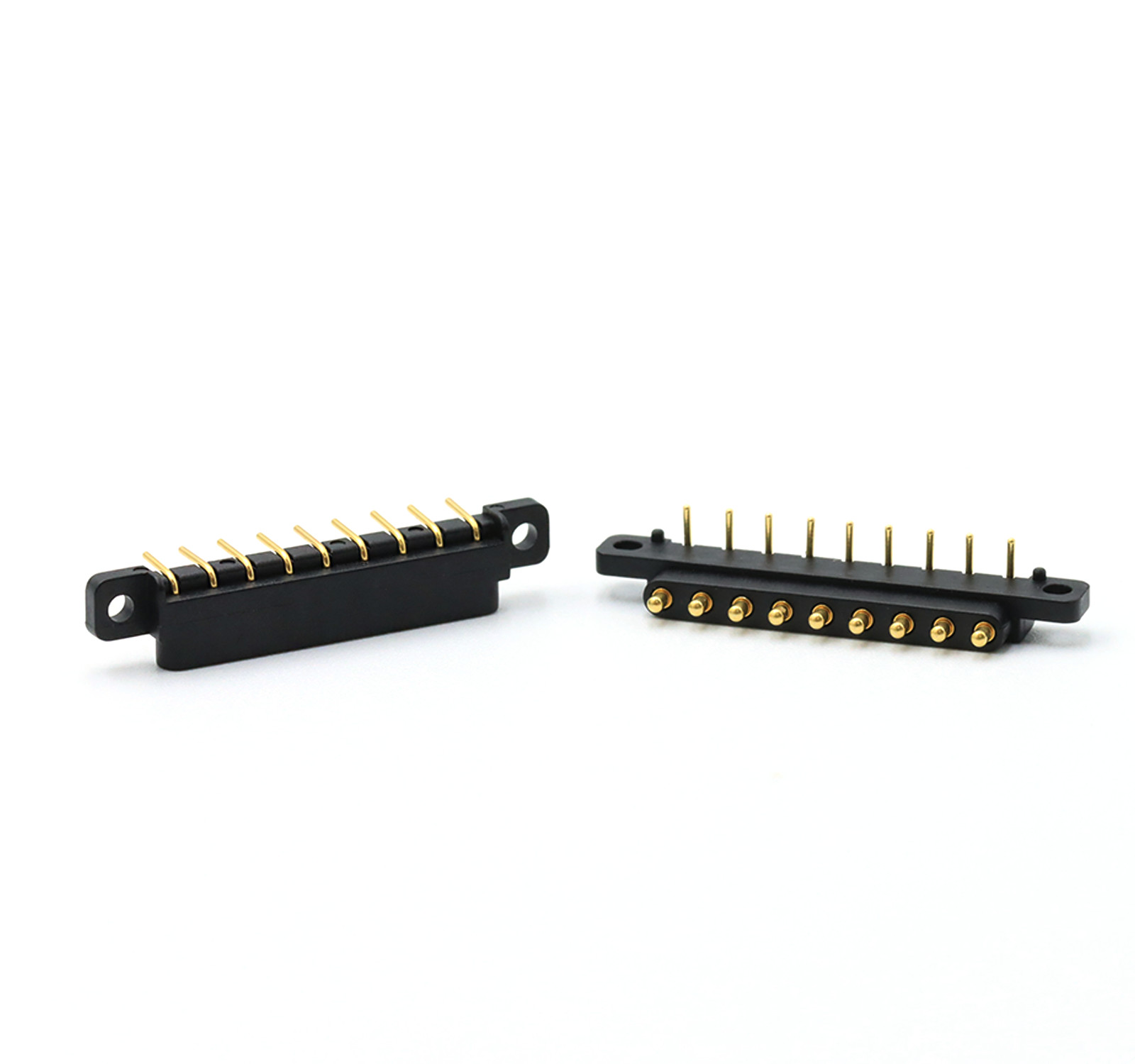

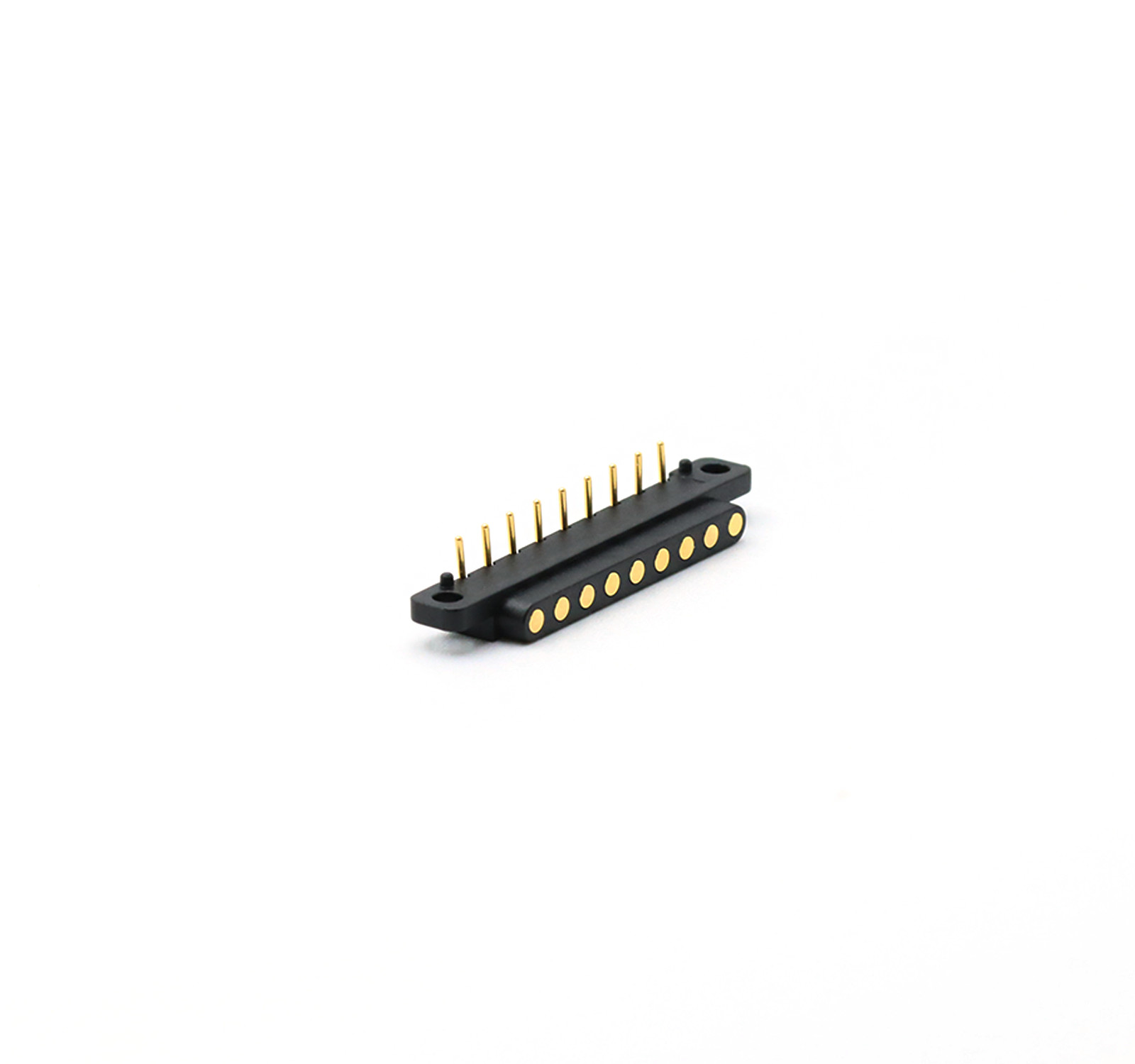

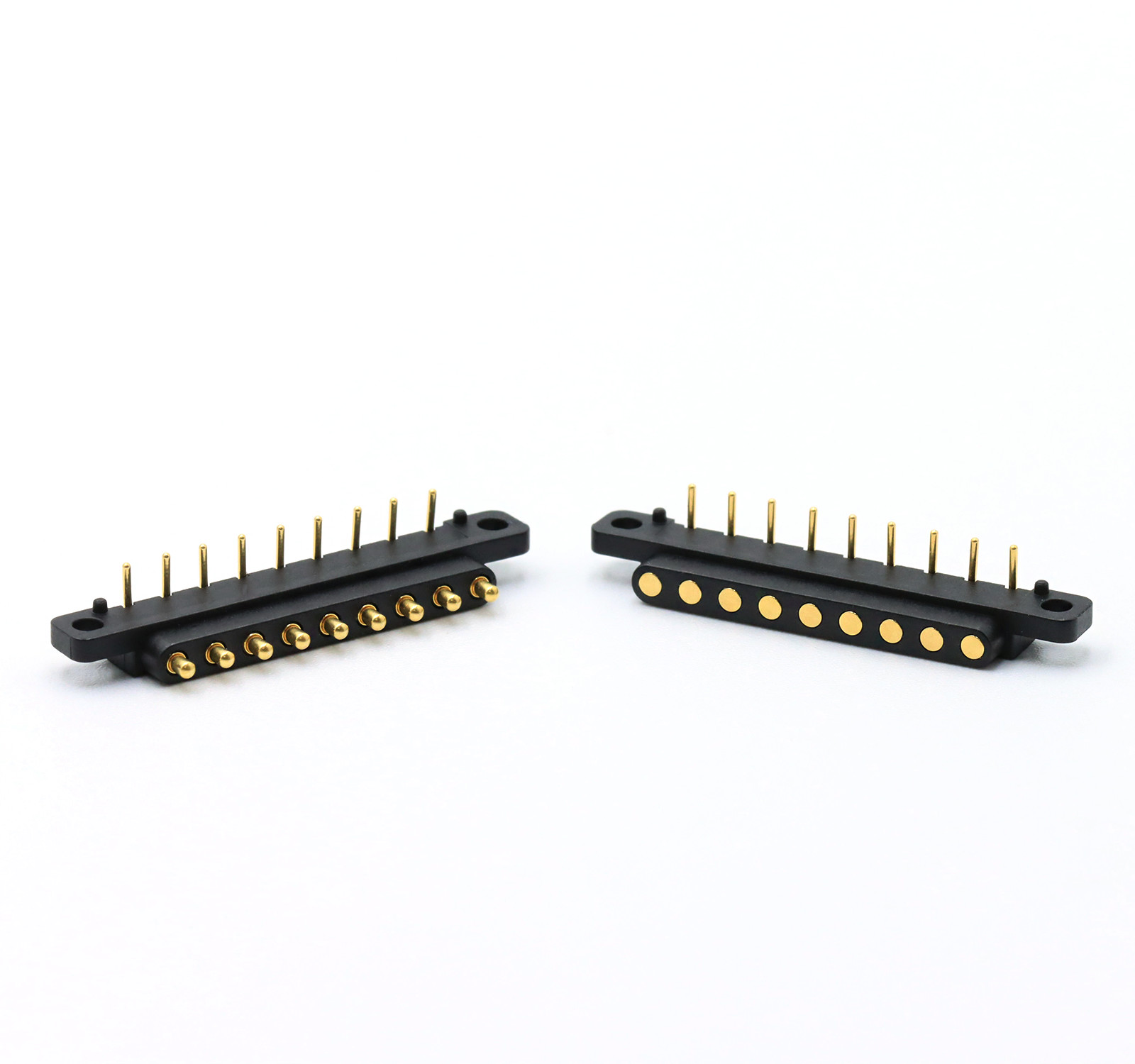

9Pin الزاوية اليمنى POGO Pin الذكور الإناث Pogo Pin رابط مع 2.54mm مساحة.
الاتحاد الدقة الإلكترونية المحدودة (UPE) هي الشركة الرائدة في مجال تصنيع العناصر المخصصة المتخصصة في الاتصالات عالية الجودة المملوءة بالربيع، بما في ذلك الاتصالات POGO PIN والحاويات POGO PIN.باعتبارها واحدة من أكثر الموردين التنافسية في الصين، نحن نقدم حلول هندسية دقيقة لتطبيقات إلكترونية متطلبة.
دبوس البوغو المحملة بالربيع- اتصالات موثوقة منخفضة المقاومة للاتصالات الكهربائية الآمنة.
موصلات بوجو مع غطاءتصاميم قابلة للتخصيص لمختلف واجهات التزاوج والPCB.
تكنولوجيا الاتصال بالربيعمصممة للاستمرارية، عمر دورة عالية، وأداء ثابت.
وصلاتنا موثوق بها من قبلعملاء من الطراز العالميعبر الصناعات، بما في ذلك:
✔إلكترونيات المستهلكالهواتف الذكية، الساعات الذكية، الأجهزة اللوحية، أجهزة الكمبيوتر المحمولة، أجهزة تحديد المواقع
✔قابل للارتداء والطبيةأجهزة السمع وأجهزة مراقبة الصحة
✔إنترنت الأشياء والمعدات الصناعيةشحن لاسلكي، معدات الاختبار، وحدات السيارات
يحتوي رابط بوجو على 6 أجزاء: المضخة، البرميل، الربيع، الحبات السيراميكية، السكن، القبعة
|
اسم المنتج |
وصلة بوجو |
|
الدبوس |
9Pin |
|
النوع |
الزاوية اليمنى |
|
المواد |
خال من الرصاص C6801، النحاس C3602، SUS304، HTN الأسود |
| أنهي |
أوو بلاينغ، ني بلاينغ |
|
قوة الربيع |
80 غرام +/-20 غرام في حالة العمل |
|
عزم العمل |
1.2ملم |
|
سمك القزم الكامل |
1.4ملم |
|
الجهد |
12 فولت |
|
التيار الحالي |
3.0A ماكس |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
اختبار رش الملح |
48 ساعة |
|
الحزمة |
حقيبة بي إي داخل، الكرتون خارج أو حسب احتياجات عملائنا |
إمرأة بوغو دبوس رابط رسم سيze:
أداء معايير وصلة بوجو
|
اسم الأجزاء |
جدول أداء المعلمات |
|||
|
مواد البرميل |
النحاس |
النحاس البريليوم |
الفوسفور البرونز |
|
|
مادة المضخة |
النحاس |
النحاس البريليوم |
الفوسفور البرونز |
الفولاذ المقاوم للصدأ |
|
خيارات الربيع |
الـ (ستينل) |
سلك الموسيقى |
|
|
|
متطلبات الطلاء |
الذهب-أو
|
الفضة-Ag
|
البالاديوم النيكل (Pd-Ni) |
|
|
التيار المسموح به |
1A، 2A، 3A، 5A، 15A أو 30A (الهياكل المختلفة) |
|||
|
الجهد القياسي |
DC 12V 24V |
|||
|
مقاومة الاتصال |
30mΩ 50mΩ كحد أقصى (هدوء) |
|||
|
اختبار الحياة |
501000 دورة أقل 1000000 دورة أقصى |
|||
|
Rتدفق الحرارة. |
265 درجة، 4 ~ 5 ثانية |
|||
|
اختبار موثوقية POGO PIN |
||||
|
قوة الاحتفاظ |
عند الدراجة الاسمية 500±50 في الساعة،501000 دورة على الأقل |
|||
|
الرطوبة |
EIA-364-31،طريقة الاختبار II، الشرط A المختبر يضبط المرفقات للرطوبة النسبيةمن 90٪ إلى 95٪ RH ودرجة حرارة 40°C± 2°Cالرطوبة النسبية لمدة 96 ساعةأور. |
|||
|
مقاومة حرارة اللحام
|
EIA-364-56، الإجراء 5، المستوى 2 265°C+10/-0°Cلمدة 30 إلى 35 ثانية
|
|||
|
رذاذ الملح
|
EIA-364-26، شرط الاختبار B: المواد اللاصقة المتزاوجة مع 5 ± 1٪ من محلول الملح التركيز، 35+1°C/-2°Cلمدة 48 ساعة |
|||
|
اختبار قوة الربيع
|
إجراءات اختبار القوة العادية، 100 غرام ± 20 غرام في ارتفاع العمل
|
|||
|
عمر الحرارة
|
EIA-364-17، أسلوب الاختبار A، الشرط 4، شرط وقت الاختبار A وصلات إلى 85°C± 2°Cلمدة 96 ساعة |
|||
|
قابلية اللحام
|
EIA-364-52 انخفاض في 265±5°C، 60/40±5% Sn/pb لحام لمدة 4.0 ~ 5.0 ثانية |
|||
|
مقاومة الاتصال
|
EIA-364-23 قياس مقاومة الاتصال بتيار اختبار يبلغ 100 mA كحد أقصىو 20 ميلو فولت أقصى جهد |
|||
مزايا الاتصالات ذات الربيع UPE:
يوفر الموصولات ذات الربيع ، المعروفة عادة باسم دبوس الربيع أو دبوس البوجو ، العديد من المزايا:
الموثوقية:توفر دبوس UPE Pogo باستخدام تقنية CLIP اتصالًا كهربائيًا ثابتًا وموثوقًا به ، حتى في البيئات الخاضعة للهزات والصدمات الميكانيكية.
تصميم صغير:حجمها الصغير يسمح لهم بالدخول في أماكن ضيقة، وهو أمر مثالي للأجهزة الإلكترونية الحديثة الصغيرة.
المرونة:يمكن أن تتكيف دبوس البوجو مع الاختلافات في السطح، مما يضمن اتصالًا مستقرًا حتى لو لم تكن أسطح التزاوج متواءمة تمامًا.
سهولة الاستخدام:إنها سهلة الاستخدام، مع تركيب بسيط وصيانة.
الصمود:وهي مصممة لتحمل دورات عديدة من الاتصال والفصل، مما يجعلها متينة للغاية
UPE التنافسية؟
1خبرة عالية الحالية
✅ 15A30A Pogo Pins مصممة خصيصاً لتطبيقات الطاقة العالية ، والإنتاج الضخم ثبت في الصناعات المطالبة.
2. موحدة ومتصلات مخصصة
✅ 2.0mm/2.54mm Pitch Solutions مجموعة شاملة من موصلات Pogo Pin الذكور / الإناث (2pin ️40pin) ، تدعم:
SMT / DIP / الزاوية اليمنى / كأس الصلبة لإنهاء تكامل PCB المرن.
3موثوقية لا مثيل لها
✅ 1،000،000+ دورات الحياة تم اختبارها بدقة من أجل المتانة في تطبيقات التزاوج عالية التردد.
✅ اختبار كهربائي بنسبة 100٪ مع تقارير اختبار كاملة تم تقديمها قبل التسليم ، مما يضمن عدم وجود عيوب.
4الامتثال والسلامة
✅ تلبي معايير HF / RoHS / REACH ️ متوافقة بيئيًا للتصدير العالمي (الاتحاد الأوروبي والولايات المتحدة وآسيا).
5الابتكار المخصص
✅ تصاميم مضغوطة عالية التيار ️ أشكال مخصصة، هياكل مصغرة، وقدرة الحالية الأمثل لاحتياجات المشروع الفريدة.
لماذا يختار العملاءالـ UPE?
1خدمة التخصيص المهنية
2القدرة على إنتاج عينات سريعة
3نظام مراقبة جودة صارم
4. التجهيز مع المكونات المستوردة
5معدات اختبار عالية الدقة
6إجراءات معقولة للسيطرة على التكاليف
بعض من المخصصة Pogo دبوس الموصولات للمرجعية:
مجال تطبيق رابط بوجو بين:
أجهزة جمع بيانات العملية المحمولة
الأجهزة الطبية
أجهزة عسكرية
تكنولوجيا PCB
الاتصالات المتنقلة
تطبيقات الصوت والفيديو
أجهزة جمع البيانات
معدات السيارات
وحدات التحكم في التدفئة
كيف أضع طلبية رابط البوجو؟
* يمكنك أن ترسل لنا الرسم أو عينة
* نقوم بتقييم المشروع
* نَجْعلُ العينةَ ونرسلُه إليك
* هل تعتقد أن العينة جيدة ثم وضع طلب ودفع لنا 30٪ الودائع
* بدأنا في صنع المنتج
* عندما تنتهي البضاعة، نلتقط الصور للشيك الخاص بك ثم تدفع الرصيد
* نحن نُسلم المنتجات إلى شركة التوصيل
مدة الدفع:T/T، 50% إيداع، 50% رصيد
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
