| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | VIS060A-4054XX-AXX-XXXX / VIS060B-4000XX-AXX-XXXX |
| الوثيقة: | VIS060B-4000XX-AXX-XXXX.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $3-$7 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | 2.54 ملم وصلة مساحة | يقذف: | 2.54 ملم |
|---|---|---|---|
| الرقم السري: | 5 دبوس | المواد: | خالية من الرصاص C6801 ، النحاس C3602 ، SUS304 ، أسود HTN |
| معالجة السطح: | صفيحة ذهبية | حاضِر: | 3.0 أ |
| فولاتج: | 12 فولت | مقاومة التواصل: | 50mΩ كحد أقصى (دبوس). |
| تجربة بخاخ الملح: | 48 ساعة | تراجع درجة الحرارة.: | 265 ° ، 4 ~ 5sec |
| إبراز: | وصلة 2.54 ملم منحنية,ربيع محملة 5 دبوس Pogo رابط,5 دبوس بوجو رابط الزاوية اليمنى,Spring Loaded 5 Pin Pogo Connector,5 Pin Pogo Connector Right Angle |
||

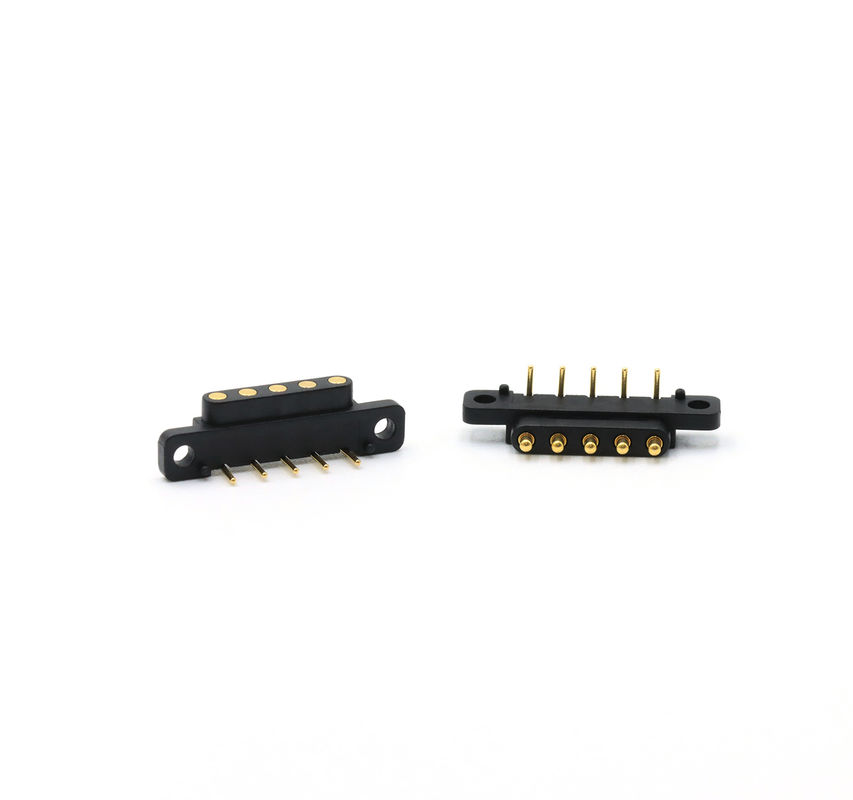

2.54ملم مساحة 5pin منحني الربيع محملة بوجو دبوس رابط الزاوية اليمنى SUS304.
الاتحاد الدقة الإلكترونية المحدودة ((UPE) هو المهنية المخصصةالمصنعفي رابط بما في ذلك POGO PIN، POGO PIN connectorمع مساكن,إنها واحدة من أكثر الشركات تنافسية في مجال الموصولات ذات الربيع في الصين.
نحن نقدم العديد من السلسلة من الاتصالات ذات الربيع المحملة دبوس الربيع المحملة، والاتصالات ذات الربيع المحملة هي نوع خاص من تكنولوجيا الاتصال.تم استخدام هذه التكنولوجيا الموثوق بها من قبل العديد من العملاء من الطراز العالمي وتطبيقها على العديد من أنواع المنتجات الإلكترونية، مثل الهواتف المحمولة، نظام تحديد المواقع، أجهزة الكمبيوتر المحمولة، أجهزة السمع، الساعات الذكية
يتم تصدير منتجاتنا أساسا إلى أوروبا والولايات المتحدة وكندا والدول الآسيوية المتقدمة والمناطق.
يحتوي رابط بوجو على 6 أجزاء: المضخة، البرميل، الربيع، الحبات السيراميكية، السكن، القبعة
|
اسم المنتج |
وصلة بوجو |
|
الدبوس |
5Pin |
|
النوع |
الزاوية اليمنى |
|
المواد |
خال من الرصاص C6801، النحاس C3602، SUS304، HTN الأسود |
| أنهي |
أوو بلاينغ، ني بلاينغ |
|
قوة الربيع |
80 غرام +/-20 غرام في حالة العمل |
|
عزم العمل |
1.2ملم |
|
سمك القزم الكامل |
1.4ملم |
|
الجهد |
12 فولت |
|
التيار الحالي |
3.0A ماكس |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
اختبار رش الملح |
48 ساعة |
|
الحزمة |
حقيبة بي إي داخل، الكرتون خارج أو حسب احتياجات عملائنا |
إمرأة بوغو دبوس رابط رسم سيze:
أداء معايير وصلة بوجو
|
اسم الأجزاء |
جدول أداء المعلمات |
|||
|
مواد البرميل |
النحاس |
النحاس البريليوم |
الفوسفور البرونز |
|
|
مادة المضخة |
النحاس |
النحاس البريليوم |
الفوسفور البرونز |
الفولاذ المقاوم للصدأ |
|
خيارات الربيع |
الـ (ستينل) |
سلك الموسيقى |
|
|
|
متطلبات الطلاء |
الذهب-أو
|
الفضة-Ag
|
البالاديوم النيكل (Pd-Ni) |
|
|
التيار المسموح به |
1A، 2A، 3A، 5A، 15A أو 30A (الهياكل المختلفة) |
|||
|
الجهد القياسي |
DC 12V 24V |
|||
|
مقاومة الاتصال |
30mΩ 50mΩ كحد أقصى (هدوء) |
|||
|
اختبار الحياة |
501000 دورة أقل 1000000 دورة أقصى |
|||
|
Rتدفق الحرارة. |
265 درجة، 4 ~ 5 ثانية |
|||
|
اختبار موثوقية POGO PIN |
||||
|
قوة الاحتفاظ |
عند الدراجة الاسمية 500±50 في الساعة،501000 دورة على الأقل |
|||
|
الرطوبة |
EIA-364-31،طريقة الاختبار II، الشرط A المختبر يضبط المرفقات للرطوبة النسبيةمن 90٪ إلى 95٪ RH ودرجة حرارة 40°C± 2°Cالرطوبة النسبية لمدة 96 ساعةأور. |
|||
|
مقاومة حرارة اللحام
|
EIA-364-56، الإجراء 5، المستوى 2 265°C+10/-0°Cلمدة 30 إلى 35 ثانية
|
|||
|
رذاذ الملح
|
EIA-364-26، شرط الاختبار B: المواد اللاصقة المتزاوجة مع 5 ± 1٪ من محلول الملح التركيز، 35+1°C/-2°Cلمدة 48 ساعة |
|||
|
اختبار قوة الربيع
|
إجراءات اختبار القوة العادية، 100 غرام ± 20 غرام في ارتفاع العمل
|
|||
|
عمر الحرارة
|
EIA-364-17، أسلوب الاختبار A، الشرط 4، شرط وقت الاختبار A وصلات إلى 85°C± 2°Cلمدة 96 ساعة |
|||
|
قابلية اللحام
|
EIA-364-52 انخفاض في 265±5°C، 60/40±5% Sn/pb لحام لمدة 4.0 ~ 5.0 ثانية |
|||
|
مقاومة الاتصال
|
EIA-364-23 قياس مقاومة الاتصال بتيار اختبار يبلغ 100 mA كحد أقصىو 20 ميلو فولت أقصى جهد |
|||
مزايا الاتصالات ذات الربيع UPE:
يوفر الموصولات ذات الربيع ، المعروفة عادة باسم دبوس الربيع أو دبوس البوجو ، العديد من المزايا:
الموثوقية:توفر دبوس UPE Pogo باستخدام تقنية CLIP اتصالًا كهربائيًا ثابتًا وموثوقًا به ، حتى في البيئات المعرضة للهزات والصدمات الميكانيكية.
تصميم صغير:حجمها الصغير يسمح لهم بالدخول في أماكن ضيقة، وهو أمر مثالي للأجهزة الإلكترونية الحديثة الصغيرة.
المرونة:يمكن أن تتكيف دبوس البوجو مع الاختلافات في السطح، مما يضمن اتصالًا مستقرًا حتى لو لم تكن أسطح التزاوج متواءمة تمامًا.
سهولة الاستخدام:إنها سهلة الاستخدام، مع تركيب بسيط وصيانة.
الصمود:وهي مصممة لتحمل دورات عديدة من الاتصال والفصل، مما يجعلها متينة للغاية
ميزتنا واختيارك:
.UPE المهنية مخصصة عالية التيار بوجو بن مع 15A-30A سلسلة، وقد تم إنتاجها بكميات كبيرة.
.طورت شركة UPE رابط دبوس بوجو 2pin-40pin للذكور والإناث معياري بطول 2.54mm مع SMT / DIP / Right Angle / Solder Cup.
.اختبار Pogo Pin Life حتى 1000000 دورة.
.جميع المنتجات يمكن أن تمر HF، RoHS REACH القياسية.
.100٪ تقرير الاختبار الكهربائي المقدمة قبل تسليم البضائع.
.تتوفر أشكال مختلفة حسب الطلب، بنية صغيرة وتيار كبير.
لماذا يختار العملاءالـ UPE?
1خدمة التخصيص المهنية
2القدرة على إنتاج عينات سريعة
3نظام مراقبة جودة صارم
4. التجهيز مع المكونات المستوردة
5معدات اختبار عالية الدقة
6إجراءات معقولة للسيطرة على التكاليف
بعض من المخصصة Pogo دبوس الموصولات للمرجعية:
مجال تطبيق المنتج:
التعبئة والشحن
أي سؤال، يرجى إرسالها إلىالاتحاد@upetech.net
