| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | VIC2750C / VIC2750D |
| الوثيقة: | VIC2750C.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | الموصلات الكهربائية المغناطيسية | المغناطيس: | NDFEB N52 |
|---|---|---|---|
| رقم PIN POGO: | خالية من الرصاص C6801 | صدَفَة: | خالية من الرصاص C6801 |
| ينبوع: | SUS 304 | السكن: | اللون الأبيض |
| اللون: | أسود | حاضِر: | 3A |
| الجهد: | 12 فولت | قوة الربيع: | 60g ± 10 |
| السكتة الدماغية العاملة: | 0.4 ملم | ستورك كاملة: | 0.6 ملم |
| مقاومة التواصل: | 50mΩ Max (PIN) | ||
| إبراز: | 3A الاتصالات الكهربائية المغناطيسية,الاتصالات الكهربائية المغناطيسية أبيض,عقدة الدبوس 8.0 ملم,Magnetic Electrical Connectors White,ogo Pin Connector 8.0mm |
||

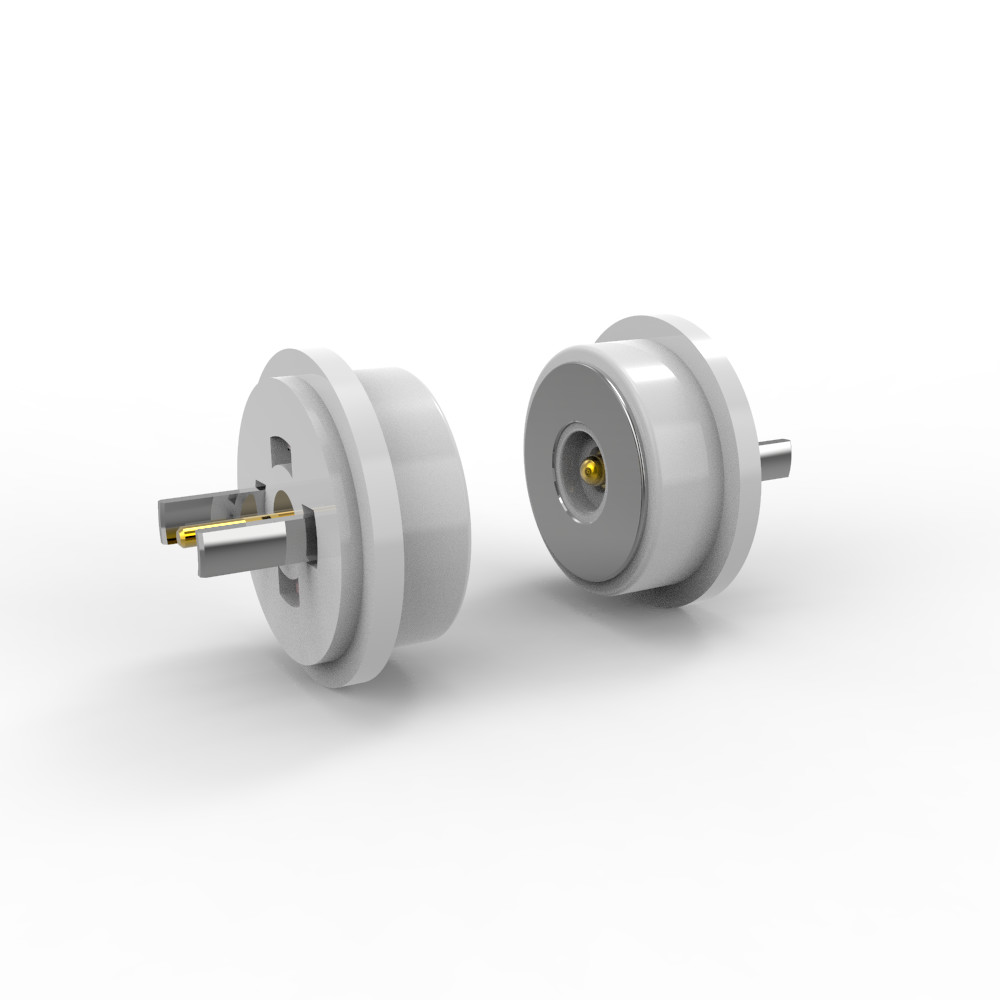

قطر 8.0 ملم الكهربائية بيضاء مستديرة المقابس مغناطيسية لجهاز إلكتروني
المواد:
المضخة: C6801 خالية من الرصاص ، مع طبقة 5U "Min Au أكثر من 60 ~ 100U"Ni ؛
البرميل:C6801 خال من الرصاص ، مع طبقة 5U" Min Au أكثر من 60 ~ 100U" Ni ؛
الربيع:SUS 304 طلاء 1U" Au؛
الحجرة: LCP أبيض + 30%GFUL94 V-0 ؛
قشرة: خالية من الرصاص C6801Ni المصفوفة
المغناطيس: NdFeB N52 Ni المصفوفة
ميكانيكية:
قوة الربيع: 60 غرام ± 10 غرام، عند ضربة عمل 0.4 ملم.
سمك الـ (ستورك) الكامل0.6ملم
العمر الميكانيكي: 50000 دورة دقيقة.
المواصفات الكهربائية
الجهد القياسي: 12 فولت DC.
التيار القياسي: 3.0A
مقاومة الاتصال: ≤50mΩ (مليومتر) لكل دبوس.
الاختبار:
تم اختبار 100% من الدوائر المفتوحة / قصيرة.
متوافقة مع ROHS / REACH (لا توجد مواد خطرة).
اختبار رش الملح: 48 ساعة (التحقق من صحة مقاومة التآكل).
وصف تطبيق المنتج ((لا يقتصر على ما يلي):
1لوحة PCB لللحام
2تشكيل وتغليف الأسلاك بعد لحامها
3يمكن إضافة محطة نقل لهذه اللوحة
4صناعة الصقيع بالحقن من القالب القابل للدخل
5يمكن ربط الأسلاك مباشرة
معايير الصلة المغناطيسية المستديرة:
|
الاسم |
رابط مغناطيسي مستدير |
|
قطرها |
8.0 ملم |
|
النوع |
ذكر/أنثى |
|
الدبوس |
2 دبوس أو مخصصة |
|
اللون |
أسود |
|
دبوس البوغو |
خال من الرصاص C6801 |
|
الربيع |
SUS304 |
|
قشرة |
خال من الرصاص C6801 |
|
مغناطيس |
NdFeB N52 تصفية الني |
|
السكن |
اللون الأبيض |
|
قوة الربيع |
60 غرام±10 غرام |
|
ضربة العمل |
0.4ملم |
|
سمك القزم الكامل |
0.6ملم |
|
الجهد |
12 فولت |
|
التيار الحالي |
3.0A |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
25°C إلى +80°C |
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني للصلة المغناطيسية الذكورية المستديرة
الرسم التقني للصلة المغناطيسية الإناثية المستديرة
تخطيط للوح الالكتروني الموصى به:
تسامح التخطيط: ± 0.05mm
مزايا الاتصالات المغناطيسية المستديرة
1.الارتباط بدون جهد
الامتصاص التلقائي يسمح بالارتباط السريع بدون أدوات؛ عملية سهلة الاستخدام.
2إزالة سهلة
الواجهة المغناطيسية تسمح بفصل سلس دون إجهاد جسدي
3- متانة عالية
يدعم 50,000~300,000 دورة التزاوج لتحقيق موثوقية طويلة الأجل.
4حماية قوية
تصميم مقاوم للماء والغبار مع تصنيف IP68 قابلة للتخصيص (النهاية الأنثوية).
5دعم التيار العالي
مقبضات 3A20A للشحن السريع والتطبيقات المكثفة من الطاقة.
6مقاومة التآكل العالية
يتحمل البيئات القاسية (تم اختبارها لمدة 48-120 ساعة في رذاذ الملح).
7عامل الشكل القابل للتخصيص
الأشكال المخصصة لتتناسب مع جمالية المنتج، وتعزيز جاذبية السوق.
8كشف التوجه الذكي
وضع المغناطيس + التصميم الهيكلي يضمن القطبية الصحيحة وحماية الدائرة.
9واجهة متعددة الوظائف
يدعم الطاقة والإشارة والفيديو والصوت والبيانات (مثل USB 2.0) ، وأكثر من ذلك.
10التنمية الفعالة من حيث التكلفة
وقت قيادة قصير وتكاليف القالب المنخفضة للتخصيص السريع
11إرسال إشارة عالي الجودة
أداء إشارة RF موثوق به (على سبيل المثال، متوافق مع معايير USB 2.0)
تطبيق منتجات الموصلات المغناطيسية:
1إلكترونيات المستهلك
الهواتف الذكية والأجهزة اللوحية: تستخدم بعض الأجهزة موصلات مغناطيسية لشحن / نقل البيانات.
أجهزة الكمبيوتر المحمولة: موصلات طاقة مغناطيسية
الأجهزة القابلة للارتداء: تستخدمها الساعات الذكية وأشرطة اللياقة البدنية للشحن.
2أجهزة الصوت
سماعات الأذن اللاسلكية: غالبًا ما تحتوي أغطية الشحن على موصلات مغناطيسية للتوافق.
سماعات الرأس: تستخدم بعض سماعات الرأس الراقية منافذ شحن مغناطيسية.
3الأجهزة الطبية
أجهزة السمع: شحن مغناطيسي للمصممات الصغيرة المقاومة للماء.
الشاشات القابلة للارتداء: اتصالات آمنة للمستشعرات الطبية.
4الصناعة والسيارات
الروبوتات: اتصالات الطاقة / البيانات السريعة للإفراج عن الأنظمة الوحيدة.
شحن الكهرباء الكهربائية: تستخدم بعض النماذج الأولية مكونات مغناطيسية للاتصال بسهولة.
5المنزل الذكي وIoT
مصابيح/مروحة مودولية: سهلة توصيل وصلات الطاقة المغناطيسية.
كاميرات المراقبة: شحن بسيط للنماذج التي تعمل بالبطاريات.
6الجيش والفضاء
وصلات مغناطيسية قوية للقطع السريع في البيئات القاسية
لماذا يجب أن تكون شركة "يو بي إي" شريكك؟
1النماذج الأولية السريعة (3-5 أيام للعينات)
●سرعة الوصول إلى السوق: تسريع عملية استجابة العينات بسرعة دورات تطوير المنتجات.
● الاختبار التكراري: يسمح بتحسينات سريعة في التصميم قبل الإنتاج الضخم.
● المزايا: مثالية لصناعات مثل صناعة السيارات أو الأجهزة الطبية أو الإلكترونية الاستهلاكية حيث الابتكار الحساس للوقت أمر بالغ الأهمية.
2فعالة من حيث التكلفة (أسعار MOQ تنافسية)
● الحد الأدنى من كميات الطلبات (MOQ): يقلل من التكاليف المسبقة للشركات الناشئة أو مجموعات صغيرة.
● القدرة على التوسع: يضمن التسعير المرن القدرة على التكلفة لكل من النماذج الأولية والطلبات الكبيرة.
●اقتراح القيمة: يوازن بين إنتاج عالي الجودة وحلول مناسبة للميزانية.
3ضمان الجودة (100% اختبار آلي)
●عدم وجود عيوب: يضمن التفتيش الآلي (على سبيل المثال ، البصري ، الكهربائي ، الميكانيكي) الموثوقية.
●التوافق: يزيل الخطأ البشري في الاختبارات الحرجة (مثل مقاومة اللمس، رش الملح، عمر الدورة).
●الامتثال: يلبي معايير الصناعة الصارمة (ROHS، REACH، درجة السيارات).
4إنتاج عالي التكنولوجيا وهندسة الدقة
● التصنيع المتقدم: معالجة CNC، الطابع الدقيق، والطلاء المجهري (على سبيل المثال، Au/Ni للاتصالات).
● الخبرة في المواد: إتقان المواد المتخصصة (LCP، SUS 304، مغناطيس NdFeB، النحاس الخالي من الرصاص).
●حلول محددة للتطبيق: مصممة خصيصا للمكونات المعقدة
كيفية وضع طلب رابط الكابل المغناطيسي
* حدد متطلباتك ((نوع المرفق، الكمية المطلوبة، المتطلبات المخصصة، المواصفات التقنية)
* التفاوض على الأسعار والشروط (قد تنطبق خصومات كبيرة).
* تأكيد تفاصيل الطلب (نوع الجهاز، الكمية، التخصيص).
* إجراء الدفع (من خلال PayPal أو التحويل المصرفي أو غيرها من الطرق الآمنة).
*تحقيق الشحن والجودة
تعقب الشحنة
*فحص المنتج عند الوصول لضمان الجودة
مدة الدفع:T/T، 50% إيداع، 50% رصيد
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
