| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | VIC2750A / VIC2750B |
| الوثيقة: | VIC2750A.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | موصل دبوس العاصمة | المغناطيس: | NDFEB N52 |
|---|---|---|---|
| POGO PIN/Shell: | خالية من الرصاص C6801 | ينبوع: | SUS 304 |
| اللون: | أسود | حاضِر: | 3A |
| الجهد: | 12 فولت | قوة الربيع: | 60g ± 10 |
| السكتة الدماغية العاملة: | 0.4 ملم | ستورك كاملة: | 0.6 ملم |
| مقاومة التواصل: | 50mΩ Max (PIN) | ||
| إبراز: | وصلة الدبوس المتردد عالية الاتصال,3A الاتصالات الذكرية الأنثوية,الموصلات الأنثوية الذكورية السوداء,3A Female Male Connectors,Female Male Connectors Black |
||

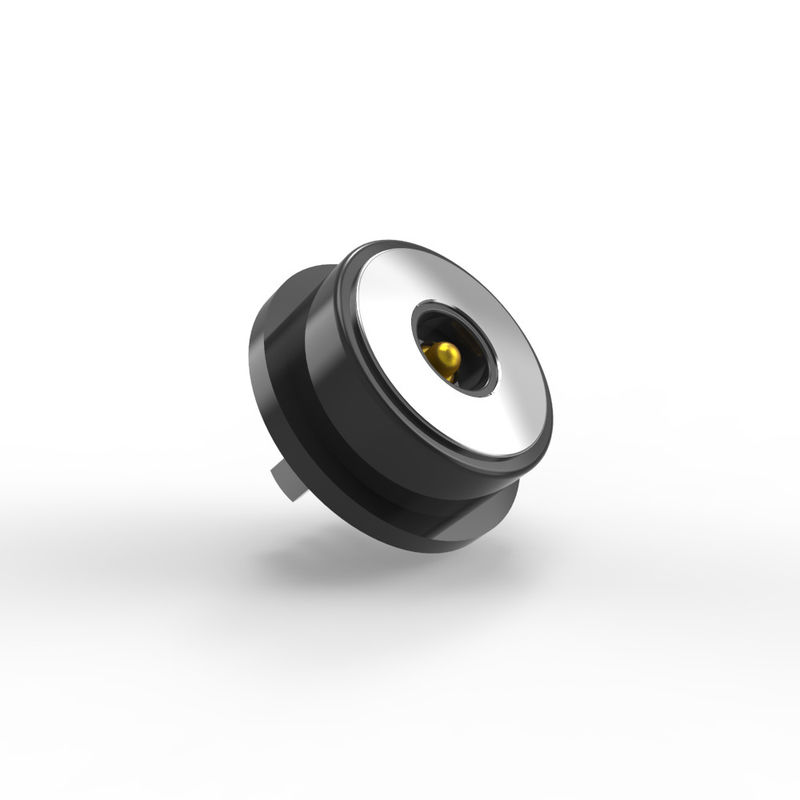

8.0mm قوة اتصال عالية DC ذكر امرأة رابط مغناطيسي للأجهزة الإلكترونية
المواد:
المضخة: C6801 خالية من الرصاص ، مع طبقة 5U "Min Au أكثر من 60 ~ 100U"Ni ؛
البرميل:C6801 خال من الرصاص ، مع طبقة 5U" Min Au أكثر من 60 ~ 100U" Ni ؛
الربيع:SUS 304 طلاء 1U" Au؛
الحجرة: أسود HTN + 30%GFUL94 V-0 ؛
قشرة: خالية من الرصاص C6801Ni المصفوفة
المغناطيس: NdFeB N52 Ni المصفوفة
ميكانيكية:
قوة الربيع: 60 غرام ± 10 غرام، عند ضربة عمل 0.4 ملم.
سمك الـ (ستورك) الكامل0.6ملم
العمر الميكانيكي: 50000 دورة دقيقة.
المواصفات الكهربائية
الجهد القياسي: 12 فولت DC.
التيار القياسي: 3.0A
مقاومة الاتصال: ≤50mΩ (مليومتر) لكل دبوس.
الاختبار:
تم اختبار 100% من الدوائر المفتوحة / قصيرة.
متوافقة مع ROHS / REACH (لا توجد مواد خطرة).
اختبار رش الملح: 48 ساعة (التحقق من صحة مقاومة التآكل).
وصف تطبيق المنتج ((لا يقتصر على ما يلي):
1لوحة PCB لللحام
2تشكيل وتغليف الأسلاك بعد لحامها
3يمكن إضافة محطة نقل لهذه اللوحة
4صناعة الصقيع بالحقن من القالب القابل للدخل
5يمكن ربط الأسلاك مباشرة
معايير الصلة المغناطيسية المستديرة:
|
الاسم |
رابط مغناطيسي مستدير |
|
قطرها |
8.0 ملم |
|
النوع |
ذكر/أنثى |
|
الدبوس |
2 دبوس أو مخصصة |
|
اللون |
أسود |
|
دبوس البوغو |
خال من الرصاص C6801 |
|
الربيع |
SUS304 |
|
قشرة |
خال من الرصاص C6801 |
|
مغناطيس |
NdFeB N52 تصفية الني |
|
السكن |
أسود HTN |
|
قوة الربيع |
60 غرام±10 غرام |
|
ضربة العمل |
0.4ملم |
|
سمك القزم الكامل |
0.6ملم |
|
الجهد |
12 فولت |
|
التيار الحالي |
3.0A |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
25°C إلى +80°C |
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني للصلة المغناطيسية الذكورية المستديرة
الرسم التقني للصلة المغناطيسية الإناثية المستديرة
تخطيط للوح الالكتروني الموصى به:
تسامح التخطيط: ± 0.05mm
مزايا الاتصالات المغناطيسية المستديرة
المدى الطويل من العمر: انخفاض في ارتداء المرفق (بدون إدخال مادي).
السلامة: ينفصل تحت الضغط، ومنع التلف.
الملاءمة: التزاوج السهل في العمى (التوافق الذاتي).
مقاومة الماء / الغبار: غالبا ما تستخدم في التصاميم المغلقة.
تطبيق منتجات الموصلات المغناطيسية:
1إلكترونيات المستهلك
الهواتف الذكية والأجهزة اللوحية: تستخدم بعض الأجهزة موصلات مغناطيسية لشحن / نقل البيانات.
أجهزة الكمبيوتر المحمولة: موصلات طاقة مغناطيسية
الأجهزة القابلة للارتداء: تستخدمها الساعات الذكية وأشرطة اللياقة البدنية للشحن.
2أجهزة الصوت
سماعات الأذن اللاسلكية: غالبًا ما تحتوي أغطية الشحن على موصلات مغناطيسية للتوافق.
سماعات الرأس: تستخدم بعض سماعات الرأس الراقية منافذ شحن مغناطيسية.
3الأجهزة الطبية
أجهزة السمع: شحن مغناطيسي للمصممات الصغيرة المقاومة للماء.
الشاشات القابلة للارتداء: اتصالات آمنة للمستشعرات الطبية.
4الصناعة والسيارات
الروبوتات: اتصالات الطاقة / البيانات السريعة للإفراج عن الأنظمة الوحيدة.
شحن الكهرباء الكهربائية: تستخدم بعض النماذج الأولية مكونات مغناطيسية للاتصال بسهولة.
5المنزل الذكي وIoT
مصابيح/مروحة مودولية: سهلة توصيل وصلات الطاقة المغناطيسية.
كاميرات المراقبة: شحن بسيط للنماذج التي تعمل بالبطاريات.
6الجيش والفضاء
وصلات مغناطيسية قوية للقطع السريع في البيئات القاسية
لماذا يجب أن تكون شركة "يو بي إي" شريكك؟
1النماذج الأولية السريعة (3-5 أيام للعينات)
●سرعة الوصول إلى السوق: تسريع عملية استجابة العينات بسرعة دورات تطوير المنتجات.
● الاختبار التكراري: يسمح بتحسينات سريعة في التصميم قبل الإنتاج الضخم.
● المزايا: مثالية لصناعات مثل صناعة السيارات أو الأجهزة الطبية أو الإلكترونية الاستهلاكية حيث الابتكار الحساس للوقت أمر بالغ الأهمية.
2فعالة من حيث التكلفة (أسعار MOQ تنافسية)
● الحد الأدنى من كميات الطلبات (MOQ): يقلل من التكاليف المسبقة للشركات الناشئة أو مجموعات صغيرة.
● القدرة على التوسع: يضمن التسعير المرن القدرة على التكلفة لكل من النماذج الأولية والطلبات الكبيرة.
●اقتراح القيمة: يوازن بين إنتاج عالي الجودة وحلول مناسبة للميزانية.
3ضمان الجودة (100% اختبار آلي)
●عدم وجود عيوب: يضمن التفتيش الآلي (على سبيل المثال ، البصري ، الكهربائي ، الميكانيكي) الموثوقية.
●التوافق: يزيل الخطأ البشري في الاختبارات الحرجة (مثل مقاومة اللمس، رش الملح، عمر الدورة).
●الامتثال: يلبي معايير الصناعة الصارمة (ROHS، REACH، درجة السيارات).
4إنتاج عالي التكنولوجيا وهندسة الدقة
● التصنيع المتقدم: معالجة CNC، الطابع الدقيق، والطلاء المجهري (على سبيل المثال، Au/Ni للاتصالات).
● الخبرة في المواد: إتقان المواد المتخصصة (LCP، SUS 304، مغناطيس NdFeB، النحاس الخالي من الرصاص).
●حلول محددة للتطبيق: مصممة خصيصا للمكونات المعقدة
كيفية وضع طلب رابط الكابل المغناطيسي
* حدد متطلباتك ((نوع المرفق، الكمية المطلوبة، المتطلبات المخصصة، المواصفات التقنية)
* التفاوض على الأسعار والشروط (قد تنطبق خصومات كبيرة).
* تأكيد تفاصيل الطلب (نوع الجهاز، الكمية، التخصيص).
* إجراء الدفع (من خلال PayPal أو التحويل المصرفي أو غيرها من الطرق الآمنة).
*تحقيق الشحن والجودة
تعقب الشحنة
*فحص المنتج عند الوصول لضمان الجودة
مدة الدفع:T/T، 50% إيداع، 50% رصيد
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
