| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | VIC2500A / VIC2500B |
| الوثيقة: | VIC2500A.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | موصل مغناطيسي مستدير | المغناطيس: | NDFEB N52 |
|---|---|---|---|
| رقم PIN POGO: | خالية من الرصاص C6801 | ينبوع: | SUS 304 |
| صدَفَة: | خالية من الرصاص C6801 | اللون: | أسود |
| حاضِر: | 3A | الجهد: | 12 فولت |
| قوة الربيع: | 60g ± 10 | السكتة الدماغية العاملة: | 1.0 ملم |
| ستورك كاملة: | 1.2 ملم | مقاومة التواصل: | 50mΩ Max (PIN) |
| إبراز: | وصلة مغناطيسية مستديرة HTN,رابط مغناطيسي مستدير أسود,المرفق الكهربائي المحمّل بالربيع 3A,Round Magnetic Connector Black,Spring Loaded Electrical Connector 3A |
||

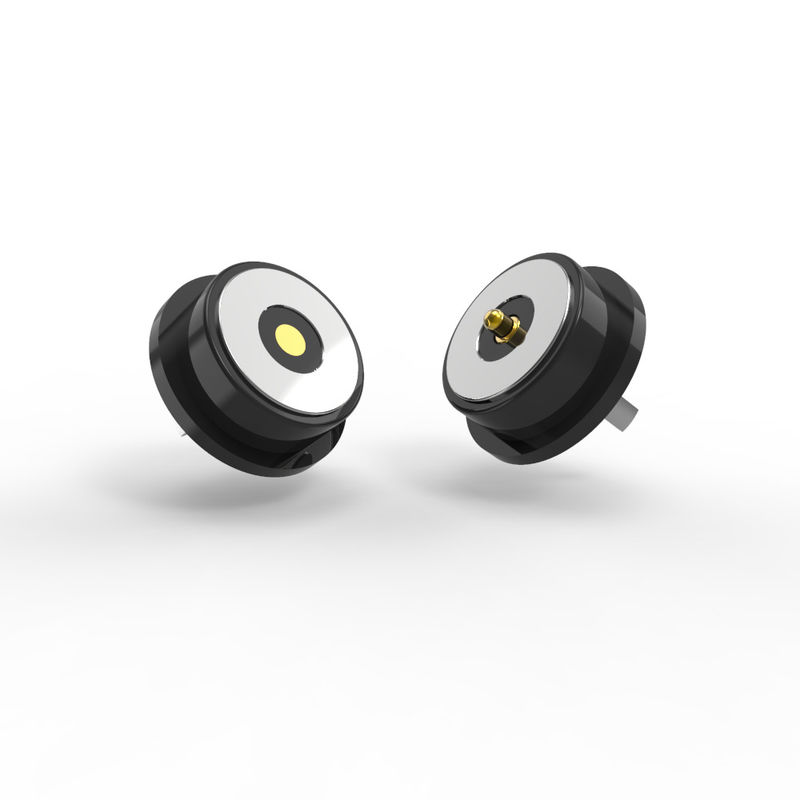

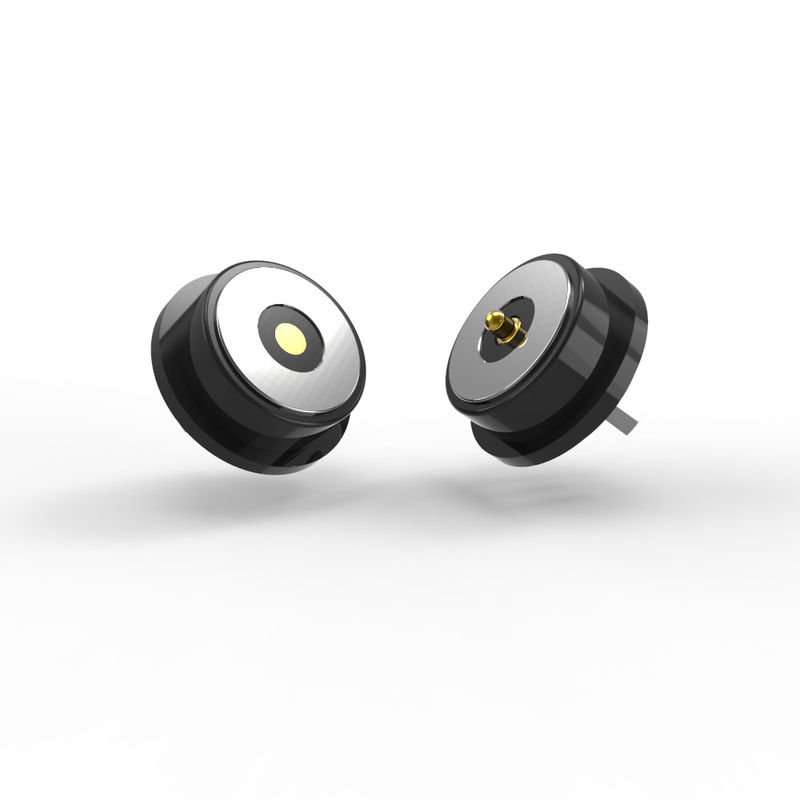

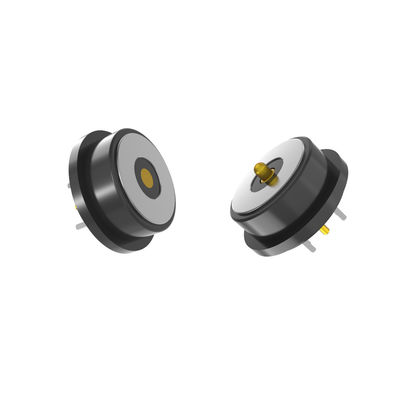

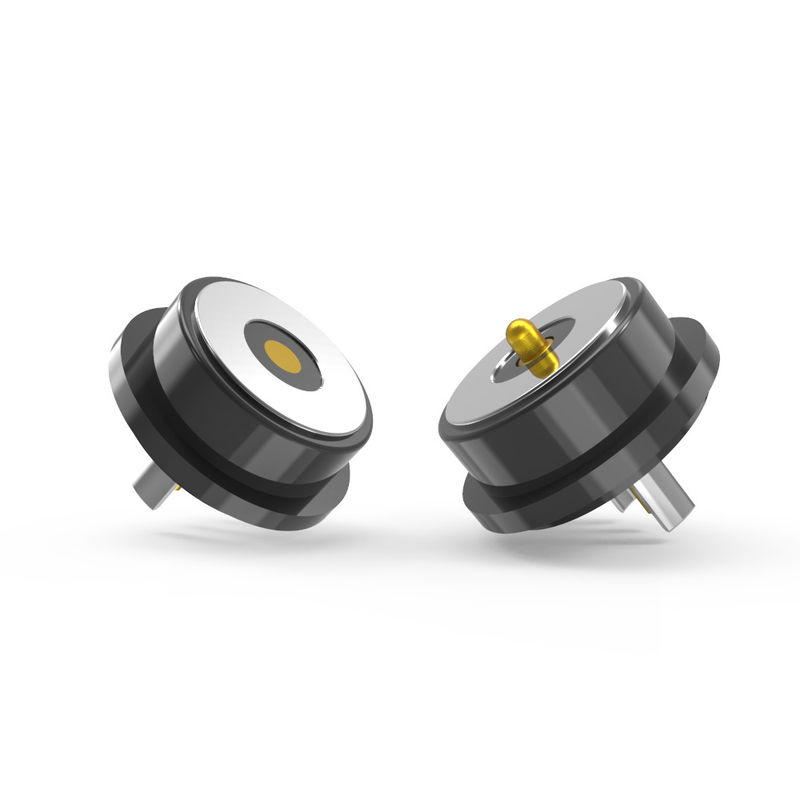

HTN أسود OD8.0mm 2pin ربيع محملة بوجو دبوس محول مغناطيسي
المواد:
المضخة: C6801 خالية من الرصاص ، مع طبقة 5U "Min Au أكثر من 60 ~ 100U"Ni ؛
البرميل:C6801 خال من الرصاص ، مع طبقة 5U" Min Au أكثر من 60 ~ 100U" Ni ؛
الربيع:SUS 304 طلاء 1U" Au؛
الحجرة: أسود LCP + 30%GFUL94 V-0 ؛
قشرة: خالية من الرصاص C6801Ni المصفوفة
المغناطيس: NdFeB N52 Ni المصفوفة
ميكانيكية:
قوة الربيع: 60g±10g، عند ضربة عمل 1.0mm.
سمك الـ (ستورك) الكامل1.2ملم
العمر الميكانيكي: 50000 دورة دقيقة.
المواصفات الكهربائية
الجهد القياسي: 12 فولت DC.
التيار القياسي: 3.0A
مقاومة الاتصال: ≤50mΩ (مليومتر) لكل دبوس.
الاختبار:
تم اختبار 100% من الدوائر المفتوحة / قصيرة.
متوافقة مع ROHS / REACH (لا توجد مواد خطرة).
اختبار رش الملح: 48 ساعة (التحقق من صحة مقاومة التآكل).
وصف تطبيق المنتج ((لا يقتصر على ما يلي):
1لوحة PCB لللحام
2تشكيل وتغليف الأسلاك بعد لحامها
3يمكن إضافة محطة نقل لهذه اللوحة
4صناعة الصقيع بالحقن من القالب القابل للدخل
5يمكن ربط الأسلاك مباشرة
معايير الصلة المغناطيسية المستديرة:
|
الاسم |
رابط مغناطيسي مستدير |
|
قطرها |
8.0 ملم |
|
النوع |
ذكر/أنثى |
|
الدبوس |
2 دبوس أو مخصصة |
|
اللون |
أسود |
|
دبوس البوغو |
خال من الرصاص C6801 |
|
الربيع |
SUS304 |
|
قشرة |
خال من الرصاص C6801 |
|
مغناطيس |
NdFeB N52 تصفية الني |
|
قوة الربيع |
60 غرام±10 غرام |
|
ضربة العمل |
1.0 ملم |
|
سمك القزم الكامل |
1.2ملم |
|
الجهد |
12 فولت |
|
التيار الحالي |
3.0A |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
25°C إلى +80°C |
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني للصلة المغناطيسية الذكورية المستديرة
الرسم التقني للصلة المغناطيسية الإناثية المستديرة
تخطيط للوح الالكتروني الموصى به:
تسامح التخطيط: ± 0.05mm
مزايا الجهاز المغناطيسي:
1) تجربة الامتصاص التلقائي المتصلة؛ عملية سهلة؛
2) يستخدم واجهة مغناطيسية لإزالة الجهاز بسهولة.
3) دورة حياة عالية. يدعم 50،000-300،000 مرة حياة إعادة الارتباط؛
4)من السهل تخصيص تصميم مضاد للماء، والأنثى يمكن أن تحقق مقاومة للغبار والماء (IP68) ؛
5)دعم التيار العالي (3A-20A) ، إعادة الشحن أسرع.
6)درجة التآكل الممتازة (48H-120H) تلبي البيئات القاسية.
8) الشكل مخصص لتلبية مطابقة شكل المنتج، وتحسين نقطة بيع المنتج؛
9)وضع المغناطيس، واستخدام المغناطيسات والبنية لحماية الدوائر المزدوجة
التوجيه ((هو موجه للمستخدم وسهل الاستخدام)
10) قابلية التوسع الممتازة، يمكن تحقيق ((كشف إشارة الطاقة الفيديو الصوت جاك الخ) ؛
11) وقت التطوير قصير ، والقالب منخفض التكلفة للتخصيص ؛
12) توفير إشارة موثوقة إشارة RF عالية.0
تطبيق منتجات الموصلات المغناطيسية:
1الأجهزة القابلة للارتداء، ومعدات تحديد الموقع الذكية، وأشرطة اليد الذكية للأطفال، والساعات الذكية، والهواتف المحمولة القابلة للارتداء، وأجهزة سماع بلوتوث، وما إلى ذلك) كابلات البيانات، وكابلات الشحن،وصلة نهاية سلك الشريط المغناطيسي
2المعدات الطبية،المعدات اللاسلكية،معدات اتصالات البيانات،معدات الاتصالات،المعدات الآلية والصناعية،المعدات السمعية والبصرية
3الطيران والفضاء الإلكتروني والاتصالات العسكرية
4معدات السيارات وملاحة السيارات واختبار وقياس
5إلكترونيات المستهلك ((الهواتف المحمولة، أجهزة الكمبيوتر اللوحية، سماعات Bluetooth، الكاميرا، الساعة، المنتجات الإلكترونية المتنقلة للمستهلكين والعديد من المجالات الإلكترونية الأخرى.)
لماذا يجب أن تكون شركة "يو بي إي" شريكك؟
1النماذج الأولية السريعة (3-5 أيام للعينات)
●سرعة الوصول إلى السوق: تسريع عملية استجابة العينات بسرعة دورات تطوير المنتجات.
● الاختبار التكراري: يسمح بتحسينات سريعة في التصميم قبل الإنتاج الضخم.
● المزايا: مثالية لصناعات مثل صناعة السيارات أو الأجهزة الطبية أو الإلكترونية الاستهلاكية حيث الابتكار الحساس للوقت أمر بالغ الأهمية.
2فعالة من حيث التكلفة (أسعار MOQ تنافسية)
● الحد الأدنى من كميات الطلبات (MOQ): يقلل من التكاليف المسبقة للشركات الناشئة أو مجموعات صغيرة.
● القدرة على التوسع: يضمن التسعير المرن القدرة على التكلفة لكل من النماذج الأولية والطلبات الكبيرة.
●اقتراح القيمة: يوازن بين إنتاج عالي الجودة وحلول مناسبة للميزانية.
3ضمان الجودة (100% اختبار آلي)
●عدم وجود عيوب: يضمن التفتيش الآلي (على سبيل المثال ، البصري ، الكهربائي ، الميكانيكي) الموثوقية.
●التوافق: يزيل الخطأ البشري في الاختبارات الحرجة (مثل مقاومة اللمس، رش الملح، عمر الدورة).
●الامتثال: يلبي معايير الصناعة الصارمة (ROHS، REACH، درجة السيارات).
4إنتاج عالي التكنولوجيا وهندسة الدقة
● التصنيع المتقدم: معالجة CNC، الطابع الدقيق، والطلاء المجهري (على سبيل المثال، Au/Ni للاتصالات).
● الخبرة في المواد: إتقان المواد المتخصصة (LCP، SUS 304، مغناطيس NdFeB، النحاس الخالي من الرصاص).
●حلول محددة للتطبيق: مصممة خصيصا للمكونات المعقدة
كيفية وضع طلب رابط الكابل المغناطيسي
* حدد متطلباتك ((نوع المرفق، الكمية المطلوبة، المتطلبات المخصصة، المواصفات التقنية)
* التفاوض على الأسعار والشروط (قد تنطبق خصومات كبيرة).
* تأكيد تفاصيل الطلب (نوع الجهاز، الكمية، التخصيص).
* إجراء الدفع (من خلال PayPal أو التحويل المصرفي أو غيرها من الطرق الآمنة).
*تحقيق الشحن والجودة
تعقب الشحنة
*فحص المنتج عند الوصول لضمان الجودة
مدة الدفع:T/T، 50% إيداع، 50% رصيد
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
