| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | RC-1173-A05-11 |
| الوثيقة: | RC-1173-A05-11.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | رابط الكابل المغناطيسي | المواد: | PVC ، Brass ، NDFEB N52 |
|---|---|---|---|
| قوة الربيع: | 35g ± 5g | سمك القزم العامل: | 0.85 ملم |
| حاضِر: | 1.5أ | فولاتج: | 5 فولت |
| طول الكابل: | 300 ملم | اللون: | أسود |
| تجربة بخاخ الملح: | 48 ساعة | الحياة الميكانيكية: | 10000 دورة دقيقة |
| مقاومة التواصل: | 50mΩ Max (PIN) | ||
| إبراز: | رابط كابل مغناطيسي 5 دبوس,ربط الكابل المغناطيسي 2.54 ملم,أجهزة توصيل الأسلاك المحملة بالربيع مخصصة,Magnetic Cable Connector 2.54mm Pitch,Spring Loaded Wire Connectors Customized |
||

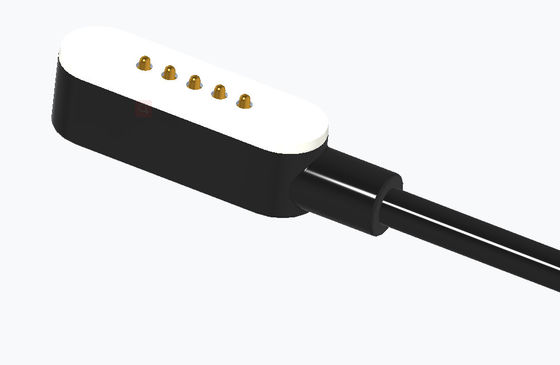

2.54ملم مساحة الذكور 5pin ربيع محملة بوجو دبوس الكابل المغناطيسي
- المواد والطلاء متوافق مع معايير ROHS و REACH
ميكانيكية:
- قوة الاتصال: 35 غرام ± 5 غرام عند 0.85 ملم من القزم العامل
العمر الميكانيكي: 10000 دورة (الحد الأدنى)
الكهربائية:
الجهد الاسمي:DC5Vالجهد الاسمي:1.5Aماكس
- مقاومة الاتصال: ≤50mΩ (مليومتر)
USB20: USB/AM النوع المتكامل (مع حماية 5V 2A من الحمل الزائد والدائرة القصيرة)
مواد العفن الداخلية: PE
معايير توصيلات الكابلات المغناطيسية الذكور ذات 5 دبوس:
|
الاسم |
رابط كابل مغناطيسي 5Pin |
|
النوع |
ذكر |
|
الدبوس |
5 دبوس أو مخصصة |
|
أسلاك |
مادة بي.في.سي |
|
طول المنتج |
300ملم |
|
اللون |
أسود |
|
دبوس البوغو |
النحاس |
|
مغناطيس |
NdFeB N52 تصفية الني |
|
قوة الربيع |
35 غرام±5g، عند 0.85(م.م) قردة عاملة |
|
الحياة الميكانيكية |
10000 دورة دقيقة |
|
التيار الحالي |
1.50AMax |
|
الجهد |
5 فولت متزامن |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
25°C إلى +80°C |
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني لموصول الكابل المغناطيسي 5Pin
عقدة الاتصال للكابلات المغناطيسية ذات 5 نقاط
عرض العبوة:
مزايا الجهاز المغناطيسي:
● تخصيص تجربة اتصال الامتصاص التلقائي؛
● مكافحة السقوط الإنسانية: من السهل إزالتها من واجهة الشحن ، وليس من السهل إزالة الجهاز.
●مدة الحياة: تصل إلى 100000-200000 دورة؛
● التصميم المقاوم للماء: يمكن أن تكون الطرف الأنثوي من الجهاز مقاومة للغبار والماء (IPX8) ؛
● وقت الشحن السريع: تصميم رابط المغناطيس 5A-10A يتحمل نقل التيار الكبير.
● يمكن مطابقة مظهر المرفق المغناطيسي وفقًا لتصميم جهاز تطبيق العميل.
● تصميم هيكل المنتج المضاد للدوائر القصيرة والثابت؛
●تحقيق نقل إشارة عالية التردد، يمكن أن تحل محل إشارة USB2.0 HDMI 1.3 التقليدية
تستخدم منتجات الموصلات المغناطيسية على نطاق واسع في مختلف الصناعات بسبب ملاءمتها وموثوقيتها وقدرتها على منع الأضرار الناجمة عن السحب العرضي. فيما يلي بعض التطبيقات الشائعة:
1إلكترونيات المستهلك
●الهواتف الذكية والأجهزة اللوحية: تستخدم للشحن (على سبيل المثال ، MagSafe للأجهزة iPhone ، ومحولات الشحن المغناطيسية).
●المواد القابلة للارتداء: الساعات الذكية، سماعات الأذن اللاسلكية (مثل شاحن Apple Watch).
●أجهزة الكمبيوتر المحمولة والاكسسوارات: منافذ الشحن المغناطيسية (موصولات ماك بوك ماج سيف القديمة).
2الأجهزة الطبية
●أجهزة مراقبة صحية قابلة للارتداء: رقائق الكركج، أجهزة مراقبة الجلوكوز.
●أدوات جراحية وتشخيصية: اتصالات آمنة وسرعة القطع للطاقة والبيانات.
●أجهزة السمع: حلول الشحن المغناطيسي.
3الصناعة والسيارات
●أجهزة استشعار وتشخيص السيارات: معدات اختبار سهلة الاتصال.
●الروبوتات والطائرات بدون طيار: نقل الطاقة والبيانات الآمن مع سلامة الإفراج السريع.
●أنظمة إضاءة LED: موصلات طاقة مغناطيسية وحدات.
4المعدات البحرية والخارجية
●أجهزة مقاومة للماء: شحن مغناطيسي للأجهزة الإلكترونية الصلبة (تجنب تآكل الموانئ).
●الغوص والمعدات العسكرية: اتصالات آمنة في البيئات القاسية.
5إنترنت الأشياء وأجهزة المنزل الذكية
●أقفال و كاميرات ذكية: اتصالات كهرباء مقاومة للتلاعب
●الأجهزة الوحيدة: أجهزة الطرفية سهلة الارتباط (مثل أجهزة المطبخ المغناطيسية).
6الطاقة وأدوات الطاقة
●حزم البطارية: اتصالات مغناطيسية سريعة للتبادل للأدوات والطائرات بدون طيار.
●الألواح الشمسية: أجهزة توصيل مغناطيسية سهلة التثبيت.
لماذا يجب أن تكون شركة "يو بي إي" شريكك؟
1النماذج الأولية السريعة (3-5 أيام للعينات)
●سرعة الوصول إلى السوق: تسريع عملية استجابة العينات بسرعة دورات تطوير المنتجات.
● الاختبار التكراري: يسمح بتحسينات سريعة في التصميم قبل الإنتاج الضخم.
● المزايا: مثالية لصناعات مثل صناعة السيارات أو الأجهزة الطبية أو الإلكترونية الاستهلاكية حيث الابتكار الحساس للوقت أمر بالغ الأهمية.
2فعالة من حيث التكلفة (أسعار MOQ تنافسية)
● الحد الأدنى من كميات الطلبات (MOQ): يقلل من التكاليف المسبقة للشركات الناشئة أو مجموعات صغيرة.
● القدرة على التوسع: يضمن التسعير المرن القدرة على التكلفة لكل من النماذج الأولية والطلبات الكبيرة.
●اقتراح القيمة: يوازن بين إنتاج عالي الجودة وحلول مناسبة للميزانية.
3ضمان الجودة (100% اختبار آلي)
●عدم وجود عيوب: يضمن التفتيش الآلي (على سبيل المثال ، البصري ، الكهربائي ، الميكانيكي) الموثوقية.
●التوافق: يزيل الخطأ البشري في الاختبارات الحرجة (مثل مقاومة اللمس، رش الملح، عمر الدورة).
●الامتثال: يلبي معايير الصناعة الصارمة (ROHS، REACH، درجة السيارات).
4إنتاج عالي التكنولوجيا وهندسة الدقة
● التصنيع المتقدم: معالجة CNC، الطابع الدقيق، والطلاء المجهري (على سبيل المثال، Au/Ni للاتصالات).
● الخبرة في المواد: إتقان المواد المتخصصة (LCP، SUS 304، مغناطيس NdFeB، النحاس الخالي من الرصاص).
●حلول محددة للتطبيق: مصممة خصيصا للمكونات المعقدة
كيفية وضع طلب رابط الكابل المغناطيسي
* حدد متطلباتك ((نوع المرفق، الكمية المطلوبة، المتطلبات المخصصة، المواصفات التقنية)
* التفاوض على الأسعار والشروط (قد تنطبق خصومات كبيرة).
* تأكيد تفاصيل الطلب (نوع الجهاز، الكمية، التخصيص).
* إجراء الدفع (من خلال PayPal أو التحويل المصرفي أو غيرها من الطرق الآمنة).
*تحقيق الشحن والجودة
تعقب الشحنة
*فحص المنتج عند الوصول لضمان الجودة
مدة الدفع:T/T، 50% إيداع، 50% رصيد
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
البحرية
أي سؤال، يرجى إرسالها إلىالاتحاد@upetech.net
