| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | RC-1138-A05-11 / RM-1138-B05-21 |
| الوثيقة: | RC-1138-A05-11.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | الموصل المغناطيسي DC | المواد: | TPE ، نحاس ، NDFEB N52 |
|---|---|---|---|
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 0.8 مم |
| حاضِر: | 5.0A | فولاتج: | 12 فولت |
| طول الكابل: | 70ملم | اللون: | أسود |
| تجربة بخاخ الملح: | 24 ساعة | الحياة الميكانيكية: | 10000 دورة دقيقة |
| مقاومة التواصل: | 50mΩ Max (PIN) | ||
| إبراز: | رابط مغناطيسي متزامن 12 فولت,رابط مغناطيسي متواصل 5A,رابط كابل ذكر أنثى 5 دبوس,5A DC Magnetic Connector,5 Pin Male Female Cable Connector |
||

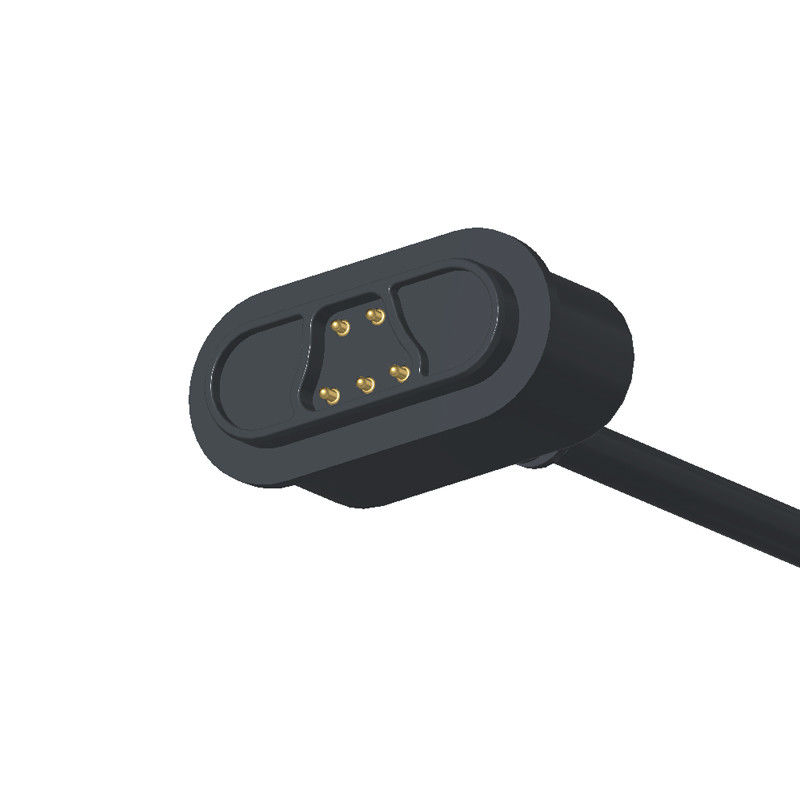

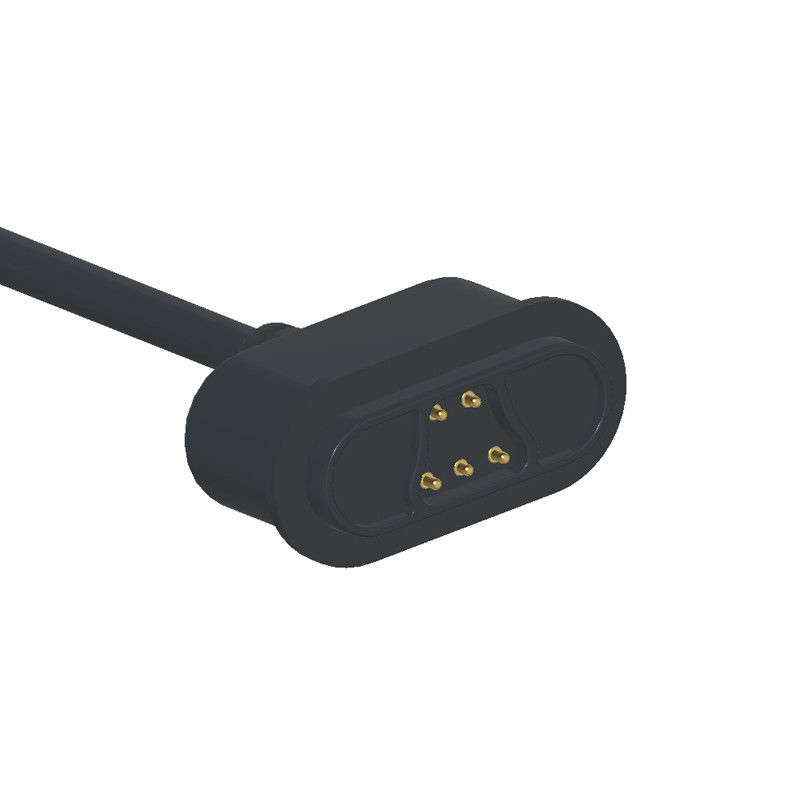

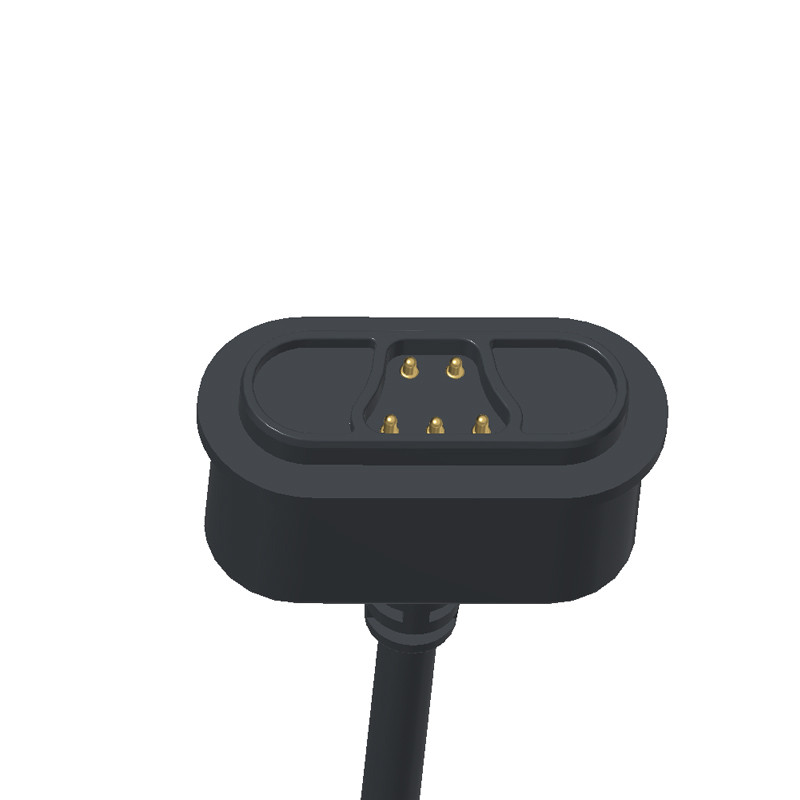

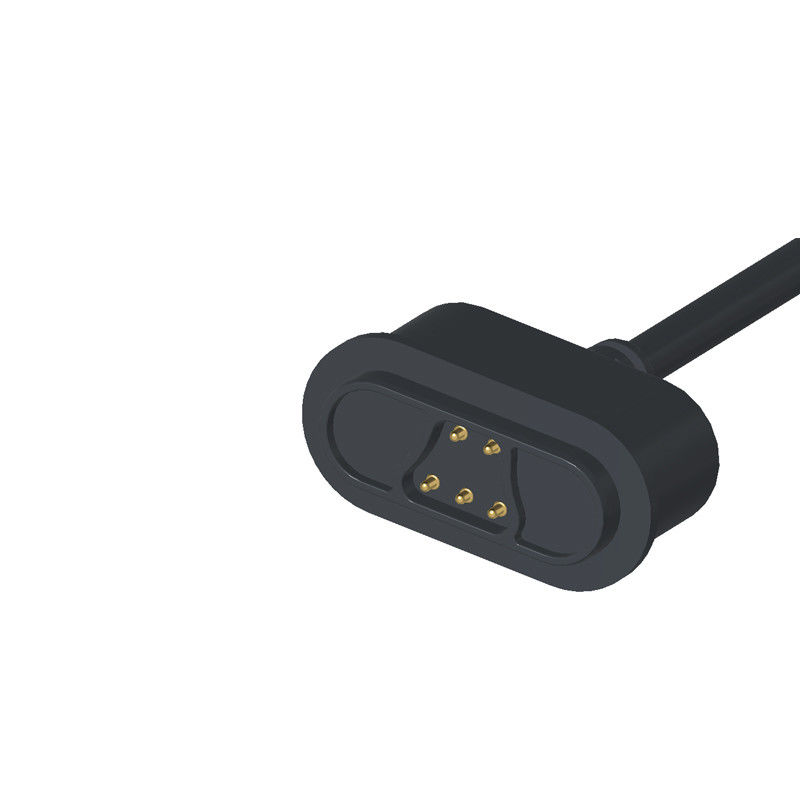

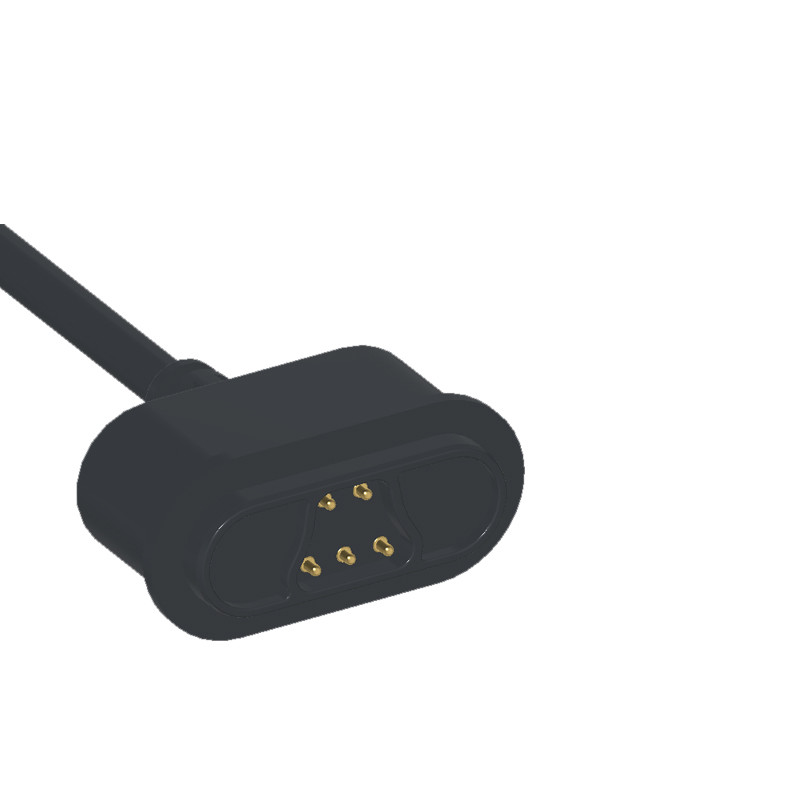

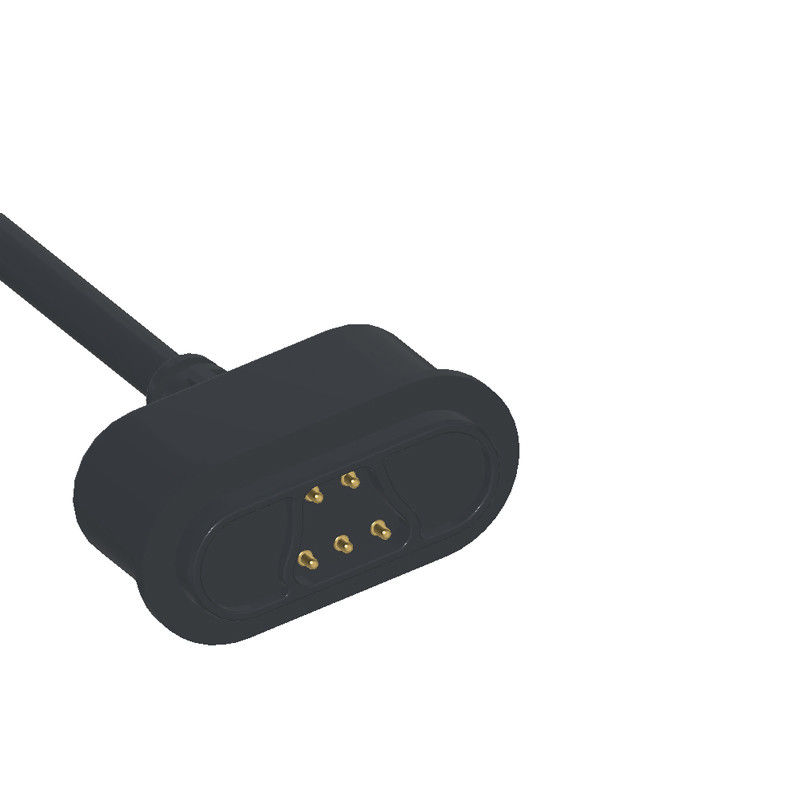

رابط كابل مغناطيسي ذكر وكونكتور مغناطيسي أنثى
رابط الكابلات المغناطيسية والاتصال المغناطيسي الأنثوي جميع المواد تتوافق مع RoHS و REACH
جميع موصلات الكابلات المغناطيسية اجتازت 100% اختبار الدائرة القصيرة والمفتوحة
ميكانيكية:
البين 1/3:
- قوة الاتصال: 80 غرام ± 20 غرام عند 1.
- اختبار الحياة: 10000 دورة
البين 2/4/5:
- قوة الاتصال:80g±20g عند 0.8mm عمل القزم
-اختبار الحياة:10،000 دورة
الكهربائية:
- الجهد الاسمي:DC 12V ؛ الجهد الاسمي: 5A Max.
- مقاومة الاتصال من دبوس الربيع: 50 مليون أوم ماكس.
الأداء البيئي:
درجة حرارة التشغيل: -25°C إلى +80°C
رذاذ الملح: 24 ساعة
5Pin الموصلات الكابل المغناطيسية الذكور والمعيار الموصول المغناطيسية الإناث:
|
الاسم |
رابط كابل مغناطيسي 5Pin |
|
النوع |
الذكر والأنثى |
|
الدبوس |
5 دبوس أو مخصصة |
|
كابل |
الـ TPE |
|
طول الكابل |
70ملم |
|
اللون |
أسود |
|
(بوجو)قطع الدوار |
النحاس |
|
مغناطيس |
NdFeB N52 تصفية الني |
|
قوة الربيع |
80g±20g، في 0.8(م.م) قردة عاملة |
|
الحياة الميكانيكية |
10000 دورة دقيقة |
|
التيار الحالي |
5.0AMax |
|
الجهد |
12 فولت DC |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
درجة حرارة العملية |
25°C إلى +80°C |
|
اختبار رش الملح |
24 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
الرسم التقني لمصلح الكابل المغناطيسي الذكر ذو 5 دبوس

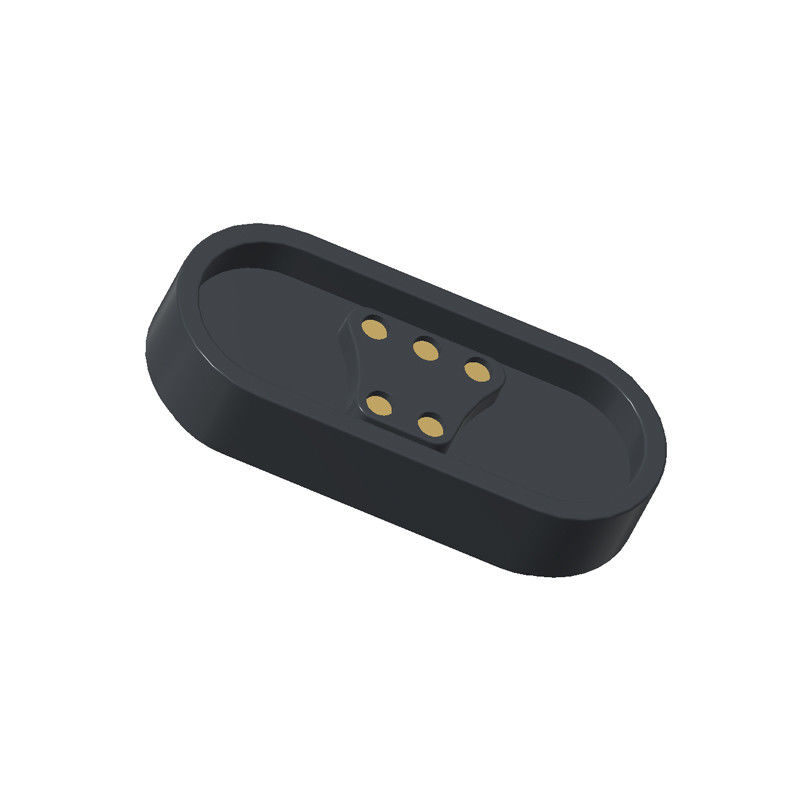

الرسم التقني للواصلة المغناطيسية الأنثوية ذات 5 دبوس

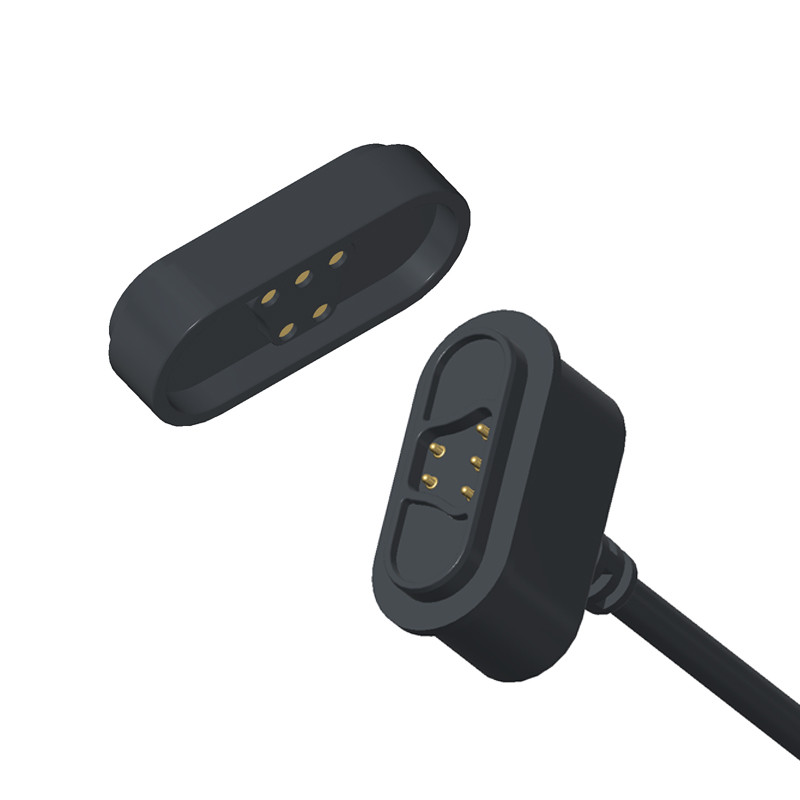

ربط الكابل المغناطيسي الذكر
نظرة إمرأة متفجرة
عرض العبوة:
مزايا الجهاز المغناطيسي:
● تخصيص تجربة اتصال الامتصاص التلقائي؛
● مكافحة السقوط الإنسانية: من السهل إزالتها من واجهة الشحن ، وليس من السهل إزالة الجهاز.
●مدة الحياة: تصل إلى 100000-200000 دورة؛
● التصميم المقاوم للماء: يمكن أن تكون الطرف الأنثوي من الجهاز مقاومة للغبار والماء (IPX8) ؛
● وقت الشحن السريع: تصميم رابط المغناطيس 5A-10A يتحمل نقل التيار الكبير.
● يمكن مطابقة مظهر المرفق المغناطيسي وفقًا لتصميم جهاز تطبيق العميل.
● تصميم هيكل المنتج المضاد للدوائر القصيرة والثابت؛
●تحقيق نقل إشارة عالية التردد، يمكن أن تحل محل إشارة USB2.0 HDMI 1.3 التقليدية
تطبيق منتجات الموصلات المغناطيسية:
1الأجهزة القابلة للارتداء، ومعدات تحديد الموقع الذكية، وأشرطة اليد الذكية للأطفال، والساعات الذكية، والهواتف المحمولة القابلة للارتداء، وأجهزة سماع بلوتوث، وما إلى ذلك) كابلات البيانات، وكابلات الشحن،وصلة نهاية سلك الشريط المغناطيسي
2المعدات الطبية،المعدات اللاسلكية،معدات اتصالات البيانات،معدات الاتصالات،المعدات الآلية والصناعية،المعدات السمعية والبصرية
3الطيران والفضاء الإلكتروني والاتصالات العسكرية
4معدات السيارات وملاحة السيارات واختبار وقياس
5إلكترونيات المستهلك ((الهواتف المحمولة، أجهزة الكمبيوتر اللوحية، سماعات Bluetooth، الكاميرا، الساعة، المنتجات الإلكترونية المتنقلة للمستهلكين والعديد من المجالات الإلكترونية الأخرى.)
لماذا يجب أن تكون شركة "يو بي إي" شريكك؟
1خبرة متخصصة في الاتصالات المغناطيسية
●تركيز على البحث والتطوير: تمتلك شركة UPE خبرة متخصصة في الموصات المغناطيسية
● التخصيص: يمكن لـ UPE تخصيص قوة المغناطيس ، والطلاء (الذهب / النيكل لمقاومة ≤ 50mΩ) ، ومواد السكن (PBT أسود / نايلون) لاحتياجاتك.
2. متانة عالية ومتوافقة
● 10,000+ دورة مضمونة: من المحتمل أن تخضع أجهزة الاتصال الخاصة بهم لاختبارات صارمة لتلبية متطلبات حياتك الميكانيكية.
●الشهادات: متوافقة مع معايير UL أو RoHS التي تعتبر حاسمة بالنسبة لأسواق المستهلكين/الأدوية.
3التصنيع التنافسي
● أدوات فعالة من حيث التكلفة: قد تقدم شركة UPE MOQs منخفضة (على سبيل المثال، 1K ¢ 5K وحدة) بأسعار تنافسية للحزم الصغيرة والمتوسطة.
● مراقبة الجودة: اختبار داخلي لمقاومة اللمس، قوة السحب، والحمل الحالي لضمان الموثوقية.
4نموذج أولي سريع ودعم
● عينات ثلاثية الأبعاد في أيام: النماذج الأولية السريعة للتحقق من التلاءم / الوظيفة
● دعم الهندسة: المساعدة في تحسين البينات، ودرع EMI، أو مقاومة المياه (IP68).
كيفية وضع طلب رابط الكابل المغناطيسي
* حدد متطلباتك ((نوع المرفق، الكمية المطلوبة، المتطلبات المخصصة، المواصفات التقنية)
* التفاوض على الأسعار والشروط (قد تنطبق خصومات كبيرة).
* تأكيد تفاصيل الطلب (نوع الجهاز، الكمية، التخصيص).
* إجراء الدفع (من خلال PayPal أو التحويل المصرفي أو غيرها من الطرق الآمنة).
*تحقيق الشحن والجودة
تعقب الشحنة
*فحص المنتج عند الوصول لضمان الجودة
مدة الدفع:T/T، 50% إيداع، 50% رصيد
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
