| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9002 |
| رقم الموديل: | VID0404A / VIC0450B |
| الوثيقة: | VID0404A.pdf |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $1-$5 |
| تفاصيل التغليف: | أكياس البولي ايثيلين |
| وقت التسليم: | 12-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | رابط الكابل المغناطيسي | المواد: | THN، النحاس، SUS304، NdFeB N52، TPE |
|---|---|---|---|
| قوة الربيع: | 80g ± 20g | سمك القزم العامل: | 1.0 ملم |
| تيار العمل المستمر: | 3.0 أ | الحد الأقصى لحظة التيار: | 4.0A الحد الأقصى |
| فولاتج: | 12 فولت | القوة المغناطيسية: | 550 جرام |
| الحياة الميكانيكية: | 50000 دورة دقيقة | مقاومة التواصل: | 50mΩ Max (PIN) |
| تجربة بخاخ الملح: | 48 ساعة | ||
| إبراز: | ربط الكابل المغناطيسي للسيارة,رابط الكابل المغناطيسي الأسود,شاحن مغناطيسي ذو 4 دبوس 550 غرام,Magnetic Cable Connector Black,4 Pin Magnetic Charger 550g |
||

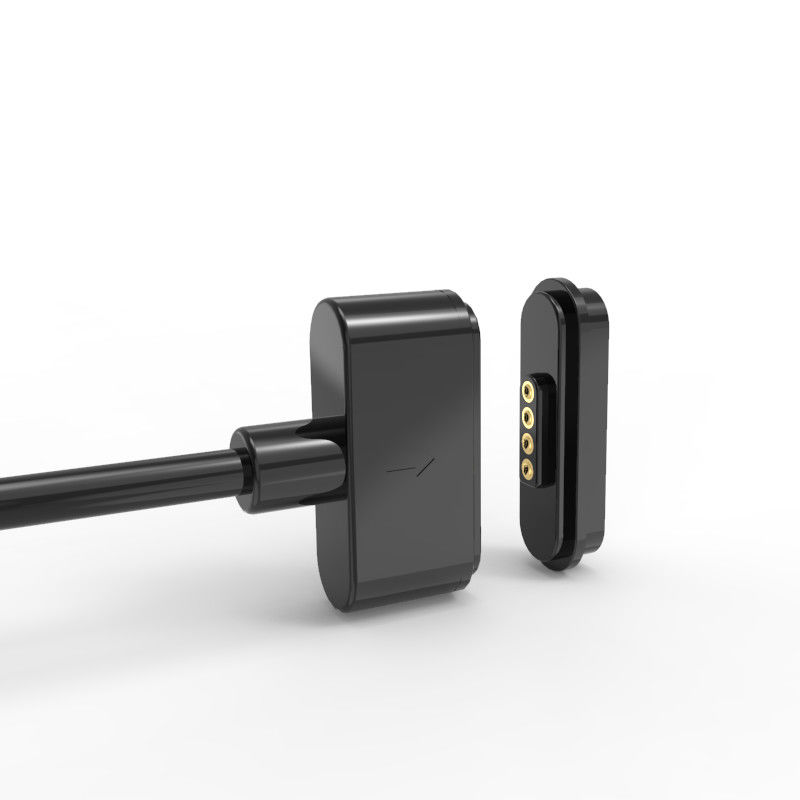

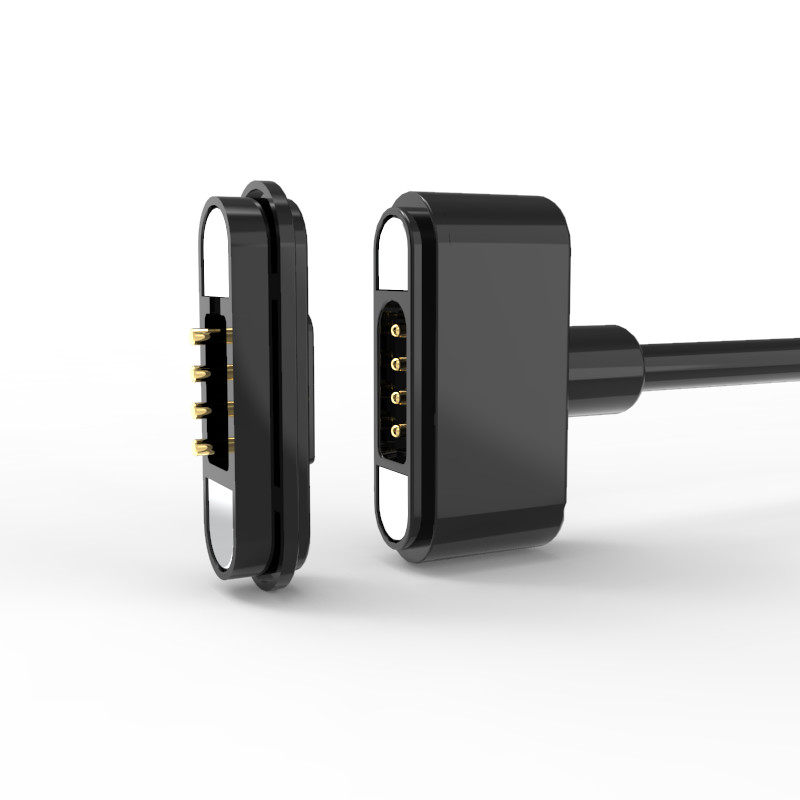

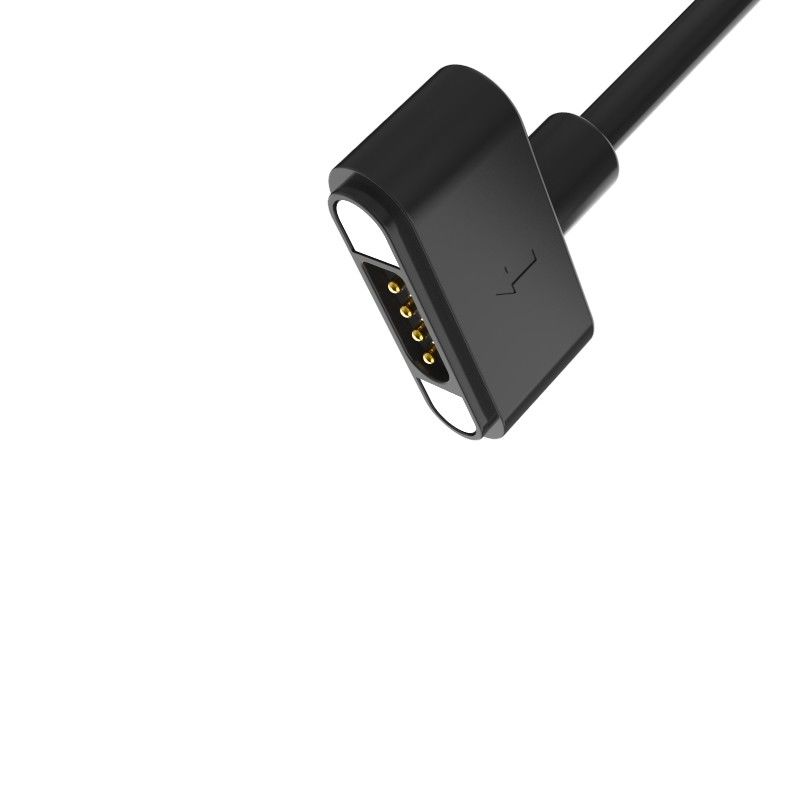

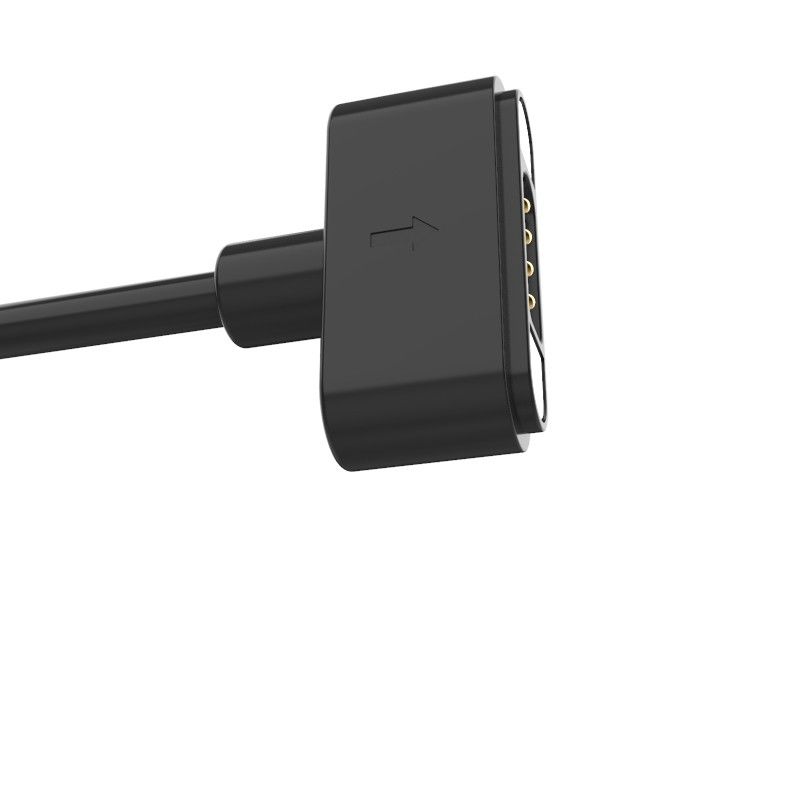

ربط كابل شحن مغناطيسي للسيارة مع 4pin Pogo Pin
مادة الكابل المغناطيسي هو TPE أسود 80A القالب الخارجي من المفاصل،إير OD3.5mm 4C (الأحمر والأسود: 65*0.08، الأبيض والأخضر: 16*0.08سلك نحاس مطلي) مغطى بـ TPE أسود.
المغناطيس ربط الكابل المغناطيسي 4pin هو بور الحديد النيوديميوم (NdFeB) ، ومستوى المغناطيس هو N52، قوة الارتباط من ربط الكابل المغناطيسي الذكور والإناث هو أكثر من 550G.
الخصائص الرئيسية:
✔مغناطيس NdFeB عالي الجودةيستخدمبور الحديد النيوديميوم (NdFeB)، أقوى مواد المغناطيس الدائم، مما يضمن الارتباط الآمن، والقوة المغناطيسية العليا، والمتانة طويلة الأجل.
✔شحن سريع وآمن / نقل البياناتتم تصميمه لتقديم الطاقة بكفاءة (يدعم [X] شحن سريع) ونقل إشارة مستقر (USB / HDMI / الخ).
✔معتمد على RoHS و ISO 9001تلبية المعايير العالمية للبيئة والجودة، وضمان السلامة والموثوقية.
✔التصميم المقاوم للاستعماليمنع تلف الميناء من خلال التوصيل بدون جهد وسلامة الانفصال.
✔حلول قابلة للتخصيص- وقت زمني قصير لمشاريع OEM / ODM، مصممة خصيصا لمواصفات العميل (الشكل، القطبية، الحماية، الخ).
معايير توصيلات الكابلات المغناطيسية ذات 4 دبوس:
|
الاسم |
رابط الكابل المغناطيسي |
|
النوع |
DIP |
|
الدبوس |
4 دبوس أو مخصصة |
|
الارتفاع |
2.20ملم |
|
طول الكابل |
1000mm±20 |
|
مواد الكابلات |
الـ TPE |
|
دبوس البوغو |
النحاس |
|
السكن |
أسود HTN + 30%GF UL94 V-0 |
|
مغناطيس |
NdFeB N52 تصفية الني |
|
القوة المغناطيسية |
550G |
|
قوة الربيع |
80g±20g,at1.0(م.م) قردة عاملة |
|
الحياة الميكانيكية |
50000 دورة دقيقة |
|
التيار العامل المستمر |
3.0أ |
|
الحد الأقصى للتيار اللحظي |
4.0A أقصى |
|
الجهد |
12 فولت DC |
|
مقاومة الاتصال |
50mΩ Max (PIN). |
|
هـاختبار الجهد |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC. |
|
اختبار رش الملح |
48 ساعة |
|
تسامح التخطيط |
± 0.05 ملم |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
4Pin الذكور الكابل المغناطيسي رابط الرسمة الحجم:
الرسمة 4Pin الإناث المغناطيسية
مزايا الجهاز المغناطيسي:
1) تجربة الامتصاص التلقائي المتصلة؛ عملية سهلة؛
2) يستخدم واجهة مغناطيسية لإزالة الجهاز بسهولة.
3) دورة حياة عالية. يدعم 50،000-300،000 مرة حياة إعادة الارتباط؛
4)من السهل تخصيص تصميم مضاد للماء، والأنثى يمكن أن تحقق مقاومة للغبار والماء (IP68) ؛
5)دعم التيار العالي (3A-20A) ، إعادة الشحن أسرع.
6)درجة التآكل الممتازة (48H-120H) تلبي البيئات القاسية.
8) الشكل مخصص لتلبية مطابقة شكل المنتج، وتحسين نقطة بيع المنتج؛
9)وضع المغناطيس، واستخدام المغناطيسات والبنية لحماية الدوائر المزدوجة
التوجيه ((هو موجه للمستخدم وسهل الاستخدام)
10) قابلية التوسع الممتازة، يمكن تحقيق ((كشف إشارة الطاقة الفيديو الصوت جاك الخ) ؛
11) وقت التطوير قصير ، والقالب منخفض التكلفة للتخصيص ؛
12) توفير إشارة موثوقة إشارة RF عالية.0
لماذا اخترت UPE؟
إنتاج عالي التكنولوجيا مع الهندسة الدقيقة
أسعار تنافسية دون المساس بالجودة
مراقبة نوعية منهجية لتحقيق أداء ثابت
إجراءات معقولة للسيطرة على التكاليف
اتصالات الكابلات المغناطيسية التطبيق:
كيفية وضع الطلب
* يمكنك أن ترسل لنا الرسم أو عينة
* فريق الهندسة المهنية لدينا تجري التقييم
* أنت تقارن الرسم ونحن نقوم بعمل العينة لإرسال لك
* اختبر العينة وافق عليها، ثم ضع طلب ويدفع الودائع 50%
* بدأنا في صنع المنتج
* عندما تنتهي البضاعة، نلتقط الصور للشيك الخاص بك ثم تدفع الرصيد
*نحن نوصل المنتجات لك مع DHL، TNT،UPS،Fedex
مدة الدفع:T/T، 50% إيداع، 50% رصيد
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
