| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | upd02a-axx-xxxx |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $0.8-$3 |
| تفاصيل التغليف: | 1000PCS/PE حقيبة (وفقًا لمتطلبات العملاء) |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | وصلة دبوس الزاوية اليمنى | النوع: | DIP |
|---|---|---|---|
| المواد: | C3604 ، SUS304 ، Thn | معالجة السطح: | صفيحة ذهبية |
| مقاومة التواصل: | 50mΩ الحد الأقصى في ارتفاع العمل | تجربة بخاخ الملح: | 48 ساعة |
| درجة حرارة تشغيل المنتج: | 260 ℃ ± 5 ℃ 20S ± 2S | بيئة استخدام المنتج:: | 80 درجة مئوية ~ 130 درجة مئوية ((اختبار المختبر) |
| إبراز: | 2.54مليمتر مرفق دبوس الزاوية اليمنى,ربيع محمل 3 دبوس وصلة بوجو,3 دبوس بوجو رابط 2.54ملم الطول,Spring Loaded 3 Pin Pogo Connector,3 Pin Pogo Connector 2.54mm Pitch |
||

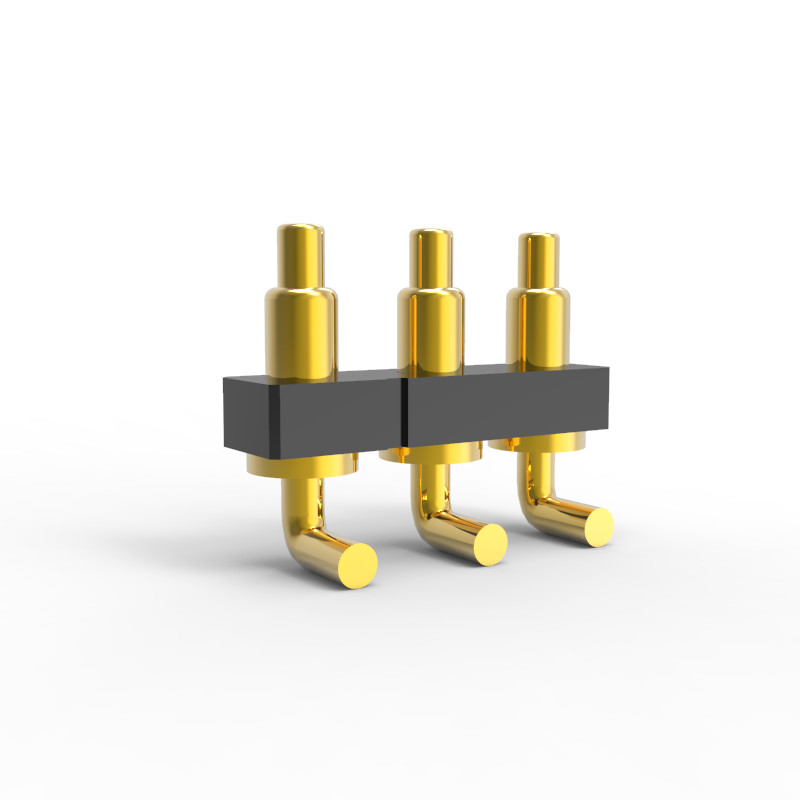

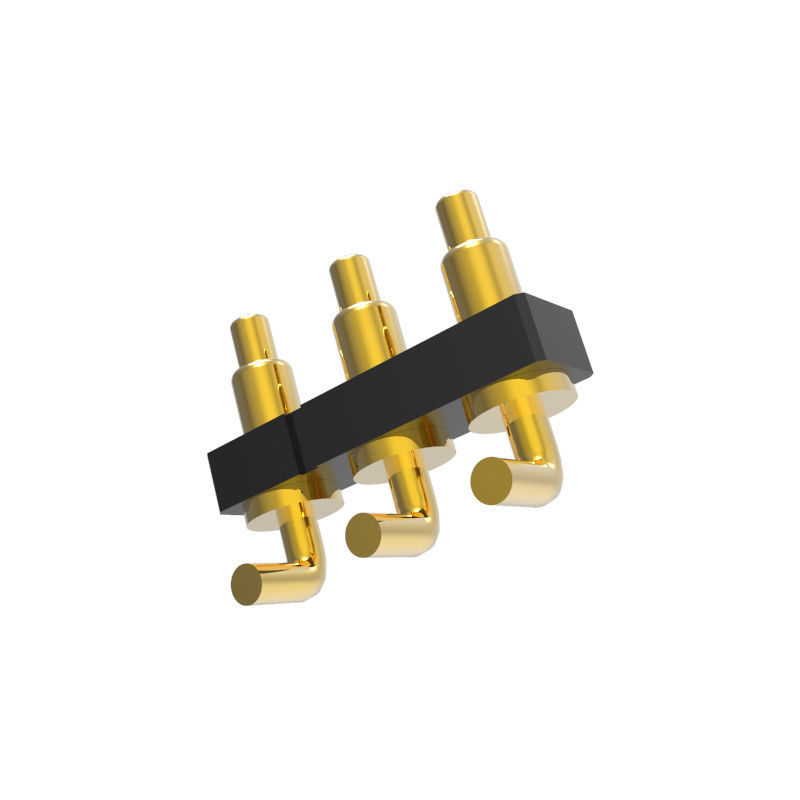

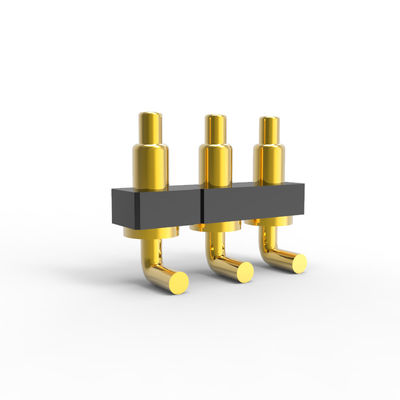

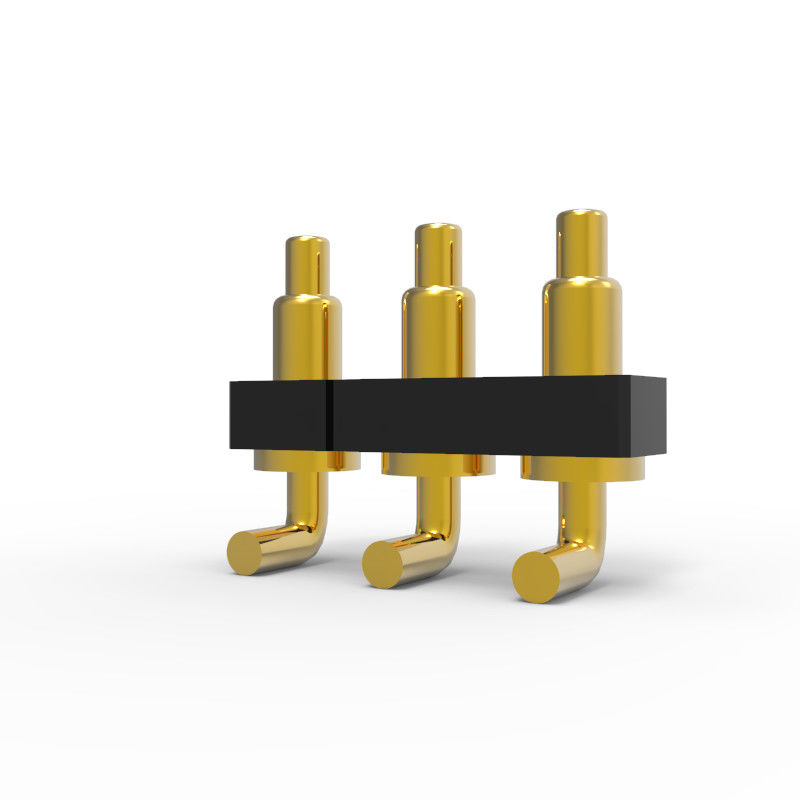

2.54ملم مساحة 3pin زاوية مستقيمة ربيع بوجو وصلة دبوس مع 2.54ملم ارتفاع المنزل.
ذيل دبوس البوغو مُنحني، ويمكن أن يوفر للمصممين المزيد من الخيارات في استخدام المساحة، ويمكن أيضًا لحام الذيل بالأسلاك.
بوجو بين هو رابط دقيق يستخدم في الهواتف المحمولة والمنتجات الإلكترونية الأخرى.
يتم استخدامه على نطاق واسع في مختلف المنتجات الإلكترونية ويلعب دورًا في اتصال نقل الإشارات.
يتم تقسيم هيكل شكلها إلى: نوع أسفل مسطحة، نوع لوحة سدادة، نوع الانحناء، عمود الإبرة المزدوجة، نوع الخيط، نوع سلك اللحام،
نوع الثقوب الجانبية، الخ.
يتم تقسيم الهيكل الداخلي إلى: نوع الحفر الخلفي ، وميل القطع ، وميل القطع مع الكرة المستديرة ، ونوع الثقب ، ونوع سدادة الذيل ، ونوع الرأس المزدوج ، إلخ.
اختيار الطلاء: طلاء الذهب العادي، طلاء النيكل، الخ.
2.54 ملم الطول الزاوية اليمنى قائمة معايير الاتصالات المحملة بالربيع:
|
عازل
|
البلاستيك الأسود(265°C)UL94 V-0
|
|
المضخة
|
النحاس 5 أوو فوق 60 ~ 100 أوو ني
|
|
البرميل
|
النحاس 5 أوو فوق 60 ~ 100 أوو ني
|
|
الربيع
|
معالجة السطح SUS
|
|
نوع الجهاز
|
ذكر
|
|
اللون
|
أسود، أصفر
|
|
الارتفاع
|
2.54mm أو يعتمد على متطلبات العميل
|
|
الدبوس
|
3pin أو يعتمد على متطلبات العميل
|
|
التطبيق
|
الـ (بي سي بي) ، المعدات الصوتية، المعدات الطبية، الاتصالات العسكرية، الطيران، ساعة الهاتف، السجائر الإلكترونية
|
|
شهادة
|
ما يلي:
|
|
التعبئة
|
1000 قطعة / كيس PE ((وفقا لمتطلبات العميل)
|
|
قوة الربيع
|
70g+/-20g عند ضربة عمل 1.0mm
|
|
اختبار الحياة
|
100،000 دورة
|
|
التيار الاسمي
|
3A ماكس.
|
|
الجهد |
12 فولت DC |
|
مقاومة الاتصال |
50 مليون أوهم
|
|
اختبار رش الملح |
48 ساعة |
|
الشهادة |
المنتج المتوافق مع ROHS أو REACH |
|
الاختبار |
الاختبار المفتوح والقصير بنسبة 100% |
2.54ملم مساحة القياسية 2pin-40pin Pogo وصلة دبوس مع زاوية مستقيمة
مزايا UPE Pogo Pin Connector
يقدم Pogo Pin Connector ، المعروف عادة باسم دبوس الربيع أو دبوس Pogo ، العديد من المزايا:
الموثوقية:توفر دبوس UPE Pogo باستخدام تقنية CLIP اتصالًا كهربائيًا ثابتًا وموثوقًا به ، حتى في البيئات المعرضة للهزات والصدمات الميكانيكية.
تصميم صغير:حجمها الصغير يسمح لهم بالدخول في أماكن ضيقة، وهو أمر مثالي للأجهزة الإلكترونية الحديثة الصغيرة.
المرونة:يمكن أن تتكيف دبوس البوجو مع الاختلافات في السطح، مما يضمن اتصالًا مستقرًا حتى لو لم تكن أسطح التزاوج متواءمة تمامًا.
سهولة الاستخدام:إنها سهلة الاستخدام، مع تركيب بسيط وصيانة.
الصمود:وهي مصممة لتحمل دورات عديدة من الاتصال والفصل، مما يجعلها متينة للغاية
ميزتنا واختيارك:
.UPE المهنية مخصصة عالية التيار بوجو بن مع 15A-30A سلسلة، وقد تم إنتاجها بكميات كبيرة.
.الـ 1.27 ملم2.0mm 2.54mm مساحة قياسية الذكور والإناث 2pin-40pin Pogo وصلة دبوس مع SMT / DIP / الزاوية اليمنى / كأس اللحام.
.اختبار Pogo Pin Life حتى 1000000 دورة.
.جميع المنتجات يمكن أن تمر HF، RoHS REACH القياسية.
.100٪ تقرير الاختبار الكهربائي المقدمة قبل تسليم البضائع.
. تتوفر أشكال مختلفة حسب الطلب، بنية صغيرة وتيار كبير.
هيكل ووصف نوع Pogo Pin:
SMT:استقرار جيد، قاع البرميل هو تصميم أسفل مسطح، والتي من السهل لحام على لوحة PCB.
لماذا يختار العملاءالـ UPE?
1خدمة التخصيص المهنية
2القدرة على إنتاج عينات سريعة
3نظام مراقبة جودة صارم
4. التجهيز مع المكونات المستوردة
5معدات اختبار عالية الدقة
6إجراءات معقولة للسيطرة على التكاليف
مجال تطبيق رابط بوجو بين:
كيفية وضع الطلب
* يمكنك أن ترسل لنا الرسم أو عينة
* فريق الهندسة المهنية لدينا تجري التقييم
* أنت تقارن الرسم ونحن نقوم بعمل العينة لإرسال لك
* اختبر العينة وافق عليها، ثم ضع طلب ويدفع الودائع 50%
* بدأنا في صنع المنتج
* عندما تنتهي البضاعة، نلتقط الصور للشيك الخاص بك ثم تدفع الرصيد
*نحن نوصل المنتجات لك مع DHL، TNT،UPS،Fedex
مدة الدفع:T/T، 50% إيداع، 50% رصيد
طريقة الدفع:(ت) ، (باي بال) ، (أوك بيك)
وقت التوصيل للعينات:عينة المخزون 2-3 أيام عمل/عينة مخصصة 5-7 أيام عمل
وقت الانتاج:10-15 يوم عمل
صُنعت من أجل:أمريكا،أوروبا،آسيا،جنوب أفريقيا
مدة التداول:EXW
الشحن:الجو، البحر، السريع
الخدمة:جودة عالية بسعر معقول، خدمة OEM، أي حجم خاص، اللون، التصاميم مقبولة
أي سؤال يرجى إرساله إلى union@upetech.net
