| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UPE |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | 2pin spring contact pogo دبابيس |
| الحد الأدنى لكمية: | 5000 |
| الأسعار: | $0.8-$3 |
| تفاصيل التغليف: | PE |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5KPCS / يوم |
| الاسم: | 2 محولات Pogo | النوع: | DIP |
|---|---|---|---|
| المواد: | C3604 ، SUS304 ، Thn | معالجة السطح: | صفيحة ذهبية |
| مقاومة التواصل: | 50mΩ الحد الأقصى في ارتفاع العمل | تجربة بخاخ الملح: | 48 ساعة |
| درجة حرارة تشغيل المنتج: | 260 ℃ ± 5 ℃ 20S ± 2S | بيئة استخدام المنتج:: | 80 درجة مئوية ~ 130 درجة مئوية ((اختبار المختبر) |
| إبراز: | صلصة ذهبيّة 2 دبوسة رابط بوجو,نوع 2 Pin Pogo Connector DIP,طراز الدبوس المحمّل بالربيع (Pogo Pins),2 Pin Pogo Connector DIP Type,DIP Type Spring Loaded Pogo Pins |
||

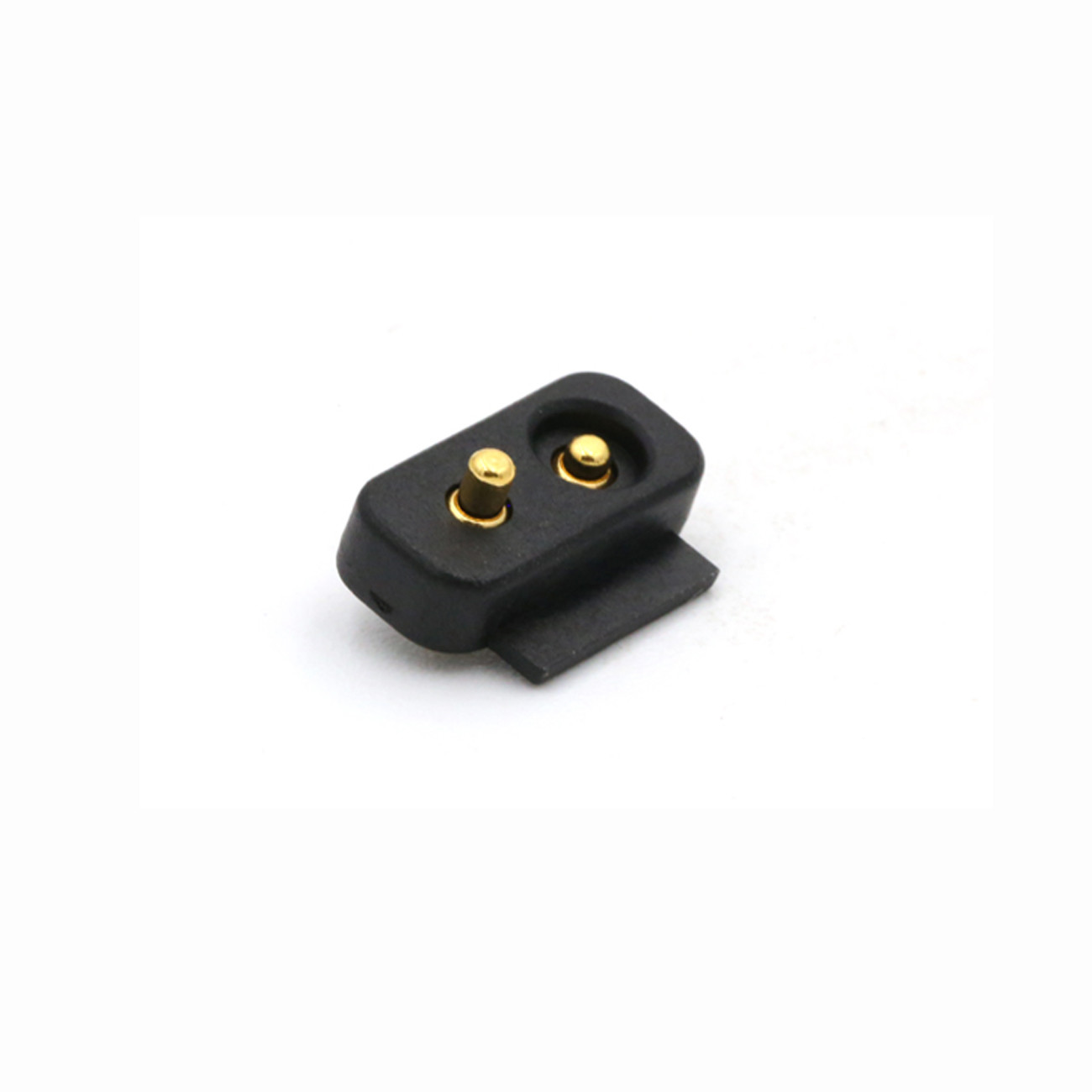

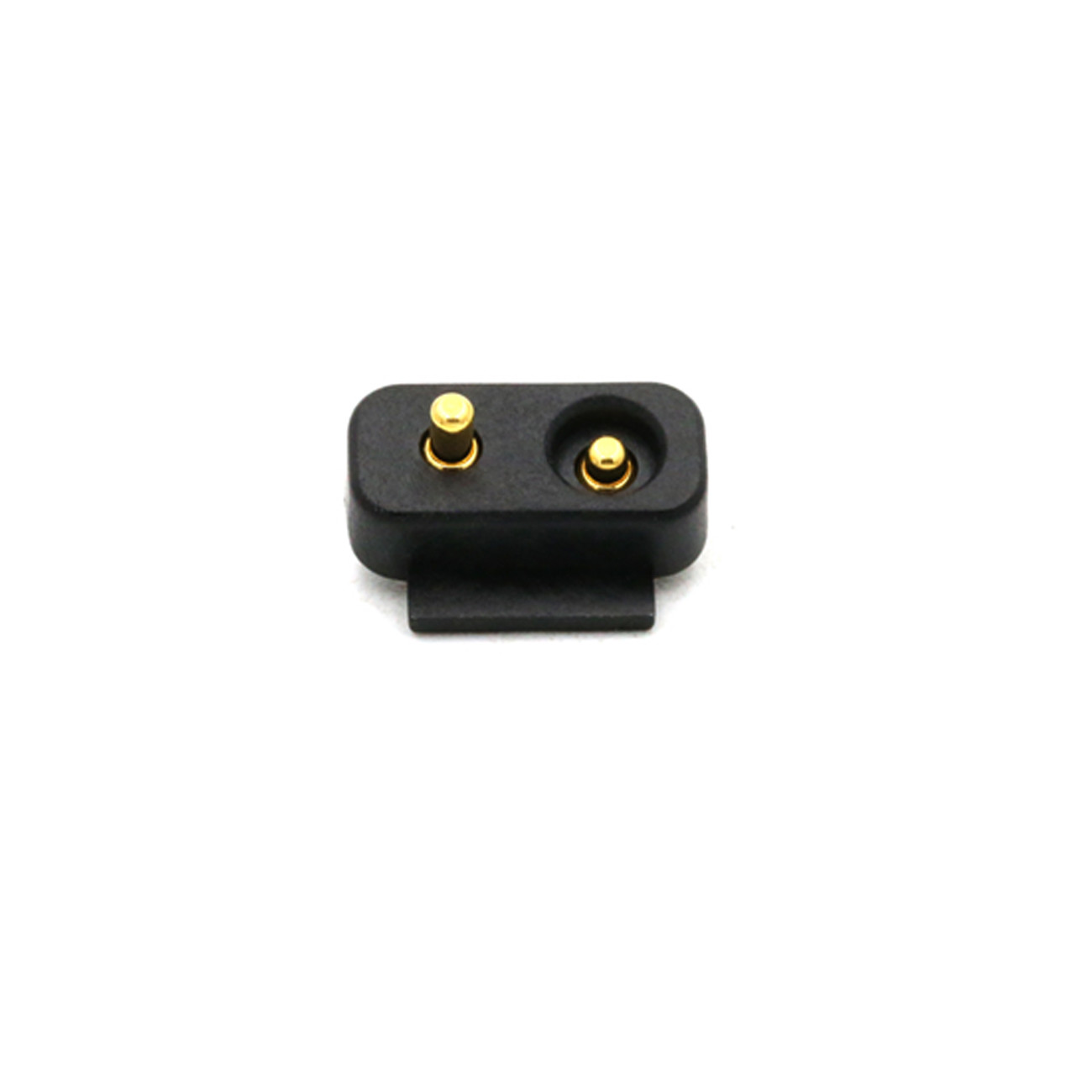

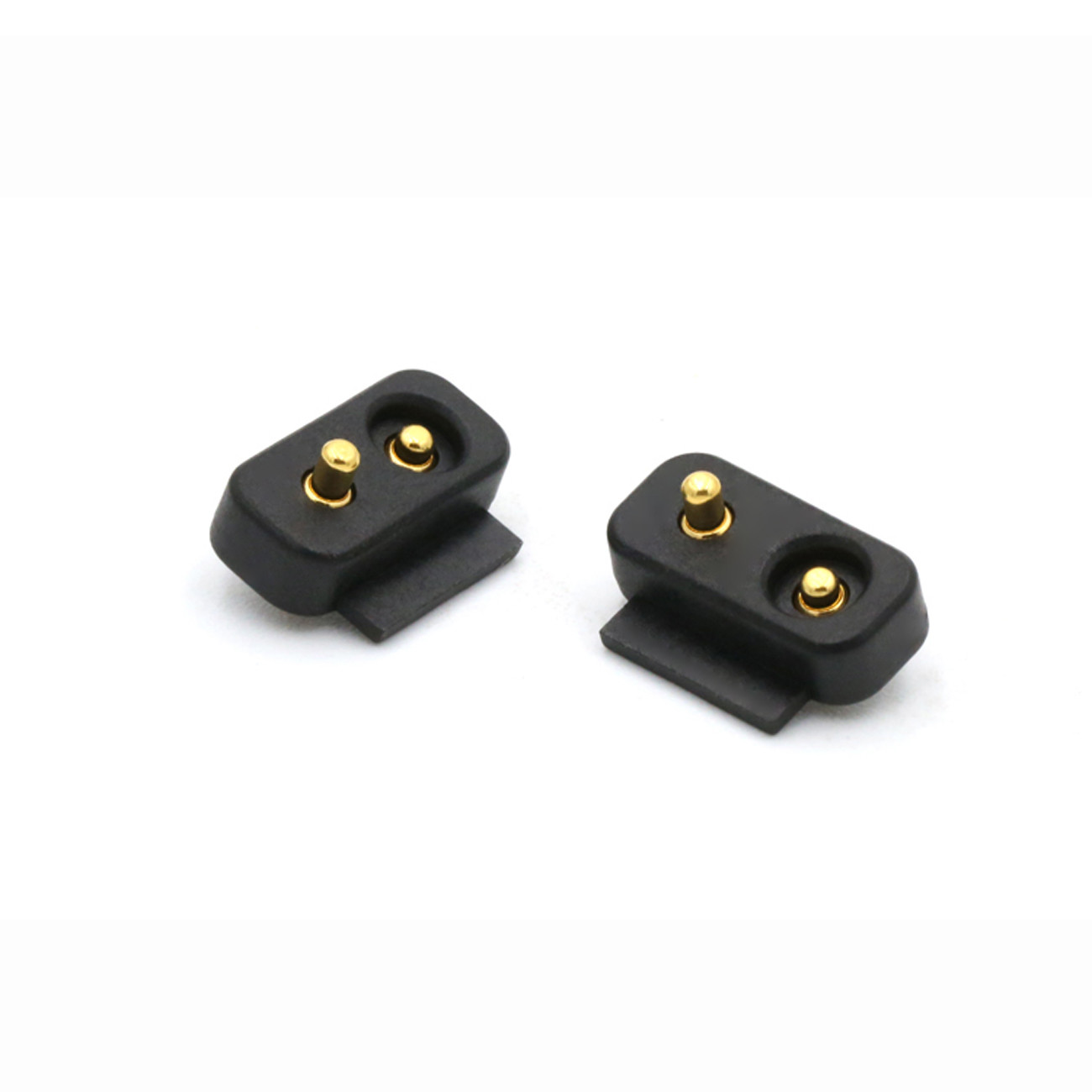

البلاستيك المقاوم لدرجات الحرارة العالية من دبوس البوجو المضغوطة بالربيع.UPE المهنية المخصصة عالية التيار Pogo Pin Connector مع سلسلة 15A-30A واختبار الحياة تصل إلى 1000000 دورة.مادة الاتصالات المملوكة بالربيع والطلاء تتوافق مع معايير ROHS و REACH.
مزايا UPE Pogo Pin Connector
يقدم Pogo Pin Connector ، المعروف عادة باسم دبوس الربيع أو دبوس Pogo ، العديد من المزايا:
الموثوقية:توفر دبوس UPE Pogo باستخدام تقنية CLIP اتصالًا كهربائيًا ثابتًا وموثوقًا به ، حتى في البيئات المعرضة للهزات والصدمات الميكانيكية.
تصميم صغير:حجمها الصغير يسمح لهم بالدخول في أماكن ضيقة، وهو أمر مثالي للأجهزة الإلكترونية الحديثة الصغيرة.
المرونة:يمكن أن تتكيف دبوس البوجو مع الاختلافات في السطح، مما يضمن اتصالًا مستقرًا حتى لو لم تكن أسطح التزاوج متواءمة تمامًا.
سهولة الاستخدام:إنها سهلة الاستخدام، مع تركيب بسيط وصيانة.
الصمود:وهي مصممة لتحمل دورات عديدة من الاتصال والفصل، مما يجعلها متينة للغاية
ميزتنا واختيارك:
.UPE المهنية مخصصة عالية التيار بوجو بن مع 15A-30A سلسلة، وقد تم إنتاجها بكميات كبيرة.
.الـ 1.27 ملم2.0mm 2.54mm مساحة قياسية الذكور والإناث 2pin-40pin Pogo وصلة دبوس مع SMT / DIP / الزاوية اليمنى / كأس اللحام.
.اختبار Pogo Pin Life حتى 1000000 دورة.
.جميع المنتجات يمكن أن تمر HF، RoHS REACH القياسية.
.100٪ تقرير الاختبار الكهربائي المقدمة قبل تسليم البضائع.
.تتوفر أشكال مختلفة حسب الطلب، بنية صغيرة وتيار كبير.
هيكل ووصف نوع Pogo Pin:
SMT:استقرار جيد، قاع البرميل هو تصميم أسفل مسطح، والذي من السهل لحام على لوحة PCB.
لماذا يختار العملاءالـ UPE?
1خدمة التخصيص المهنية
2القدرة على إنتاج عينات سريعة
3نظام مراقبة جودة صارم
4. التجهيز مع المكونات المستوردة
5معدات اختبار عالية الدقة
6إجراءات معقولة للسيطرة على التكاليف
أداء معايير رابط الربيع
|
اسم الأجزاء |
جدول أداء المعلمات |
|||
|
مواد البرميل |
النحاس |
النحاس البريليوم |
الفوسفور البرونز |
|
|
مادة المضخة |
النحاس |
النحاس البريليوم |
الفوسفور البرونز |
الفولاذ المقاوم للصدأ |
|
خيارات الربيع |
الـ (ستينل) |
سلك الموسيقى |
|
|
|
متطلبات الطلاء |
الذهب-أو
|
الفضة-Ag
|
البالاديوم النيكل (Pd-Ni) |
|
|
التيار المسموح به |
1A، 2A، 3A، 5A، 15A أو 30A (الهياكل المختلفة) |
|||
|
الجهد القياسي |
DC 12V 24V |
|||
|
مقاومة الاتصال |
30mΩ 50mΩ كحد أقصى (هدوء) |
|||
|
اختبار الحياة |
501000 دورة أقل 1000000 دورة أقصى |
|||
|
إعادة تدفق الحرارة. |
265 درجة، 4 ~ 5 ثانية |
|||
|
اختبار موثوقية POGO PIN |
||||
|
قوة الاحتفاظ |
عند الدراجة الاسمية 500±50 في الساعة،501000 دورة على الأقل |
|||
|
الرطوبة |
EIA-364-31،طريقة الاختبار II، الشرط A المختبر يضبط المرفقات للرطوبة النسبيةمن 90٪ إلى 95٪ RH ودرجة حرارة 40°C ± 2°C الرطوبة النسبية لمدة 96 ساعةأور. |
|||
|
مقاومة حرارة اللحام
|
EIA-364-56، الإجراء 5، المستوى 2 265°C+10/-0°Cلمدة 30 إلى 35 ثانية
|
|||
|
رذاذ الملح
|
EIA-364-26، شرط الاختبار B: المواد اللاصقة المتزاوجة مع 5 ± 1٪ من محلول الملحالتركيز، 35+1°C/-2°C لمدة 48 ساعة |
|||
|
اختبار قوة الربيع
|
إجراءات اختبار القوة العادية، 100 غرام ± 20 غرام في ارتفاع العمل
|
|||
|
عمر الحرارة
|
EIA-364-17، أسلوب الاختبار A، الشرط 4، شرط وقت الاختبار Aوصلات إلى 85°C± 2°C لمدة 96 ساعة |
|||
|
قابلية اللحام
|
EIA-364-52 انخفاض في 265±5°C، 60/40±5% Sn/pb لحام لمدة 4.0 ~ 5.0 ثانية |
|||
|
مقاومة الاتصال
|
EIA-364-23 قياس مقاومة الاتصال بتيار اختبار يبلغ 100 mA كحد أقصىو 20 ميلو فولت أقصى جهد |
|||
بعض من المخصصة Pogo دبوس الموصولات للمرجعية:
مجال تطبيق رابط بوجو بين:
التعبئة والشحن
أي سؤال يرجى إرساله إلى union@upetech.net
